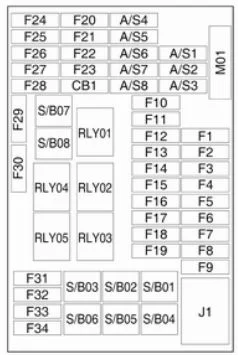

La boîte à fusibles interne est située au bas du tableau de bord, côté conducteur. Pour accéder aux fusibles, retirez la boîte à gants. Pour retirer la boîte à gants, ouvrez-la et tirez.
Mini fusibles
N°
Description
1
Module de commande de carrosserie
2
Module de commande de carrosserie
3
Module de commande de carrosserie
4
Module de commande de carrosserie
5
Module de commande de carrosserie
6
Module de commande de carrosserie
7
Module de commande de carrosserie
8
Module de commande de carrosserie
9
Verrouillage
10
Module de diagnostic de sécurité
11
Verrouillage
12
Commande de climatisation
13
Verrouillage des portes
14
Aide au stationnement
15
Alerte de franchissement de ligne ;
Rétroviseur.
16
Éclairage avant adaptatif
17
Commande de lève-vitre électrique
18
Capteur de pluie
19
Réserve
20
Volant
21
Module de commande de transmission
22
Allume-cigare
23
Réserve
24
Réserve
25
Réserve
26
Module de diagnostic de sécurité
27
Combiné d’instruments
28
Éclairage avant adaptatif
29
Réserve
30
Réserve
31
Combiné d’instruments
32
Infodivertissement, auxiliaire ;
prise électrique.
33
Affichage, système d’infodivertissement
34
Onstar UHP/DAB
Fusibles S/B
N°
Description
01
Réserve
02
Réserve
03
Vitres électriques avant
04
Vitres électriques arrière
05
Mode logistique
06
Réserve
07
Réserve
08
Réserve

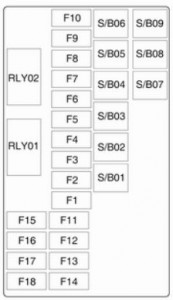

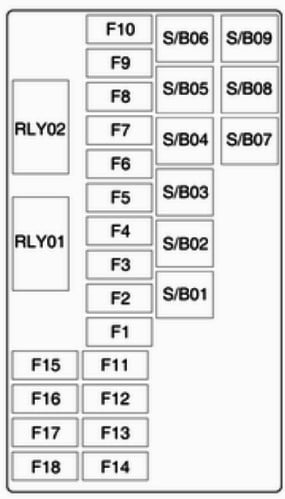

Boîte à fusibles dans le coffre
Opel Mokka – fusibles – coffre
Elle est située sur le côté gauche du compartiment arrière. Pour accéder aux fusibles, retirez le couvercle.
Le fusible de l’allume-cigare (prise de courant) de l’Opel Mokka est le fusible 22 de la boîte à fusibles.

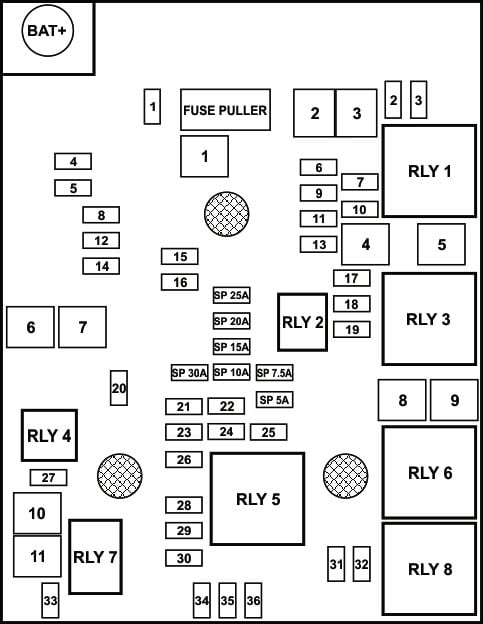

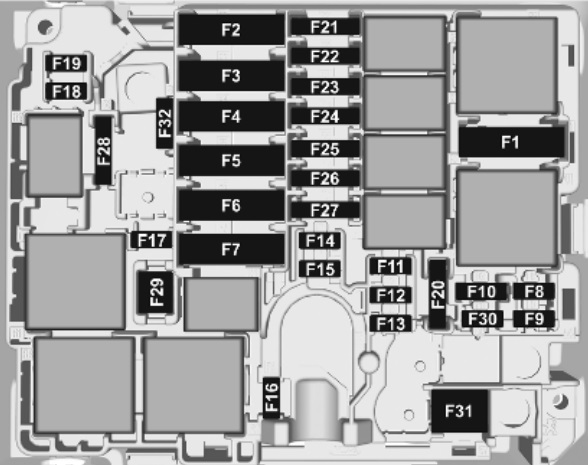

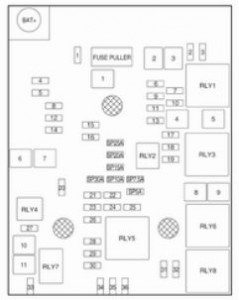

Boîte à fusibles dans le compartiment moteur
Opel Mokka – fusibles – compartiment moteur
La boîte à fusibles est située dans le compartiment moteur. Retirez le couvercle en le soulevant vers le haut.
Mini fusibles
Numéro
Description
1
Toit ouvrant
2
Rétroviseurs extérieurs
3
–
4
–
5
Module de commande de frein électrique
6
Capteur de batterie intelligent
7
–
8
Module de commande de transmission
9
–
10
Réglage des phares
11
Essuie-glace arrière
12
Lunette arrière chauffante
13
Actionneur de phare (côté gauche)
14
Rétroviseurs extérieurs chauffants
15
–
16
Siège chauffant
17
Module de commande de transmission
18
Unité de commande moteur
19
Pompe à carburant
20
–
21
Ventilateur de refroidissement
22
–
23
Bobine d’allumage ; Unité de commande moteur.
24
Pompe de lave-glace
25
Actionneur de phare (côté droit)
26
Unité de commande moteur
27
–
28
Démarrage
29
Démarrage
30
Système d’échappement
31
Feux de croisement gauche
32
Feux de croisement droit
33
Unité de commande moteur
34
Klaxon
35
Système de climatisation
36
Phare antibrouillard avant
Fusibles de type J
N°
Description
1
Module de commande de frein électrique
2
Essuie-glace avant
3
Module d’alimentation
4
Borne d’alimentation de la boîte à fusibles du tableau de bord.
5
–
6
Chauffage de carburant
7
–
8
Ventilateur de refroidissement
9
Ventilateur de refroidissement
10
Module de commande moteur ; Bougie de préchauffage.
11
Démarrage

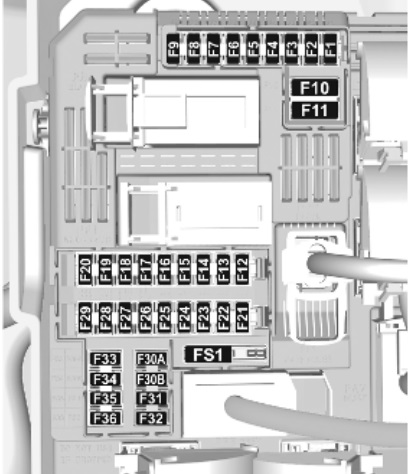

Boîte à fusibles du tableau de bord
Opel Mokka – fusibles – tableau de bord
La boîte à fusibles interne est située sous le tableau de bord, côté conducteur. Pour accéder aux fusibles, retirez le tiroir. Pour retirer le tiroir, ouvrez-le et tirez.
Système d’aide au stationnement ; Réglage des rétroviseurs extérieurs.
F35
Éclairage extérieur
F36
Éclairage intérieur

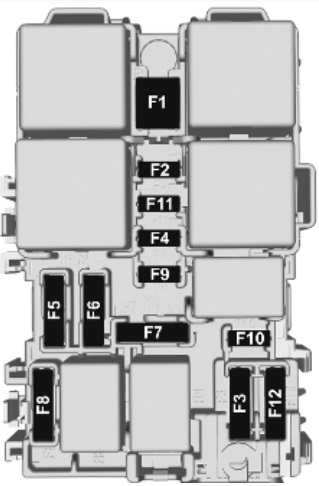

Schéma des fusibles sur le côté droit du tableau de bord
Dans les véhicules avec volant à gauche, ce schéma se trouve derrière le couvercle dans le deuxième des compartiments du tableau de bord.
Numéro
Description
F1
Chauffage de la lunette arrière
F2
Chauffage des rétroviseurs extérieurs
F3
Vitres électriques avant
F4
Réglage des rétroviseurs extérieurs ; Rétroviseurs rabattables.
F5
Vitres électriques arrière
F6
–
F7
–
F8
–
F9
–
F10
Chauffage des sièges avant
F11
–
F12
–
À propos de l’Opel Mokka (2013-2022)
L’Opel Mokka, un SUV compact produit de 2013 à 2022, est apprécié pour son design moderne et sa polyvalence. Ce modèle offre diverses options de motorisation, y compris des moteurs essence et diesel, qui offrent des performances équilibrées et une consommation de carburant efficace. À l’intérieur, on trouve des sièges confortables et des technologies modernes qui améliorent le confort de conduite. L’Opel Mokka est également équipé de dispositifs de sécurité avancés qui garantissent la sécurité du conducteur et des passagers. Grâce à ses dimensions compactes, il est idéal pour l’environnement urbain, tout en offrant suffisamment d’espace pour les excursions en famille.
Schéma de la boîte à fusibles Opel Mokka
Cette page présente le schéma de la boîte à fusibles pour le modèle Opel Mokka, indispensable pour l’identification et le remplacement des fusibles. Dans ce véhicule, la boîte à fusibles est généralement située à l’intérieur sous le tableau de bord et dans le compartiment moteur. Les schémas indiquent les numéros des fusibles, leur valeur en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important de connaître sa disposition et sa fonction.
