Opel Meriva B (2010-2017) – boîte à fusibles
Opel Meriva B (2010-2011) – schéma des fusibles
Année de fabrication : 2010, 2011.
Le fusible de l’allume-cigare (prise de courant) de l’Opel Meriva B (2010-2011) est le fusible 29 dans la boîte à fusibles.

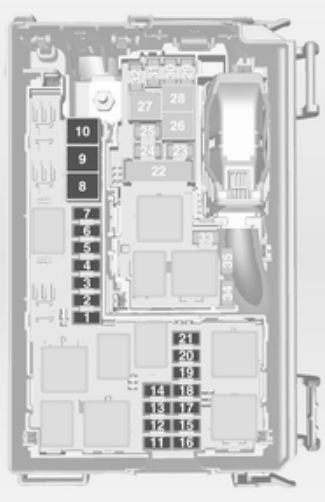

Boîte à fusibles dans le compartiment moteur
La boîte à fusibles est située dans la partie avant gauche du compartiment moteur.
| Numéro | Description |
| 1 | Moteur de démarrage |
| 2 | – |
| 3 | Filtre à carburant ;
Refroidissement. |
| 4 | Klaxon |
| 5 | Borne 30 |
| 6 | Module de commande moteur ;
Unité de commande de transmission. |
| 7 | Phares antibrouillard |
| 8 | Refroidissement moteur |
| 9 | Refroidissement moteur |
| 10 | Pompe à vide |
| 11 | Allumage, chauffage |
| 12 | Réglage des phares |
| 13 | Climatisation, borne 15 |
| 14 | Unité de commande de transmission |
| 15 | Phares principaux droits |
| 16 | Phares principaux gauches |
| 17 | Module de commande moteur |
| 18 | Module de commande moteur, borne 15 |
| 19 | Airbag |
| 20 | Module de commande moteur |
| 21 | Module de commande moteur, borne 87 |
| 22 | Frein de stationnement électrique |
| 23 | Kit de réparation de pneus |
| 24 | Pompe à carburant |
| 25 | ABS |
| 26 | Lunette arrière chauffante |
| 27 | ABS |
| 28 | Ventilateur intérieur |
| 29 | Allume-cigare |
| 30 | Système de climatisation |
| 31 | Pare-brise, gauche |
| 32 | Pare-brise, droit |
| 33 | Chauffage des rétroviseurs |
| 34 | ABS |
| 35 | Airbag |

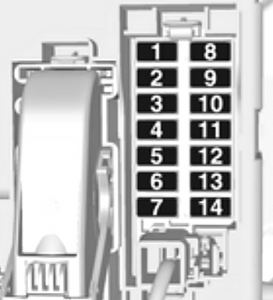

Schéma des fusibles du tableau de bord
Le schéma des fusibles se trouve derrière la boîte à gants dans le tableau de bord. Ouvrez le compartiment passager, appuyez sur les clips, pliez le compartiment et retirez-le.
Dans les véhicules avec le volant à droite, le schéma des fusibles se trouve derrière le couvercle de la boîte à gants. Ouvrez la boîte à gants, soulevez le couvercle et retirez-le.
| N° | Description |
| 1 | Verrouillage de la porte arrière gauche |
| 2 | Affichage, instrument, téléphone |
| 3 | Radio |
| 4 | Démarrage ;
Antidémarrage. |
| 5 | Système de pulvérisation du pare-brise ;
Système de pulvérisation de la lunette arrière. |
| 6 | Verrouillage centralisé, couvercle arrière |
| 7 | Verrouillage centralisé |
| 8 | Verrouillage de la porte arrière droite |
| 9 | Éclairage d’accueil |
| 10 | Volant chauffant |
| 11 | – |
| 12 | – |
| 13 | Capteur de pluie ;
Rétroviseur intérieur ; Rétroviseurs extérieurs. |
| 14 | – |
Schéma des fusibles dans le coffre
Le schéma des fusibles se trouve sur le côté gauche du compartiment de chargement, derrière le couvercle. Retirez le couvercle.
Débranchez les quatre ergots de fixation et retirez le couvercle.
| N° | Description |
| 1 | Éclairage avant adaptatif |
| 2 | – |
| 3 | – |
| 4 | – |
| 5 | – |
| 6 | Vitres arrière électriques, droite |
| 7 | Éclairage avant adaptatif |
| 8 | Module de remorque,
prise de remorque. |
| 9 | Siège, support lombaire, gauche |
| 10 | Vitres arrière électriques, gauche |
| 11 | Aide au stationnement |
| 12 | Pare-soleil électrique |
| 13 | – |
| 14 | Sièges avant chauffants |
| 15 | Module de remorque |
| 16 | Siège, support lombaire, droit |
| 17 | – |
Opel Meriva B (2012-2017) – schéma de la boîte à fusibles
Année de fabrication : 2012, 2013, 2014, 2015, 2016, 2017
Le fusible de l’allume-cigare (prise de courant) de l’Opel Meriva B est le fusible 29 dans la boîte à fusibles du compartiment moteur.
Boîte à fusibles dans le compartiment moteur
La boîte à fusibles est située dans la partie avant gauche du compartiment moteur.
| N° | Description |
| 1 | Moteur de démarrage |
| 2 | – |
| 3 | Filtre à carburant, refroidissement |
| 4 | Klaxon |
| 5 | Borne 30 |
| 6 | Module de commande moteur ; Unité de commande de transmission. |
| 7 | Phares antibrouillard |
| 8 | Refroidissement moteur |
| 9 | Refroidissement moteur |
| 10 | Pompe à vide |
| 11 | Allumage, chauffage |
| 12 | Réglage des phares |
| 13 | Climatisation, borne 15 |
| 14 | Unité de commande de transmission |
| 15 | Phares de croisement droits |
| 16 | Phares de croisement gauches |
| 17 | Module de commande moteur |
| 18 | Unité de commande moteur, borne 15 |
| 19 | Airbag |
| 20 | Unité de commande moteur |
| 21 | Unité de commande moteur, borne 87 |
| 22 | Frein de stationnement électrique |
| 23 | Réparation de pneus |
| 24 | Pompe à carburant |
| 25 | ABS |
| 26 | Lunette arrière chauffante |
| 27 | ABS |
| 28 | Ventilateur intérieur |
| 29 | Allume-cigare |
| 30 | Système de climatisation |
| 31 | Pare-brise, gauche |
| 32 | Pare-brise, droit |
| 33 | Chauffage des rétroviseurs |
| 34 | ABS |
| 35 | Airbag |
Boîte à fusibles du tableau de bord
La boîte à fusibles est située derrière le compartiment passager dans le tableau de bord. Ouvrez le compartiment, appuyez sur les verrous, pliez le compartiment et retirez-le.
Dans les véhicules avec le volant à droite, la boîte à fusibles est située derrière le couvercle du compartiment passager. Ouvrez le compartiment passager, soulevez le couvercle et retirez-le.
| N° | Description |
| 1 | Radio |
| 2 | Affichage, instrument, téléphone |
| 3 | Radio |
| 4 | Clé de démarrage, antidémarrage |
| 5 | Système de pulvérisation du pare-brise ; Système de pulvérisation de la lunette arrière. |
| 6 | Verrouillage centralisé, porte arrière |
| 7 | Verrouillage centralisé |
| 8 | Affichage, instrument, téléphone |
| 9 | Volant chauffant |
| 10 | Déverrouillage de la porte arrière gauche |
| 11 | Déverrouillage de la porte arrière droite |
| 12 | Éclairage d’accueil |
| 13 | Capteur de pluie ; Rétroviseur intérieur ; Rétroviseurs extérieurs. |
| 14 | – |
Boîte à fusibles dans le coffre
La boîte à fusibles est située sur le côté gauche du compartiment de chargement, derrière le revêtement. Retirez le revêtement.
Débranchez les quatre crochets de fixation et retirez le couvercle.
| Numéro | Description |
| 1 | Éclairage avant adaptatif |
| 2 | – |
| 3 | – |
| 4 | – |
| 5 | – |
| 6 | Vitres arrière électriques, droite |
| 7 | Éclairage avant adaptatif |
| 8 | Module de remorque, prise de remorque |
| 9 | Siège, support lombaire, gauche |
| 10 | Vitres arrière électriques, gauche |
| 11 | Aide au stationnement |
| 12 | Pare-soleil électrique |
| 13 | – |
| 14 | Sièges avant chauffants |
| 15 | Module de remorque |
| 16 | Siège, support lombaire, droit |
| 17 | – |
