Opel Insignia B (2018-2022) – boîte à fusibles
Opel Insignia B (2018-2019) – schéma des fusibles
Année de fabrication : 2018, 2019.
Emplacement des fusibles
Compartiment moteur

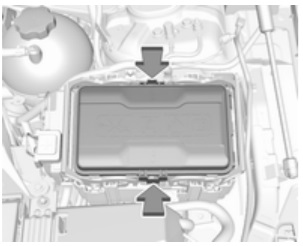

La boîte à fusibles est située dans la partie avant gauche du compartiment moteur.
Tableau de bord
Dans les véhicules avec volant à gauche, la boîte à fusibles est située derrière le couvercle du tableau de bord.
Retirez le couvercle latéral et retirez-le.
Dans les véhicules avec volant à droite, elle est située derrière le couvercle de la boîte à gants.
Ouvrez la boîte à gants et retirez le couvercle.
2018, 2019
Compartiment moteur
Affectation des fusibles dans le compartiment moteur (2018, 2019)
| Numéro | Description |
|---|---|
| Numéro | Description |
| 1 | – |
| 2 | – |
| 3 | ABS |
| 4 | – |
| 5 | – |
| 6 | Hayon arrière |
| 7 | Feu de brouillard arrière ;
Phares antibrouillard avant. |
| 8 | Module de mémoire |
| 9 | Pare-brise chauffant |
| 10 | Support lombaire du siège |
| 11 | Batterie DC/DC |
| 12 | Lunette arrière chauffante |
| 13 | Rétroviseur chauffant |
| 14 | – |
| 15 | – |
| 16 | Essuie-glace avant |
| 17 | Siège à réglage électrique, côté passager |
| 18 | Pare-soleil |
| 19 | Siège à réglage électrique, côté conducteur |
| 20 | – |
| 21 | Toit ouvrant |
| 22 | Essuie-glace arrière ;
Airbag. |
| 23 | Système d’éclairage adaptatif |
| 24 | – |
| 25 | – |
| 26 | Module de commande de transmission |
| 27 | Allumage ;
Tableau de bord. |
| 28 | – |
| 29 | Caméra arrière ;
Grille de ventilation. |
| 30 | Témoin moteur et remorque |
| 31 | – |
| 32 | Caméra |
| 33 | Chauffage de siège, avant |
| 34 | Chauffage de siège, arrière |
| 35 | Suspension ;
Quatre roues motrices. |
| 36 | Système d’alimentation |
| 37 | – |
| 38 | – |
| 39 | – |
| 40 | Verrouillage de direction |
| 41 | – |
| 42 | – |
| 43 | Volant chauffant |
| 44 | Réglage des phares |
| 45 | – |
| 46 | Module de commande moteur |
| 47 | – |
| 48 | Convertisseur DC/DC ;
Grille de ventilation ; E-Boost. |
| 49 | Module de commande de porte arrière |
| Numéro | Description |
|---|---|
| 50 | – |
| 51 | – |
| 52 | – |
| 53 | – |
| 54 | – |
| 55 | – |
| 56 | Démarrage |
| 57 | – |
| 58 | – |
| 59 | Phare gauche (LED) |
| 60 | Ventilateur de refroidissement |
| 61 | – |
| 62 | – |
| 63 | – |
| 64 | – |
| 65 | Chauffage, ventilation et climatisation |
| 66 | – |
| 67 | – |
| 68 | – |
| 69 | Phare droit longue portée (halogène) ;
Phare droit principal (LED). |
| 70 | Phare gauche longue portée (halogène) |
| 71 | – |
| 72 | Démarrage |
| 73 | – |
| 74 | Module de commande de transmission |
| 75 | Module de commande moteur |
| 76 | Système de réduction des émissions d’échappement |
| 77 | – |
| 78 | Klaxon |
| 79 | Système d’essuie-glace |
| 80 | – |
| 81 | Module de commande moteur |
| 82 | – |
| 83 | Bobine d’allumage |
| 84 | Bobine d’allumage |
| 85 | Système de traction |
| 86 | – |
| 87 | Chauffage du carburant dans les moteurs diesel |
| 88 | Ouverture d’air |
| 89 | – |
| 90 | – |
| 91 | – |
| 92 | Pompe à liquide chauffant |
| 93 | Système de clé électronique |
| 94 | – |
| 95 | Pompe de liquide de refroidissement |
| 96 | Chauffage du carburant dans les moteurs diesel |
| 97 | – |
| 98 | – |
| 99 | Pompe de liquide de refroidissement |
Tableau de bord

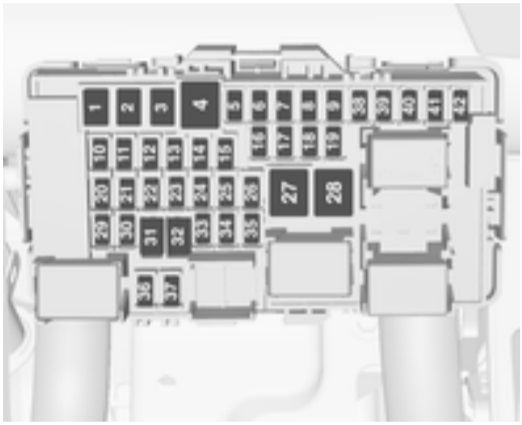

Affectation des fusibles dans le tableau de bord (2018, 2019)
| N° | Description |
|---|---|
| N° | Description |
| 1 | Fenêtre électrique gauche |
| 2 | Fenêtre électrique droite |
| 3 | Module de commande de carrosserie |
| 4 | Ventilateur de climatisation |
| 5 | Module de commande de carrosserie |
| 6 | Système prêt pour la connexion d’une remorque |
| 7 | Sièges arrière rabattables électriquement |
| 8 | Module de commande de carrosserie |
| 9 | Module de commande moteur |
| 10 | Affichage tête haute |
| 11 | Réduction NOx/chauffage des tuyaux |
| 12 | Réduction NOx/capteur de suie |
| 13 | Module de solution d’urée |
| 14 | Volant chauffant |
| 15 | Module de commande de transmission |
| 16 | Amplificateur |
| 17 | Alarme |
| 18 | Module de commande de carrosserie |
| 19 | 2018 :
Module de solution d’urée ; 2019 : Module AdBlue. |
| 20 | Module de commande de carrosserie |
| N° | Description |
|---|---|
| 21 | Module de commande de carrosserie |
| 22 | Module de commande de carrosserie |
| 23 | Verrouillage de direction électrique |
| 24 | Airbag |
| 25 | Connecteur de diagnostic |
| 26 | Dans le compartiment à bagages |
| 27 | Valve EBCM |
| 28 | Système de connexion pour équipements de police |
| 29 | – |
| 30 | – |
| 31 | Commandes au volant |
| 32 | Interrupteur d’allumage |
| 33 | Commande de climatisation |
| 34 | Module de verrouillage centralisé des portes |
| 35 | Connecteur AUX/USB |
| 36 | Chargeur sans fil |
| 37 | Essuie-glace arrière |
| 38 | Onstar |
| 39 | Affichage |
| 40 | Aide au stationnement |
| 41 | Console supérieure |
| 42 | Radio ;
Système d’infodivertissement. |
Opel Insignia B – schéma des fusibles
Année de fabrication : 2020, 2021
Emplacement des fusibles
Compartiment moteur
La boîte à fusibles est située dans la partie avant gauche du compartiment moteur.
Tableau de bord

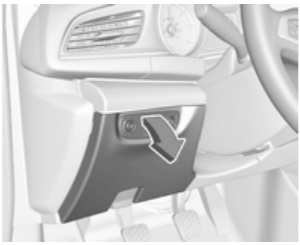

Dans les véhicules avec volant à gauche, la boîte à fusibles est située derrière le couvercle de l’habitacle.
Retirez le couvercle.

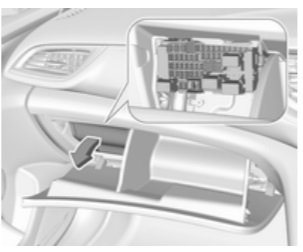

Dans les véhicules avec volant à droite, elle est située derrière le couvercle de la boîte à gants.
Ouvrez la boîte à gants et retirez le couvercle.
Schéma des fusibles
Compartiment moteur

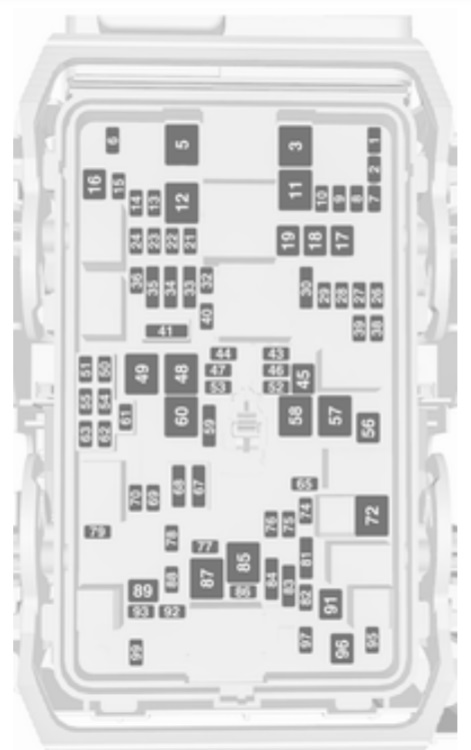

Affectation des fusibles dans le compartiment moteur
| Numéro | Description |
|---|---|
| Numéro | Description |
| 1 | – |
| 2 | – |
| 3 | ABS |
| 4 | – |
| 5 | 2020 : Non utilisé ; 2021 : Boîte à fusibles dans le coffre. |
| 6 | Hayon |
| 7 | Feu de brouillard arrière ; Phares antibrouillard avant. |
| 8 | Module de mémoire |
| 9 | Pare-brise chauffant |
| 10 | Support lombaire du siège |
| 11 | Batterie DC/DC |
| 12 | Lunette arrière chauffante |
| 13 | Rétroviseur chauffant |
| 14 | – |
| 15 | 2020 : Non utilisé : 2021 : Phares LED. |
| 16 | Essuie-glace avant |
| 17 | Siège à réglage électrique, côté passager |
| 18 | Pare-soleil |
| 19 | Siège à réglage électrique, côté conducteur |
| 20 | – |
| 21 | Toit ouvrant |
| 22 | 2020 : Essuie-glace arrière ; Airbag. 2021 : Essuie-glace arrière. |
| 23 | 2020 : Système d’éclairage adaptatif 2021 : Siège arrière, rabattable électriquement |
| 24 | – |
| 25 | – |
| 26 | Module de commande de transmission |
| 27 | Allumage ; Tableau de bord. |
| 28 | – |
| 29 | Caméra arrière ; Grille de ventilation. |
| 30 | Témoin moteur et remorque |
| 31 | – |
| 32 | 2020 : Caméra ; 2021 : Non utilisé. |
| 33 | Chauffage de siège, avant |
| 34 | Chauffage de siège, arrière |
| 35 | Châssis ; Transmission intégrale. |
| 36 | Système d’alimentation |
| 37 | – |
| 38 | – |
| 39 | – |
| 40 | Verrouillage de direction |
| 41 | – |
| 42 | – |
| 43 | Volant chauffant |
| 44 | Réglage des phares |
| 45 | – |
| 46 | Module de commande moteur |
| 47 | – |
| 48 | Convertisseur DC/DC ; Grille de ventilation ; E-Boost. |
| 49 | Module de commande de porte arrière |
| Numéro | Description |
|---|---|
| 50 | – |
| 51 | – |
| 52 | – |
| 53 | – |
| 54 | – |
| 55 | – |
| 56 | Démarreur |
| 57 | 2020 : Non utilisé : 2021 : Boîte à fusibles dans le coffre. |
| 58 | – |
| 59 | 2020 : Phare gauche (LED) 2021 : Sirène d’avertissement. |
| 60 | Ventilateur de refroidissement |
| 61 | – |
| 62 | – |
| 63 | – |
| 64 | – |
| 65 | Chauffage, ventilation et climatisation |
| 66 | – |
| 67 | – |
| 68 | – |
| 69 | 2020 : Phare droit longue portée (halogène) ; Phare droit principal (LED). 2021 : Non utilisé : |
| 70 | 2020 : Phare gauche longue portée (halogène) 2021 : Non utilisé. |
| 71 | – |
| 72 | Démarreur |
| 73 | – |
| 74 | 2020 : Module de commande de transmission ; 2021 : Refroidissement du module de commande de transmission / moteur |
| 75 | Module de commande moteur |
| 76 | Système de réduction des émissions polluantes |
| 77 | – |
| 78 | Klaxon |
| 79 | Système d’essuie-glace |
| 80 | – |
| 81 | Module de commande moteur |
| 82 | – |
| 83 | Bobine d’allumage |
| 84 | Bobine d’allumage |
| 85 | 2020 : Système de traction ; 2021 : Autre zone de fusible |
| 86 | – |
| 87 | Chauffage du carburant dans les moteurs diesel |
| 88 | Ouverture du système d’admission d’air |
| 89 | – |
| 90 | – |
| 91 | – |
| 92 | 2020 : Pompe à liquide chauffant ; 2021 : Non utilisé. |
| 93 | Système de clé électronique |
| 94 | – |
| 95 | Pompe de liquide de refroidissement |
| 96 | Chauffage du carburant dans les moteurs diesel |
| 97 | – |
| 98 | – |
| 99 | 2020 : Pompe de liquide de refroidissement 2021 : Non utilisé. |
Tableau de bord
2020
2021

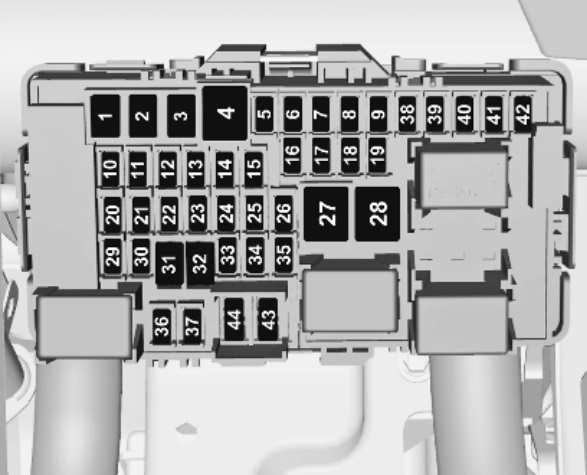

Affectation des fusibles dans le tableau de bord
| Numéro | Description |
|---|---|
| Numéro | Description |
| 1 | Fenêtre électrique gauche |
| 2 | Fenêtre électrique droite |
| 3 | Module de commande de carrosserie |
| 4 | Ventilateur de climatisation |
| 5 | Module de commande de carrosserie |
| 6 | Installation prête pour la connexion d’une remorque |
| 7 | 2020 : Sièges arrière rabattables électriquement ; 2021 : Phare LED gauche. |
| 8 | Module de commande de carrosserie |
| 9 | Module de commande moteur |
| 10 | Affichage tête haute |
| 11 | Réduction NOx/chauffage des tuyaux |
| 12 | Réduction NOx/capteur de suie |
| 13 | Module AdBlue |
| 14 | Volant chauffant |
| 15 | Module de commande de transmission |
| 16 | Amplificateur |
| 17 | 2020 : Alarme ; 2021 : Phare LED droit. |
| 18 | Module de commande de carrosserie |
| 19 | Module AdBlue. |
| 20 | Module de commande de carrosserie |
| 21 | Module de commande de carrosserie |
| Numéro | Description |
|---|---|
| 22 | Module de commande de carrosserie |
| 23 | Verrouillage de direction électrique |
| 24 | Airbag |
| 25 | Connecteur de diagnostic |
| 26 | Au point d’alimentation du coffre |
| 27 | 2020 : Valve EBCM ; 2021 : Système ABS. |
| 28 | 2020 : Commandes au volant ; 2021 : Système prêt pour l’installation d’accessoires pour véhicules de police ou de taxi. |
| 29 | 2020 : Non utilisé : 2021 : Pompe à carburant. |
| 30 | 2020 : Non utilisé : 2021 : Pompe à carburant. |
| 31 | Commandes au volant |
| 32 | Interrupteur d’allumage |
| 33 | Chauffage, ventilation et climatisation |
| 34 | Module de verrouillage centralisé des portes |
| 35 | Connecteur AUX/USB |
| 36 | Chargeur sans fil |
| 37 | Essuie-glace arrière |
| 38 | Alerte de connexion, Onstar |
| 39 | Affichage |
| 40 | Aide au stationnement |
| 41 | Console supérieure |
| 42 | Radio ; Système d’infodivertissement. |
| 43 | 2021 : Systèmes pour véhicules de police |
| 44 | 2021 : Point d’alimentation. |

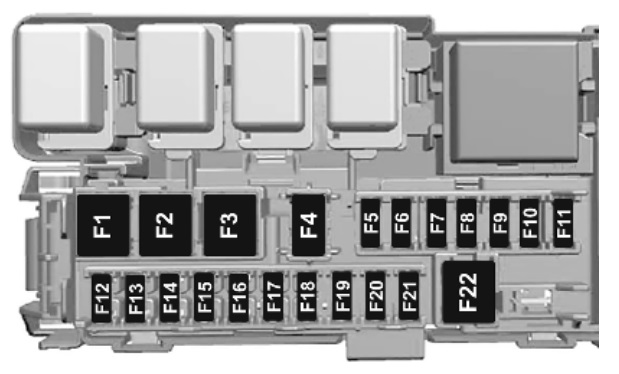

Compartiment à bagages
La boîte à fusibles du compartiment à bagages est présente sur les véhicules de 2021. La boîte à fusibles est située derrière le panneau sur le côté gauche du compartiment moteur.
| Numéro | Description |
|---|---|
| Numéro | Description |
| 1 | – |
| 2 | – |
| 3 | Module de connexion de remorque |
| 4 | – |
| 5 | Capteur d’ouverture à distance du hayon électrique |
| 6 | – |
| 7 | – |
| 8 | Hayon électrique |
| 9 | – |
| 10 | – |
| Numéro | Description |
|---|---|
| 11 | Connecteur de remorque |
| 12 | Commande de chauffage de siège, avant gauche |
| 13 | Commande de chauffage de siège, avant droit |
| 14 | – |
| 15 | Commande de chauffage de sièges, arrière 1 |
| 16 | Commande de chauffage de sièges, arrière 2 |
| 17 | – |
| 18 | Connecteur de remorque |
| 19 | – |
| 20 | – |
| 21 | – |
| 22 | Porte arrière électrique |
Opel Insignia B – schéma des fusibles
Année de fabrication : 2022.
Emplacement de la boîte à fusibles
Compartiment moteur
La boîte à fusibles est située dans la partie avant gauche du compartiment moteur.
Tableau de bord
Dans les véhicules avec volant à gauche, la boîte à fusibles est située derrière le couvercle du tableau de bord.
Retirez le couvercle.
Dans les véhicules avec volant à droite, elle est située derrière le couvercle de la boîte à gants.
Ouvrez la boîte à gants et retirez le couvercle.
Schéma des fusibles
Compartiment moteur
Affectation des fusibles dans le compartiment moteur
| Numéro | Description |
|---|---|
| Numéro | Description |
| 1 | – |
| 2 | – |
| 3 | ABS |
| 4 | – |
| 5 | Boîte à fusibles dans le coffre |
| 6 | Hayon arrière |
| 7 | Feu de brouillard arrière ; Phares antibrouillard avant. |
| 8 | Module de mémoire |
| 9 | Pare-brise chauffant |
| 10 | Support lombaire du siège |
| 11 | Batterie DC/DC |
| 12 | Lunette arrière chauffante |
| 13 | Rétroviseur chauffant |
| 14 | – |
| 15 | Phares LED. |
| 16 | Essuie-glace avant |
| 17 | Siège à réglage électrique, côté passager |
| 18 | Pare-soleil |
| 19 | Siège à réglage électrique, côté conducteur |
| 20 | – |
| 21 | Toit ouvrant |
| 22 | Essuie-glace arrière ; |
| 23 | Siège arrière rabattable électriquement |
| 24 | – |
| 25 | – |
| 26 | Module de commande de transmission |
| 27 | Allumage ; Tableau de bord. |
| 28 | – |
| 29 | Caméra arrière ; Grille de ventilation. |
| 30 | Témoin moteur et remorque |
| 31 | – |
| 32 | – |
| 33 | Chauffage de siège, avant |
| 34 | Chauffage de siège, arrière |
| 35 | Châssis ; Transmission intégrale. |
| 36 | Système de carburant |
| 37 | – |
| 38 | – |
| 39 | – |
| 40 | Verrouillage de direction |
| 41 | – |
| 42 | – |
| 43 | Volant chauffant |
| 44 | Réglage des phares |
| 45 | – |
| 46 | Module de commande moteur |
| 47 | – |
| 48 | Convertisseur DC/DC |
| 49 | Module de commande de porte arrière |
| Numéro | Description |
|---|---|
| 50 | – |
| 51 | – |
| 52 | – |
| 53 | – |
| 54 | – |
| 55 | – |
| 56 | Moteur de démarrage |
| 57 | Boîte à fusibles dans le coffre. |
| 58 | – |
| 59 | Sirène d’avertissement |
| 60 | Ventilateur de refroidissement |
| 61 | – |
| 62 | – |
| 63 | – |
| 64 | – |
| 65 | Chauffage, ventilation et climatisation |
| 66 | – |
| 67 | – |
| 68 | – |
| 69 | – |
| 70 | – |
| 71 | – |
| 72 | Moteur de démarrage |
| 73 | – |
| 74 | Refroidissement du module de commande de transmission / moteur |
| 75 | Module de commande moteur |
| 76 | Système de réduction des émissions d’échappement |
| 77 | – |
| 78 | Klaxon |
| 79 | Système d’essuie-glace |
| 80 | – |
| 81 | Module de commande moteur |
| 82 | – |
| 83 | Bobine d’allumage |
| 84 | Bobine d’allumage |
| 85 | Autre zone de fusible |
| 86 | – |
| 87 | Chauffage du carburant dans les moteurs diesel |
| 88 | Ouverture du système d’admission d’air |
| 89 | – |
| 90 | – |
| 91 | – |
| 92 | – |
| 93 | Système de clé électronique |
| 94 | – |
| 95 | Pompe de liquide de refroidissement |
| 96 | Chauffage du carburant dans les moteurs diesel |
| 97 | – |
| 98 | – |
| 99 | – |
Tableau de bord
Affectation des fusibles dans le tableau de bord
| Numéro | Description |
|---|---|
| Numéro | Description |
| 1 | Fenêtre électrique gauche |
| 2 | Fenêtre électrique droite |
| 3 | Module de commande de carrosserie |
| 4 | Ventilateur de climatisation |
| 5 | Module de commande de carrosserie |
| 6 | Système prêt pour la connexion d’une remorque |
| 7 | Phare LED gauche. |
| 8 | Module de commande de carrosserie |
| 9 | Module de commande moteur |
| 10 | Affichage tête haute |
| 11 | Réduction NOx/chauffage des tuyaux |
| 12 | Réduction NOx/capteur de suie |
| 13 | Module AdBlue |
| 14 | Volant chauffant |
| 15 | Module de commande de transmission |
| 16 | Amplificateur |
| 17 | Phare LED droit. |
| 18 | Module de commande de carrosserie |
| 19 | Module AdBlue. |
| 20 | Module de commande de carrosserie |
| 21 | Module de commande de carrosserie |
| Numéro | Description |
|---|---|
| 22 | Module de commande de carrosserie |
| 23 | Verrouillage de direction électrique |
| 24 | Airbag |
| 25 | Connecteur de diagnostic |
| 26 | Prise de courant dans le coffre |
| 27 | Système ABS. |
| 28 | Installation prête pour le montage d’accessoires pour véhicules de police ou de taxi. |
| 29 | Pompe à carburant. |
| 30 | Pompe à carburant. |
| 31 | Commandes au volant |
| 32 | Interrupteur d’allumage |
| 33 | Chauffage, ventilation et climatisation |
| 34 | Module de verrouillage centralisé |
| 35 | Connecteur AUX/USB |
| 36 | Chargeur sans fil |
| 37 | Essuie-glace arrière |
| 38 | Appel d’urgence, Onstar |
| 39 | Affichage |
| 40 | Aide au stationnement |
| 41 | Console supérieure |
| 42 | Radio ; Système d’infodivertissement. |
| 43 | Systèmes pour véhicules de police |
| 44 | Prise de courant. |
Compartiment à bagages
La boîte à fusibles est située derrière le couvercle sur le côté gauche du compartiment passager.
| Numéro | Description |
|---|---|
| Numéro | Description |
| 1 | – |
| 2 | – |
| 3 | Module de connexion de remorque |
| 4 | – |
| 5 | Capteur d’ouverture à distance du hayon électrique |
| 6 | – |
| 7 | – |
| 8 | Hayon électrique |
| 9 | – |
| 10 | – |
| Numéro | Description |
|---|---|
| 11 | Prises de remorque |
| 12 | Commande de chauffage de siège, avant gauche |
| 13 | Commande de chauffage de siège, avant droit |
| 14 | – |
| 15 | Commande de chauffage de sièges, arrière 1 |
| 16 | Commande de chauffage de sièges, arrière 2 |
| 17 | – |
| 18 | Prises de remorque |
| 19 | – |
| 20 | – |
| 21 | – |
| 22 | Porte arrière électrique |
À propos de l’Opel Insignia B (2018-2022)
L’Opel Insignia B, produite de 2018 à 2022, est une voiture de taille moyenne élégante et moderne qui offre un large éventail d’innovations technologiques et de caractéristiques de confort. Ce modèle est connu pour sa conduite souple et son design sophistiqué. Il est disponible avec différentes motorisations, y compris des moteurs essence et diesel, offrant des puissances allant de 140 à 260 chevaux. L’Insignia B est équipée de systèmes de sécurité avancés tels que le régulateur de vitesse adaptatif, l’assistant de maintien de voie et le système de reconnaissance des panneaux de signalisation, ce qui en fait un choix idéal pour ceux qui recherchent une voiture fiable et sûre.
Schéma de la boîte à fusibles de l’Opel Insignia B
Cette page présente le schéma de la boîte à fusibles de l’Opel Insignia B, essentiel pour l’identification et l’entretien des systèmes électriques du véhicule. La boîte à fusibles est généralement située dans le compartiment moteur et à l’intérieur du véhicule, souvent dans la zone du tableau de bord ou près du compartiment à bagages. Les diagrammes de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est indispensable au bon fonctionnement du véhicule et son entretien correct garantit la longévité et la fiabilité de votre Opel Insignia B.
