Opel Astra J (2013-2018) – Boîte à fusibles
Opel Astra J (Astra IV) 2013 – schéma de la boîte à fusibles
Année de fabrication : 2013.
Le fusible de l’allume-cigare (prise de courant) de l’Opel Astra J (2013) est le fusible 6 de la boîte à fusibles.

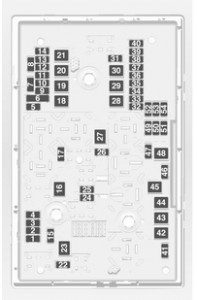

Boîte à fusibles dans le compartiment moteur
La boîte à fusibles est située à l’avant gauche du compartiment moteur. Retirez le couvercle et soulevez-le jusqu’à ce qu’il s’arrête. Retirez le couvercle verticalement vers le haut.
| N° | Description |
| 1 | Module de commande moteur |
| 2 | Sonde lambda |
| 3 | Injection de carburant, système d’allumage |
| 4 | Injection de carburant, système d’allumage |
| 5 | – |
| 6 | Rétroviseur chauffant |
| 7 | Commande de ventilateur |
| 8 | Sonde lambda, moteur |
| 9 | Capteur de lunette arrière |
| 10 | Capteur de batterie |
| 11 | Déverrouillage du coffre |
| 12 | Module d’éclairage avant adaptatif |
| 13 | – |
| 14 | Essuie-glace arrière |
| 15 | Module de commande moteur |
| 16 | Moteur de démarreur |
| 17 | Module de commande de transmission |
| 18 | Lunette arrière chauffante |
| 19 | Vitres électriques avant |
| 20 | Vitres électriques arrière |
| 21 | ABS |
| 22 | Phare de croisement gauche (halogène) |
| 23 | Système de lave-phares |
| 24 | Phare de croisement droit (xénon) |
| 25 | Phare de croisement gauche (xénon) |
| 26 | Feux de brouillard |
| 27 | Chauffage diesel |
| 28 | – |
| 29 | Frein de stationnement électrique |
| 30 | ABS |
| 31 | – |
| 32 | Airbag |
| 33 | Éclairage avant adaptatif |
| 34 | – |
| 35 | Vitres électriques |
| 36 | – |
| 37 | Électrovanne de purge du réservoir |
| 38 | Pompe à vide |
| 39 | Module de commande du système de carburant |
| 40 | Essuie-glace avant ;
Essuie-glace arrière. |
| 41 | Phare de route droit (halogène) |
| 42 | Ventilateur de radiateur |
| 43 | Essuie-glaces |
| 44 | – |
| 45 | Ventilateur de radiateur |
| 46 | – |
| 47 | Klaxon |
| 48 | Ventilateur de radiateur |
| 49 | Pompe à carburant |
| 50 | Réglage des phares |
| 51 | Volet d’air |
| 52 | Chauffage auxiliaire – moteur diesel |
| 53 | Module de commande de transmission ;
Module de commande moteur. |
| 54 | Surveillance du câblage |
Boîte à fusibles du tableau de bord
Dans les véhicules avec volant à gauche, la boîte à fusibles est située derrière la boîte à gants du tableau de bord. Ouvrez la boîte à gants et déplacez-la vers la gauche pour la déverrouiller. Abaissez le compartiment passager et retirez-le.
Dans les véhicules avec volant à droite, la boîte à fusibles est située derrière le couvercle de la boîte à gants. Ouvrez la boîte à gants, ouvrez le couvercle et repliez-le.
| Numéro | Description |
| 1 | Affichage |
| 2 | Extérieur brillant |
| 3 | Extérieur brillant |
| 4 | Radio |
| 5 | Système d’infodivertissement |
| 6 | Prise de courant avant |
| 7 | Prise de courant du siège arrière |
| 8 | Phare de croisement gauche |
| 9 | Phare de croisement droit |
| 10 | Verrouillage des portes |
| 11 | Ventilateur intérieur |
| 12 | – |
| 13 | – |
| 14 | Connecteur de diagnostic |
| 15 | Airbag |
| 16 | – |
| 17 | Système de climatisation |
| 18 | Pré-fusible :
Radio ; Infodivertissement, Affichage. |
| 19 | Feux de freinage ;
Feux arrière ; Éclairage intérieur. |
| 20 | – |
| 21 | – |
| 22 | Allumage |
| 23 | Unité de commande de carrosserie |
| 24 | Unité de commande de carrosserie |
| 25 | – |
| 26 | Prise de courant dans le coffre
(s’il n’y a pas de boîte à fusibles dans le coffre) (uniquement Sports Tourer). |
Boîte à fusibles dans le coffre
Hayon 3 portes, hayon 5 portes
La boîte à fusibles est située sur le côté gauche du coffre, derrière le panneau de recouvrement.
Tourer sportif
La boîte à fusibles est située sur le côté gauche du coffre, derrière le panneau de recouvrement.
| N° | Description |
| 1 | Module de remorque |
| 2 | Sortie de remorque |
| 3 | Aide au stationnement |
| 4 | – |
| 5 | – |
| 6 | – |
| 7 | – |
| 8 | Système d’alarme |
| 9 | – |
| 10 | – |
| 11 | Module de remorque, prise de remorque |
| 12 | – |
| 13 | Sortie de remorque |
| 14 | – |
| 15 | – |
| 16 | – |
| 17 | – |
| 18 | – |
| 19 | Volant chauffant |
| 20 | Toit ouvrant |
| 21 | Siège chauffant |
| 22 | – |
| 23 | – |
| 24 | – |
| 25 | – |
| 26 | – |
| 27 | – |
| 28 | – |
| 29 | – |
| 30 | – |
| 31 | Amplificateur, subwoofer |
| 32 | Système de suspension active ;
Avertissement de sortie de voie. |
Opel Astra J (Astra IV) (2014-2018) – schéma de la boîte à fusibles
Année de fabrication : 2014, 2015, 2016, 2017, 2018.
Les fusibles de l’allume-cigare/des prises de courant de l’Opel Astra J sont les fusibles n° 6 (prise de courant avant), n° 7 (prise de courant arrière), n° 26 (prise de courant du compartiment de chargement) dans la boîte à fusibles du tableau de bord et le fusible n° 17 (prise de courant) dans la boîte à fusibles du compartiment de chargement.
Emplacement de la boîte à fusibles
Compartiment moteur
La boîte à fusibles est située à l’avant gauche du compartiment moteur.
Retirez le couvercle et soulevez-le jusqu’à ce qu’il s’arrête. Retirez le couvercle verticalement vers le haut.
Tableau de bord
Dans les véhicules avec volant à gauche, la boîte à fusibles est située derrière le compartiment de la boîte à gants du tableau de bord.
Ouvrez le compartiment et déplacez-le vers la gauche pour le déverrouiller. Repliez le compartiment et retirez-le. Ouvrez le compartiment de la boîte à gants, puis ouvrez le couvercle et repliez-le.
Boîte à fusibles dans le compartiment de chargement (coffre)
Emplacement des fusibles dans le coffre :
Hayon 3 portes, hayon 5 portes :
La boîte à fusibles est située sur le côté gauche du compartiment de chargement, derrière le couvercle.
Tourer sportif :
La boîte à fusibles est située sur le côté gauche du compartiment de chargement, derrière le couvercle.

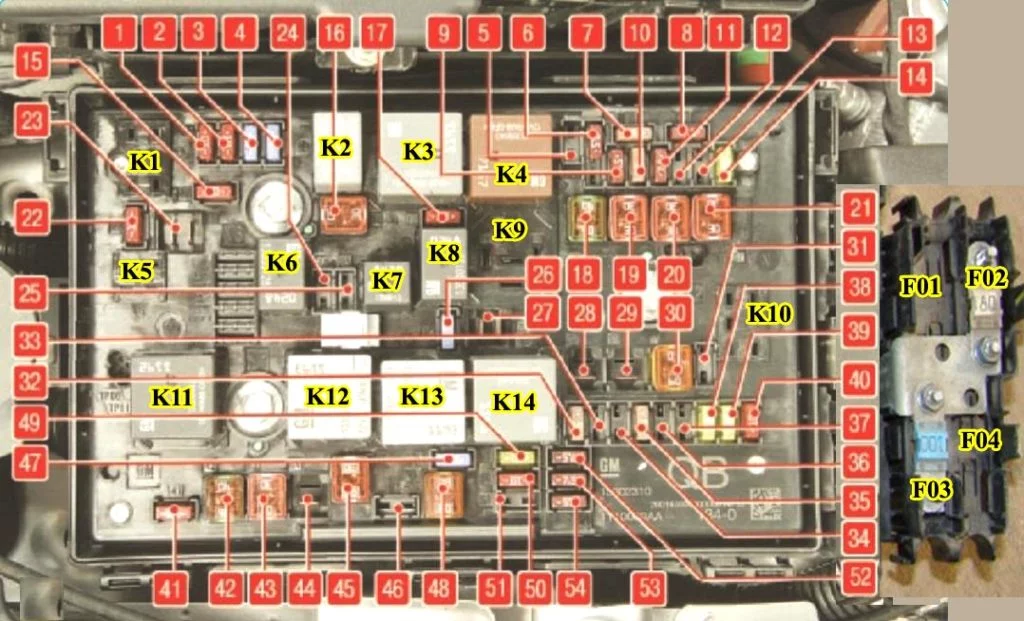

Boîte à fusibles dans le compartiment moteur
La boîte à fusibles est située à l’avant gauche du compartiment moteur. Retirez le couvercle et soulevez-le jusqu’à ce qu’il s’arrête. Retirez le couvercle verticalement vers le haut.
| Numéro | Description |
| 1 | Module de commande moteur |
| 2 | Sonde lambda |
| 3 | Injection de carburant, système d’allumage |
| 4 | Injection de carburant, système d’allumage |
| 5 | – |
| 6 | Rétroviseurs chauffants ; Système antivol. |
| 7 | Contrôle du ventilateur ; Module de commande moteur ; Module de commande de transmission. |
| 8 | Sonde lambda ; Refroidissement moteur. |
| 9 | Capteur de lunette arrière |
| 10 | Capteur de batterie du véhicule |
| 11 | Déverrouillage du coffre |
| 12 | Éclairage avant adaptatif ; Contrôle automatique des feux, |
| 13 | ABS |
| 14 | Essuie-glace arrière |
| 15 | Module de commande moteur |
| 16 | Moteur de démarreur |
| 17 | Module de commande de transmission |
| 18 | Lunette arrière chauffante |
| 19 | Vitres électriques avant |
| 20 | Vitres électriques arrière |
| 21 | Centre arrière électrique |
| 22 | Phare de croisement gauche (halogène) |
| 23 | Système de lave-phares |
| 24 | Phare de croisement droit (xénon) |
| 25 | Phare de croisement gauche (xénon) |
| 26 | Feux de brouillard avant |
| 27 | Chauffage diesel |
| 28 | Système Start-Stop |
| 29 | Frein de stationnement électrique |
| 30 | ABS |
| 31 | Régulateur de vitesse adaptatif |
| 32 | Airbag |
| 33 | Éclairage avant adaptatif ; Contrôle automatique des feux. |
| 34 | Recirculation des gaz d’échappement |
| 35 | Rétroviseur extérieur, capteur de pluie |
| 36 | Climatisation |
| 37 | Électrovanne de purge du réservoir |
| 38 | Pompe à vide |
| 39 | Module de commande central |
| 40 | Système de pulvérisation du pare-brise ; Système de pulvérisation de la lunette arrière. |
| 41 | Phare de route droit (halogène) |
| 42 | Ventilateur de radiateur |
| 43 | Essuie-glaces |
| 44 | Essuie-glaces |
| 45 | Ventilateur de radiateur |
| 46 | – |
| 47 | Klaxon |
| 48 | Ventilateur de radiateur |
| 49 | Pompe à carburant |
| 50 | Nivellement des phares ; Éclairage avant adaptatif. |
| 51 | Volet d’air |
| 52 | Chauffage auxiliaire, moteur diesel. |
| 53 | Module de commande de transmission ; Module de commande moteur |
| 54 | Pompe à vide ; Ensemble d’indicateurs ; Ventilation de chauffage ; Climatisation. |
Boîte à fusibles du tableau de bord
Dans les véhicules avec volant à gauche, la boîte à fusibles est située derrière la boîte à gants du tableau de bord. Ouvrez la boîte à gants et déplacez-la vers la gauche pour la déverrouiller. Abaissez le compartiment et retirez-le.
Dans les véhicules avec volant à droite, la boîte à fusibles est située derrière le couvercle de la boîte à gants. Ouvrez la boîte à gants, ouvrez le couvercle et repliez-le.
| N° | Description |
| 1 | Affichage |
| 2 | Feux extérieurs ; Module de commande de carrosserie. |
| 3 | Feux extérieurs ; Module de commande de carrosserie. |
| 4 | Système d’infodivertissement |
| 5 | Système d’infodivertissement |
| 6 | Prises électriques ; allume-cigare. |
| 7 | Prise de courant |
| 8 | Phare de croisement gauche, module de commande de carrosserie |
| 9 | Phare de croisement droit ; Module de commande de carrosserie ; Module d’airbag. |
| 10 | Verrouillage des portes, module de commande de carrosserie. |
| 11 | Ventilateur intérieur |
| 12 | – |
| 13 | – |
| 14 | Connecteur de diagnostic |
| 15 | Airbag |
| 16 | Prise de courant |
| 17 | Système de climatisation |
| 18 | Logistique |
| 19 | Module de commande de carrosserie |
| 20 | Module de commande de carrosserie |
| 21 | Ensemble d’indicateurs du tableau de bord ; Système d’avertissement antivol, |
| 22 | Allumage |
| 23 | Unité de commande de carrosserie |
| 24 | Unité de commande de carrosserie |
| 25 | – |
| 26 | Prise de courant dans le compartiment de chargement (s’il n’y a pas de boîte à fusibles dans le compartiment de chargement) (uniquement Tourer sportif). |

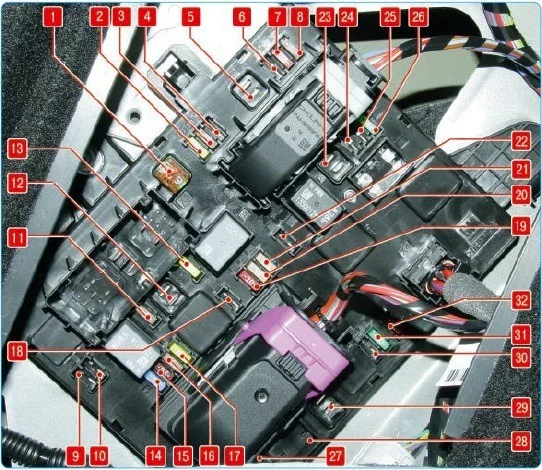

Boîte à fusibles dans le coffre
Hayon 3 portes, hayon 5 portes
La boîte à fusibles est située sur le côté gauche du compartiment passager, derrière le couvercle.
Tourer sportif
La boîte à fusibles est située sur le côté gauche du compartiment passager, derrière le couvercle.
| N° | Description |
| 1 | – |
| 2 | Sortie de remorque |
| 3 | Aide au stationnement |
| 4 | – |
| 5 | – |
| 6 | – |
| 7 | Siège électrique |
| 8 | – |
| 9 | – |
| 10 | – |
| 11 | Module de remorque, prise de remorque |
| 12 | Module de remorque |
| 13 | Sortie de remorque |
| 14 | Siège arrière rabattable électriquement |
| 15 | – |
| 16 | Rétroviseur ; Caméra de recul. |
| 17 | Prise de courant |
| 18 | – |
| 19 | Volant chauffant |
| 20 | Toit ouvrant |
| 21 | Sièges avant chauffants |
| 22 | – |
| 23 | – |
| 24 | – |
| 25 | – |
| 26 | – |
| 27 | – |
| 28 | – |
| 29 | – |
| 30 | – |
| 31 | Amplificateur ; Subwoofer. |
| 32 | Système de suspension active ; Avertissement de sortie de voie. |
