Opel Mokka X (2017-2019…) – Boîte à fusibles
Opel Mokka X (2017-2019…) – schéma des fusibles
Année de production : 2017, 2018, 2019.
Le fusible de l’allume-cigare (prise de courant) de l’Opel Mokka X est le fusible n° 21 (prise – avant), n° 23 (prise – console centrale arrière) dans le schéma des fusibles du tableau de bord.
Emplacement du schéma des fusibles
Compartiment moteur
Retirez le couvercle, soulevez-le et retirez-le.

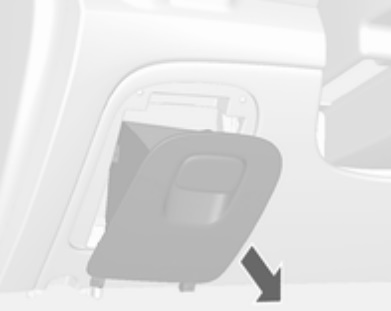

Tableau de bord
Dans les véhicules avec le volant à gauche, le schéma des fusibles se trouve sous le tableau de bord, côté conducteur.
Pour accéder aux fusibles, retirez le tiroir. Pour retirer le tiroir, ouvrez-le et tirez-le.
Dans les véhicules avec le volant à droite, il se trouve derrière le couvercle de la boîte à gants, côté passager.
Pour accéder aux fusibles, ouvrez la boîte à gants, puis ouvrez le couvercle, pliez-le et tirez-le.
Compartiment à bagages
Il est situé sur le côté gauche du compartiment arrière.
Pour accéder aux fusibles, retirez le couvercle.
2017
Compartiment moteur

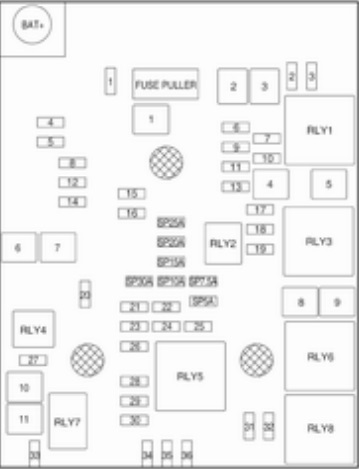

Affectation des fusibles dans le compartiment moteur (2017)
| N° | Description |
|---|---|
| N° | Description |
| Mini fusibles : | |
| 1 | Toit ouvrant |
| 2 | Interrupteur de rétroviseur extérieur ;
Capteur de pluie. |
| 3 | – |
| 4 | – |
| 5 | Module de commande de frein électrique |
| 6 | Capteur de batterie intelligent |
| 7 | Verrou de colonne de direction |
| 8 | Module de commande de transmission |
| 9 | – |
| 10 | Caméra de recul ;
Rétroviseur intérieur ; Interrupteur de phare ; Phare. |
| 11 | Essuie-glace arrière |
| 12 | Lunette arrière chauffante |
| 13 | Siège, support lombaire |
| 14 | Rétroviseurs extérieurs chauffants |
| 15 | Module GPL ;
Module de commande du système d’alimentation. |
| 16 | Chauffage de siège |
| 17 | Module de commande de transmission R / C ;
Pompe à eau ; Chauffage auxiliaire. |
| 18 | Module de commande moteur R / C |
| 19 | Pompe à carburant |
| 20 | – |
| 21 | Ventilateur de refroidissement |
| 22 | – |
| 23 | Bobine d’allumage ;
Injecteurs. |
| N° | Description |
|---|---|
| 24 | Pompe de lave-glace |
| 25 | Actionneur de phare (droit) |
| 26 | Capteurs de gestion moteur |
| 27 | – |
| 28 | Allumage |
| 29 | Allumage 1/2 |
| 30 | Système d’échappement |
| 31 | Phares de route (gauche) |
| 32 | Phares de route (droit) |
| 33 | Module de commande moteur |
| 34 | Klaxon |
| 35 | Système de climatisation |
| 36 | Phare avant avec feux de brouillard |
| Fusibles de type J : | |
| 1 | Module de commande de frein électrique |
| 2 | Essuie-glace avant |
| 3 | Module d’alimentation |
| 4 | Bloc d’alimentation de la boîte à fusibles du tableau de bord |
| 5 | – |
| 6 | Dispositif de chauffage du carburant |
| 7 | Moteur de démarrage |
| 8 | Ventilateur de refroidissement |
| 9 | Ventilateur de refroidissement |
| 10 | Module de commande moteur ;
Bougie de préchauffage. |
| 11 | Moteur de démarrage |
Tableau de bord
Affectation des fusibles dans la boîte à fusibles (2017)
| N° | Description |
|---|---|
| N° | Description |
| Mini fusibles : | |
| 1 | Module de commande de carrosserie |
| 2 | Module de commande de carrosserie |
| 3 | Module de commande de carrosserie |
| 4 | Module de commande de carrosserie |
| 5 | Module de commande de carrosserie |
| 6 | Module de commande de carrosserie |
| 7 | Module de commande de carrosserie |
| 8 | Module de commande de carrosserie |
| 9 | Allumage |
| 10 | Module de diagnostic de sécurité |
| 11 | Connecteur de données |
| 12 | Contrôle de la climatisation |
| 13 | Verrouillage de porte |
| 14 | Module de verrouillage centralisé |
| 15 | Avertissement de franchissement de ligne ;
Rétroviseur intérieur. |
| 16 | Éclairage avant adaptatif |
| 17 | Verrouillage de colonne |
| 18 | Module d’assistance au stationnement par ultrasons |
| 19 | Module de commande de carrosserie ;
Réglage de la tension réglable. |
| 20 | Volant |
| 21 | Allume-cigare ;
Connecteur d’alimentation accessoire DC (avant). |
| N° | Description |
|---|---|
| 22 | – |
| 23 | Allume-cigare ;
Prise d’alimentation accessoire DC (console centrale arrière). |
| 24 | Réserve |
| 25 | Module de services télématiques |
| 26 | Volant chauffant |
| 27 | Ensemble d’indicateurs de tableau de bord ;
Système d’information ; Interrupteur de chauffage supplémentaire. |
| 28 | Prise de remorque |
| 29 | Système d’affichage, divertissement |
| 30 | Module de commande de transmission |
| 31 | Ensemble d’indicateurs de tableau de bord |
| 32 | Système d’infodivertissement |
| 33 | Prise de remorque |
| 34 | Module d’accès passif, démarrage passif |
| Fusibles S / B : | |
| 1 | Interrupteur de siège électrique |
| 2 | Réserve |
| 3 | Vitres avant électriques |
| 4 | Vitres arrière électriques |
| 5 | Mode logistique |
| 6 | Interrupteur de siège électrique |
| 7 | Réserve |
| 8 | Réserve |
Compartiment à bagages
Affectation des fusibles dans le compartiment à bagages (2017)
| N° | Circuit |
|---|---|
| N° | Circuit |
| Mini fusibles : | |
| 1 | – |
| 2 | – |
| 3 | Amplificateur |
| 4 | – |
| 5 | Transmission intégrale |
| 6 | Réserve |
| 7 | – |
| 8 | Réserve |
| 9 | Réserve |
| N° | Circuit |
|---|---|
| 10 | Réserve |
| 11 | – |
| 12 | Réserve |
| 13 | – |
| 14 | – |
| 15 | Réserve |
| 16 | – |
| Fusibles S / B : | |
| 1 | Transformateur DC / DC 400W |
| 2 | Transformateur DC / DC 400W |
| 3 | – |
2018, 2019
Compartiment moteur
Affectation des fusibles dans le compartiment moteur (2018, 2019)
| N° | Description |
|---|---|
| N° | Description |
| Mini fusibles : | |
| 1 | Toit ouvrant |
| 2 | Interrupteur de rétroviseur extérieur ;
Capteur de pluie. |
| 3 | – |
| 4 | – |
| 5 | Module de commande de frein électrique |
| 6 | Capteur de batterie intelligent |
| 7 | Verrou de colonne de direction |
| 8 | Module de commande de transmission |
| 9 | – |
| 10 | Caméra de recul ;
Rétroviseur intérieur ; Interrupteur de phare ; Phare. |
| 11 | Essuie-glace arrière |
| 12 | Lunette arrière chauffante |
| 13 | Siège, support lombaire |
| 14 | Rétroviseurs extérieurs chauffants |
| 15 | Module GPL ;
Module de commande du système d’alimentation. |
| 16 | Chauffage de siège |
| 17 | Module de commande de transmission R / C ;
Pompe à eau ; Chauffage auxiliaire. |
| 18 | Module de commande moteur R / C |
| 19 | Pompe à carburant |
| 20 | – |
| 21 | Ventilateur de refroidissement |
| 22 | – |
| 23 | Bobine d’allumage ;
Injecteurs. |
| N° | Description |
|---|---|
| 24 | Pompe de lave-glace |
| 25 | Actionneur de phare (côté droit) |
| 26 | Capteurs de contrôle moteur |
| 27 | – |
| 28 | Allumage |
| 29 | Allumage 1/2 |
| 30 | Système d’échappement |
| 31 | Feux de brouillard côté gauche |
| 32 | Feux de brouillard côté droit |
| 33 | Module de contrôle moteur |
| 34 | Klaxon |
| 35 | Système de climatisation |
| 36 | Phare antibrouillard avant |
| Fusibles de type J : | |
| 1 | Module de commande de frein électrique |
| 2 | Essuie-glace avant |
| 3 | Module d’alimentation |
| 4 | Bloc d’alimentation de la boîte à fusibles du tableau de bord |
| 5 | – |
| 6 | Dispositif de chauffage du carburant |
| 7 | Moteur de démarrage |
| 8 | Ventilateur de refroidissement |
| 9 | Ventilateur de refroidissement |
| 10 | Module de contrôle moteur ;
Bougie d’allumage. |
| 11 | Moteur de démarrage |
Tableau de bord

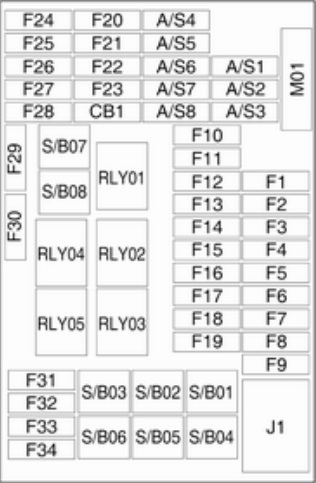

Affectation des fusibles dans la boîte à fusibles (2018, 2019)
| N° | Description |
|---|---|
| N° | Description |
| Mini fusibles : | |
| 1 | Module de commande de carrosserie |
| 2 | Module de commande de carrosserie |
| 3 | Module de commande de carrosserie |
| 4 | Module de commande de carrosserie |
| 5 | Module de commande de carrosserie |
| 6 | Module de commande de carrosserie |
| 7 | Module de commande de carrosserie |
| 8 | Module de commande de carrosserie |
| 9 | Allumage |
| 10 | Module de diagnostic de sécurité |
| 11 | Connecteur de données |
| 12 | Contrôle de la climatisation |
| 13 | Verrouillage de porte |
| 14 | Module de verrouillage centralisé |
| 15 | Avertissement de franchissement de ligne ;
Rétroviseur intérieur. |
| 16 | Éclairage avant adaptatif |
| 17 | Verrouillage de colonne |
| 18 | Module d’assistance au stationnement par ultrasons |
| 19 | Module de commande de carrosserie ;
Réglage de la tension réglable. |
| 20 | Volant |
| 21 | Allume-cigare ;
Connecteur d’alimentation accessoire DC (avant). |
| 22 | – |
| N° | Description |
|---|---|
| 23 | Allume-cigare ;
Prise d’alimentation accessoire DC (console centrale arrière). |
| 24 | Réserve |
| 25 | Module de services télématiques |
| 26 | Volant chauffant |
| 27 | Ensemble d’indicateurs de tableau de bord ;
Système d’information ; Interrupteur de chauffage supplémentaire. |
| 28 | Prise pour remorque |
| 29 | Système d’affichage, divertissement |
| 30 | Module de commande de transmission |
| 31 | Ensemble d’indicateurs de tableau de bord |
| 32 | Système d’infodivertissement |
| 33 | Prise pour remorque |
| 34 | Module d’accès passif, démarrage passif |
| Fusibles S / B : | |
| 1 | Interrupteur de siège électrique |
| 2 | Réserve |
| 3 | Vitres avant électriques |
| 4 | Vitres arrière électriques |
| 5 | Mode logistique |
| 6 | Interrupteur de siège électrique |
| 7 | Réserve |
| 8 | Réserve |
| Fusibles Midi : | |
| M01 | PTC |
Compartiment passagers

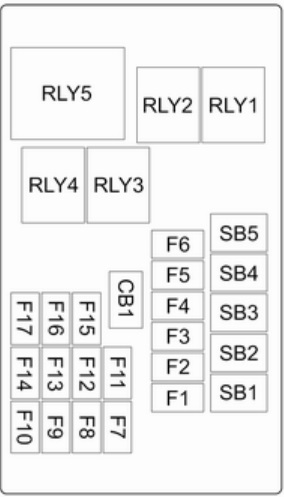

Affectation des fusibles dans le compartiment passagers (2018, 2019)
| N° | Description |
|---|---|
| N° | Description |
| Mini fusibles : | |
| 1 | Amplificateur |
| 2 | Transmission intégrale |
| 3 | – |
| 4 | 2018 : Non utilisé 2019 : Réduction catalytique sélective |
| 5 | 2018 : Non utilisé 2019 : Réduction catalytique sélective |
| 6 | 2018 : Réserve 2019 : Réduction catalytique sélective |
| 7 | 2018 : Non utilisé 2019 : Réduction catalytique sélective |
| 8 | Réserve |
| 9 | Réserve |
| N° | Description |
|---|---|
| 10 | Réserve |
| 11 | – |
| 12 | Réserve |
| 13 | – |
| 14 | – |
| 15 | Réserve |
| 16 | – |
| Fusibles S / B : | |
| 1 | Transformateur DC / DC 400W |
| 2 | Transformateur DC / DC 400W |
| 3 | – |
