Opel Astra K (2016-2021) – boîte à fusibles
Opel Astra K – schéma des fusibles
Année de fabrication : 2016, 2017, 2018, 2019.
Les fusibles de l’allume-cigare (prise de courant) de l’Opel Astra K sont le fusible 4 (2016-2018) ou 29 (2019) (allume-cigare / prise de courant avant) dans la boîte à fusibles du tableau de bord et le fusible 35 (prise de courant dans le compartiment de chargement) dans la boîte à fusibles du compartiment moteur.
Boîte à fusibles du compartiment moteur

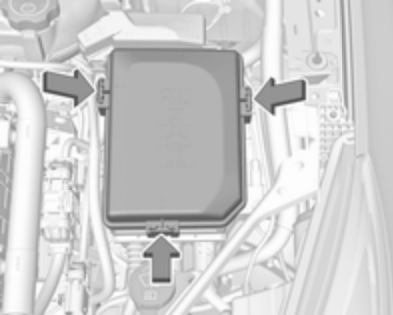

Emplacement de la boîte à fusibles
La boîte à fusibles est située à l’avant, sur le côté gauche du compartiment moteur.
Schéma de la boîte à fusibles
Affectation des fusibles dans le compartiment moteur
| Nr | Description |
|---|---|
| Nr | Description |
| 1 | Démarreur |
| 2 | Démarreur |
| 3 | Capteur de gaz d’échappement |
| 4 | Module de commande moteur |
| 5 | 2016-2018 :
Fonctions moteur 2019 : Fonctions moteur / Volet aérodynamique |
| 6 | Module de commande de transmission |
| 7 | – |
| 8 | Module de commande moteur |
| 9 | Système de climatisation |
| 10 | Système d’échappement diesel |
| 11 | Système de verrouillage du hayon arrière ;
Transmission. |
| 12 | Fonction de massage lombaire |
| 13 | Pompe à liquide chauffé |
| 14 | Système d’échappement diesel |
| 15 | Capteur de gaz d’échappement |
| 16 | Injection de carburant |
| 17 | Injection de carburant |
| 18 | Système d’échappement diesel |
| 19 | Système d’échappement diesel |
| 20 | – |
| 21 | 2016-2018 :
Convertisseur CC / CA ; 2019 : non utilisé. |
| 22 | ABS |
| 23 | Lave-glace avant et arrière |
| 24 | 2016-2018 :
Non utilisé ; 2019 : Lave-phares. |
| 25 | Chauffage du carburant diesel |
| 26 | Module de commande de transmission |
| 27 | Module électrique du hayon arrière |
| 28 | – |
| Nr | Description |
|---|---|
| 29 | Lunette arrière chauffante |
| 30 | Rétroviseur chauffant |
| 31 | 2016-2018 :
Non utilisé ; 2019 : Module antivol. |
| 32 | Convertisseur de courant continu ;
Affichage LED ; Chauffage électrique ; Climatisation ; Régulateur de bougies d’allumage. |
| 33 | Alarme antivol |
| 34 | Klaxon |
| 35 | Prise de courant dans le coffre |
| 36 | Phare droit (halogène) ;
Phare droit (LED). |
| 37 | Phare gauche (halogène) |
| 38 | Phare LED ;
Réglage automatique de la portée des phares. |
| 39 | Phare avant avec feux de brouillard |
| 40 | 2016-2018 :
OnStar ; 2019 : Module de portail central. |
| 41 | Capteur d’eau dans le carburant et pompe à eau |
| 42 | Réglage manuel de la portée des phares |
| 43 | Pompe à carburant |
| 44 | Caméra de recul ;
Rétroviseur intérieur ; Module de remorque. |
| 45 | Phare LED gauche ;
Réglage automatique de la portée des phares gauches. |
| 46 | Ensemble de clignotants |
| 47 | Verrouillage de la colonne de direction |
| 48 | Essuie-glace arrière |
| 49 | 2016-2018 :
Non utilisé ; 2019 : Rétroviseur extérieur. |
| 50 | Phare LED droit ;
Réglage automatique de la portée des phares droits. |
| 51 | Phare gauche (LED) |
| 52 | Module de commande moteur ;
Module de commande de transmission. |
| 53 | 2016-2018 :
Non utilisé ; 2019 : Système d’échappement diesel. |
| 54 | Essuie-glaces |
| 55 | 2016-2018 :
Système d’échappement diesel ; 2019 : Rabattement électrique des sièges arrière. |
| 56 | – |
| 57 | – |
Les fusibles sont situés près de la batterie du véhicule :
| Nr | Description |
|---|---|
| 1 | Pompe à carburant |
| 2 | Module de commande moteur |
| 3 | Alimentation électrique |
Schéma des fusibles du tableau de bord
Emplacement du schéma des fusibles
Le schéma des fusibles est situé derrière le couvercle de la console centrale.

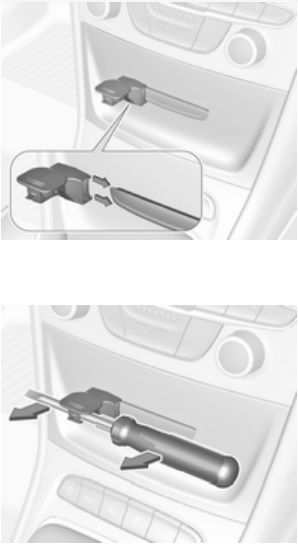

Si le couvercle du fusible a un connecteur d’alimentation, retirez-le à l’aide d’un adaptateur et d’un tournevis (l’adaptateur est caché dans la boîte à gants).
Schéma des fusibles
Affectation des fusibles dans le tableau de bord
| Nr | Description |
|---|---|
| Nr | Description |
| 1 | 2016-2018 :
Non utilisé ; 2019 : Chauffage des sièges arrière (uniquement dans les véhicules sans sirène d’alarme). |
| 2 | Système de climatisation, ventilateur |
| 3 | Siège électrique côté conducteur |
| 4 | 2016-2018 :
Allume-cigare ; Prise de courant avant ; 2019 : Siège passager à réglage électrique. |
| 5 | – |
| 6 | Vitres électriques avant |
| 7 | ABS |
| 8 | Volant chauffant |
| 9 | Module de commande de carrosserie |
| 10 | Vitres électriques arrière |
| 11 | Toit ouvrant |
| 12 | Module de commande de carrosserie |
| 13 | Chauffage de siège (uniquement dans les véhicules sans sirène) |
| 14 | Rétroviseur extérieur |
| 15 | Module de commande de carrosserie |
| 16 | Module de commande de carrosserie |
| 17 | Module de commande de carrosserie |
| 18 | Module de commande de carrosserie |
| Nr | Description |
|---|---|
| 19 | Connecteur de liaison de données |
| 20 | Système d’airbags |
| 21 | Système de climatisation |
| 22 | Verrouillage centralisé, hayon arrière |
| 23 | Système de clé électronique |
| 24 | Fonction mémoire pour siège à réglage électrique |
| 25 | Volant avec système d’airbag |
| 26 | Allumage ;
Verrouillage de la colonne de direction. |
| 27 | Module de commande de carrosserie |
| 28 | Prise USB |
| 29 | 2016-2018 :
Non utilisé ; 2019 : Allume-cigare ; Prise de courant avant. |
| 30 | Levier de vitesses |
| 31 | Essuie-glace arrière |
| 32 | Module de commande de transmission |
| 33 | Alarme antivol ;
Signal sonore. |
| 34 | Aide au stationnement ;
Alarme d’angle mort latéral ; Système d’infodivertissement ; Prise USB. |
| 35 | OnStar |
| 36 | Affichage d’informations ;
Ensemble d’indicateurs ; Lecteur CD. |
| 37 | Système audio-navigation ;
Radio. |
Boîte à fusibles dans le compartiment de chargement/coffre

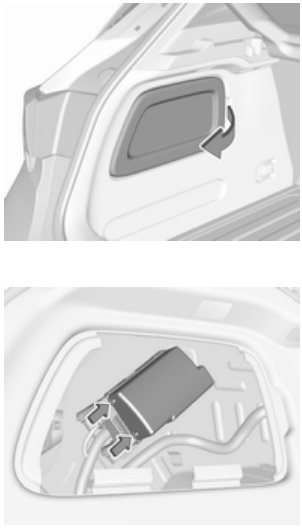

Emplacement de la boîte à fusibles
La boîte à fusibles est située sur le côté gauche du compartiment de chargement, derrière le couvercle.
Schéma de la boîte à fusibles
Affectation des fusibles dans le compartiment de chargement
| Nr | Description |
|---|---|
| Nr | Description |
| 1 | – |
| 2 | 2016-2018 :
Onduleur CC / CA ; 2019 : Non utilisé. |
| 3 | Module de remorque |
| 4 | 2016-2018 :
Siège électrique côté passager ; 2019 : Non utilisé. |
| 5 | – |
| 6 | 2016-2018 :
Module d’alerte de distance ; 2019 : Non utilisé. |
| 7 | – |
| 8 | – |
| 9 | 2016-2018 :
Chauffage des sièges arrière (dans les véhicules sans klaxon) ; 2019 : Non utilisé. |
| 10 | Service |
| Nr | Description |
|---|---|
| 11 | – |
| 12 | Chauffage des sièges avant (dans les véhicules avec sirène d’alarme) |
| 13 | Chauffage des sièges arrière (dans les véhicules avec sirène d’alarme) |
| 14 | Allumage |
| 15 | Ventilation de siège |
| 16 | Sortie de remorque |
| 17 | Sortie de remorque |
| 18 | – |
| 19 | – |
| 20 | – |
| 21 | 2016-2018 :
Rabattement électrique des sièges arrière ; 2019 : Non utilisé. |
| 22 | 2016-2018 :
Portes électriques ; 2019 : Non utilisé. |
Opel Astra K – schéma des fusibles
Année de fabrication : 2020, 2021.
Les fusibles de l’allume-cigare (prise de courant) de l’Opel Astra K sont le fusible 29 (allume-cigare / prise de courant avant) dans la boîte à fusibles du tableau de bord.
Schéma des fusibles du compartiment moteur
Emplacement du fusible
La boîte à fusibles est située à l’avant, sur le côté gauche du compartiment moteur.

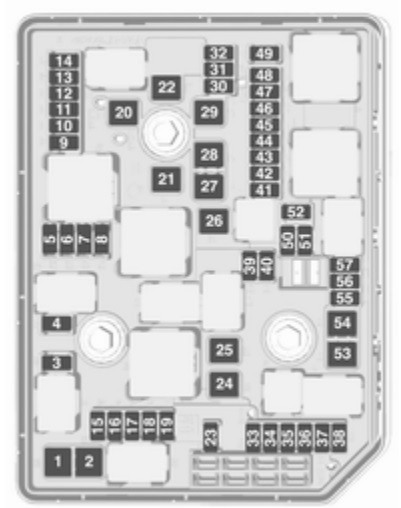

Schéma des fusibles
Affectation des fusibles dans le compartiment moteur
| Nr | Description |
|---|---|
| Nr | Description |
| 1 | Démarreur |
| 2 | Démarreur |
| 3 | Capteur de gaz d’échappement |
| 4 | Module de commande moteur |
| 5 | Fonctions moteur ; Ouverture active de la grille d’entrée d’air. |
| 6 | Module de commande de transmission |
| 7 | Système d’alerte de collision frontale ; Système de régulation automatique de la vitesse adaptative. |
| 8 | Module de commande moteur |
| 9 | Système de gestion du chauffage, de la ventilation et de la climatisation |
| 10 | Système d’échappement diesel |
| 11 | Système de verrouillage du hayon arrière ; Transmission. |
| 12 | Fonction de massage lombaire |
| 13 | Pompe à liquide chauffé ; Système d’échappement diesel. |
| 14 | Système d’échappement diesel |
| 15 | Capteur de gaz d’échappement |
| 16 | Système d’injection de carburant |
| 17 | Système d’injection de carburant |
| 18 | Système d’échappement diesel |
| 19 | – |
| 20 | – |
| 21 | – |
| 22 | ABS |
| 23 | Feux de route avant et arrière |
| 24 | – |
| 25 | Chauffage du carburant dans les moteurs diesel |
| 26 | Module de commande de transmission |
| 27 | Module électrique du hayon arrière |
| 28 | – |
| Nr | Description |
|---|---|
| 29 | Lunette arrière chauffante |
| 30 | Rétroviseur chauffant |
| 31 | – |
| 32 | Transformateur de courant continu ; Affichage LED ; Chauffage électrique ; Chauffage ; Ventilation ; Climatisation ; Contrôleur de bougies d’allumage. |
| 33 | – |
| 34 | Klaxon |
| 35 | Module de commande moteur |
| 36 | Phare droit (halogène, Eco LED) ; Phare droit (LED). |
| 37 | Phare gauche (halogène, Eco LED) |
| 38 | Phare LED ; Régulation automatique de l’éclairage. |
| 39 | Phare antibrouillard avant |
| 40 | Module de porte centrale |
| 41 | – |
| 42 | Régulation manuelle de l’éclairage |
| 43 | Pompe à carburant |
| 44 | Caméra de recul ; Rétroviseur intérieur ; Module de remorque. |
| 45 | Phare LED gauche ; Régulation automatique de l’éclairage gauche. |
| 46 | Tableau de bord |
| 47 | Verrouillage de la colonne de direction |
| 48 | Essuie-glace arrière |
| 49 | Rétroviseur extérieur. |
| 50 | Phare LED droit ; Régulation automatique de l’éclairage droit. |
| 51 | Phare gauche (LED) |
| 52 | Module de commande moteur ; Module de commande de transmission. |
| 53 | Essuie-glace avant |
| 54 | Essuie-glace avant |
| 55 | Système d’échappement diesel |
| 56 | – |
| 57 | – |

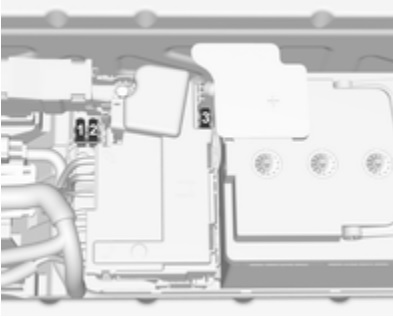

Les fusibles sont situés près de la batterie du véhicule :
| Nr | Description |
|---|---|
| 1 | Pompe à carburant |
| 2 | Module de commande moteur |
| 3 | Alimentation électrique |
Schéma des fusibles du tableau de bord

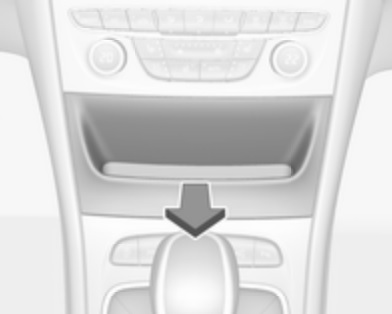

Emplacement du fusible
La boîte à fusibles est située derrière le couvercle de la console centrale.
Si le couvercle du fusible a un connecteur d’alimentation, il doit être retiré à l’aide d’un adaptateur et d’un tournevis (l’adaptateur est caché à l’intérieur de la boîte à gants).

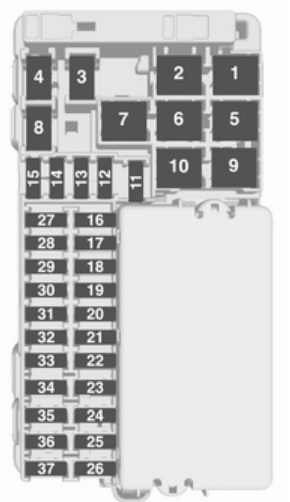

Schéma des fusibles
Affectation des fusibles dans le tableau de bord
| Nr | Description |
|---|---|
| Nr | Description |
| 1 | Chauffage des sièges arrière (uniquement dans les véhicules sans alarme) |
| 2 | Système de climatisation ; Ventilateur. |
| 3 | Siège électrique côté conducteur |
| 4 | Siège électrique côté passager. |
| 5 | Système ABS |
| 6 | Vitres électriques avant |
| 7 | – |
| 8 | Volant chauffant |
| 9 | Module de commande de carrosserie 8 |
| 10 | Vitres électriques arrière |
| 11 | Toit ouvrant |
| 12 | Module de commande de carrosserie 6 |
| 13 | Chauffage de siège (uniquement dans les véhicules sans alarme) |
| 14 | Rétroviseur extérieur |
| 15 | Module de commande de carrosserie 1 |
| 16 | Module de commande de carrosserie 7 |
| 17 | Module de commande de carrosserie 4 |
| 18 | Module de commande de carrosserie 3 |
| Nr | Description |
|---|---|
| 19 | Connecteur de données |
| 20 | Système d’airbags |
| 21 | Système de gestion du chauffage, de la ventilation et de la climatisation |
| 22 | Verrouillage centralisé – hayon arrière |
| 23 | Système de clé électronique |
| 24 | Fonction mémoire du siège à réglage électrique |
| 25 | Volant avec système d’airbags |
| 26 | Contacteur d’allumage ; Verrouillage de la colonne de direction. |
| 27 | Module de commande de carrosserie 2 |
| 28 | Prise USB |
| 29 | Allume-cigare ; Prise de courant avant. |
| 30 | Levier de vitesses |
| 31 | Essuie-glace arrière |
| 32 | Module de commande de transmission |
| 33 | Alarme ; Sirène d’avertissement. |
| 34 | Aide au stationnement ; Système de surveillance des angles morts dans les rétroviseurs ; Système d’infodivertissement ; Prise USB. |
| 35 | SOS |
| 36 | Affichage d’informations ; Tableau de bord. |
| 37 | Système audio-navigation ; Radio. |
Schéma des fusibles dans le compartiment de chargement/coffre
Emplacement du fusible
La boîte à fusibles est située sur le côté gauche du compartiment de chargement, derrière le couvercle.
Schéma des fusibles
Affectation des fusibles dans le compartiment de chargement
| Nr | Description |
|---|---|
| Nr | Description |
| 1 | – |
| 2 | – |
| 3 | Module de commande de remorque |
| 4 | – |
| 5 | – |
| 6 | – |
| 7 | – |
| 8 | – |
| 9 | – |
| 10 | – |
| Nr | Description |
|---|---|
| 11 | Amplificateur |
| 12 | Chauffage des sièges avant (dans les véhicules avec sirène d’alarme) |
| 13 | Chauffage des sièges arrière (dans les véhicules avec sirène d’alarme) |
| 14 | Allumage |
| 15 | Ventilation des sièges |
| 16 | Prise de remorque standard |
| 17 | Prise de remorque standard |
| 18 | – |
| 19 | – |
| 20 | – |
| 21 | Rabattement électrique des sièges arrière |
| 22 | – |
À propos de l’Opel Astra K (2016-2021)
L’Opel Astra K, produite de 2016 à 2021, est une voiture compacte populaire qui offre un design moderne et des technologies avancées. Ce modèle est réputé pour son efficacité et son confort, proposant diverses options de motorisation, y compris des moteurs essence et diesel. L’Astra K est équipée de nombreuses fonctionnalités de sécurité et de technologies innovantes qui améliorent le confort et la sécurité de conduite. L’intérieur du véhicule est conçu en mettant l’accent sur l’ergonomie et la qualité des matériaux, ce qui contribue à une expérience de conduite agréable.
Schéma de la boîte à fusibles de l’Opel Astra K
Cette page présente le schéma de la boîte à fusibles de l’Opel Astra K, essentiel pour l’entretien et les réparations appropriés du véhicule. Les emplacements typiques de la boîte à fusibles dans ce modèle incluent le compartiment moteur et l’habitacle, généralement près du tableau de bord. Les diagrammes sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de rechange de même ampérage afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement des circuits électriques du véhicule.
