Schéma des fusibles et relais – Opel Sintra

Concerne les véhicules fabriqués dans les années :

1996, 1997, 1998 et 1999.

Également connu sous le nom de Chevrolet Venture, Pontiac Montana.

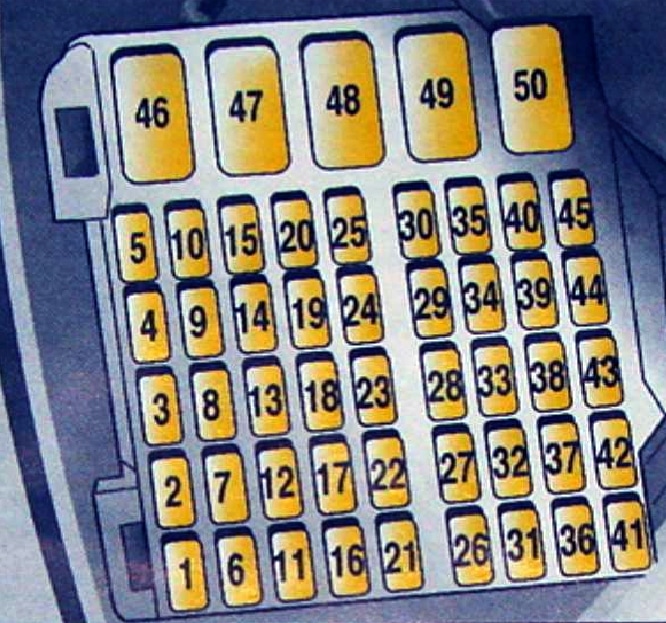

Habitacle

Situé à l’extrémité du tableau de bord.

Description

1	10A – contrôle
2	Clignotants 20A, feux stop
3	Airbag 15A, prétensionneurs de ceinture de sécurité
4	Allume-cigare 10A , ventilateur intérieur, affichage
5	Affichage d’informations 10A
6	Lave-glace 25A
7	Dégivrage de la lunette arrière 10A, climatisation, feu de route
8	Ouverture de porte 20A
9	Sièges avant chauffants 10A
10	Essuie-glace 25A
11	Unité de commande 20A
12	Verrouillage centralisé 10A, commande des rétroviseurs latéraux
13	Unité de commande 10A
14	Éclairage extérieur 15A
15	réserve
16	Verrouillage centralisé 15A, radio, affichage, climatisation
17	Clignotant 15A
18	réserve
19	Antidémarrage 10A
20	10A ABS
21	Feu de brouillard arrière 10A
22	Dégivrage de la lunette arrière 25A
23	Régulateur de hauteur de caisse 20A (bloc 30)
24	Phare gauche 10A avec feux de croisement
25	Phare droit 10A avec feux de croisement

26	Allume-cigare 30A, prises
27	Clignotants 15A, feux de position, côté gauche
28	Commande du clapet de carburant 20A
29	10A côté gauche
30	10A côté droit
31	Unité de commande 7,5 A
32	Récepteur radio 7,5A
33	Affichage 10A
34	Allume-cigare 15A
35	réserve
36	réserve
37	réserve
38	20A ABS
39	Chauffage 10A des rétroviseurs extérieurs
40	réserve
41	réserve
42	réserve
43	10A ABS
44	Antidémarrage 10A
45	réserve
46	Vitres électriques 30A
47	réserve
48	Commande 30A pour sièges avant réglables, sièges avant chauffants
49	Ventilateur de radiateur 30A, climatisation
50	Éclairage extérieur 20A

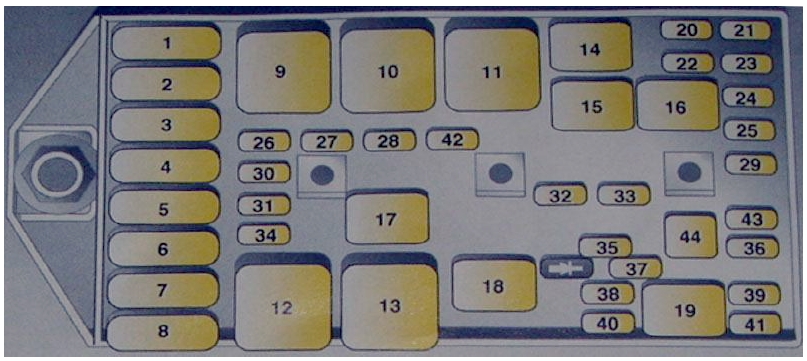

Moteur

Situé près de la batterie

Description

1	Ventilateur de radiateur 30A
2	Pompe à air 50A
3	Fusible principal 60A
4	Fusible principal 60A
5	Fusible principal 60A
6	Ventilateur de radiateur 30A
7	Fusible principal 60A
8	Démarrage 60A
9 – 19	Relais
20	fusible de rechange
21	fusible de rechange
22	fusible de rechange
23	fusible de rechange
24	fusible de rechange
25	Feux de brouillard 10A
26	Transmission automatique 10A

27	réserve
28	Capteur de position d’arbre à cames 10A
29	Klaxon 15A, alarme antivol
30	Système d’allumage 10A, unité de commande moteur
31	Feux de recul 15A
32	Phare droit 10A avec feux de route
33	Phare gauche 10A avec feux de route
34	Ventilateur de radiateur 10A
35	Pompe à carburant 10A
36	Lave-phares 20A
37	Lave-phares 10A
38	Système d’injection 10A, système de recirculation des gaz d’échappement
39	Unité de commande moteur 15A ;
40	Système d’injection 10A
41	Transmission automatique 10A, ventilateur de radiateur
42	Pompe à carburant 15A, sonde lambda
43	réserve

À propos de l’Opel Sintra (1996-1999)

L’Opel Sintra est un monospace produit de 1996 à 1999. Ce modèle a été conçu comme une voiture familiale avec beaucoup d’espace pour les passagers et les bagages. La Sintra offrait diverses options de motorisation, y compris des moteurs essence et diesel, qui fournissaient une puissance suffisante pour une conduite confortable. Grâce à son espace et sa praticité, elle est devenue un choix populaire pour les familles qui avaient besoin d’un véhicule fiable et confortable pour les longs trajets. Son design était typique des années 90, avec un accent sur la fonctionnalité et l’utilité.

Schéma de la boîte à fusibles Opel Sintra

Cette page présente le schéma de la boîte à fusibles de l’Opel Sintra, indispensable pour l’entretien correct du système électrique du véhicule. La boîte à fusibles de ce modèle est généralement située sous le tableau de bord côté conducteur ou dans le compartiment moteur. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa disposition et sa fonction.
