Opel Corsa E (2015-2016) – Boîte à fusibles

Opel Corsa E (2015) – schéma de la boîte à fusibles

Année de fabrication : 2015.

Le fusible de l’allume-cigare (prise de courant) de l’Opel Corsa E (2015) est le fusible 38 de la boîte à fusibles du tableau de bord.

Boîte à fusibles dans le compartiment moteur

Opel Corsa E – fusibles – compartiment moteur

La boîte à fusibles est située dans la partie avant gauche du compartiment moteur. Retirez le couvercle et soulevez-le jusqu’à ce qu’il s’arrête. Retirez le couvercle verticalement vers le haut.

N°	Description
1	Module d’interface de remorque
2	Interrupteur de rétroviseur extérieur
3	Capteur de batterie
4	Module de commande du châssis
5	ABS
6	Phare gauche pour feux de jour
7	–
8	Module de commande de transmission
9	Module de commande de carrosserie
10	Module de nivellement des phares ; TPMS ; Remorque.
11	Phare d’essuie-glace arrière
12	Dégivrage des vitres
13	Phare droit pour feux de jour
14	Rétroviseur dégivrant
15	–
16	Module de commande du châssis ; Kit de pompe.
17	Rétroviseur intérieur

18	Module de commande moteur
19	Pompe à carburant
20	–
21	Bobine d’injecteur
22	–
23	Système d’injection
24	Système d’essuie-glace
25	Système d’éclairage
26	Module de commande moteur
27	Vanne de coupure de chauffage
28	Module de commande moteur
29	Module de commande moteur
30	Module de commande moteur
31	Phare gauche
32	Phare principal droit
33	Module de commande moteur
34	Klaxon
35	Embrayage
36	Phares antibrouillard avant

N°	Description
1	Pompe ABS
2	Terre d’essuie-glace avant
3	Ventilateur
4	Tableau de bord
5	–
6	Chauffage de l’huile diesel
7	Transmission
8	Ventilateur de refroidissement bas
9	Ventilateur de refroidissement haut
10	Ventilateur de refroidissement
11	Moteur de démarrage

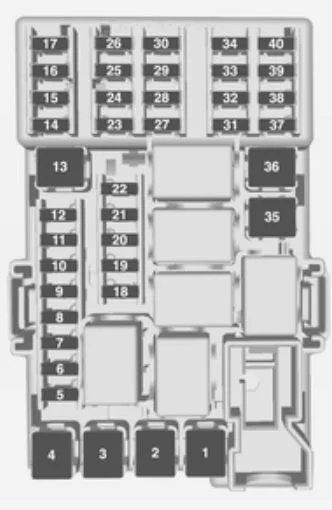

Boîte à fusibles du tableau de bord

Véhicules avec volant à gauche

La boîte à fusibles est située derrière l’interrupteur des feux sur le tableau de bord. Tenez la poignée, puis tirez et pliez l’interrupteur des feux.

Véhicules avec volant à droite

La boîte à fusibles est située derrière le couvercle de la boîte à gants. Ouvrez la boîte à gants, ouvrez le couvercle et pliez-le.

Numéro	Description
1	–
2	–
3	Vitres électriques
4	Transformateur de tension
5	Module de commande de carrosserie 1
6	Module de commande de carrosserie 2
7	Module de commande de carrosserie 3
8	Module de commande de carrosserie 4
9	Module de commande de carrosserie 5
10	Module de commande de carrosserie 6
11	Module de commande de carrosserie 7
12	Module de commande de carrosserie 8
13	–
14	Verrouillage des portes
15	Système d’airbag
16	Connexion de données
17	Allumage
18	Système de climatisation
19	Toit ouvrant

20	Assistance au stationnement ; Capteur de pluie ; Caméra avant.
21	Interrupteur de frein
22	Système audio
23	Affichage
24	–
25	Prise supplémentaire
26	Tableau de bord
27	Siège conducteur chauffant
28	–
29	–
30	Tableau de bord ; Siège chauffant ; FlexDock.
31	Klaxon
32	Siège passager chauffant
33	Volant chauffant
34	–
35	Réparation de pneus
36	–
37	Phare d’essuie-glace arrière
38	Allume-cigare
39	Vitres électriques ; Toit ouvrant ; Affichage de la transmission automatique.
40	–

Opel Corsa E (2016) – schéma de la boîte à fusibles

Année de fabrication : 2016.

Le fusible de l’allume-cigare (prise de courant) de l’Opel Corsa E (2016) est le fusible 38 de la boîte à fusibles.

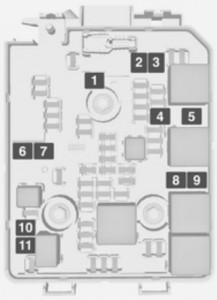

Boîte à fusibles dans le compartiment moteur

La boîte à fusibles est située dans la partie avant gauche du compartiment moteur. Retirez le couvercle et soulevez-le jusqu’à ce qu’il s’arrête. Retirez le couvercle verticalement vers le haut.

Numéro	Description
1	Module d’interface de remorque ; Système de coffre.
2	–
3	Capteur de batterie
4	Pompe à carburant du module de commande du châssis
5	ABS
6	Phare avec feux de croisement et feux de jour gauche ; Obturateur de phares au xénon avec feux de route gauche et droit.
7	–
8	Module de commande de transmission MTA ; Module de commande GPL.
9	Détection de tension du module de commande de carrosserie.
10	Réglage des phares
11	Troisième essuie-glace
12	Lunette arrière chauffante
13	Phares avec feux de croisement et feux de jour droit.
14	Rétroviseur extérieur chauffant
15	–
16	Kit d’assistance au freinage
17	Allumage, alimentation du vilebrequin

18	Module de commande moteur
19	Pompe à carburant
20	–
21	Électrovannes moteur, capteurs moteur
22	–
23	Système d’injection
24	Système d’essuie-glaces
25	–
26	Capteurs moteur
27	Vanne de coupure de chauffage
28	Module de commande moteur
29	Module de commande moteur
30	Module de commande moteur
31	Phares principaux gauche ; Feux de croisement au xénon gauche.
32	Phares principaux droit ; Feux de croisement au xénon droit.
33	Module de commande moteur
34	Klaxon
35	Embrayage du compresseur de climatisation
36	Phares antibrouillard avant

N°	Description
1	Pompe ABS
2	Essuie-glace avant
3	Ventilateur
4	Tableau de bord
5	–
6	Chauffage diesel
7	Émetteur
8	Ventilateur de refroidissement bas
9	Ventilateur (max)
10	Ventilateur de refroidissement
11	Démarrage

Boîte à fusibles du tableau de bord

Véhicules avec volant à gauche

La boîte à fusibles est située derrière l’interrupteur des feux sur le tableau de bord. Tenez la poignée, puis tirez et pliez l’interrupteur des feux.

Véhicules avec volant à droite

La boîte à fusibles est située derrière le couvercle de la boîte à gants. Ouvrez la boîte à gants, ouvrez le couvercle et pliez-le.

Numéro	Description
1	–
2	–
3	Vitres électriques
4	Transformateur de tension
5	Module de commande de carrosserie 1
6	Module de commande de carrosserie 2
7	Module de commande de carrosserie 3
8	Module de commande de carrosserie 4
9	Module de commande de carrosserie 5
10	Module de commande de carrosserie 6
11	Module de commande de carrosserie 7
12	Module de commande de carrosserie 8
13	–
14	Verrouillage des portes
15	Système d’airbags
16	Connexion de données
17	Allumage
18	Système de climatisation
19	Toit ouvrant

20	Assistance au stationnement ; Capteur de pluie ; Caméra avant.
21	Interrupteur de frein
22	Système audio
23	Affichage
24	–
25	Prise supplémentaire
26	Tableau de bord
27	Siège conducteur chauffant
28	–
29	–
30	Tableau de bord ; Siège chauffant ; FlexDock.
31	Klaxon
32	Siège passager chauffant
33	Volant chauffant
34	–
35	Réparation de pneus
36	–
37	Essuie-glace arrière
38	Allume-cigare
39	Vitres électriques ; Toit ouvrant ; Affichage de la transmission automatique.
40	–

À propos de l’Opel Corsa E (2015-2016)

L’Opel Corsa E, produite entre 2015 et 2016, est une voiture citadine compacte qui offre un design moderne et des caractéristiques pratiques. Ce modèle est réputé pour sa fiabilité et son efficacité, ce qui en fait un véhicule idéal pour les trajets quotidiens en milieu urbain. La Corsa E est équipée de diverses motorisations, y compris des moteurs essence et diesel, qui offrent différents niveaux de puissance et de consommation de carburant. L’intérieur du véhicule est conçu en mettant l’accent sur le confort et la fonctionnalité, offrant suffisamment d’espace pour les passagers et les bagages.

Schéma de la boîte à fusibles de l’Opel Corsa E

Cette page présente le schéma de la boîte à fusibles de l’Opel Corsa E, essentiel pour l’identification et le remplacement des fusibles. La boîte à fusibles de ce modèle est généralement située dans le compartiment moteur et à l’intérieur du véhicule, plus précisément sous le tableau de bord. Les diagrammes de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et le bon fonctionnement des systèmes électriques du véhicule.
