Schéma des fusibles et relais – Opel Monterey

Concerne les véhicules fabriqués entre :

1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999.

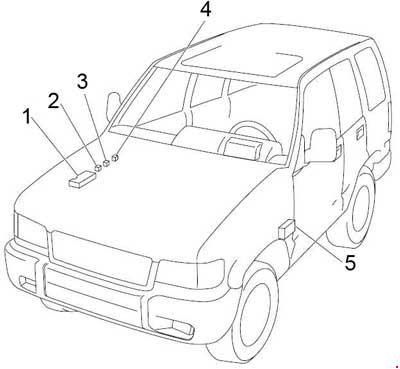

Numéro	Description
1	Boîte à fusibles
2	Relais de lampe-1
3	Relais de lampe-2
4	Relais de moteur de démarrage
5	Boîte à fusibles

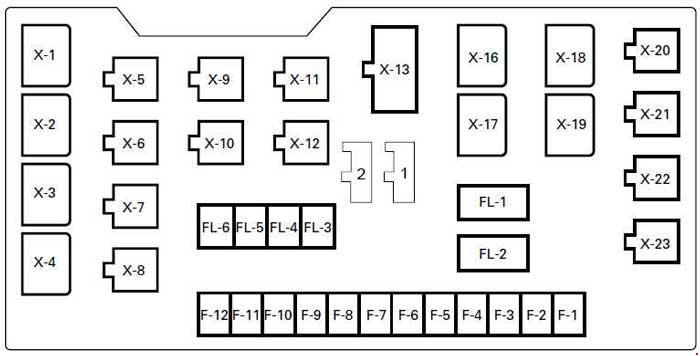

Boîte à fusibles dans le compartiment moteur

Numéro		Description
F1	—	—
F2	10	Capteur d’oxygène
F3	15	Klaxon, relais de signal sonore, signal sonore SW, avertissement de danger SW, unité clignotante, klaxon antivol, unité de commande antivol
F4	15	Phare (gauche), témoin de feux de croisement, gradateur SW, feu de virage SW, feu de brouillard SW, relais de feux de brouillard, feu de virage, relais de feux de virage
	10	Phare gauche (feu de croisement)
F5	15	Phare (droit), gradateur SW
	10	Phare droit (feu de croisement)
F6	10	Phare gauche (feu de route)
F7	10	Phare droit (feu de route)
	15	Système d’alarme antivol
F8	15	Feu de brouillard, relais de feu de brouillard
	20	Feu de brouillard, relais de feu de brouillard
F9	20	Unité hydraulique, unité de commande ABS, module de commande électronique des freins ;
F10	15	Pompe à carburant
F11	10	Feu arrière gauche
F12	15	Relais arrière, éclairage SW, feu latéral FRT, feu de stationnement, feu arrière, connecteur de câblage de remorque, unité de commande d’éclairage, éclairage, boîte à gants SW, éclairage de plaque d’immatriculation, unité de commande de clignotant A/T
	10	Feu arrière droit
Interrupteur de fusible
FL1	80	Batterie
FL2	50	Allumage, démarreur
FL3	50	Relais principal du module de commande moteur
FL4	30	Ventilateur de condenseur
FL6	40	Système hydraulique ABS, fusible F9 (ABS)
Disjoncteur
C/B-1	—	—
C/B-2	30	Relais de commande de vitres, interrupteur de commande de vitres, moteur de commande de vitres, moteur de toit ouvrant, unité de commande de toit ouvrant, interrupteur de toit ouvrant, interrupteur de sécurité, interrupteur de limiteur, interrupteur de siège, moteur d’inclinaison avant et SW, moteur d’inclinaison arrière et SW, moteur de curseur, moteur de pliage et SW

Diode
1	Module de commande moteur
2	Feu de virage
Relais
X1	Éclairage
X2	—
X3	Résistance
X4	—
X5	Thermostat de climatisation
X6	—
X7	Compresseur de climatisation
X8	Klaxon
X9	Lumière du klaxon ou du coffre
X10	—
X11	Pompe à carburant
X12	Unité de commande principale
X13	Essuie-glace avant
X14	—
X15	—
X16	Surmultiplication-1 (M/T) ou système d’alarme antivol
X17	Moteur de démarrage (essence) charge (Diesel)
X18	Changement en roulant
X19	Ventilateur de condenseur
X20	Régulateur de vitesse principal
X21	Surmultiplication-2 (M/T ; avec ABS)
X22	Feu de virage ou feu de brouillard arrière
X23	Feux de brouillard

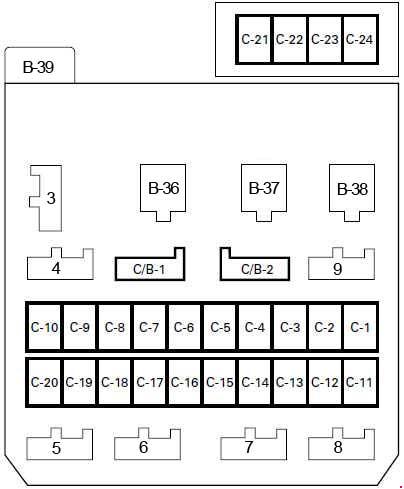

Boîte à fusibles dans l’habitacle

Numéro	Ampérage [A]	Description
C1	10	Relais de moteur de démarrage, démarrage d’embrayage SW (M/T), mode SW (A/T), contrôleur antivol, DERM (SRS)
C2	15	Sièges chauffants SW (gauche et droit), sièges chauffants (gauche et droit)
C3	15	Module de commande de transmission, clignotants SW, clignotant avant, clignotant arrière, clignotant, clignoteur, relais de feux de virage, feu de recul, feu de recul SW (M/T), mode SW (A/T), unité de commande d’indicateur de transmission A/T, éclairage SW, unité de commande de verrouillage de transmission A/T, indicateur de transmission A/T, unité de régulateur de vitesse, annulation SW
	10	Module de commande de transmission, clignotants SW, clignotant avant, clignotant arrière, clignotant, clignoteur, relais de feux de virage, feu de recul, feu de recul SW (M/T), mode SW (A/T), unité de commande d’indicateur de transmission A/T, éclairage SW, unité de commande de verrouillage de transmission A/T, indicateur de transmission A/T, unité de régulateur de vitesse, annulation SW
C4	10	Régulateur de vitesse, dégivrage de lunette arrière SW, relais de dégivrage de lunette arrière, témoin de dégivrage de lunette arrière SW, embrayage SW (M/T), transmission SW-1, 2 (M/T), transmission SW-3, 4 (M/T), annulation SW (SW connecté), régulateur de vitesse principal SW, relais principal de régulateur de vitesse, témoin de régulateur de vitesse, régulateur de vitesse SW, rétroviseur extérieur, dégivrage de rétroviseur extérieur SW, unité de commande de verrouillage de transmission A/T, relais de vitre électrique, module de commande électronique des freins, module de commande de transmission, capteur G, relais de surmultiplication-2, indicateur de surmultiplication (compteur)
C5	15	Essuie-glace et lave-glace de pare-brise SW, moteur d’essuie-glace de pare-brise, moteur de lave-glace de pare-brise, relais d’essuie-glace intermittent de pare-brise
C6	10	Essuie-glace et lave-glace de lunette arrière SW, moteur de lave-glace de lunette arrière, moteur d’essuie-glace de lunette arrière, relais d’essuie-glace intermittent de lunette arrière
C7	10	Essuie-glace de phare SW, moteur d’essuie-glace de phare, moteur de lave-glace de phare, horloge d’essuie-glace de phare
C8	15	Générateur, relais principal ECM, VSV ; EGR, VSV : panier, VSV : admission d’air (DOHC)
C9	15	Module de commande d’allumage, module de commande moteur
	15	Coupure de carburant (4JG2)
C10	10	Capteur de vitesse du véhicule, signal sonore de rappel, compteur et indicateur (voltmètres, indicateur de température du liquide de refroidissement moteur, compte-tours, tachymètre, indicateur de pression d’huile, indicateur de carburant), indicateur et témoin d’avertissement (système antivol, antivol de roues arrière, ceinture de sécurité, contrôle moteur, niveau de carburant bas, 4WD, pression d’huile, changement de vitesse supérieur, système de freinage, charge, température d’huile A/T, témoin de régulateur de vitesse, témoin de transmission, témoin de système de traction électrique, témoin de conduite hivernale), 4WD SW, frein de stationnement SW, ceinture de sécurité SW, différentiel de frein SW Module de commande électronique des freins, module de commande moteur, unité de commande antivol de roues arrière
C11	10	Audio, rétroviseur extérieur, commande de rétroviseur extérieur SW, rétroviseur de porte rabattable SW, horloge numérique, haut-parleur
C12	20	Allume-cigare
C13	10	Contrôleur antivol
C14	15	Feux de freinage SW (sans régulateur de vitesse), frein SW (avec régulateur de vitesse), unité de commande antivol de roues arrière, feu de freinage, module de commande de transmission, module de commande électronique des freins, connecteur de câblage de remorque, régulateur de vitesse, unité de commande de verrouillage de changement de vitesse A/T, relais de désactivation de verrouillage
C15	20	Klaxon, relais de klaxon, klaxon SW, témoin d’avertissement SW, clignoteur, klaxon antivol, témoin d’avertissement, son
	20	Téléphone
C16	10	Horloge numérique, son, éclairage de dôme, éclairage de carte, éclairage de coffre, éclairage de plafond, porte SW (avant, arrière, hayon arrière), antenne, contrôleur antivol, rappel de clé SW, ceinture de sécurité, signal sonore et lumineux de rappel de clé

C17	25	Dégivrage de lunette arrière, relais de dégivrage de lunette arrière
C18	20	Témoin d’avertissement antivol, verrouillage de porte avant et vitre électrique SW, clé de verrouillage de porte SW, actionneur de verrouillage de porte (avant et arrière)
C19	25	Moteur de ventilateur, résistance de ventilateur SW
C20	10	Pression SW, relais de thermostat de climatisation, relais de compresseur de climatisation, embrayage magnétique (compresseur de climatisation), climatisation SW, thermostat électrique, ventilateur SW
C21	10	Témoin d’avertissement SRS (compteur)
C22	10	DERM
C23	10	Module de gonflage passager, DERM
C24	10	Capteur d’armement bipolaire, DERM, groupe de bobines SRS, module de gonflage du contrôleur
Diode
3	Dôme lumineux antivol
4	Protection antivol (DOHC)
5	Rappel pour les témoins antivol
6	Interrupteur de mode (DOHC)
7	Régulateur de vitesse RWAL (antivol de roues arrière)
8	—
9	Module de commande électronique des freins (DOHC)
Relais
B36	Chauffage et climatisation
B37	Alimentation des vitres
B38	Dégivrage de lunette arrière
B39	Unité clignotante

À propos de l’Opel Monterey (1991-1999)

L’Opel Monterey, produite de 1991 à 1999, est un SUV robuste conçu pour ceux qui ont besoin d’un véhicule fiable pour différents terrains. Ce modèle se caractérise par une construction solide et un intérieur spacieux, offrant un confort pour le conducteur et les passagers. L’Opel Monterey était disponible avec diverses motorisations, y compris des moteurs essence et diesel, qui offraient une puissance suffisante pour la conduite en ville et hors route. Grâce à sa polyvalence et sa durabilité, il est devenu populaire auprès des conducteurs qui avaient besoin d’un véhicule capable de gérer des conditions difficiles.

Schéma de la boîte à fusibles de l’Opel Monterey

Cette page présente le schéma de la boîte à fusibles de l’Opel Monterey, essentiel pour l’identification et l’entretien des systèmes électriques du véhicule. La boîte à fusibles est généralement située à l’intérieur du véhicule, sous le tableau de bord ou dans le compartiment moteur. Les diagrammes montrent les numéros des fusibles, leurs valeurs d’ampérage et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr et efficace du véhicule.
