Opel Movano A (1998-2010) – boîte à fusibles

Schémas des boîtes à fusibles et des relais – Opel Movano A

Concerne les véhicules fabriqués entre les années :

1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 et 2010.

Compartiment moteur

Situé sous le capot, à gauche du tableau de bord.

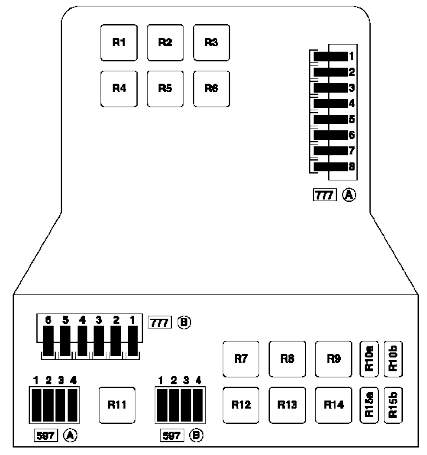

Vue détaillée du compartiment moteur, situé sous le capot.

Description des relais

  • Relais de suspension pneumatique R1
  • Relais R2 pour le fonctionnement du moteur pour les moteurs G9T et G9U en version bus 16 places ou pour les équipements supplémentaires
  • R3 Relais de pare-brise chauffant
  • R4 Non utilisé
  • R5 Non utilisé
  • R6 Non utilisé
  • R7 Relais de ventilateur de refroidissement 2 sur les véhicules avec climatisation
  • R8 Non utilisé
  • R9 Relais de chauffage additionnel 3
  • R10a Non utilisé
  • R10b Non utilisé
  • R11 Relais de chauffage additionnel 2
  • Relais ECU moteur R12
  • R13 Relais de chauffage additionnel 1
  • R14 Relais de ventilateur de refroidissement moteur 1 sur les véhicules avec chauffage et climatisation
  • Relais de compresseur de climatisation R15a
  • Relais de chauffage diesel R15b

Description des fusibles

Tableau A (777)

  1. 70A Fusible d’alimentation de la boîte à fusibles de l’habitacle, interrupteur d’éclairage extérieur et de clignotants, allumage
  2. 30A Fusible du panneau de commande de la climatisation
  3. 70A Fusible d’alimentation de la boîte à fusibles de l’habitacle, interrupteur d’éclairage extérieur des clignotants
  4. Non utilisé
  5. 70A Fusible d’alimentation du relais après contact 1, relais de pare-brise chauffant, boîte à fusibles de l’habitacle
  6. 30A Fusible du relais de suspension pneumatique
  7. 70A Fusible du relais de pare-brise chauffant
  8. 60A Fusible du relais de puissance de l’ECU ABS

Tableau B (777)

  1. 70A Fusible pour l’alimentation du chauffage additionnel
  2. 50A Relais du ventilateur électrique du système de refroidissement moteur 1, relais de basse vitesse du ventilateur électrique du système de refroidissement moteur
  3. 30A Relais de chauffage additionnel 1
  4. 40A Uniquement pour moteur ZD3 : Relais du ventilateur électrique du système de refroidissement moteur 2
  5. 70A Relais de chauffage additionnel 2 et 3
  6. Relais fusible 30A pour le groupe de pompe de transmission

Tableau A (597)

  1. 20A Fusible du circuit moteur
  2. 10A Fusible du relais de pompe à carburant
  3. Non utilisé
  4. 25A Système d’injection ECU

Tableau B (597)

  1. 30A Relais de chauffage additionnel 3
  2. 30A Relais de chauffage additionnel 2
  3. 30A Relais de chauffage additionnel 1
  4. 5A Fusible d’alimentation de la carte de contacts pour équipements supplémentaires

Habitacle

Boîte à fusibles

Située sous le tableau de bord, derrière la protection.

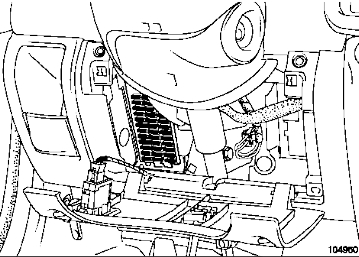

Emplacement de la boîte à fusibles sous le tableau de bord.

Type 1

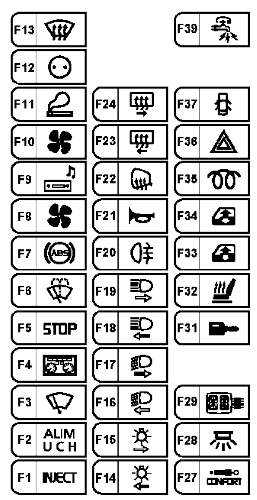

Boîte à fusibles de type 1, cachée derrière la protection.

Description

  • F1 5A ECU, relais de démarreur, prise de diagnostic
  • F2 10A UCH, allume-cigare première rangée, verrouillage centralisé, pare-brise chauffant, régulation de vitesse minimale, relais de feu arrière de brouillard, panneau de commande de climatisation, régulation de vitesse, interrupteur de feux de stop, régulation de vitesse, suspension pneumatique, régulation d’angle de phares, élément chauffant de pare-brise, ECU d’aide au stationnement, régulateur de vitesse, ECU de suspension pilotée
  • F3 30A Fusible de l’interrupteur d’essuie-glace/lave-glace, UCH
  • F4 15A Fusible du tableau de bord, ECU d’airbag, tachygraphe
  • F5 15A Fusible de l’interrupteur de feux de stop, alternateur, interrupteur de feux de recul, relais de feux de recul
  • F6 15A Fusible de l’interrupteur d’essuie-glace/lave-glace, moteur d’essuie-glace de pare-brise
  • Fusible ABS F7 5A, capteur de vitesse du véhicule
  • F8 15A Relais de ventilateur de refroidissement moteur, relais de compresseur de climatisation, relais de chauffage diesel
  • F9 10A Fusible du système audio, écran multifonction, interface radiotéléphone, module de communication central
  • F10 30A Fusible du panneau de commande de la climatisation
  • F11 10A Fusible de l’allume-cigare
  • F12 15A Fusible de la prise d’accessoires
  • F13 5A Relais, ordinateur d’injection
  • F14 5A Fusible du feu de position gauche, feu arrière gauche, éclairage de plaque d’immatriculation gauche, prise de remorque, UCH, système audio, écran multifonction
  • F15 5A Fusible du feu de position droit, feu arrière gauche, éclairage de plaque d’immatriculation droit, prise de remorque, tableau de bord
  • F16 10A Fusible du phare gauche (feu de croisement), interrupteur de commande d’angle de phares
  • F17 10A Fusible du phare droit (feu de croisement)
  • F18 10A Fusible du phare gauche (feu de route), tableau de bord
  • F19 10A Fusible du phare droit (feu de route)
  • F20 10A Fusible du feu arrière de brouillard, prise de remorque
  • F21 15A Fusible du klaxon
  • F22 5A Fusible des éléments chauffants des rétroviseurs extérieurs
  • F23 20A Fusible de dégivrage de la vitre arrière droite
  • F24 20A Fusible de dégivrage de la vitre arrière gauche
  • F25 Non utilisé
  • F26 Non utilisé
  • F27 5A Fusible du relais de suspension
  • F28 15A Fusible du tachygraphe, tableau de bord, sirène d’avertissement, prise de diagnostic, capteur d’avertissement antivol
  • F29 10A Fusible du système audio, écran multifonction, interface radiotéléphone, module de communication central
  • F30 Non utilisé
  • F31 5A Fusible du capteur de collision, UCH
  • F32 15A Fusible du chauffage de siège avant, interrupteur de rétroviseur extérieur
  • F33 20A Interrupteur de fusible, porte conducteur avec vitre électrique, interrupteur de vitre, porte passager
  • F34 20A Fusible du relais temporisé d’alimentation de vitre
  • F35 20A Relais, chauffage diesel
  • F36 15A Fusible de l’interrupteur d’arrêt d’urgence
  • F37 30A Fusible de l’interrupteur de verrouillage centralisé
  • F38 Non utilisé
  • F39 30A Fusible de l’interrupteur consommateur (alimentation des fusibles F27, F28, F29 et F31)
Leggere  Opel Insignia A (2008-2017) – batteries

Type 2

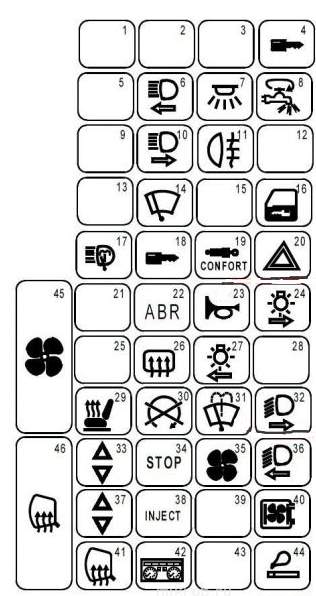

Illustration de la boîte à fusibles de type 2.

Description

  1. Réservé
  2. Réservé
  3. Réservé
  4. 20A – Antivandalisme, capteur de chocs
  5. Réservé
  6. 10A – Phare gauche (feu de route), tableau de bord
  7. 15A – Plafonnier, mémoire du système audio, tableau de bord, récepteur de télécommande de verrouillage des portes, éclairage intérieur, indicateur avec horloge intégrée, relais de commande de verrouillage des portes, tachygraphe
  8. 30A – Répartiteur de fusibles pour les consommateurs d’énergie électrique
  9. Réservé
  10. 10A – Phare droit (feu de route)
  11. 7,5A – Feux arrière de brouillard, tableau de bord
  12. Réservé
  13. Réservé
  14. 20A – Moteur d’essuie-glace de pare-brise
  15. Réservé
  16. 25A – Verrouillage centralisé des portes
  17. 30A – Lave-phares
  18. 2A – Prise de diagnostic du système de diagnostic OBD2
  19. 5A – Suspension pneumatique
  20. 15A – Alarme, prise de diagnostic
  21. Réservé
  22. 2A – Système anti-blocage (ABS)
  23. 15A – Klaxon
  24. 7,5A – Ampoules côté droit, éclairage de plaque d’immatriculation
  25. Réservé
  26. 5A – Élément chauffant de la vitre arrière
  27. 20A – Feux de position gauches, éclairage de plaque d’immatriculation, éclairage des commandes et interrupteurs d’allume-cigares
  28. Réservé
  29. 15A – Siège chauffant
  30. 20A – Électrovanne d’arrêt des moteurs Diesel, système de chauffage, système d’injection.
  31. 15A – Nettoyeur, lave-glace de pare-brise
  32. 10A – Phare droit (feu de croisement)
  33. 25A – Lève-vitre électrique pour la porte passager
  34. 20A – Feux de stop, feux de recul
  35. 20A – Ventilateur électrique d’admission d’air dans l’habitacle
  36. 10A – Relais temporisé de lave-phares, phare gauche (feu de croisement), tableau de bord
  37. 25A – Vitre électrique dans la porte conducteur
  38. 7,5A – ECU du système d’injection
  39. Réservé
  40. 20A – Système audio, relais de tachymètre, relais de chauffage diesel
  41. 10A – Éléments chauffants des rétroviseurs extérieurs
  42. 15A – Indicateur d’éclairage extérieur non désactivé, tableau de bord
  43. Réservé
  44. 25A – Allume-cigare
  45. 40A – Moteur électrique du ventilateur d’admission d’air dans l’habitacle du véhicule avec climatisation
  46. 40A – Élément chauffant de la vitre arrière
Leggere  Opel Meriva A (2002-2010) – boîte à fusibles

Boîte à fusibles de relais

Ces modules sont montés sur la carte de relais de l’habitacle, sur le côté gauche du tableau de bord.

Type 1

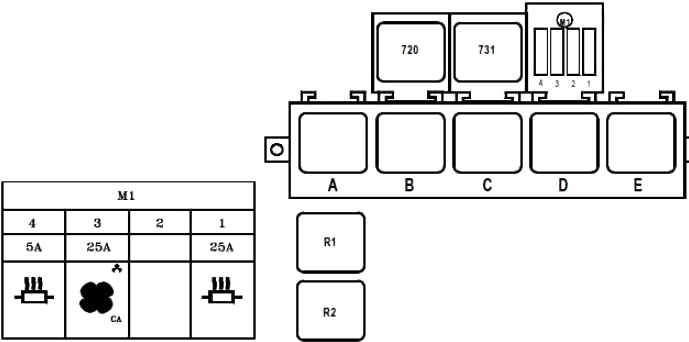

Boîte à fusibles de relais de type 1.

Description

F1 25 Bus 9 places : + Alimentation batterie avant coupure batterie sortie chauffage
F2 – Bus 9 places : non utilisé
F3 25 Bus 9 places : Relais de condensateur
F4 5 Bus 9 places : + Alimentation batterie avant coupure batterie contrôle chauffage
Relais
A + Après contact 1
B Non utilisé
C Vitesse du ventilateur de l’habitacle 4
D Coupure de chauffage indépendante
E Pare-brise et rétroviseurs latéraux chauffants
R1 Bus 9 places : Climatisation + alimentation après contact
R2 Bus 9 places : Condensateur
720 Coupure de climatisation
731 Pare-brise chauffant

Type 2

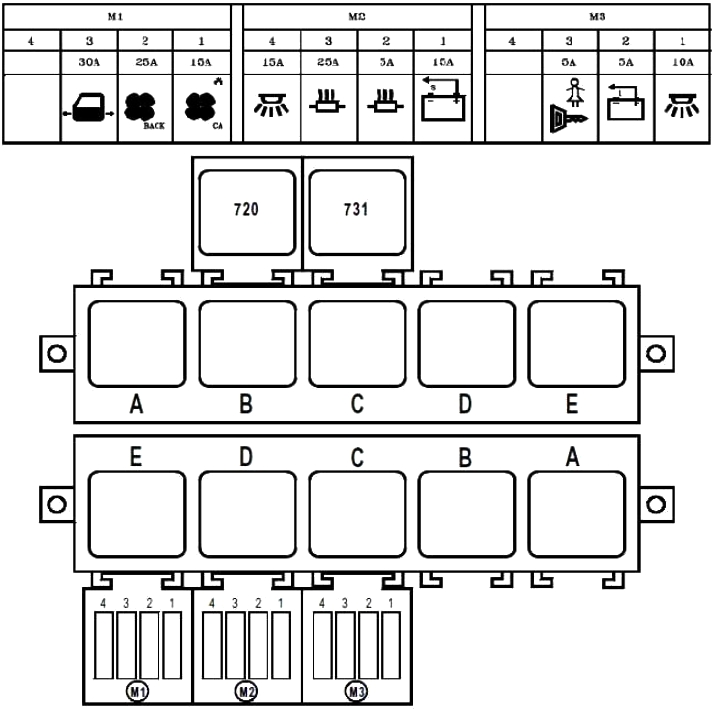

Boîte à fusibles de relais de type 2.

Description

Module 1 (M1)
F1 15 Relais de condensateur
F2 25 + Après relais d’allumage 2
F3 30 Alimentation des portes électriques après coupure batterie
F4 – Non utilisé
Module 2 (M2)
F1 15 Relais de coupure batterie
F2 5 + Alimentation batterie avant coupure batterie contrôle chauffage
F3 25 + Alimentation batterie avant coupure batterie sortie chauffage
F4 15 Signalisation lumineuse et pour les pieds + alimentation batterie après coupure batterie
Module 3 (M3)
F1 10 + Alimentation relais d’allumage 2 (299-752) – portes électriques – éclairage passagers – verrouillage centralisé
F2 5 Arrêt d’urgence – interrupteur ouvert
F3 5 Verrouillage des portes arrière + après allumage
F4 – Non utilisé
Relais
720 Coupure de climatisation
Rangée supérieure
A + Après contact 1
B Feux de brouillard
C Vitesse du ventilateur de l’habitacle 4
D Coupure de chauffage indépendante
E Pare-brise et rétroviseurs latéraux chauffants
Rangée inférieure
A Coupure batterie
B Verrouillage de coupure batterie
C + Après contact 2
D Évaporateur
E Condensateur

Fusibles de batterie

Ces fusibles sont situés sur la borne positive de la batterie.

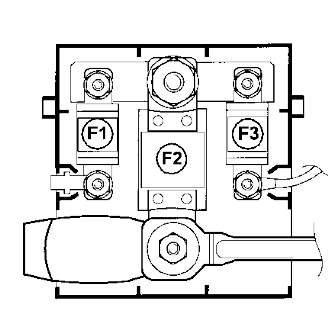

Schéma des fusibles de batterie.

  • F1 40A Boîte à fusibles de l’habitacle
  • F2 – 400A – Alimentation de la boîte à fusibles des circuits d’alimentation, du démarreur, du système de démarrage
  • F3 – 40A – Fusible du relais de puissance de l’ordinateur d’injection
Leggere  Opel/Vauxhall Movano (1997-2010)

À propos de l’Opel Movano A (1998-2010)

L’Opel Movano A, produit de 1998 à 2010, est un véhicule utilitaire populaire, caractérisé par sa robustesse et sa fiabilité. Ce modèle a été conçu pour répondre aux besoins des petites et moyennes entreprises, offrant un espace de chargement suffisant et des sièges confortables pour le conducteur et les passagers. L’Opel Movano A était disponible avec diverses options de motorisation, y compris des moteurs diesel, qui offraient une puissance et une efficacité suffisantes pour une utilisation quotidienne. Son design pratique et la variabilité de son intérieur permettaient d’adapter le véhicule à différents besoins, ce qui le rendait populaire auprès des artisans et des entrepreneurs.

Schéma de la boîte à fusibles Opel Movano A

Cette page présente le schéma de la boîte à fusibles de l’Opel Movano A, indispensable pour l’entretien et la réparation corrects des systèmes électriques du véhicule. Les emplacements typiques de la boîte à fusibles pour ce modèle incluent l’espace sous le tableau de bord et le compartiment moteur. Les schémas détaillent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc essentiel de veiller à son entretien correct et au remplacement des fusibles selon les recommandations du fabricant.
