Opel Combo C (2001-2011) – Boîte à fusibles
Opel Combo C (2001-2011) – schéma des fusibles
Année de fabrication : 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Le fusible de l’allume-cigare (prise de courant) de l’Opel Combo C (2001-2011) est le fusible 25 du panneau de fusibles.
Panneau de fusibles dans le compartiment moteur

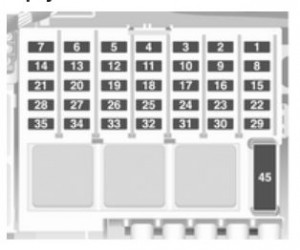

Panneaux de fusibles des véhicules équipés du moteur Z13DTJ
| Numéro | Description |
| 1 | Unité de commande centrale |
| 2 | Unité de commande du moteur |
| 3 | Instruments ;
Écran d’information ; Interrupteur d’éclairage ; Klaxon ; Feux de détresse ; Antidémarrage. |
| 4 | Équipement de remorquage ;
Éclairage de la plaque d’immatriculation. |
| 5 | Fenêtre électrique (gauche) |
| 6 | – |
| 7 | – |
| 8 | Moteur de démarrage |
| 9 | Système d’injection de carburant ;
Pompe à carburant ; Chauffage stationnaire. |
| 10 | Klaxon |
| 11 | Unité de commande centrale |
| 12 | Écran d’information ;
Système d’infodivertissement. |
| 13 | Système d’alarme antivol |
| 14 | Rétroviseurs extérieurs |
| 15 | Unité de pulvérisation du pare-brise |
| 16 | Éclairage d’accueil |
| 17 | Unité de commande centrale |
| 18 | – |
| 19 | Fenêtre électrique (droite) |
| 20 | – |
| 21 | – |
| 22 | Unité de commande centrale ;
Antidémarrage. |
| 23 | Essuie-glaces |
| 24 | Système audio-navigation ;
Écran d’information ; Interrupteur d’éclairage ; Feu auxiliaire ; Clignotants ; EPS. |
| 25 | Feux de recul ;
Allume-cigare ; Prise électrique. |
| 26 | Chauffage de siège (droit) |
| 27 | Chauffage de siège (gauche) |
| 28 | ABS |
| 29 | Essuie-glace arrière |
| 30 | Unité de commande du moteur |
| 31 | Système de climatisation |
| 32 | ABS ;
Transmission manuelle automatisée ; Airbag. |
| 33 | Contrôle moteur |
| 34 | Chauffage du filtre à carburant |
| 35 | Vitres électriques ;
Système d’infodivertissement. |
| 36 | Feux de brouillard (gauche) |
| 37 | Feux de brouillard (droit) |
| 38 | Feu arrière gauche, feu de position gauche |
| 39 | Feu arrière droit, feu de position droit |
| 40 | Feu de freinage |
| 41 | Feux de brouillard |
| 42 | Feu de brouillard arrière |
| 43 | Feux de route (gauche) |
| 44 | Feux de route (droit) |
| 45 | Ventilateur |
| 46 | Unité de commande du moteur |
| 47 | Lunette arrière chauffante |
| 48 | Moteur de démarrage |
| 49 | EPS |
| 50 | ABS |
| 51 | Moteur essence :
transmission manuelle automatisée ; Moteur diesel : unité de commande du moteur. |
| 52 | Ventilateur de radiateur |
| 53 | Ventilateur de refroidissement, système de climatisation |
| 54 | Transmission manuelle automatisée |

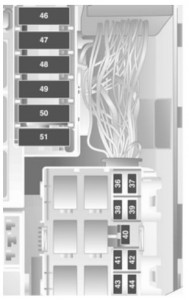

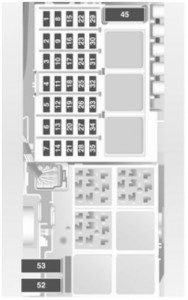

Panneaux de fusibles des véhicules avec d’autres moteurs
| Numéro | Description |
| 1 | Unité de commande centrale |
| 2 | Unité de commande du moteur |
| 3 | Instruments ;
Écran d’information ; Interrupteur d’éclairage ; Klaxon ; Feux de détresse ; Antidémarrage. |
| 4 | Accessoires de remorquage ;
Éclairage de la plaque d’immatriculation. |
| 5 | Fenêtre électrique (gauche) |
| 6 | – |
| 7 | – |
| 8 | Moteur de démarrage |
| 9 | Système d’injection de carburant ;
Pompe à carburant ; Chauffage stationnaire. |
| 10 | Klaxon |
| 11 | Unité de commande centrale |
| 12 | Écran d’information ;
Système d’infodivertissement. |
| 13 | Système d’alarme antivol |
| 14 | Rétroviseurs extérieurs |
| 15 | Système de pulvérisation du pare-brise |
| 16 | Éclairage de confort |
| 17 | Unité de commande centrale |
| 18 | – |
| 19 | Fenêtre électrique (droite) |
| 20 | – |
| 21 | – |
| 22 | Unité de commande centrale ;
Antidémarrage. |
| 23 | Essuie-glaces |
| 24 | Système audio-navigation ;
Écran d’information ; Interrupteur d’éclairage ; Feu auxiliaire ; Clignotants ; EPS. |
| 25 | Feux arrière ;
Allume-cigare ; Prise électrique. |
| 26 | Chauffage de siège (droit) |
| 27 | Chauffage de siège (gauche) |
| 28 | ABS |
| 29 | Essuie-glace arrière |
| 30 | Unité de commande du moteur |
| 31 | Système de climatisation |
| 32 | ABS ;
Transmission manuelle automatisée ; Airbag. |
| 33 | Contrôle moteur |
| 34 | Chauffage du filtre à carburant |
| 35 | Vitres électriques ;
Système d’infodivertissement. |
| 36 | Feux de position (gauche) |
| 37 | Feux de position (droit) |
| 38 | Feu arrière gauche, feu de position gauche |
| 39 | Feu arrière droit, feu de position droit |
| 40 | Feu de freinage |
| 41 | Feux de brouillard |
| 42 | Feu de brouillard arrière |
| 43 | Feux de route (gauche) |
| 44 | Feux de route (droit) |
| 45 | Ventilateur |
| 46 | Unité de commande du moteur |
| 47 | Lunette arrière chauffante |
| 48 | Moteur de démarrage |
| 49 | EPS |
| 50 | ABS |
| 51 | Moteur essence :
transmission manuelle automatisée ; Moteur diesel : unité de commande du moteur |
| 52 | Ventilateur de radiateur |
| 53 | Ventilateur de refroidissement ;
Système de climatisation. |
| 54 | Transmission manuelle automatisée |
À propos de l’Opel Combo C (2001-2011)
L’Opel Combo C, produit de 2001 à 2011, est un véhicule utilitaire pratique et fiable qui a gagné en popularité, notamment auprès des petites entreprises et des familles. Ce modèle est construit sur la plateforme de l’Opel Corsa et offre diverses variantes de carrosserie, y compris une version à empattement allongé. Le Combo C est réputé pour son espace et sa flexibilité, ce qui le rend idéal pour le transport de marchandises ou d’un plus grand nombre de passagers. Le véhicule était disponible avec différentes motorisations, y compris des moteurs essence et diesel, qui offraient des performances fiables et une consommation de carburant efficace.
Schéma de la boîte à fusibles de l’Opel Combo C
Cette page présente le schéma de la boîte à fusibles de l’Opel Combo C, essentiel pour identifier et résoudre les problèmes du système électrique du véhicule. Dans ce modèle, la boîte à fusibles est généralement située sous le tableau de bord côté conducteur et également dans le compartiment moteur. Les diagrammes de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important de connaître sa disposition et ses fonctions.
