Nissan Quest (1998-2016) – Boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles du Nissan Quest (1998–2016), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).

Nissan Quest (1998-2002) – Schéma de la boîte à fusibles

Année de production : 1998, 1999, 2000, 2001.

Le fusible de l’allume-cigare (prise de courant) du Nissan Quest (1998-2002) est le fusible 6 de la boîte à fusibles de l’habitacle.

Habitacle

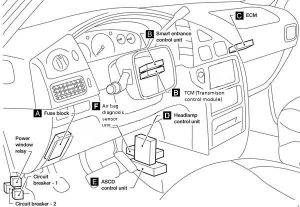

Vue de l'habitacle du Nissan Quest (1998-2002) montrant l'emplacement des fusibles.
Nissan Quest – Schéma des fusibles – Habitacle

Boîte à fusibles de l’habitacle

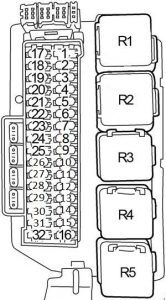

Détail de la boîte à fusibles de l'habitacle du Nissan Quest (1998-2002).
Nissan Quest – Schéma de la boîte à fusibles – Boîte à fusibles de l’habitacle
Amp [A] Description
1 7,5 Sièges avant chauffants
2 10 Module de commande de transmission (TCM) ;

Moteur d’essuie-glace arrière ;

Module EATC.

3 10 Module de capteur de diagnostic d’airbag
4 10 Valve IACV-AAC ;

Valve de dérivation de la valve de coupure de vide ;

Module de commande moteur (ECM) ;

Connecteur de liaison de données ;

Électrovanne de commutation carte/baro ;

Capteur de position du papillon ;

Valve de commande de purge du canister EVAP.

5 7,5 Commutateur de rétroviseur extérieur à distance ;

SECU.

6 20 Allume-cigare
7 20 Point d’alimentation arrière
8 20 Moteur d’essuie-glace avant ;

Moteur de lave-glace avant ;

Amplificateur d’essuie-glace avant.

9 10 Moteur d’essuie-glace arrière ;

Moteur de lave-glace arrière.

10 15 ’01 -’02 :

Audio ;

Moniteur vidéo ;

Amplificateur de subwoofer.

7,5 ’98 -’00 :

Audio

11 20 ’01 -’02 :

Point d’alimentation arrière (monté sur console)

20 ’98 -’00 :

Amplificateur de subwoofer

12 7,5 Unité de commande des phares ;

Module de commande moteur (ECM).

13 7,5 Unité de commande de climatisation ;

Relais de climatisation ;

Unité EATC ;

Actionneurs de mélange d’air et de mode ;

Électrovanne IACC-FICD.

14 20 Dégivreur de lunette arrière
15 20 Dégivreur de lunette arrière
16 10 Commutateur de dégivreur de lunette arrière ;

Rétroviseurs chauffants.

17 10 Feux de position avant ;

Phare avant combiné ;

Commutateur combiné.

18 7,5 Éclairage
19 10 Feu arrière combiné ;

Ampoule d’immatriculation de remorque.

20 10 Audio, changeur de CD ;

Télécommande audio arrière ;

Panneau de commande FES.

21 15 Éclairage intérieur ;

Commande de siège et de rétroviseur à mémoire ;

Moteur de toit ouvrant.

22 20 Commutateur de feux de freinage ;

Unité de commande de frein de remorque.

23 10 Commutateur de feux de détresse ;

Témoin de sécurité.

24 15 Moteur de ventilateur arrière
25 15 Moteur de ventilateur arrière
26 7,5 Capteur d’oxygène chauffé
27 10 Commutateur de danger
28 20 Moteur de ventilateur avant ;

Unité de commande de vitesse de ventilateur avant.

29 10 Connecteur de liaison de données ;

Compteur combiné ;

Commutateur de frein ASCD ;

Relais de climatisation ;

Relais de ventilateur de refroidissement ;

Relais de moteur de ventilateur arrière ;

Unité de commande de siège et de rétroviseur à mémoire ;

Unité de commande ASCD.

30 10 Actionneur ABS et unité électrique ;

Commutateur de position de stationnement et de point mort ;

Unité de commande des phares ;

SECU ;

Module de commande de transmission (TCM).

31 20 Moteur de ventilateur avant ;

Unité de commande de vitesse de ventilateur avant.

32
Relais
R1 Feu arrière
R2 Allumage
R3 Accessoires
R4 Dégivreur de lunette arrière
R5 Ventilateur

Boîte à fusibles du compartiment moteur

Schéma de la boîte à fusibles du compartiment moteur du Nissan Quest.
Nissan Quest – Schéma de la boîte à fusibles – Boîte à fusibles du compartiment moteur
Amp [A] Description
33 10 Injecteurs ;

Module de commande moteur (ECM).

34 10 Relais du module de commande moteur (ECM) ;

Connecteur de liaison de données.

35 10 Alternateur
36 15 Phare droit
37 15 Phare gauche
38 7,5 Relais des feux de brouillard avant
39 7,5 SECU ;

Relais de sécurité du véhicule.

40
41 20 Relais de l’électrovanne ABS
42 15 Relais de klaxon
43 15 Relais de pompe à carburant
44 7,5 Détection du ventilateur de refroidissement
45
46
47
A 100 Relais d’allumage (fusible : « 26 », « 27 », « 29 », « 30 ») ;

Relais d’accessoires (fusible : « 5 », « 6 », « 7 », « 8 », « 9 ») ;

(fusible : « 17 », « 18 », « 19 ») ;

Fusible : « 2 », « 20 », « 21 », « 22 », « 23 ».

Leggere  Nissan Altima (1998-2018) – Boîte à fusibles
B 140 Alternateur ;

Fusible : « A », « C », « F », « G », « 38 », « 39 », « 41 », « 42 ».

C 65 Relais du moteur de ventilateur avant

(fusible : « 28 », « 31 »)

D
E
F 30 Disjoncteur 1

(SECU, relais de lève-vitre) ;

Disjoncteur 2

(prise de courant).

G 40 Relais du moteur ABS
H
I 45 Relais de dégivreur de lunette arrière

(fusible : « 14 », « 15 », « 16 ») ;

Fusible : « 24 », « 25 ».

J 75 Relais de ventilateur de refroidissement
K 30 Allumage
L 20 Relais de ventilateur de refroidissement
M
N
Relais
R1 Relais de ventilateur de refroidissement 1
R2 Relais de ventilateur de refroidissement 2
R3 Relais de ventilateur de refroidissement 3

Boîte à fusibles des relais du compartiment moteur

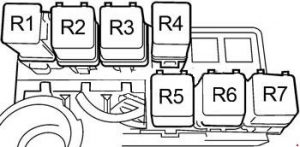

Disposition des fusibles et relais dans le compartiment moteur du Nissan Quest.
Nissan Quest – Schéma de la boîte à fusibles – Boîte à fusibles des relais du compartiment moteur
Relais Description
R1 Position de stationnement et de point mort
R2 Pompe à carburant
R3 Vérifie les ampoules
R4 ’01 -’02 :

Phare antibrouillard

’98 -’00 :

Interruption ASCD

R5 Sécurité du véhicule
R6 Klaxon
R7 Climatisation

Schéma des fusibles et relais – Nissan Quest

S’applique aux véhicules fabriqués entre :

2004, 2005, 2006, 2007, 2008, 2009.

Boîte à fusibles du tableau de bord

La boîte à fusibles est située derrière le compartiment passager du tableau de bord. Tirez la poignée des lunettes vers le bas pour l’ouvrir (1), puis tirez la poignée des lunettes (2) et retirez-la pour révéler le panneau de fusibles.

Emplacement de la boîte à fusibles derrière le tableau de bord du Nissan Quest.

Arrière

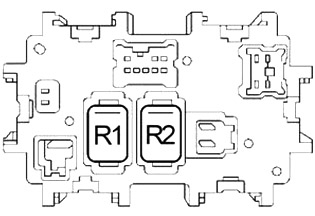

Vue arrière de la boîte à fusibles du tableau de bord du Nissan Quest.

Numéro Ampères [A] Description
Numéro Ampères [A] Description
1 10 Pédale de réglage de l’unité de commande, interrupteur de feu de freinage
2 10 Relais du moteur de ventilateur avant, commande d’air avant
3 15 Module de commande de carrosserie (BCM), rétroviseur intérieur à atténuation automatique
4 10 Audio, interrupteur AV, unité d’affichage, unité de commande d’affichage, unité de commande de navigation, lecteur DVD, tuner radio satellite, module de commande de carrosserie (BCM)
5 15 Prises de courant avant 2, prise de courant arrière (2e rangée)
6 10 Interrupteur de commande à distance des rétroviseurs extérieurs
7  –
8 10 Rétroviseur de porte
9 10 Actionneur de siège conducteur, diode 1
10 15 Moteur de ventilateur arrière
11 15 Moteur de ventilateur arrière
12 10 Interrupteur de frein automatique de l’unité de commande du régulateur de vitesse (ASCD), connecteur de liaison de données, compteur combiné, relais de siège chauffant, interrupteur de position de stationnement neutre, affichage, capteur d’angle de braquage, unité de commande d’affichage, unité de commande Navi, unité de commande de hayon, unité de commande de porte coulissante, unité de commande de sonar, feux de jour, téléphone mains libres
Numéro Ampères [A] Description
13 10 Unité de capteur de diagnostic d’airbag, unité de commande du système de classification des passagers
14 10 Compteur combiné, interrupteur de position de stationnement neutre, rétroviseur intérieur à atténuation automatique
15  –
16 10 Injecteurs, module de commande de carrosserie (BCM), module de commande moteur (ECM)
17 10 Unité de commande Navi, unité de commande de hayon, unité de commande de porte coulissante, unité de commande de siège conducteur, interrupteur de mémoire de siège, unité de commande de positionnement automatique du moteur
18 15 Subwoofer
19 15 Module de commande de transmission (TCM), interrupteur A/V, affichage, capteur d’angle de braquage, compteur combiné, système de support moteur avant à commande électronique, affichage de contrôle, interrupteur à clé, commande d’air avant
20 10 Interrupteur de feu de freinage
21 15 Prises de courant avant 1, prise de courant arrière (Cargo)
22 15 Relais d’ouverture du couvercle de carburant, lecteur DVD
Relais
R1 Ventilateur
R2 Accessoires

Boîte à fusibles du compartiment moteur #1

Le bloc de fusibles est situé près du réservoir de liquide de lave-glace.

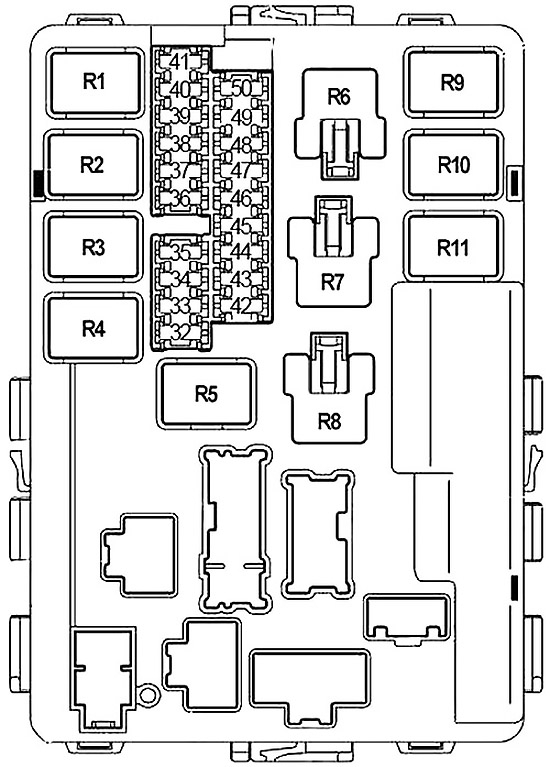

Boîte à fusibles du compartiment moteur n°1 près du réservoir de lave-glace.

Numéro Ampères [A] Description
Numéro Ampères [A] Description
32 20 Relais de dégivreur de lunette arrière
33 10 Relais de climatisation
34 15 Processeur IPDM E/R
35 15 Module de commande moteur (ECM), relais ECM, amplificateur d’antenne NATS
36 15 Phare droit, diode 3
37 20 Relais de dégivreur de lunette arrière
38 10 Phare gauche des feux de jour, unité de commande des feux de jour
39 30 Relais d’essuie-glace avant
40 10 Phare droit des feux de jour, relais des feux de jour, diode 3
41 15 Relais de feu arrière, relais de feu de virage, processeur IPDM E/R
42 10 Relais de pompe de chauffage
43 15 Relais de feux de brouillard avant
44 15 Relais de commande de papillon moteur
45 15 Phare gauche, feux de jour
46 15 Capteur de débit d’air, capteur d’oxygène chauffé
Numéro Ampères [A] Description
47 10 Commutateur combiné (essuie-glace avant et système de gicleurs, essuie-glace arrière et système de gicleurs)
48 10 Module de commande de transmission (TCM), capteur de vitesse, capteur de vitesse de turbine, relais A/T PV IGN
49 10 ABS
50 15 Relais de pompe à carburant
Relais
R1 Module de commande moteur
R2 Phare de route
R3 Phare de croisement
R4 Moteur de démarreur
R5 Allumage
R6 Ventilateur de refroidissement (n°1)
R7 Ventilateur de refroidissement (n°3)
R8 Ventilateur de refroidissement (n°2)
R9 Moteur de commande de papillon
R10 Pompe à carburant
R11 Phare antibrouillard avant

Boîte à fusibles du compartiment moteur n° 2

Situé près de la batterie. Retirez le couvercle de la boîte à fusibles en appuyant sur le loquet et en soulevant le couvercle.

Leggere  Nissan Atlas (1989-2008) – Boîte à fusibles

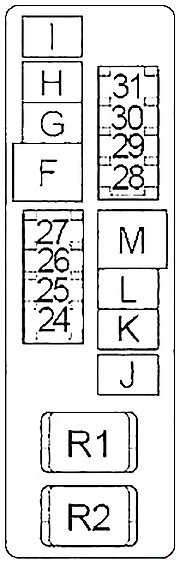

Boîte à fusibles du compartiment moteur n°2, située près de la batterie.

Numéro Ampères [A] Description
24 20 Alimentation de la remorque
25 15 Relais de klaxon
26 10 Alternateur
27 15 Relais de siège chauffant
28 20 Relais du moteur de ventilateur avant
29 15 Feux de jour
30 20 Relais du moteur de ventilateur avant
31 20 Audio, amplificateur BOSE, tuner radio satellite
F 40 ABS
g 40 Relais de ventilateur de refroidissement 2
h 40 Relais de ventilateur de refroidissement 1, relais de ventilateur de refroidissement 3
i 40 Disjoncteur 1 (système de verrouillage automatique des portes coulissantes, prise de courant)
J 50 Module de commande de carrosserie (BCM)
K 40 Allumage
L 40 ABS
m 40 Disjoncteur 2 (système de pédales réglables, positionnement automatique du moteur, système de verrouillage automatique des portes coulissantes, siège électrique)
Relais
R1 Klaxon
R2 Moteur de ventilateur avant



Bloc de fusibles de la batterie

Il se trouve sur la borne + de la batterie.

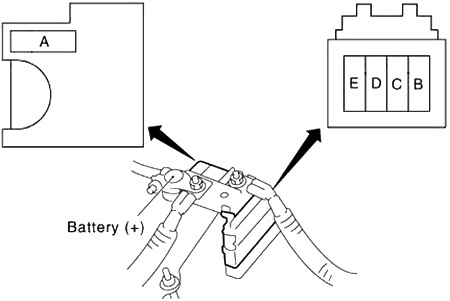

Bloc de fusibles de la batterie, situé sur la borne positive.

Numéro Ampères [A] Description
A 140 Alternateur, fusible : « D », « E »
b 80 Relais d’accessoires (fusibles : « 4 », « 5 », « 6 »), relais de moteur de ventilateur arrière (fusibles : « 10 », « 11 »), fusible : « 3 », « 17 », « 18 », « 19 », « 20 », « 21 », « 22 »
C 60 Relais d’allumage (fusibles : « 42 », « 46 », « 47 », « 48 », « 49 », « 50 »), fusibles : « 33 », « 34 », « 35 », « 37 »
D 80 Relais de phares de route (fusibles : « 38 », « 40 »), relais de phares de croisement (fusibles : « 36 », « 45 »), fusibles : « 32 », « 39 », « 41 », « 43 », « 44 »
E 100 Fusible : « F », « G », « H », « J », « 24 », « 25 », « 26 », « 27 »

Schéma des fusibles et relais – Nissan Quest

Concerne les véhicules fabriqués entre :

2011, 2012, 2013, 2014, 2015, 2016.

Boîte à fusibles du tableau de bord

Le panneau de fusibles est situé derrière le couvercle du tableau de bord. Tirez pour retirer le couvercle de la boîte à fusibles (1).

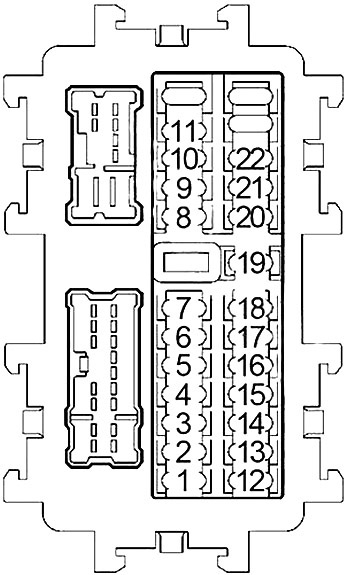

Accès au panneau de fusibles derrière le couvercle du tableau de bord.

Côté arrière

Vue arrière du panneau de fusibles du tableau de bord.

Numéro Ampères [A] Description
Numéro Ampères [A] Description
1 15 Interrupteur de siège chauffant
2 10 Unité de capteur de diagnostic d’airbag, unité de commande du système de classification des passagers
3 10 Amplificateur de climatisation, module de commande automatique de hayon, module de commande de porte coulissante, module de commande d’assistance à la direction, interrupteur de frein ASCD, interrupteur de feu de freinage, capteur de détection de gaz d’échappement / odeurs extérieures, électrovanne à commande électronique pour support moteur, connecteur de liaison de données, interrupteur de sortie principal AC 120 V, capteur d’angle de braquage, ioniseur, adaptateur Tel, unité de commande AV, affichage arrière, rétroviseur intérieur automatique anti-éblouissement, unité de commande de moniteur à vue panoramique, commande de climatisation arrière
4 10 Compteur kilométrique combiné, relais de réserve
5  –
6 15 Alerte sonore de clé intelligente, connecteur de liaison de données, amplificateur de climatisation, relais de déverrouillage sélectif, rétroviseur intérieur automatique anti-éblouissement, compteur kilométrique combiné
7 10 Interrupteur de feu de freinage, relais de feu de freinage, BCM (module de commande de carrosserie)
8 20 Dans le compartiment à bagages
9 10 Module de commande automatique de hayon, alerte automatique de hayon, alerte automatique de porte coulissante, module de commande de porte coulissante, module de commande de retour d’alimentation de dossier de siège, relais d’actionneur de déverrouillage de dossier de siège
10 10 BCM (module de commande de carrosserie), interrupteur de mémoire de siège, récepteur d’accès sans clé
11 10 Module de commande de transmission (TCM), interrupteur de démarrage à bouton-poussoir
12  –
13 10 Rétroviseur extérieur, amplificateur de climatisation
Numéro Ampères [A] Description
14  –
15 20 Dégivrage de lunette arrière
16  –
17  –
18  –
19 10 Amplificateur de climatisation, audio, adaptateur Tel, interrupteur multifonction, affichage avant, unité de commande AV, tuner radio satellite, affichage arrière, télécommande pour rétroviseurs latéraux
20 20 Dans le compartiment à bagages avant
21 15 Moteur de ventilateur avant
22 15 Moteur de ventilateur avant
Relais
R1 Allumage
R2 Dégivrage de lunette arrière
R3 Accessoires
R4 Ventilateur avant

Élément de support pour les fusibles

Détail de l'élément de support pour les fusibles, côté arrière.

Numéro Ampères [A] Description
23 15 Relais de ventilateur arrière
24 15 Relais de ventilateur arrière
25  –
61  –

Compartiment moteur

Retirez le couvercle de la boîte à fusibles en appuyant sur le bouton (1).

Leggere  Nissan Tiida – Boîte à fusibles

Boîte à fusibles #1

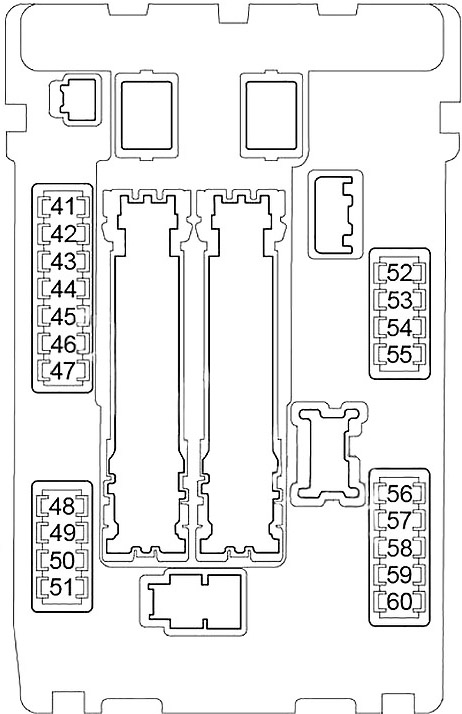

Boîte à fusibles n°1 dans le compartiment moteur, avec couvercle.

Numéro Ampères [A] Description
Numéro Ampères [A] Description
41 15 Relais de pompe à carburant
42 10 Relais de ventilateur de refroidissement 2, relais de ventilateur de refroidissement 3
43 10 Capteur de vitesse, module de commande de transmission (TCM)
44 10 Injecteurs, module de commande moteur (ECM)
45 10 ABS, interrupteur BSW, module de commande BSW, radar latéral
46 15 Capteur de mélange air-carburant, capteur d’oxygène chauffé
47 10 Interrupteur combiné
48  –
49 10 Relais de climatisation
Numéro Ampères [A] Description
50 15 Relais du module de commande moteur (commande électromagnétique VIAS, commande électromagnétique de calage variable des soupapes d’admission, valve de commande de purge du canister EVAP, condensateur, bobines d’allumage, module de commande moteur, capteur de débit massique d’air, commande électromagnétique de volume du canister EVAP)
51 15 Relais du moteur de commande de papillon
52 10 Phares avant, feux de position avant, réglage des phares
53 10 Feux arrière combinés, feux de plaque d’immatriculation, interrupteur VDC, interrupteur de réglage des phares, lumière de boîte à gants, interrupteur principal d’alimentation AC 120 V, interrupteur principal de porte automatique, interrupteur combiné, interrupteur d’urgence, amplificateur de climatisation, interrupteur de commande de compteur kilométrique, interrupteur de commande d’éclairage, interrupteur BSW, interrupteur de hayon automatique, rétroéclairage du sélecteur de vitesse CVT, lumières de pieds, interrupteur d’ouverture/fermeture de porte coulissante, audio, interrupteur de siège chauffant, commande de climatisation arrière, lumière de lecture, interrupteur de télécommande de rétroviseur de porte, interrupteur d’éjection de disque, interrupteur multifonction, affichage arrière
54 10 Phare gauche
55 10 Phare droit
56 15 Phare de croisement gauche
57 15 Phare de croisement droit
58 15 Phare antibrouillard avant
59 10 Relais des feux de jour
60 30 Relais d’essuie-glace avant

Boîte à fusibles #2

Boîte à fusibles n°2 dans le compartiment moteur, avec couvercle.

Numéro Ampères [A] Description
31  –
32 Remorque
33 30 Module de commande de retour d’alimentation de dossier de siège, relais d’actionneur de déverrouillage de dossier actif
34 30 Module d’onduleur
35 20 Audio, module de commande AV, tuner radio satellite, affichage (avant, arrière), module de commande de surveillance de l’environnement, module adaptateur Tel
36  –
37 15 Relais de klaxon
38 10 Alternateur
F 30 ABS
g 20 ABS
h 40 Relais d’allumage (fusibles : « 1 », « 2 », « 3 », « 4 »), IPDM E/R, fusible : « 6 »
i  –
J 40 Disjoncteur automatique (module de commande automatique de hayon), disjoncteur automatique (unité de commande de porte coulissante, unité de commande de hayon)
K 40 Relais de ventilateur de refroidissement 2, relais de ventilateur de refroidissement 3
L 40 BCM (module de commande de carrosserie), disjoncteur automatique (unité de commande de positionnement automatique, commande de siège conducteur, interrupteur de support lombaire)
m 40 Moteur de ventilateur de refroidissement 1
Relais
R1 Klaxon

Système de support pour les fusibles

Système de support pour les fusibles dans le compartiment moteur.

Numéro Ampères [A] Description
26 15 Amplificateur BOSE
27 15 Amplificateur BOSE
28 15 Amplificateur BOSE
62  –

Bloc de connexion de fusible

Situé sur la borne « + » de la batterie.

Bloc de connexion de fusible sur la borne positive de la batterie.

Numéro Ampères [A] Description
A 250 Alternateur, démarreur, fusibles : « B », « C », « D »
b 100 Fusibles : « F », « G », « H », « J », « K », « L », « M », « 32 », « 33 », « 34 », « 35 », « 37 », « 38 »
C 60 Relais de phares de route (fusibles : « 54 », « 55 »), relais de phares de croisement (fusibles : « 56 », « 57 »), relais de feux arrière (fusibles : « 52 », « 53 »), fusibles : « 58 », « 59 », « 60 »
D 100 Module de commande d’assistance à la direction
E 80 Relais d’allumage (fusibles : « 41 », « 42 », « 43 », « 44 », « 45 », « 46 », « 47 », « 49 »), fusibles : « 50 », « 51 »
n 100 Relais d’accessoires (fusibles : « 19 », « 20 »), relais de dégivrage de lunette arrière (fusibles : « 13 », « 15 »), relais de ventilateur avant (fusibles : « 21 », « 22 »), fusibles : « 6 », « 7 », « 8 », « 9 », « 10 », « 11 », « 23 », « 24 »

À propos du Nissan Quest (1998-2016)

Le Nissan Quest est un monospace qui a été produit de 1998 à 2016. Ce modèle était réputé pour son espace et son intérieur confortable, ce qui le rendait idéal pour les familles. Le Nissan Quest offrait diverses options de motorisation, étant le plus souvent équipé d’un moteur six cylindres de 3,5 litres, qui fournissait une puissance suffisante pour les trajets quotidiens et les longs voyages. Au fil des ans, le Quest a subi plusieurs modernisations qui ont amélioré ses caractéristiques de sécurité et son équipement technologique, le rendant ainsi un modèle compétitif dans sa catégorie.

Schéma de la boîte à fusibles du Nissan Quest

Cette page présente le schéma de la boîte à fusibles du Nissan Quest, indispensable pour l’entretien et la réparation des systèmes électriques du véhicule. Généralement, la boîte à fusibles est située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les diagrammes montrent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de rechange de même ampérage afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le fonctionnement sûr et fiable du véhicule, il est donc important de connaître sa configuration.

Lucas Moreau

Lucas Moreau

Je m'appelle Lucas Moreau et je suis passionné par l'automobile et les systèmes électriques des véhicules. Sur ce site, je partage des schémas de boîtes à fusibles et l'emplacement des relais pour aider les conducteurs à identifier rapidement les fusibles responsables d'un problème électrique. Mon objectif est de rendre ces informations simples, claires et accessibles à tous. 🚗
