Mitsubishi L200 (2005-2019) – Boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles du Mitsubishi L200 (2005–2019), des informations sur l’emplacement des panneaux de fusibles à l’intérieur du véhicule et l’affectation de chaque fusible (disposition des fusibles).

Mitsubishi L200 (2005-2015) – schéma de la boîte à fusibles

Année de fabrication : 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

Le fusible de l’allume-cigare (prise de courant) dans le Mitsubishi L200 (2005-2015) est le fusible 2 dans la boîte à fusibles du tableau de bord.

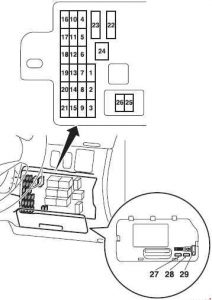

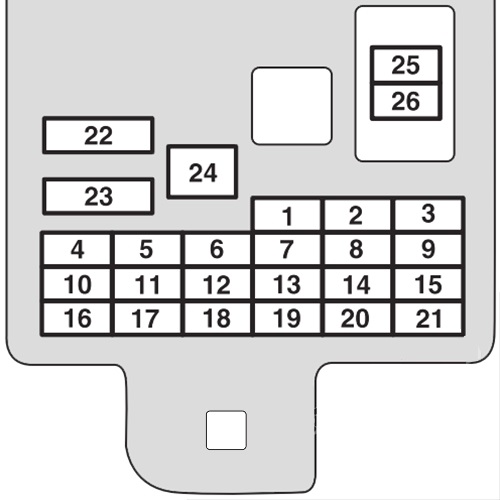

Boîte à fusibles du tableau de bord

Gauche

Droite

Nr	Description	Amp [A]
1	Feu arrière (gauche)	7,5
2	Allume-cigare	15
3	Bobine d’allumage	10
4	Démarrage	7,5
5	Toit ouvrant	20
6	Prise accessoire	15
7	Feu arrière (droit)	7,5
8	Rétroviseurs extérieurs	7,5
9	Unité de commande moteur	7,5
10	Unité de commande	7,5
11	Feu antibrouillard arrière	10
12	Verrouillage centralisé	15
13	Éclairage intérieur	10
14	Essuie-glace arrière	15

15	Clignotants	7,5
16	Relais	7,5
17	Siège chauffant	20
18	Option	10
19	Rétroviseur extérieur chauffant	7,5
20	Essuie-glaces	20
21	Feu de recul	7,5
22	Dégivreur de vitres	30
23	Chauffage	30
24	Siège électrique	40
25	Radio	10
26	Unité de commande électronique	15
27	Fusible de rechange	7,5
28	Fusible de rechange	20
29	Fusible de rechange	30

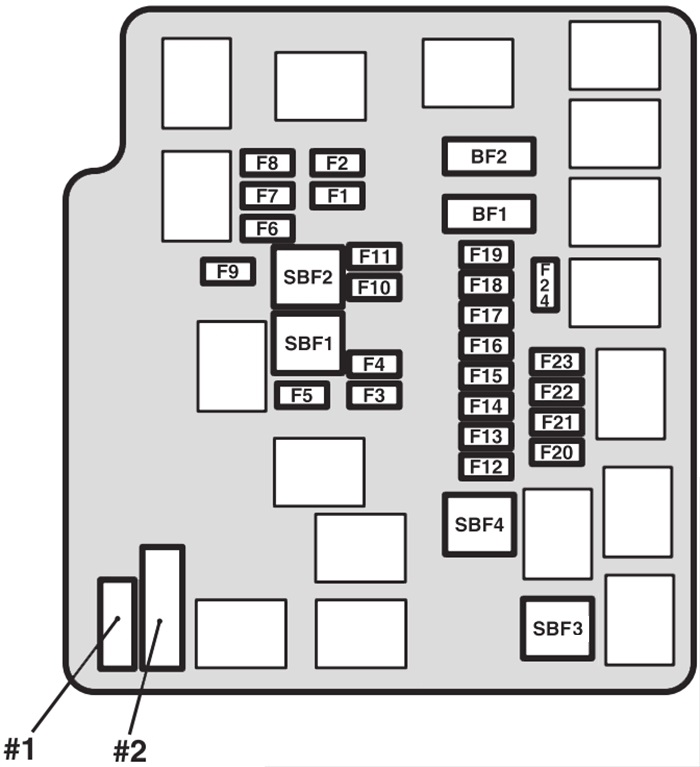

Boîte à fusibles du compartiment moteur

Nr	Description	Amp [A]
1	–	–
2	Système de vitres électriques	40
3	Clé de démarrage	40
4	Compresseur de climatisation	10
5	Moteur de ventilateur de condenseur	20
6	Phare de croisement (gauche)	10
7	Phare de croisement (droit)	10
8	Phare de route (gauche)	10
9	Phare de route (droit)	10
10	Contrôle moteur	20
11	Alternateur	7,5
12	Feux de stop	15
13	Klaxon	10
14	Transmission automatique	20
15	Feu d’avertissement	10
16	Pompe à carburant	15
17	Feux antibrouillard avant	15
18	Amplificateur audio	20

À propos du Mitsubishi L200 (2005-2019)

Le Mitsubishi L200, produit de 2005 à 2019, est un pick-up robuste qui a gagné en popularité grâce à sa fiabilité et sa polyvalence. Ce modèle est réputé pour sa capacité à affronter les terrains difficiles et les charges lourdes, ce qui le rend idéal pour le travail et les loisirs. Le L200 offre diverses options de motorisation, y compris des unités diesel de 2,4 à 2,5 litres, qui fournissent une puissance suffisante et une consommation de carburant efficace. L’intérieur du véhicule est conçu en mettant l’accent sur le confort et la praticité, offrant amplement d’espace pour les passagers et le chargement. Les caractéristiques de sécurité et les technologies modernes garantissent que le Mitsubishi L200 est non seulement performant, mais aussi un véhicule sûr.

Schéma de la boîte à fusibles du Mitsubishi L200

Cette page présente le schéma de la boîte à fusibles du Mitsubishi L200, essentiel pour l’entretien et les réparations corrects du système électrique du véhicule. La boîte à fusibles de ce modèle est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les diagrammes de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement des équipements électriques de votre Mitsubishi L200.
