Mitsubishi Galant IX (2004-2012) – boîte à fusibles
Schéma des fusibles et relais – Mitsubishi Galant IX
Concerne les véhicules fabriqués entre les années :
2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 et 2012.

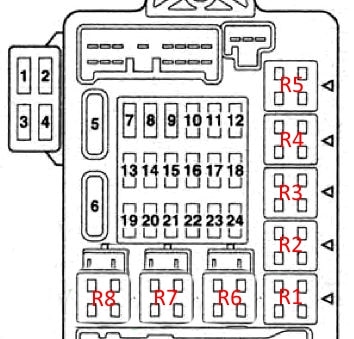

Boîte à fusibles de l’habitacle
Située à l’extrémité du tableau de bord, derrière le couvercle de protection.
Description
| 1 | Réserve |
| 2 | Réserve |
| 3 | Amplificateur audio 30A |
| 4 | Groupe d’ouverture de toit 20A |
| 5 | 30A Lunette arrière chauffante, condensateur anti-interférences d’antenne |
| 6 | 30A Moteur de ventilateur de chauffage |
| 7 | Réserve |
| 8 | Réserve |
| 9 | 15A Connexion pour accessoires électriques supplémentaires |
| 10 | 15A Prise de diagnostic, verrouillage centralisé, unité de commande ETACS |
| 11 | Unité de commande ETACS |
| 12 | Réserve |
| 13 | 7,5A Rétroviseur électrochrome ; |
| 14 | 7,5A Rétroviseurs extérieurs électriques |
| 15 | Réserve |
| 16 | Allume-cigare 15A |
| 17 | 7,5A Relais de pompe à carburant ; unité de commande moteur et transmission automatique, |
| 18 | Réserve |
| 19 | 7,5A Chauffage des rétroviseurs extérieurs |
| 20 | Relais 7,5 A |
| 21 | Réserve |
| 22 | 7,5A Feux arrière combinés, contrôle de la transmission automatique |
| 23 | Affichage multifonction 7,5 A, interrupteur de colonne de direction, unité de commande (ABS, ETACS, SRS) |
| 24 | Bobine d’allumage 10A |
Relais
- Relais de pompe à carburant (1)
- Relais de prise pour accessoires supplémentaires
- Relais de pompe à carburant (2)
- Relais de chauffage de siège avant
- Relais de feu de brouillard arrière
- Relais de lève-vitres électriques
- Relais de moteur de ventilateur de chauffage
- Relais de lunette arrière chauffante

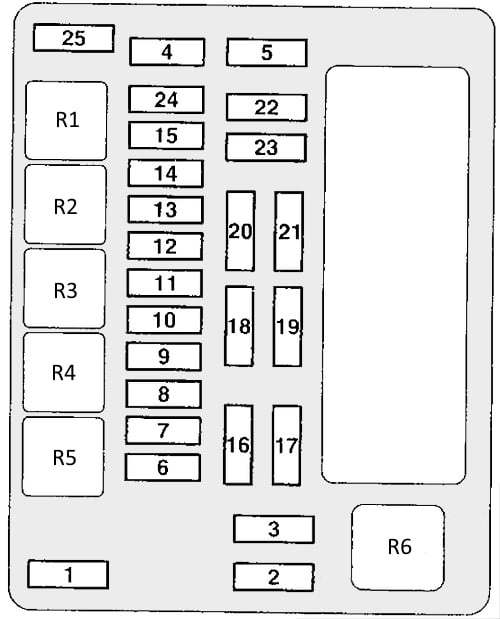

Boîtes à fusibles et relais du compartiment moteur
Située sur le côté gauche du compartiment moteur, à côté de la batterie.
Description
| 1 | Batterie 80A |
| 2 | Moteur de ventilateur de refroidissement 30/50A |
| 3 | Système ABS 60A |
| 4 | Circuit de verrouillage de démarrage 40A |
| 5 | Vitres électriques 30A |
| 6 | Phares antibrouillard 15A |
| 7 | Sièges chauffants 15A / 20A |
| 8 | Klaxon 20A |
| 9 | Système de gestion moteur 20A |
| 10 | Embrayage électromagnétique du compresseur de climatisation 10A |
| 11 | Feux stop 15A |
| 12 | Feux de brouillard arrière 10A |
| 13 | Générateur 7,5 A |
| 14 | Alarme 10A |
| 15 | Unité de commande de transmission électronique 20A |
| 16 | Feu de route 10A, phare droit |
| 17 | Phare gauche 10A pour feux de route |
| 18 | Feu de croisement 10A, phare droit |
| 19 | Feu de croisement 10A, phare gauche |
| 20 | Dimensions droites 7,5A |
| 21 | Dimensions gauches 7,5A |
| 22 | Éclairage intérieur 10A |
| 23 | Système audio 10A |
| 24 | Pompe à carburant 15A |
| 25 | Essuie-glace 30A |
Relais
- Relais de phares antibrouillard
- Relais de chauffage de pare-brise avant
- Relais de prise d’alimentation des accessoires
- Relais de klaxon
- Relais de phares antibrouillard
- Relais de moteur de ventilateur de refroidissement
Boîte à fusibles de relais
Description
- Relais d’embrayage électromagnétique du compresseur de climatisation
- Relais de gestion moteur
- Relais de l’unité de commande électronique de la transmission
- Relais d’allumage
- Relais de l’unité de commande du papillon
- Réserve
- Réserve

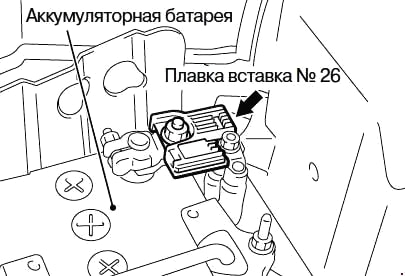

Fusible principal
Le fusible d’alimentation principal, sous forme de fusible à cartouche haute performance, est situé sur la borne positive de la batterie.
