Mitsubishi Montero Sport 2 (Pajero)
2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 et 2016
Boîte à fusibles dans l’habitacle

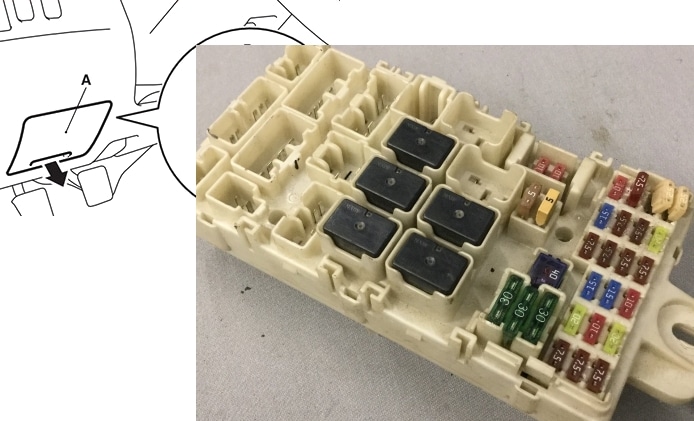

Elle est située dans la partie inférieure du tableau de bord, côté conducteur, derrière le couvercle de protection.
Emplacement

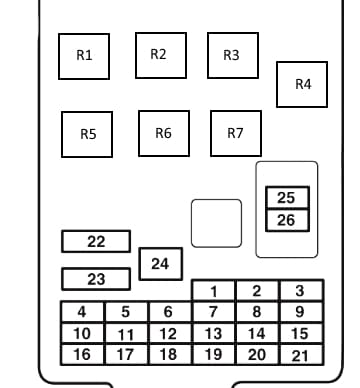

Schéma
Fonction
| 1 | 7,5A Feux de position (gauche) |
| 2 | Allume-cigare 15A |
| 3 | 10A Bobine d’allumage |
| 4 | 7,5A Démarrage |
| 5 | 20A Toit ouvrant |
| 6 | Prise 15A |
| 7 | 7,5A Feux de position (droite) |
| 8 | 7,5A Rétroviseurs extérieurs |
| 9 | 7.5A Unité de commande moteur |
| 10 | 7,5A Unité de commande |
| 11 | 10A Feu de brouillard arrière |
| 12 | 15A Verrouillage centralisé |
| 13 | 10A Éclairage intérieur |
| 14 | 15A Essuie-glace arrière |
| 15 | Tableau de bord 7,5 A |
| 16 | 7.5A Relais compresseur A/C, relais ventilateur condenseur, relais ventilateur, contrôleur de chauffage, relais ventilateur arrière, panneau de commande de chauffage arrière, interrupteur ventilateur arrière et relais de lunette arrière chauffante |
| 17 | 20A Siège chauffant |
| 18 | Alimentation 10A pour accessoires |
| 19 | 7,5A Rétroviseurs extérieurs chauffants |
| 20 | Essuie-glaces 20A |
| 21 | 7,5A Feux de recul |
| 22 | 30A Lunette arrière chauffante |
| 23 | Chauffage 30A |
| 24 | Sièges électriques 40A |
| 25 | Système audio 10A |
| 26 | 15A Unité de commande électronique |
Les fusibles numéros 2 et 6 et le relais numéro 2 sont responsables du fonctionnement de l’allume-cigare et des prises électriques.
Relais
- R1 – Relais de chauffage de siège
- R2 – Relais d’alimentation pour prises accessoires
- R3 – Relais de feux de brouillard arrière
- R4 – Réserve
- R5 – Relais de ventilateur
- R6 – Relais de dégivrage de lunette arrière
- R7 – Réserve
Boîte à fusibles dans le compartiment moteur
Installée sur le côté gauche du compartiment moteur, à côté de la batterie.
Schéma
Destination
| 1 | Réserve |
| 2 | 40A Vitres électriques |
| 3 | 40A Démarrage |
| 4 | Compresseur de climatisation 20A |
| 5 | Moteur de ventilateur de condenseur 20A |
| 6 | 10A Phares de croisement (gauche) |
| 7 | 10A Phares de croisement (droite) |
| 8 | 10/20A Phares de route (gauche) |
| 9 | 10/20A Phares de route (droite) |
| 10 | ECU moteur 20A |
| 11 | Générateur 7,5A |
| 12 | 15A Feux stop |
| 13 | Signal 10A |
| 14 | Transmission automatique 20A |
| 15 | 10A Feux de détresse |
| 16 | 15A Pompe à carburant |
| 17 | 15A Feux de brouillard |
| 18 | Audio 20A |

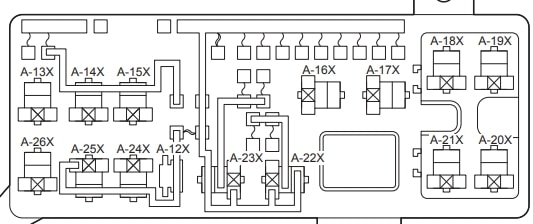

Relais de circuit
Fonctions
| A-12X | Liaison du câblage avant et de la boîte à fusibles des relais |
| A-13X | Relais des phares anti-brouillard avant |
| A-14X | Relais du ventilateur de climatisation |
| A-15X | Réserve |
| A-16X | Relais de démarrage |
| A-17X | Relais de klaxon |
| A-18X | Relais de chauffage |
| A-19X | Relais de commande de transmission automatique |
| A-20X | Relais de commande moteur |
| A-21X | Relais de compresseur de climatisation |
| A-22X | Relais de phares (feux de croisement) |
| A-23X | Relais de phares (feux de route) |
| A-24X | Relais de commande de vitres |
| A-25X | Réserve |
| A-26X | Relais de ventilateur arrière |
Sur les modèles équipés d’un moteur Diesel, une unité de chauffage/relais de chauffage supplémentaire est installée.
