Mercedes-Benz GLK (2008-2015) – boîte à fusibles
Mercedes-Benz GLK (2008-2015) – schéma des fusibles
Année de production : 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Le fusible de l’allume-cigare (prise de courant) de la Mercedes GLK (2008-2015) est le fusible 71 dans la boîte à fusibles du coffre.
Emplacement

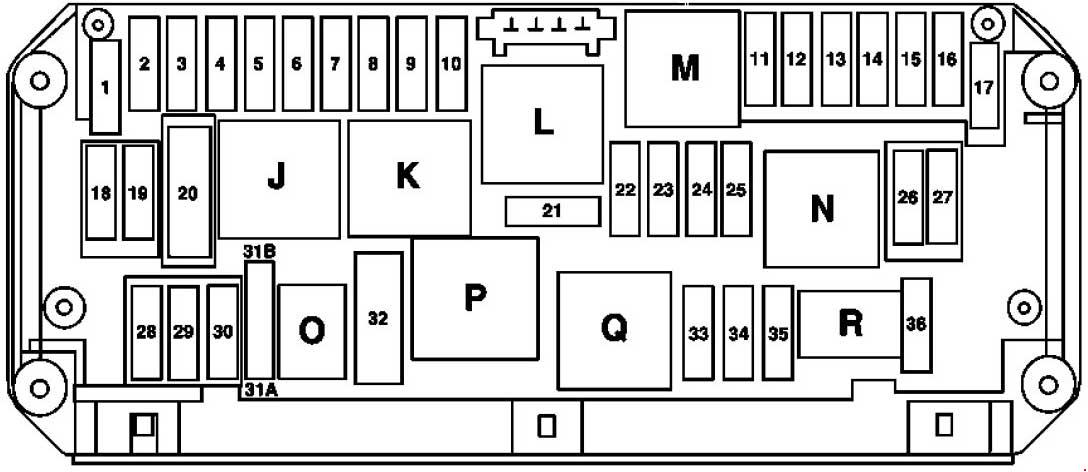

Boîte à fusibles et relais à gauche du moteur (1-36)
| Numéro |
Description |
Ampérage [A] |
| 1 | Unité de commande électronique du programme de stabilité (N30 / 4) | 25 |
| 2 | Actionneur de porte avant gauche (N69 / 1) | 30 |
| 3 | Unité de commande de porte avant droite (N69 / 2) | 30 |
| 4 | Applicable aux moteurs 271.272 jusqu’au 31.8.08 :
Actionneur de pompe à carburant (N118) ; Applicable aux moteurs 156 jusqu’au 31.8.08 : Actionneur de pompe à carburant gauche (N118/3) ; Actionneur de pompe à carburant droite (N118/4). |
7.5 |
| Applicable aux moteurs diesel à partir du 1.9.08 :
Capteur de condensation du filtre à carburant avec élément chauffant (B76 / 1). |
20 | |
| 5 | Combiné d’instruments (A1) Applicable à partir du 1.6.10 :
Interrupteur des feux extérieurs (S1). |
7.5 |
| 6 | Applicable aux moteurs diesel :
Unité de commande ME-SFI [ME] (N3/10) ; Applicable aux moteurs essence : Unité de commande CDI (N3 / 9). |
10 |
| 7 | Relais protégé borne 50 ;
Moteur de démarreur (N10 / 1kM) : Moteur de démarreur (M1). |
20 |
| 8 | Unité de commande supplémentaire du système de maintien (N2 / 10) | 7.5 |
| 9 | Prise de boîte à gants (X58 / 31) | 15 |
| 10 | Moteur d’essuie-glace (M6 / 1) | 30 |
| 11 | Applicable au code (523)
Radio It / IB Audio 20 ou code (510) Audio 20 en équipement de base. Changeur de cassettes ou code (525) Radio MB Audio 50 APS ou code (511) Audio 50 APS avec. Changeur de cassettes DVD ou code (527) COMAND APS avec un lecteur DVD (avec navigation) ou code (512) COMAND APS en équipement de base ; Changeur de cassettes DVD ou à partir du 1.6.09 avec code (528) COMAND avec. Changeur de cassettes DVD Affichage Audio / COMAND (A40 / 8) Panneau de commande Audio / COMAND (A40 / 9). |
7.5 |
| 12 | Unité de commande automatique et de climatisation (N22 / 7)
Applicable au code (220) PARKTRONIC ou code (483) Pack ou code ADVANCED AGILITY (540) Pare-soleil ou code (873) Chauffage de siège avant gauche et droit ou code (B03) Fonction ECO start / stop ou code (430) Pack Offroad : Panneau de commande supérieur (N72 / 1). |
7.5 |
| 13 | Unité de commande du module de colonne de direction (N80) | 7.5 |
| 14 | Unité de commande électronique du programme de stabilité (N30 / 4) | 7.5 |
| 15 | Unité de commande supplémentaire du système de maintien (N2 / 10) | 7.5 |
| 16 | Applicable au code (386) Téléphone portable :
Connecteur électrique de téléphone portable (X39 / 37) ; Applicable à la transmission 722 : Unité de commande électronique du module de transmission (N15 / 5) ; Applicable au code (B03) Fonction ECO start / stop Connecté via relais de réserve (N10 / 1kQ) : Pompe à huile électrique de transmission (M42). |
5 |
| 17 | Applicable au code (413) Toit en verre panoramique avec toit ouvrant coulissant :
Module de commande de toit panoramique coulissant (A98) ; Applicable au modèle 204.0 / 2 avec code (414) Toit en verre électrique inclinable et coulissant : Panneau de commande supérieur (N70). |
30 |
| 18 | Applicable jusqu’au 30.11.09 :
Interrupteur des feux extérieurs (S1). |
7.5 |
| 19 | Unité de commande électrique du verrouillage de direction (N26 / 5) ;
Unité de commande électronique du verrouillage d’allumage (N73). |
20 |
| 20 | Unité de commande électronique du programme de stabilité (N30 / 4) | 40 |
| 21 | Interrupteur de feux stop (S9 / 1) ;
Interrupteur d’éclairage de boîte à gants (S17 / 9) ; Applicable au code (U18) Reconnaissance automatique de siège enfant (ACSR) : Reconnaissance d’occupation du siège passager avant et ACSR (B48) ; Applicable sans code (494) version USA et sans code (U18) Reconnaissance automatique de siège enfant (ACSR [AKSE]) : Reconnaissance d’occupation du siège passager avant (B41 / 1). |
7.5 |
| 22 | Moteur de ventilateur de compartiment moteur et de climatisation avec contrôle intégré (M4 / 7) ;
Applicable au moteur 271 : Applicable au moteur 272 avec code (494) version USA : Connecteur de borne 87M2e (Z7 / 36) Applicable au moteur 272 sans code (494) version USA : Valve de contrôle de soufflage (Y58 / 1) Applicable au moteur 642 : Unité CDI (N3 / 9) Élément chauffant du tuyau de drainage (R39 / 1) Applicable au moteur 646 : Unité CDI (N3 / 9) Connecteur de borne 87 (Z7 / 5) |
15 |
| 23 | Applicable au moteur diesel :
Unité SAM arrière avec fusible et module de relais (N10 / 2) Unité CDI (N3 / 9) Connecteur de borne 87 (Z7 / 5) Applicable au moteur 271 : Circuit 87 M1e connecteur (Z7 / 35) Applicable au moteur 272 : Circuit 87 connecteur M1i (Z7 / 38) |
20 |
| 24 | Applicable au moteur 272 :Circuit 87 connecteur M1e (Z7 / 35) Applicable au moteur diesel : Connecteur de borne 87 (Z7 / 5) Applicable au moteur 646 : Unité CDI (N3 / 9) |
15 |
| 25 | Applicable aux moteurs 271, 272 :
Unité ME-SFI [ME] (N3 / 10) Applicable au moteur diesel : Capteur d’oxygène avant catalyseur (G3 / 2) |
15 |
| 26 | Applicable au code (510) Audio 20 avec changeur de cassettes ou avec code (523) Radio MB Audio 20 :
Radio (A2) Applicable au code (525) Radio MB Audio 50 APS ou code (511) Audio 50 APS en accessoire. Changeur de cassettes DVD : Radio avec système autopilote (A2 / 56) Applicable au code (527) COMAND APS avec un lecteur DVD (avec navigation) ou code (512) COMAND APS en accessoire. Changeur de cassettes DVD ou à partir du 1.6.09 avec code (528) COMAND avec. Changeur de cassettes DVD Contrôleur COMAND (A40 / 3) |
20 |
| 27 | Unité de commande électrique du verrouillage de direction (N26 / 5)
Unité de commande électronique du verrouillage d’allumage (N73) Applicable au moteur diesel : Unité CDI (N3 / 9) Applicable au moteur essence : Unité ME-SFI [ME] (N3 / 10) |
7.5 |
| 28 | Combiné d’instruments (A1) | 7.5 |
| 29 | Applicable au code (614) Phare bi-xénon ou code (618) Phare bi-xénon ou code (615)
Phare bi-xénon ou code (616) Groupe de phares bi-xénon avec éclairage asymétrique intégré ou code (621) Système d’éclairage intelligent (conduite à gauche) ou code (622) Système d’éclairage intelligent (conduite à droite) : Groupe de phares avant droit (E2) Applicable sans code (614) Phare bi-xénon et sans code (618) Phare bi-xénon sans code (615) Groupe de phares bi-xénon et sans code (616) Phare bi-xénon avec éclairage asymétrique intégré et sans code (621) Système d’éclairage intelligent (conduite à gauche) et sans code (622) Système d’éclairage intelligent (conduite à droite) : Groupe de phares avant droit (E2) |
10 |
| 30 | Applicable au code (614) Phare bi-xénon ou code (618)
Phare bi-xénon ou code (615) Phare bi-xénon ou code (616) Groupe de phares bi-xénon avec éclairage asymétrique intégré ou code (621) Système d’éclairage intelligent (conduite à gauche) ou code (622) Système d’éclairage intelligent (conduite à droite) : Groupe de phares avant gauche (E1) Applicable sans code (614) Groupe de phares bi-xénon et sans code (618) Phare bi-xénon sans code (615) Groupe de phares bi-xénon et sans code (616) Phare bi-xénon avec éclairage asymétrique intégré et sans code (621) Système d’éclairage intelligent (conduite à gauche) et sans code (622) Système d’éclairage intelligent (conduite à droite) : Groupe de phares avant gauche (E1) Applicable au moteur 642 : Connecteur de câblage électrique intérieur et de câblage moteur (X26) |
10 |
| 31 A | Connecté via le relais de klaxon (N10 / 1 kO) :
Klaxon gauche (H2) Klaxon droit (H2 / 1) |
15 |
| 31B | Connecté via le relais de klaxon (N10 / 1 kO) :
Klaxon gauche (H2) Klaxon droit (H2 / 1) |
15 |
| 32 | Applicable au moteur 272 :
Connecté via le relais d’injection d’air secondaire (N10 / 1 kP) : Pompe à air électrique (M33) |
40 |
| 32 | Applicable au moteur 272 :
Connecté via le relais d’injection d’air secondaire (N10 / 1 kP) : Pompe à air électrique (M33) |
40 |
| 33 | Applicable à la transmission 722.6 :
Unité de commande électronique de transmission (N15 / 3) Applicable à la transmission 722.9 : Unité de commande de transmission entièrement intégrée (Y3 / 8) |
10 |
| 34 | Applicable aux moteurs 271. 272 à partir du 1.9.08 :
Actionneur de pompe à carburant (N118) Applicable au moteur 156 à partir du 1.9.08 : Actionneur de pompe à carburant gauche (N118 / 3) Actionneur de pompe à carburant droite (N118 / 4) |
7.5 |
| 35 | Réserve | – |
| 36 | Réserve |
Boîte à fusibles et relais dans le coffre
| Numéro |
Description |
Ampérage [A] |
| 37 | Siège conducteur Électroaimant d’appui-tête NECK-PRO (Y24 / 12)
Électrovanne d’appui-tête de siège passager avant NECK-PRO (Y24 / 13) |
5 |
| 38 | Applicable au modèle 204.2 / 9 :
Connecté via le relais d’essuie-glace de coffre (N10 / 2kE) : Moteur d’essuie-glace de hayon (M6 / 4) |
15 |
| 39 | Applicable sauf véhicules au Royaume-Uni jusqu’au 31.5.09 :
Actionneur de porte arrière gauche (N69 / 3) |
30 |
| 40 | Réserve | – |
| 41 | Applicable jusqu’au 31.3.10 :
Actionneur de porte arrière droite (N69 / 4) Applicable à partir du 1.4.10 Actionneur de porte avant droite (N69 / 2) |
30 |
| 42 | Applicable au moteur essence ou moteur 642 à partir du 1.12.09 ou moteur 651 à partir du 1.6.09 :
Unité de commande de pompe à carburant (N118) Applicable au moteur 646 ou moteur 642 jusqu’au 30.11.09 ou moteur 651 jusqu’au 31.5.09 : Connecté via la pompe à carburant (N10 / 2kD) : Pompe à carburant (M3) |
20 |
| 43 | Applicable à partir du 1.6.09 avec code (581) Climatisation automatique confort :
Moteur de ventilateur arrière (M2 / 1) |
|
| 44 | Applicable au modèle 204.0 / 9 avec code (494) Version USA ou avec code (460) Version canadienne et sans code (275)
Pack mémoire (siège conducteur, colonne de direction, rétroviseurs) : Groupe d’interrupteurs, réglage du siège passager avant droit (S23) Applicable sans code (494) Version USA et sans code (460) Version canadienne et sans code (275) Pack mémoire (siège conducteur, colonne de direction, rétroviseurs) : Interrupteur de siège passager avant avec réglage partiellement électrique (S23 / 1) |
30 |
| 45 | Applicable au modèle 204.0 / 9 avec code (494) version USA ou avec code (460) version canadienne et sans code (275) Pack mémoire (siège conducteur, colonne de direction, rétroviseurs) : • Groupe d’interrupteurs pour le réglage du siège avant gauche (S22) Important sans code (494) Version USA et sans code (460) Version canadienne et sans code (275) Pack mémoire (siège conducteur, colonne de direction, rétroviseurs) : • Interrupteur de réglage partiellement électrique du siège conducteur (S22 / 1) |
30 |
| 46 | Amplificateur d’antenne pour antenne FM de lunette arrière (A2 / 19) Applicable jusqu’au 31.5.10 avec code (551) Système d’alarme antivol (ATA [EDW]) et à partir du 1.6.10 avec code (551) Système d’alarme antivol (ATA [EDW]) et sans code (494) Version USA : • Sirène d’alarme (H3 / 1) • Unité de commande de sécurité interne et de sécurité anti-remorquage (N26 / 6) Applicable au modèle 204.2 : • Amplificateur d’antenne de lunette arrière 1 (A2 / 71) Applicable au modèle 204.2 avec code (498) Version japonaise : • Amplificateur d’antenne de lunette arrière antenne FM (A2 / 19) • Amplificateur d’antenne TV 1 et bande DAB III (A94 / 1) Applicable au modèle 204.2 avec code (537) Radio numérique : • Amplificateur d’antenne DAB bande III (A95 / 2) Applicable au code (498) Version japonaise et code (889) Keyless-Go : • Amplificateur d’antenne TV 2 et KEYLESS-GO (A94 / 2) (avec modèle 204.0 / 9) • Amplificateur d’antenne KEYLESS-GO (A94 / 4) (avec modèle 204.2) Applicable au code (889) Keyless Go : • Amplificateur d’antenne pour antenne FM de lunette arrière (A2 / 19) |
7.5 |
| 47 | Réserve | – |
| 48 | Réserve | – |
| 49 | Connecté via le relais de chauffage de lunette arrière (N10 / 2kC) : • Chauffage de lunette arrière (R1) |
40 |
| 50 | Applicable au code (299) PRE-SAFE : • Enrouleur avant réversible de type riqht emerqencv (A76 / 1) |
50 |
| 51 | Applicable au code (299) PRE-SAFE : • Enrouleur avant gauche réversible de tension d’urgence (A76) |
50 |
| 52 | Réserve | – |
| 53 | Applicable jusqu’au 31.5.09 avec code (550) Dispositif d’attelage : • Unité de commande de reconnaissance de remorque (N28 / 1) Applicable à partir du 1.6.09 avec code (550) Dispositif d’attelage : • Unité de commande de reconnaissance de remorque (N28 / 1) |
15 |
| 54 | Applicable jusqu’au 31.5.09 avec code (550) Dispositif d’attelage : • Unité de commande de reconnaissance de remorque (N28 / 1) Applicable à partir du 1.6.09 avec code (550) Dispositif d’attelage : • Unité de commande de reconnaissance de remorque (N28 / 1) Applicable au modèle 204.075 / 077/275/277 : • Groupe d’interrupteurs de soutien lombaire du siège conducteur et de supports latéraux (S109 / 4) • Groupe d’interrupteurs de soutien lombaire du siège passager et de supports latéraux (S109 / 5) • Verrouillage des valves AMG du siège passager avant (Y109 / 3) • Verrouillage des valves AMG du siège conducteur (Y109 / 2) |
7.5 |
| 55 | Réserve | – |
| 56 | Applicable jusqu’au 31.5.09 avec code (550) Dispositif d’attelage : • Unité de commande de reconnaissance de remorque (N28 / 1) Applicable à partir du 1.6.09 avec code (550) Dispositif d’attelage : • Prise de remorque (X58) |
15 |
| 57 | Applicable jusqu’au 31.5.09 avec code (550) Dispositif d’attelage : • Unité de commande de reconnaissance de remorque (N28 / 1) Applicable à partir du 1.6.09 avec code (550) Dispositif d’attelage : • Unité de commande de reconnaissance de remorque (N28 / 1) |
20 |
| 58 | Applicable au code (550) Dispositif d’attelage : • Unité de commande de reconnaissance de remorque (N28 / 1) |
20 |
| 59 | Applicable au code (220) Parktronic : • Unité de commande du système de stationnement (N62) |
7.5 |
| 60 | Applicable au code (409) Sièges avant multi-contours gauche / droit : • Pompe pneumatique de siège multi-contours (M40) |
|
| 61 | Applicable au modèle 204 2/9 avec hayon EASY-PACK avec code (890) : • Unité de commande de hayon (N121 / 1) |
40 |
| 62 | Applicable à partir du 1.06.09 avec code (275) Pack mémoire (siège conducteur, colonne de direction, rétroviseurs) : • Unité de commande de siège conducteur (N32 / 1) |
30 |
| 63 | Applicable à partir du 1.06.09 avec code (242) Siège passager avant réglable électriquement avec mémoire : • Actionneur de siège passager avant (N32 / 2) |
30 |
| 64 | Applicable au modèle 204.0 / 9 avec code (U80) Prise de courant 115 V dans le coffre : • Unité de commande de convertisseur DC / AC (N24 / 3) |
25 |
| 65 | Applicable à partir du 1.06.09 avec le modèle 204.0 / 2 avec code (483) Pack ADVANCED AGILITY : • Unité de commande du système d’amortissement adaptatif (N51 / 5) |
15 |
| 66 | Réserve | – |
| 67 | Applicable au système audio avec code (810) : • Unité de commande d’amplificateur de système audio (N40 / 3) |
30 |
| 68 | Réserve | – |
| 69 | Applicable au modèle 204.9 avec code (810) Système audio : • Amplificateur de haut-parleurs arrière (N40 / 9) |
20 |
| 70 | Applicable au modèle 204.0 / 9 avec code (470) Système de surveillance de la pression des pneus (standard) : Société Schrader ou code (475) Surveillance de la pression des pneus (Premium) Société Schrader : • Unité de commande de surveillance de la pression des pneus (N88) |
5 |
| 71 | Applicable au code (301) kit allume-cigare / kit fumeur : • Allume-cigare avant avec éclairage de cendrier (R3) Applicable sans code (301) Pack cendrier / pack fumeur : • Prise de courant à l’avant du véhicule (X58 / 17) |
15 |
| 72 | Applicable au modèle 204.2 : • Boîte à fusibles de coffre (X58 / 4) Applicable au modèle 204.0 / 9 avec code (U80) Prise de courant 115 V dans le coffre : • Prise 115 V (X58 / 34) |
15 |
| 73 | Applicable à partir du 1.6.09 • Connecteur de diagnostic (X1114) Applicable au chauffage stationnaire avec code (228) : • Récepteur de chauffage stationnaire à télécommande (A6 / 1) |
7.5 |
| 74 | Applicable au code (889) Keyless Go : • Unité de commande KEYLESS-GO (N69 / 5) |
15 |
| 75 | Applicable au code (228) chauffage stationnaire : • Chauffage stationnaire (A6) |
20 |
| 76 | À la prise de courant à l’intérieur du véhicule (X58 / 1) | 15 |
| 77 | Applicable au modèle 204.0 / 9 avec code (494) Version USA : • Unité de commande du système de détection de poids (WSS) (N110) |
7.5 |
| 78 | Réserve | – |
| 79 | Réserve | – |
| 80 | Réserve | – |
| 81 | Applicable au code (518) Interface multimédia : • Unité de commande d’interface multimédia (N125 / 1) |
5 |
| 82 | Applicable au code (228) Chauffage stationnaire ou code (386) Téléphone portable : • Compensateur de système de téléphonie mobile UMTS (A28 / 13) Applicable jusqu’au 31.5.09 avec code (498) Version japonaise : • Unité de commande de tuner TV (N143) Important à partir du 1.6.09 avec code (498) Version japonaise : • Tuner de télévision numérique (A90 / 3) |
57.5
7.5 |
| 83 | Applicable au code (498) Version japonaise : • Unité de commande de péage électronique (A50 / 3) Applicable au modèle 204.0 / 9 avec code (359) Système d’appel d’urgence TELE AID : • Unité de commande du système d’appel d’urgence (N123 / 4) Applicable au modèle 204.9 à partir du 1.12.10 avec code (218) Caméra de recul : • Caméra de recul (B84 / 3) |
7.5 |
| 84 | Applicable jusqu’au 31.5.09 et à partir du 1.6.10 avec le modèle 204.0 / 9 avec code (536) Radio satellite SIRIUS : • Unité de commande de radio satellite numérique audio (SOAR) (N87 / 5) Applicable à partir du 1.6.09 et jusqu’au 31.5.10 avec le modèle 204.0 / 9 avec code (536) Radio satellite SIRIUS : • Unité de commande SDAR / tuner haute résolution (N87 / 8) Concerne le code (537) Radio numérique • Unité de commande de transmission audio numérique (N87 / 3) Important pour le code (218) Caméra de recul sans code (498) Version japonaise : • Module d’alimentation de caméra de recul (N66 / 10) Applicable au code (218) Caméra de recul et code (498) Version japonaise : • Unité de commande de caméra de recul (N66 / 2) |
7.5 |
| 85 | Applicable jusqu’au 31.5.09 avec code (498) Version japonaise : • Unité de commande de tuner TV (N143) Applicable à partir du 1.6.09 avec code (498) Version japonaise : • Tuner de télévision numérique (A90 / 3) |
7.5 |
| 86 | Applicable au modèle 204.9 avec code (864) Système de divertissement arrière : • Lecteur DVD (A40 / 4) |
7.5 |
| 87 | Applicable au modèle 204.0 / 9 avec code (359) Système d’appel d’urgence TELE AID : • Unité de commande du système d’appel d’urgence (N123 / 4) |
7.5 |
| 88 | Applicable à partir du 1.6.09 • Réserve |
– |
| 89 | Applicable à partir du 1.6.09 avec code (550) Dispositif d’attelage : • Unité de commande de reconnaissance de remorque (N28 / 1) Applicable à partir du 1.6.09 avec moteur 156 : • Relais de moteur de ventilateur de refroidisseur d’huile (K25) |
20 |
| 90 | Applicable à partir du 1.6.09 • Réserve |
– |
| 91 | Applicable au modèle 204.0 / 9 avec code (U80) Prise de courant 115 V dans le coffre : • Unité de commande de convertisseur DC / AC (N24 / 3) |
25 |
| 92 | Applicable à partir du 1.6.09 • Réserve |
– |
À propos de la Mercedes-Benz GLK (2008-2015)
La Mercedes-Benz GLK, produite de 2008 à 2015, est un SUV compact qui se distingue par son design élégant et son haut niveau de confort. Ce modèle offre diverses options de motorisation, y compris des moteurs essence et diesel, qui offrent d’excellentes performances et une grande efficacité. La GLK est réputée pour sa construction robuste et ses technologies avancées, garantissant sécurité et confort sur la route. L’intérieur du véhicule est spacieux et luxueusement équipé, ce qui en fait un choix idéal pour ceux qui recherchent un véhicule fiable et élégant.
Schéma de la boîte à fusibles Mercedes-Benz GLK
Cette page présente le schéma de la boîte à fusibles de la Mercedes-Benz GLK, indispensable pour l’entretien et les réparations du véhicule. Sur ce modèle, les boîtes à fusibles se trouvent généralement dans le compartiment moteur et à l’intérieur du véhicule, habituellement sous le tableau de bord. Les diagrammes de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé du système électrique du véhicule, il est donc important de connaître sa disposition et ses fonctions.
