Fiat Marea (1996-2003) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Fiat Marea (1996-2003), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Fiat Marea – schéma de répartition des fusibles
Année de fabrication : 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Le fusible numéro F7 est responsable de l’allume-cigare dans la Fiat Marea, dans la boîte à fusibles du tableau de bord.

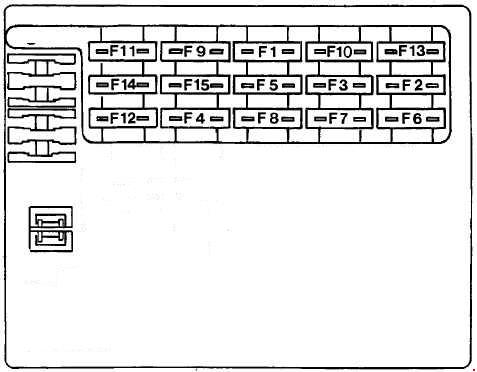

Boîte à fusibles du tableau de bord (n° 1)
| Numéro | Ampérage [A] | Description |
| 1 | 10 | Feux stop ; Feu stop auxiliaire ;
Clignotants ; Alimentation des instruments. |
| 2 | 10 | Phare avant droit ; Feu arrière gauche ;
Éclairage de la plaque d’immatriculation droite ; Éclairage de la radio ; Atténuation de l’éclairage du tableau de bord ; Témoin des feux de position ; Éclairage de l’allume-cigare ; Éclairage du panneau de commande ; Éclairage de la commande de transmission automatique ; Éclairage de la radio-téléphone ; Contrôle de l’éclairage du chauffage/climatisation. |
| 3 | 10 | Phare avant gauche en position ; Feu arrière droit en position ;
Éclairage de la plaque d’immatriculation gauche ; Éclairage de la commande des rétroviseurs. |
| 4 | 10 | Phare droit avec feux de croisement |
| 5 | 10 | Phare gauche avec feux de croisement ; Régulateur d’angle des phares ;
Activation du lave-phares. |
| 6 | 10 | Phare droit avec feux de route |
| 7 | 10 | Feux de route gauches ; Témoin d’avertissement des feux de route. |
| 8 | 20 | Verrouillage centralisé ; Éclairage du coffre. |
| 9 | 10 | Feux de détresse |
| 10 | 10 | Éclairage intérieur (avant et arrière) ; Alimentation des instruments ;
Réception de la télécommande et alimentation de l’alarme centrale ; Alimentation du radiotéléphone. |
| 11 | 30 | Lunette arrière chauffante ; Dégivrage des rétroviseurs. |
| 12 | 30 | Ventilateur de climatisation de l’habitacle (climatisation) ; Régulateur de climatisation. |
| 13 | 20 | Klaxon |
| 14 | 20 | Essuie-glace avant ; Essuie-glace arrière ;
Lave-glace avant/arrière ; Activation du lave-phares. |
| 15 | 20 | Unité de commande de la climatisation ; Ventilateur de l’habitacle (avec chauffage). |

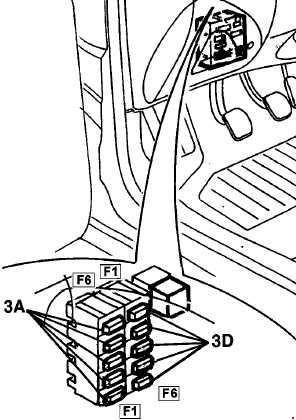

Panneau de fusibles du tableau de bord (n° 2)
| Numéro | Ampérage [A] | Description |
| 3A | ||
| 1 | 7,5 | Mémoire d’injection et CODE |
| 2 | 7,5 | Compresseur et climatisation |
| 3 | 10 | ABS |
| 4 | 7,5 | Injection et CODE |
| 5 | 20 | Lave-phares |
| 6 | 7,5 | Services activés par l’allumage (15/54) |
| 3D | ||
| 1 | 7,5 | Services activés par l’allumage (INT) |
| 2 | 15 | Feux de brouillard |
| 3 | 25 | Vitres électriques arrière |
| 4 | 25 | Vitres électriques avant |
| 5 | 30 | Toit panoramique ; Sièges ;
Allume-cigare. |
| 6 | 10 | Airbag |

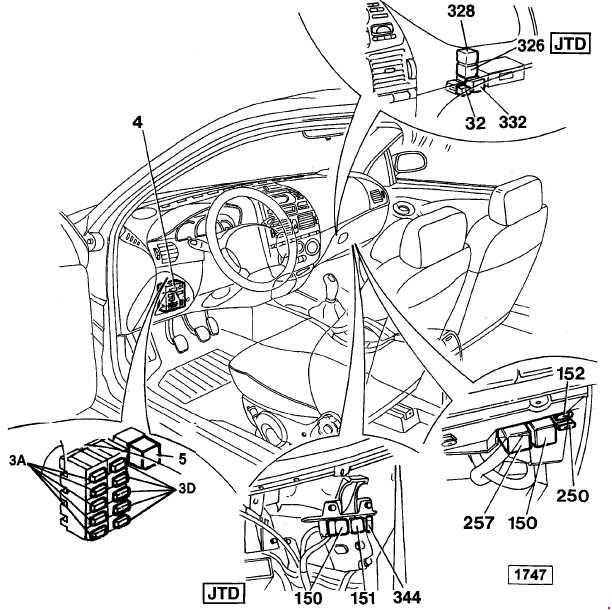

Emplacement des relais et fusibles dans le véhicule (habitacle)
| Numéro | Emplacement |
| 3A/D | Boîte à fusibles |
| 4 | Unité de connexion |
| 5 | Alimentation du relais des feux de croisement |
| 32 | Relais de contrôle des feux de brouillard |
| 150 | Relais de contrôle du système d’injection (1747) (JTD) |
| 151 | Relais de contrôle de la sonde lambda pour la pompe à carburant et les injecteurs |
| 152 | Fusible de protection du système d’injection (1747) (JTD) |
| 250 | Fusible de protection de la pompe à carburant (1747) |
| 257 | Relais de contrôle de la pompe à carburant (1747) |
| 326 | Unité de contrôle du chauffage auxiliaire |
| 328 | Relais des feux de détresse |
| 332 | Relais de puissance activé par l’allumage |
| 344 | Fusible tj. (JTD) |

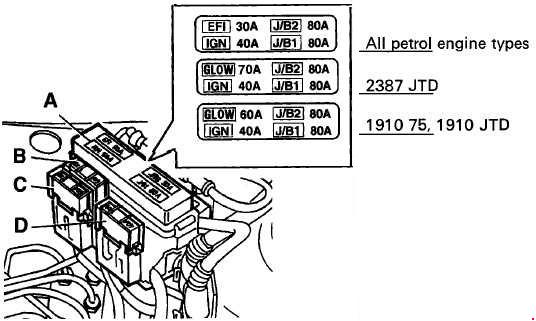

Boîte à fusibles dans le compartiment moteur
| Numéro | Ampérage [A] | Description |
| EFI | 30 | Moteur essence :Injection électronique |
| GLOW | 60 | 1910 75, 1910 JTD :Démarreur |
| 70 | 2387 JTD :Démarreur | |
| IGN | 40 | Contacteur d’allumage |
| J/B1 | 80 | Alimentation principale |
| J/B2 | 60 | Moteur essence :Alimentation principale |
| 80 | Moteur diesel :Alimentation principale | |
| B | 30 | Moteur essence sans climatisation :Ventilateur |
| 40 | Moteur 1242, 1581, 1747 mis à jour. 99 avec climatisation, JTD, 1910 TD 75 :Ventilateur | |
| 50 | Moteur 1747, 1998 avec climatisation :Ventilateur | |
| C | 60 | ABS |
| D | 40 | Deuxième ventilateur (TD) |
| E | 30 | Injection électronique (JTD) |

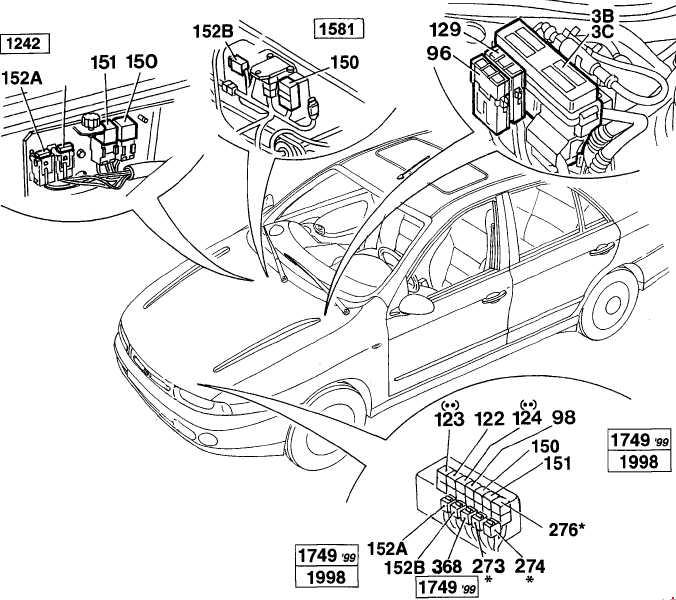

Emplacement des relais et fusibles dans le véhicule (capot – types de moteurs essence)
| Numéro | Emplacement |
| 3B-3C | Boîte à fusibles d’alimentation |
| 96 | Fusible d’alimentation qui protège l’ABS |
| 98 | Fonction d’essuie-glace intermittent des phares |
| 122 | Relais basse vitesse du ventilateur de refroidissement moteur |
| 123 | Horloge rapide du ventilateur de refroidissement moteur |
| 124 | Relais de contrôle du compresseur de climatisation |
| 129 | Fusible d’alimentation qui protège le ventilateur de refroidissement moteur |
| 150 | Alimentation du relais du système d’injection |
| 151 | Relais de contrôle de la sonde lambda pour la pompe à carburant et les injecteurs |
| 152 | Fusible de protection du système d’injection |
| 152A | Fusible de protection du système d’injection |
| 152B | Fusible de protection du système d’injection |
| 273 | Fusible de protection du système de transmission automatique |
| 274 | Fusible de protection du système de transmission automatique |
| 276 | Relais d’activation du moteur de démarrage |
| 368 | Diode de relais pour le contrôle du système d’injection |

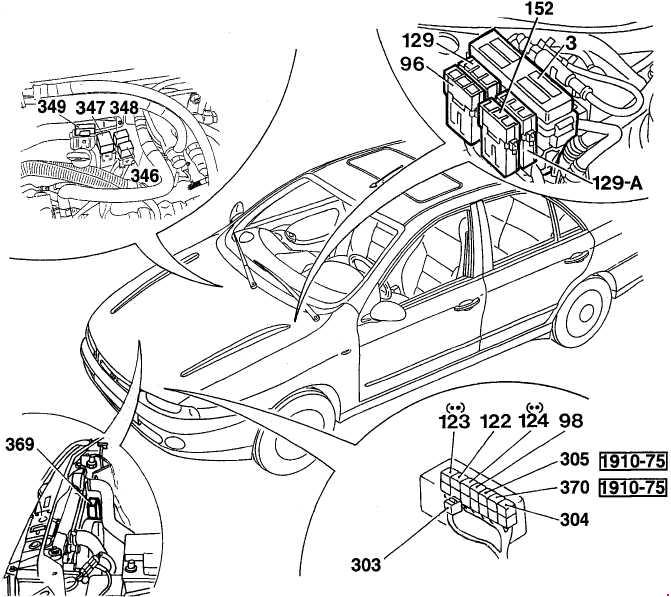

Emplacement des relais et fusibles dans le véhicule (capot – types de moteurs diesel)
| Numéro | Emplacement |
| 3A/D | Boîte à fusibles |
| 4 | Unité de connexion |
| 5 | Alimentation du relais des feux de croisement 32 Relais de contrôle des feux de brouillard |
| 150 | Relais de contrôle du système d’injection (1747) (JTD) |
| 151 | Relais de contrôle de la sonde lambda pour la pompe à carburant et les injecteurs |
| 152 | Fusible de protection du système d’injection (1747) (JTD) |
| 250 | Fusible de protection de la pompe à carburant (1747) |
| 257 | Relais de contrôle de la pompe à carburant (1747) |
| 326 | Unité de contrôle du chauffage auxiliaire |
| 328 | Relais des feux de détresse |
| 332 | Relais de puissance activé par l’allumage. |
| 344 | Fusible tj. (JTD) |
À propos de la Fiat Marea (1996-2003)
La Fiat Marea est une automobile de classe moyenne produite par le constructeur automobile italien Fiat entre 1996 et 2003. Ce modèle était disponible en deux versions de carrosserie : berline et break, connu sous le nom de Marea Weekend. La Fiat Marea se distinguait par son design élégant et sa praticité, ce qui la rendait populaire auprès des familles. Sous le capot, on trouvait diverses motorisations, y compris des moteurs essence et diesel d’une cylindrée allant de 1.6 à 2.4 litres. Le modèle était réputé pour sa fiabilité et son confort, ce qui a contribué à sa popularité sur le marché européen.
Schéma de la boîte à fusibles de la Fiat Marea
Cette page présente le schéma de la boîte à fusibles de la Fiat Marea, indispensable pour l’entretien et les réparations corrects du système électrique du véhicule. La boîte à fusibles est généralement située sous le tableau de bord côté conducteur, et une autre peut être placée dans le compartiment moteur. Les schémas sur cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important d’avoir une vue d’ensemble de sa configuration.
