KIA Rio (2000-2005) – Boîte à fusibles

KIA Rio (2000-2005) – schéma de la boîte à fusibles

Année de fabrication : 2000, 2001, 2002, 2003, 2004, 2005.

Le fusible de l’allume-cigare (prise de courant) dans la KIA Rio (2000-2005) est le fusible CIGAR dans la boîte à fusibles du tableau de bord.

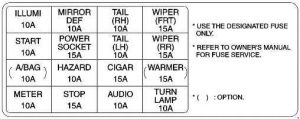

Panneau de fusibles du tableau de bord

Fusible	Amp [A]	Description
A/BAG	10	Airbag
TURN LAMP	10	Clignotants
METER	10	Tableau de bord ; Lampe de réserve ; Signal d’avertissement sonore.
ILLUMI	10	Éclairage
POWER SOCKET	15	Lampe de coffre ; Prise de courant.
HAZARD	10	Feu de détresse
STOP	15	Feu stop, ABS
TAIL (RH)	10	Feu arrière (droit / avant gauche) ; Éclairage de l’interrupteur.
TAIL (LH)	10	Feu arrière (gauche / avant droit)
CIGAR	15	Allume-cigare
AUDIO	10	Audio ; Rétroviseur électrique.
WIPER (FRT)	15	Essuie-glace (avant) ; Lave-glace (avant) ; Toit ouvrant.
WIPER (RR)	15	Essuie-glace (arrière) ; Lave-glace (arrière).
WARMER	15	Chauffage de siège
MIRROR DEF	10	Dégivrage de rétroviseur
START	10	Unité de commande moteur ; Unité ECAT.

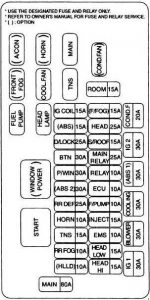

Boîte à fusibles dans le compartiment moteur

Fusible	Amp [A]	Description
ABS	15	ABS
RR FOG	10	Feu arrière de brouillard
F / FOG	15	Feu avant de brouillard
MAIN	80	Batterie
IG 1	30	ALLUME-CIGARE 10A, AUDIO 10A, BOBINE D’ALLUMAGE 15A, CLIGNOTANT 10A, AIRBAG 10A, ESSUIE-GLACE (AR) 15A, ESSUIE-GLACE (AV) 15A, RELAIS 10A, DÉMARRAGE 10A,
BLOWER	30	Chauffage
COOLING	30	Ventilateur de refroidissement
ABS 1	30	ABS
COND. FAN	20	Ventilateur de condenseur
HEAD-HI	15	Phares (feux de route)
HEAD-LOW	15	Phares (feux de croisement)
EMS	10	Capteurs moteur
INJECTOR	15	Injecteur ; Sonde à oxygène.
F / PUMP	10	Pompe à carburant

ECU	10	Unité de commande moteur ; Unité ECAT ; Relais principal,
RELAY	10	Moteur de ventilateur ; Vitres électriques ; Dégivrage de la lunette arrière ; Phare.
HLLD	10	–
MAIN RELAY	25	EMS 10A, INJECTEUR 15A, POMPE À CARBURANT 10A, ECU 10A.
S / ROOF	15	Toit ouvrant
MAIN	25	PHARES-FEUX DE ROUTE 15A, PHARES-FEUX DE CROISEMENT 15A, FEU DE BROUILLARD (AR) 10A.
IG 2	30	–
TNS	15	ARRIÈRE (G) 10A, ARRIÈRE (D) 10A
HORN	10	Klaxon
RR DEF	25	Dégivrage de la lunette arrière
ABS 2	20	ABS
P / WIN	30	Vitres électriques
BTN	30	MÉMOIRE/HABITACLE 10A, STOP 15A, DÉTRESSE 15A
D / LOCK	25	Verrouillage électrique des portes
IG COIL	15	Bobine d’allumage
ROOM	15	Éclairage intérieur ; Tableau de bord ; Signal d’avertissement sonore.

À propos de la KIA Rio (2000-2005)

La KIA Rio, produite entre 2000 et 2005, est un véhicule compact qui a gagné en popularité grâce à sa fiabilité et son fonctionnement économique. Ce modèle était disponible en différentes versions de carrosserie, y compris berline et hayon. La KIA Rio offrait plusieurs variantes de moteur, les plus courantes étant les moteurs essence de 1,3 et 1,5 litre. Ces moteurs étaient connus pour leur faible consommation de carburant et leurs faibles coûts d’exploitation, ce qui faisait de la KIA Rio un choix populaire pour les conducteurs urbains. L’intérieur du véhicule était conçu en mettant l’accent sur la praticité et le confort, offrant suffisamment d’espace pour les passagers et les bagages.

Schéma de la boîte à fusibles de la KIA Rio

Cette page présente le schéma de la boîte à fusibles pour le modèle KIA Rio, essentiel pour un entretien correct du système électrique du véhicule. Dans la KIA Rio, la boîte à fusibles est généralement située sous le tableau de bord côté conducteur et également dans le compartiment moteur. Nos diagrammes montrent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de la même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître son agencement et l’utilisation correcte des fusibles.
