Hyundai Santa Fe CM (2006-2012) – boîte à fusibles
Hyundai Santa Fe CM – schéma de la boîte à fusibles
Année de fabrication : 2006, 2007, 2008, 2009, 2010, 2011, 2012.
Le fusible de l’allume-cigare (prise de courant) dans le Hyundai Santa Fe CM est le fusible 16 dans la boîte à fusibles de l’habitacle. Pour les autres prises, les fusibles sont 14 et 15.

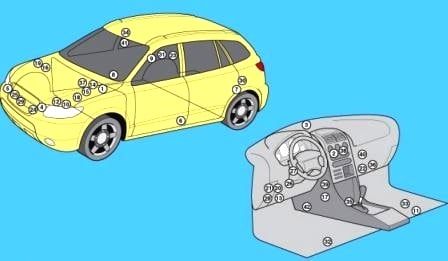

Emplacement des unités de commande électroniques
Description
- Unité de commande électronique ABS – avec assistance au freinage
- Contrôleur de climatisation/chauffage – dans le panneau de commande de climatisation/chauffage
- Capteur d’irradiation (système de climatisation)
- Capteur de collision (SRS), gauche.
- Capteur de collision (SRS), droit
- Capteur de choc latéral, côté conducteur – montant B
- Capteur de choc latéral, arrière gauche
- Capteur de choc latéral, côté passager – montant B
- Capteur de choc latéral, arrière droit
- Alarme antivol – Montant de suspension gauche
- Amplificateur audio – sous le siège
- Batterie
- Connecteur de diagnostic (DLC) 1 (16 broches)
- Connecteur de diagnostic (DLC) 2 (20 broches) – près de l’amplificateur de frein
- Unité de commande électronique du moteur
- Unité de commande électronique des supports moteur
- Contrôleur de niveau d’huile moteur – derrière le centre du tableau de bord
- Boîte à fusibles / relais, compartiment moteur 1
- Boîte à fusibles / relais, compartiment moteur 2
- Boîte à fusibles / relais, tableau de bord
- Relais du moteur de ventilateur de chauffage – dans la boîte à fusibles / relais sous le tableau de bord
- Résistance du moteur de ventilateur de chauffage (avant) – derrière la boîte à gants
- Résistance du moteur de ventilateur de chauffage (avec climatisation arrière) – côté droit du coffre
- Klaxon, gauche.
- Signal, droit.
- Unité de commande électronique de l’antidémarrage – sur la colonne de direction
- Antenne d’antidémarrage – près de l’allumage
- 28 Unité de commande multifonction – dans la boîte à fusibles / relais sous le tableau de bord – fonctions : climatisation / moteur de ventilateur de chauffage, système antivol, verrouillage centralisé, feux de jour, rétroviseurs extérieurs chauffants, verrouillage général, vitres électriques, phares antibrouillard, éclairage d’urgence, essuie-phares, dégivreur de lunette arrière, éclairage intérieur, feux de position avant, feux de position arrière, essuie-glace/lave-glace de pare-brise
- Capteur de température extérieure
- Contrôleur du système de stationnement – coffre gauche
- Contrôleur d’essuie-glace/lave-glace de lunette arrière – montant C
- Contrôleur de chauffage de siège conducteur – sous le siège
- Unité de commande de chauffage de siège passager – sous le siège
- Contrôleur de moteur de toit ouvrant – dans le moteur de toit ouvrant
- Unité de commande électronique SRS
- Contrôleur de boîte de transfert – à côté du moteur de ventilateur de chauffage
- Unité de commande électronique de transmission (transmission automatique) – essence – dans l’unité de commande électronique du moteur
- Unité de commande électronique de transmission (transmission automatique) – Diesel – derrière la boîte à gants
- Sélection et/ou unité de commande de verrouillage de clé de contact
- Relais du système de commande de transmission 1
- Capteur de pluie (essuie-glace avant) ∕ Capteur solaire
- Capteur de décalage latéral – sous le tapis

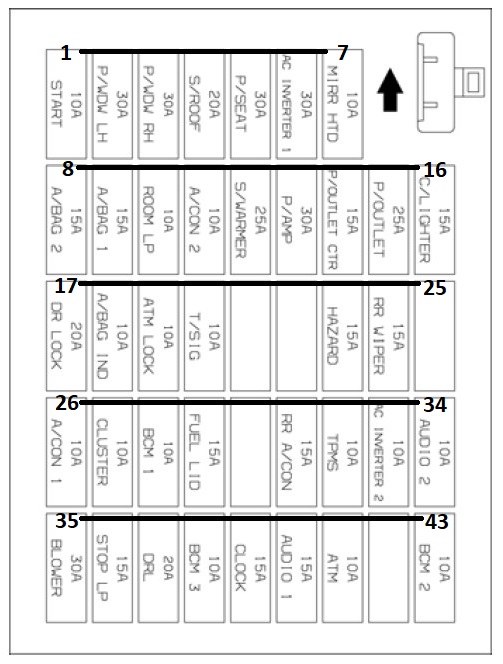

Boîte à fusibles de l’habitacle
Située sous le tableau de bord, derrière le couvercle de protection.
Schéma
Description
| 1 | 10A – Système antivol |
| 2 | 30A – Commande de vitres électriques, porte arrière gauche |
| 3 | 30A – Commande de vitres électriques, porte arrière droite |
| 4 | 20A – Toit ouvrant électrique |
| 5 | 30A – Unité de commande de siège électrique |
| 6 | 30A – Commande modulaire de vitres |
| 7 | 10A – Unité de commande des rétroviseurs |
| 8 | 15A – Unité de commande du système de sécurité passif, airbag |
| 9 | 15A – Unité de commande du système de sécurité passif, airbag |
| 10 | 10A – Tableau de bord ;
Ampoules pour l’éclairage de plafond pour l’éclairage des portes d’entrée ; Ampoules pour l’éclairage intérieur. |
| 11 | 10A – Chauffage central, climatisation et ventilation |
| 12 | 25A – Interrupteurs de chauffage des sièges avant |
| 13 | 30A – Amplificateur audio |
| 14 | 15A – Prise de courant pour équipement supplémentaire dans le tapis du tunnel central |
| 15 | 25A – Prise de courant pour équipement supplémentaire dans le coffre |
| 16 | 15A – Allume-cigare |
| 17 | 20A – Verrouillage centralisé des serrures de porte |
| 18 | 10A – Ensemble de clignotants |
| 19 | 10A – Levier de commande des feux extérieurs ;
Capteur de position de la colonne de direction ; Interrupteur ESP. |
| 20 | 10A – Interrupteur d’alarme |
| 21 | Réserve |
| 22 | 15A – Interrupteur de feux de freinage |
| 23 | 15A – Interrupteur de feux de détresse ;
Poignée de l’interrupteur des feux extérieurs ; Contrôleur électronique de carrosserie ; Contrôleur de rétroviseurs. |
| 24 | 15A – Essuie-glace de lunette arrière |
| 25 | Réserve |
| 26 | 10A – Unité centrale de chauffage, climatisation et ventilation |
| 27 | 10A – Ensemble de clignotants ;
Unité principale du système audio ; Module de surveillance de la pression des pneus. |
| 28 | 10A – ECM de carrosserie |
| 29 | 15A – Actionneur de verrouillage du couvercle de réservoir de carburant |
| 30 | 10A – Alarme sonore du système antivol |
| 31 | 15A – Unité de commande de chauffage, climatisation et ventilation |
| 32 | 10A – Feux de brouillard |
| 33 | 10A – Capteur de pluie |
| 34 | 10A – Unité principale du système audio ;
Horloge numérique ; Unité de commande de rétroviseur. |
| 35 | 30A – Ventilateur d’air |
| 36 | 15A – Interrupteur de feux de freinage |
| 37 | 20A – Feux de jour |
| 38 | 10A – ECM de carrosserie |
| 39 | 15A – Horloge numérique |
| 40 | 15A – Unité principale du système audio ;
Horloge numérique. |
| 41 | 10A – Lumières intérieures ;
Ampoule de coffre ; Ensemble de clignotants. |
| 42 | Réserve |
| 43 | 10A – Unité de commande de siège électrique |
Compartiment moteur

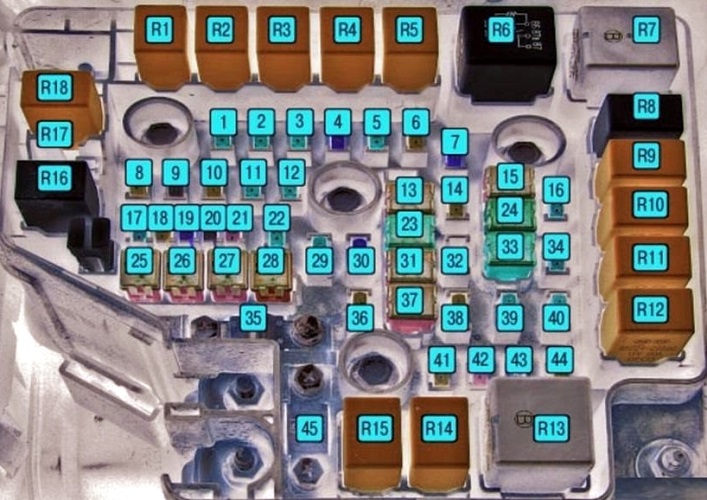

Boîte à fusibles principale
Située sur le côté gauche du compartiment moteur.
Description
| 1 | 10A – Capteur de vitesse ;
Contrôleur de transmission automatique. |
| 2 | 10A – Blocage des phares |
| 3 | 10A – Contrôleur moteur ;
Contrôleur de transmission automatique. |
| 4 | 20A – Phares avec feux de croisement |
| 5 | 10A – Antidémarrage ;
Relais de pompe à carburant ;. Relais de chauffage, climatisation et ventilation |
| 6 | 15A – Capteur de masse d’air ;
Capteurs de concentration d’oxygène. |
| 7 | 20A – Bobines d’allumage |
| 8 | 15A – Pompe à carburant |
| 9 | 25A – Lave-glace de pare-brise ;
Capteur de pluie ; Essuie-glace de pare-brise. |
| 10 | 15A – Unité de commande de transmission automatique |
| 11 | 10A – Unité de commande du système antiblocage (ABS) |
| 12 | 10A – Chauffage, climatisation et ventilation |
| 13 | 40A – Interrupteur d’allumage (blocage) |
| 14 | 15A – Contrôleur moteur ;
Électrovannes à phase variable. |
| 15 | 40A – Unité de commande du moteur |
| 16 | 10A – Feu arrière gauche |
| 17 | Réserve |
| 18 | Réserve |
| 19 | Réserve |
| 20 | Réserve |
| 21 | Réserve |
| 22 | 10A – Feux de brouillard |
| 23 | 50A – Fusible principal |
| 24 | 30A – Chauffage, climatisation et ventilation |
| 25 | 40A – Démarrage (bloc) ;
Relais de démarreur. |
| 26 | 40A – Unité de commande du système antiblocage (ABS) |
| 27 | 40A – Ventilateur de radiateur moteur |
| 28 | 20A – Unité de commande du système antiblocage (ABS) |
| 29 | 10A – Chauffage, climatisation et ventilation |
| 30 | 20A – ECM de carrosserie ;
ECM ; Module de commande de transmission automatique ; Éclairage de recul. |
| 31 | 40A – Vitres électriques |
| 32 | Réserve |
| 33 | 50A – Alarme antivol ;
Unité électronique de siège ; Feux de brouillard ; Gicleurs de lave-phares. |
| 34 | 10A – Feu arrière droit |
| 35 | 125A – Bloc de fusibles |
| 36 | 15A – Signal sonore |
| 37 | 40A – Moteur électrique du ventilateur de radiateur du système de refroidissement moteur |
| 38 | 15A – Feu de route du phare gauche |
| 39 | 10A – Ensemble d’instruments |
| 40 | 10A – Générateur |
| 41 | 15A – Mode de ventilation du pare-brise |
| 42 | 30A – Vitre arrière chauffante |
| 43 | Réserve |
| 44 | 15A – Feu de route, phare droit |
| 45 | 150A – Fusible principal |
Relais
| R1 | Relais de feu de recul |
| R2 | Relais de moteur de ventilateur de radiateur |
| R3 | Relais de feux de brouillard |
| R4 | Relais de chauffage, climatisation et ventilation |
| R5 | Relais de phares |
| R6 | Relais de l’unité de commande du moteur |
| R7 | Relais de moteur de démarrage |
| R8 | Relais de chauffage, climatisation et ventilation |
| R9 | Relais de chauffage, climatisation et ventilation |
| R10 | Relais d’ampoule latérale |
| R11 | Relais de feu de croisement du phare gauche |
| R12 | Relais de feu de croisement du phare droit |
| R13 | Relais pour le chauffage électrique de la vitre ou de la porte arrière |
| R14 | Relais pour la ventilation du pare-brise |
| R15 | Relais de klaxon |
| R16 | Relais de lave-glace de pare-brise |
| R17 | Relais de capteur de pluie |
| R18 | Relais de pompe à carburant |

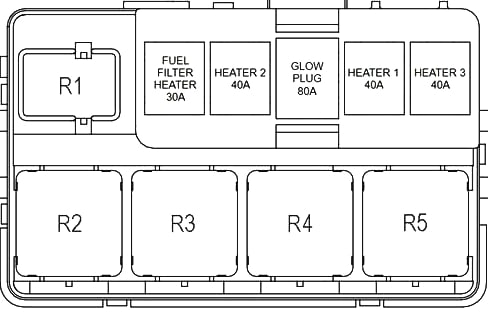

Boîte à fusibles
Installée avec les moteurs Diesel
Description
| CONNEXION DU FUSIBLE DE BOUGIE DE PRÉCHAUFFAGE | Relais de bougies de préchauffage 80A |
| CHAUFFAGE DU FILTRE À CARBURANT | Relais de chauffage du filtre à carburant 30A |
| CHAUFFAGE PTC #1 | Relais de chauffage PTC 1 40A |
| CHAUFFAGE PTC #2 | Relais de chauffage PTC 2 40A |
| CHAUFFAGE PTC #3 | Relais de chauffage PTC 3 40A |
| R1 | Relais de chauffage du filtre à carburant |
| R2 | Relais de chauffage PTC 2 |
| R3 | Réserve |
| R4 | Relais de chauffage PTC 1 |
| R5 | Relais de chauffage PTC 3 |
