Honda Pilot (2003-2015) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Honda Pilot 2003-2015, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles et relais – Honda Pilot
S’applique aux véhicules fabriqués entre :
2003, 2004, 2005, 2006, 2007, 2008, 2009.
Les fusibles de la prise allume-cigare (prises de courant) de la Honda Pilot sont le fusible n° 9 (prise accessoire avant) dans le panneau de fusibles du tableau de bord côté passager et le fusible n° 3 (2003-2004) ou n° 6 (à partir de 2005) (prise accessoire arrière) dans le panneau de fusibles du compartiment moteur auxiliaire.
Habitacle
- Panneau de fusibles 1
- Relais de prise d’alimentation accessoire arrière
- Relais d’éclairage intérieur
- 2003-2005 : Relais de feux de brouillard avant
2006-2008 : Relais de désactivation des feux de route - Unité de commande des feux de jour
- 2006-2008 : Relais de moteur d’essuie-glace avant
- Relais de verrouillage de transmission
- Relais de contact P
- Relais principal PGM-FI n° 1
- Relais principal PGM-FI n° 2 (pompe à carburant)
- Relais de moteur de ventilateur arrière
- 2003-2005 : Relais de gradateur
2006-2008 : Relais de feux de jour - Relais de feu arrière
- 4WD : Relais du système de gestion du couple variable 4WD (VTM-4)
2WD (2006-2008) : Relais de commande d’assistance moteur
- Unité de commande de l’immobilisateur-récepteur
- 2WD (2006-2008) : Unité de commande active du bruit
- Récepteur sans clé
- Relais de capteur de rapport air-carburant (A/F)
- Relais d’allumage
- Relais de module de commande d’actionneur de papillon
- 2006-2008 : Relais de moteur d’essuie-glace arrière
- Panneau de fusibles 2
- Unité de système de retenue supplémentaire (SRS)
- 2WD (2006-2008) : Unité de commande d’assistance moteur

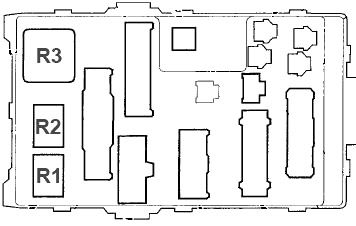

Panneau de fusibles habitacle 1
Situé sous le tableau de bord côté conducteur.
| Numéro | Ampérage [A] | Description |
|---|---|---|
| 1 | 15 | Unité de commande de l’immobilisateur-récepteur, module de commande du groupe motopropulseur (PCM), relais principal PGM-FI n° 2 (pompe à carburant), unité de système de retenue supplémentaire (SRS) |
| 2 | 10 | Unité de système de retenue supplémentaire (SRS) |
| 3 | 7,5 | Relais d’embrayage de compresseur de climatisation, relais de moteur de ventilateur, unité de commande de climatisation, panneau de commande de chauffage, module de commande du groupe motopropulseur (PCM), moteur de commande de recirculation, relais de moteur de ventilateur arrière, moteur de mode proche, relais de désembuage de lunette arrière, module de commande de ventilateur de radiateur (2003-2005) |
| 4 | 7,5 | Unité d’onduleur AC (2006-2008), actionneur de rétroviseur, dégivreur de rétroviseur, modulateur-contrôleur ABS (2003-2005), système de gestion du couple variable 4WD (VTM-4) (2003-2005) |
| 5 | 10 | Unité de commande des feux de jour |
| 6 | 15 | Alternateur, témoin de l’interrupteur principal du régulateur de vitesse, électrovanne de purge du réservoir de vapeurs de carburant (EVAP), module de commande de clignotant, module de commande du groupe motopropulseur (PCM), module de commande du modulateur VSA (2006-2008), groupe de capteurs de charge électrique (ELD) (2003-2005), capteurs d’oxygène secondaires chauffés (2003-2005), module de commande de ventilateur de radiateur (2003-2005), système de gestion du couple variable 4WD (VTM-4) (2003-2005), relais VTM-4 (2003-2005) |
| 7 | 7,5 | Rétroviseur électrique à boussole (2006-2008), indicateur de désactivation du passager du système de détection de passager (ODS), rétroviseur intérieur à atténuation automatique (2006-2008), relais d’essuie-glace arrière intermittent, interrupteur d’essuie-glace/lave-glace arrière, moteur d’essuie-glace arrière, feu de brouillard avant (2006-2008) |
| 8 | 7,5 | Relais de prise d’alimentation accessoire, microphone arrière du système de contrôle actif du bruit (2WD) (2006-2008), unité de contrôle actif du bruit (2WD) (2006-2008), module de commande de clignotant, connecteur optionnel sans clé (2006-2008), relais de prise d’alimentation accessoire arrière, relais de verrouillage de transmission |
| 9 | 10 | Unité de contrôle actif du bruit (2WD) (2006-2008), relais de marche arrière A/T, feux de recul, capteur de défaillance de feu de freinage, module de commande de clignotant, récepteur sans clé, unité de navigation (2006-2008), rétroviseur intérieur à atténuation automatique (2006-2008), connecteur de sécurité optionnel (2006-2008), témoin de l’interrupteur principal de verrouillage (4WD), système de gestion du couple variable 4WD Unité de commande du système (VTM-4), unité de commande multiplex du conducteur |
| 10 | 7,5 | Clignotants/relais d’arrêt d’urgence |
| 11 | 7,5 | 2006-2008 : Unité de commande du système de gestion du couple variable 4WD (VTM-4) |
| 15 | 2003-2005 : Bobines d’allumage | |
| 12 | 30 | Relais de moteur d’essuie-glace arrière, moteur d’essuie-glace avant, circuit d’essuie-glace avant intermittent, moteur d’essuie-glace avant, relais d’essuie-glace avant intermittent |
| 13 | 7,5 | Relais principal PGM-FI, module de commande du groupe motopropulseur (PCM) |
| R1 | Arrêt de démarrage | |
| R2 | Inverser | |
| R3 | Clignotants et feux de détresse | |

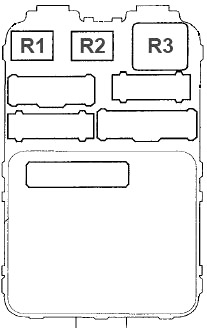

Panneau de fusibles habitacle n° 2
Situé sous le tableau de bord côté passager. Pour l’ouvrir, tirez sur le bord droit du couvercle.
| Numéro | Ampère [A] | Description |
|---|---|---|
| Numéro | Ampère [A] | Description |
| 1 | 20 | Unité de commande de vitre électrique |
| 2 | 20 | Moteur de siège avant électrique (EX-L), moteur électrique de déplacement du siège conducteur (EX-L), moteur électrique d’inclinaison du siège arrière conducteur (sauf EX-L), moteur électrique d’inclinaison du siège conducteur (Expert EX-L) |
| 3 | 20 | Chauffage des sièges avant |
| 4 | 20 | Moteur de siège arrière électrique conducteur (EX-L), moteur électrique d’inclinaison du siège conducteur (EX-L), moteur électrique d’inclinaison du siège arrière conducteur (sauf EX-L), moteur électrique de déplacement du siège conducteur (sauf EX-L) |
| 5 | – | – |
| 6 | 10 | Unité de commande des feux de jour |
| 7 | 20 | Moteur de vitre arrière gauche, interrupteur principal de vitre, unité de commande de vitre électrique |
| 8 | 20 | Moteur de vitre avant passager |
| 9 | 15 | Unité audio, lecteur DVD (avec système de divertissement arrière), prise d’alimentation accessoire de console, prise d’alimentation accessoire avant, unité de navigation (2006-2008), écran de navigation (2006-2008), connecteur allume-cigare |
| 10 | 15 | Éclairage de l’unité audio, éclairage de la prise auxiliaire (avec système de divertissement arrière), témoin de l’interrupteur principal du régulateur de vitesse, éclairage de l’unité de commande de climatisation, lecteur DVD (avec système de divertissement arrière), unité de commande multiplex du conducteur, feux de position avant, feux de position latéraux avant, éclairage de la console avant, interrupteurs de verrouillage de porte avant, éclairage du module de commande de clignotant, éclairage de la boîte à gants, éclairage de l’interrupteur d’avertissement d’urgence, éclairage du panneau de commande de chauffage, éclairage de l’interrupteur d’éclairage intérieur, éclairage de la plaque d’immatriculation, éclairage de l’interrupteur de toit ouvrant, écran de navigation, unité de navigation, connecteur allume-cigare, connecteur de feu de brouillard (panneau de fusibles/relais sous le tableau de bord du conducteur), éclairage de l’interrupteur de rétroviseur électrique, éclairage de l’unité de commande de chauffage-climatisation arrière, contrôleur arrière et écran (avec système de divertissement arrière), éclairage de la console de pavillon, siège, interrupteurs de chauffage, éclairage, relais de feux arrière, feux arrière, connecteur d’éclairage de remorque, interrupteur de verrouillage VTM-4 |
| Numéro | Ampérage [A] | Description |
|---|---|---|
| 11 | 10 | Feux de carte individuels avant, feux décoratifs de porte avant, HomeLink, relais de feux intérieurs, écran de navigation, unité de navigation, feux de carte individuels arrière, éclairage de hayon, éclairage de miroir de courtoisie |
| 12 | 20 | Unité de commande multiplex passager |
| 13 | 7,5 | Unité de commande multiplex conducteur, unité de commande multiplex de porte, module de commande de clignotant, unité de commande multiplex immobilisateur-récepteur, indicateur d’immobilisateur, module de récepteur sans clé, connecteur de sécurité, indicateur de sécurité, unité de commande multiplex passager |
| 14 | 7,5 | 2006-2008 : Relais de verrouillage de toit ouvrant, relais d’ouverture de toit ouvrant |
| 15 | 20 | 2006-2008 : Relais de verrouillage de toit ouvrant, moteur de toit ouvrant, relais d’ouverture de toit ouvrant |
| 16 | 20 | Moteur de vitre arrière droite |
| 7,5 | Relais de ventilateur de radiateur | |
| R1 | Alimentation de vitre | |
| R2 | Prise d’alimentation accessoire | |
| R3 | Désembuage de lunette arrière | |
Compartiment moteur
- Module de commande du groupe motopropulseur (PCM)
- Boîte à fusibles 1
- Boîte à fusibles 2
- Modulateur-unité de commande ABS ou VSA
- Relais de fusible

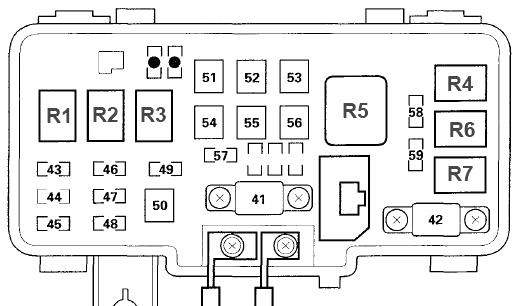

Boîte à fusibles 1
La boîte à fusibles principale sous le capot est située côté passager. Pour l’ouvrir, appuyez sur les languettes comme indiqué.
| Numéro | Ampérage [A] | Description |
|---|---|---|
| Numéro | Ampérage [A] | Description |
| 41 | 120 | Batterie, distribution d’alimentation |
| 42 | 50 | Interrupteur d’allumage, connecteur optionnel sans clé |
| 43 | 20 | Interrupteur de feux combinés, unité de commande des feux de jour, phare droit |
| 44 | – | – |
| 45 | 20 | Interrupteur de feux combinés, unité de commande des feux de jour, phare gauche, témoin de feux de route, feu de brouillard (2006-2008) |
| 46 | 15 | Connecteur de liaison de données (DLC), relais principal PGM-FI |
| 47 | 20 | Feux de freinage, unité de commande multiplex du groupe motopropulseur, feu de freinage supérieur, relais de klaxon, klaxon, éclairage d’allumage, électroaimant de verrouillage de clé, module de commande du groupe motopropulseur (PCM), connecteur d’éclairage de remorque |
| 48 | 20 | Unité audio, lecteur DVD (système de divertissement arrière), contrôleur et écran arrière (système de divertissement arrière) |
| 49 | 15 | Feux de détresse |
| 50 | 20 | 2003-2005 : Connecteur d’éclairage de remorque |
| 51 | 40 | Relais d’actionneur de vitre, fusible (panneau de fusibles habitacle n° 2) : n° 1 |
| 52 | 40 | Fusibles (panneau de fusibles habitacle n° 2) : n° 2, 3, 4, 6 |
| 53 | 30 | Condensateur de bruit, désembuage de lunette arrière |
| Numéro | Ampérage [A] | Description |
|---|---|---|
| 54 | 40 | Fusible (panneau de fusibles habitacle n° 2) : n° 9, 10, 11, 12, 13 |
| 55 | 30 | Moteur de ventilateur arrière |
| 56 | 40 | Moteur de ventilateur |
| 57 | 30 | Moteur de ventilateur de radiateur |
| 58 | 30 | Moteur de ventilateur de condenseur de climatisation |
| 59 | 7,5 | Embrayage de compresseur de climatisation |
| • | – | Fusible de rechange |
| R1 | Phare n° 1 (droit) | |
| R2 | Phare n° 2 (gauche) | |
| R3 | Klaxon | |
| R4 | Ventilateur de condenseur de climatisation | |
| R5 | Moteur de ventilateur | |
| R6 | Ventilateur de radiateur | |
| R7 | Embrayage de compresseur de climatisation | |

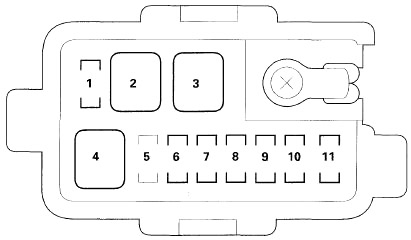

Panneau de fusibles 2
| Numéro | Ampère [A] | Description |
|---|---|---|
| 1 | 20 | Unité d’onduleur AC |
| 2 | 40 | Modulateur VSA-unité de commande |
| 3 | 30 | Modulateur VSA-unité de commande |
| 4 | 20 | Système de gestion du couple variable 4WD (VTM-4) unité de commande |
| 5 | 10 | 2WD : unité de commande d’assistance moteur |
| 6 | 15 | Prise d’alimentation accessoire de console, prise d’alimentation accessoire arrière |
| 7 | 15 | Module de commande du groupe motopropulseur (PCM) |
| 8 | 15 | Bobines d’allumage |
| 9 | 15 | Capteurs de rapport air-carburant (A/F) (banque 1, banque 2), capteurs d’oxygène secondaires chauffés (banque 1, banque 2), groupe de capteurs de charge électrique (ELD) |
| 10 | 7,5 | Unité de commande du système de surveillance de la pression des pneus (TPMS) |
| 11 | 20 | Feux de brouillard avant, module de commande de clignotant, connecteur de feu de brouillard, connecteur d’interrupteur de feu de brouillard |
Panneau de relais
| Numéro | Relais |
|---|---|
| R1 | Commande de ventilateur |
| R2 | Essuie-glace arrière intermittent |
| R3 | Essuie-glace avant intermittent |
| R4 | Chauffage des sièges |
Fusibles de remorque
Si le témoin de remorque est grillé, vérifiez si ces fusibles sont grillés lors du remplacement des ampoules :
- Fusibles de la boîte à fusibles principale sous le capot 5, 7 et 24
- Boîte à fusibles côté conducteur intérieur : 10
- Boîte à fusibles côté passager intérieur : 10
Si ces fusibles sont intacts mais que les feux de remorque ne fonctionnent toujours pas, deux fusibles de 7,5 A sont grillés dans le faisceau de câbles de l’attelage de remorque. Pour accéder aux fusibles de 7,5 A :
- Ouvrez le hayon et retirez le couvercle du plancher du coffre.
- Tirez sur la partie inférieure du joint en caoutchouc du hayon.
- Retirez le panneau de carrosserie arrière en tirant vers le haut le bord intérieur du panneau de carrosserie arrière et en libérant les quatre clips et crochets.
- Après avoir remplacé les fusibles, réinstallez le panneau de carrosserie arrière dans l’ordre inverse du montage.
Honda Pilot (2009-2015) – schéma des fusibles
Année de fabrication : 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Le fusible de l’allume-cigare (prise de courant) de la Honda Pilot (2009-2015) est le fusible 35 dans la boîte à fusibles de l’habitacle.

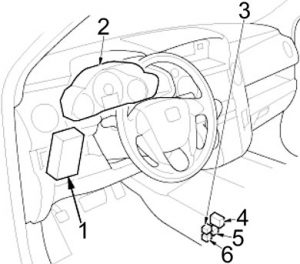

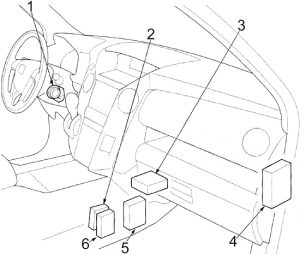

Habitacle
- Boîte à fusibles
- Module de commande de jauge
- Relais de prise d’alimentation accessoire de console n° 1
- 09-10 : Relais de moteur de ventilateur arrière
- 11-15 : Relais de moteur de ventilateur arrière
- Relais de prise d’alimentation accessoire de console n° 2

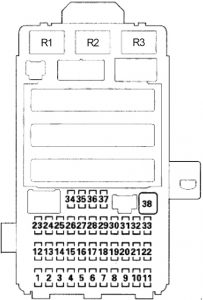

Boîte à fusibles de l’habitacle
| N° | Amp [A] | Description |
| 1 | 7,5 | Système de gestion du couple variable 4WD (VTM-4) ;
Unité de commande, relais VTM-4. |
| 2 | 15 | 09-11 :
Pompe à carburant (relais principal PGM-FI n° 2) ; Immobilisateur – unité de commande sans clé ; Module de commande du groupe motopropulseur (PCM). |
| 20 | ’12 -’15 :
Pompe à carburant (relais principal PGM-FI n° 2) ; Immobilisateur – unité de commande sans clé ; Module de commande du groupe motopropulseur (PCM). |
|
| 3 | 10 | Alternateur ;
Capteur de charge électrique (ELD) ; Électrovanne de purge du réservoir du système de contrôle des émissions par évaporation (EVAP) ; Interrupteur de position de la pédale de frein ; Module de commande du groupe motopropulseur (PCM). |
| 4 | 7,5 | Unité de commande du modulateur VSA ;
Capteur d’accélération latérale, de vitesse de lacet. |
| 5 | 15 | ’09 -’11 :
Coussin chauffant de siège avant passager (relais de chauffage de siège avant passager (haut)) ; Coussin chauffant de siège avant passager (relais de chauffage de siège avant passager (bas)) ; Coussin chauffant de siège conducteur (relais de chauffage de siège conducteur (haut)) ; Coussin chauffant de siège conducteur (relais de chauffage de siège conducteur (bas)). |
| 6 | – | – |
| 7 | 10 | Unité de commande d’éclairage automatique ;
Moteur de support lombaire conducteur ; Interrupteur de support lombaire conducteur. |
| 8 | 7,5 | Unité de commande d’éclairage automatique ;
Unité de commande de stationnement et de recul ; Unité de commande du système de surveillance de la pression des pneus (TPMS). |
| 9 | 7,5 | Unité du système de détection de passager (ODS) ;
Indicateur de désactivation de l’airbag passager ; Groupe du système de retenue supplémentaire (SRS). |
| 10 | 7,5 | Relais de commande d’assistance moteur (ACM) avec commande active ;
Rétroviseur intérieur à atténuation automatique ; Rétroviseur ; Groupe de boussole électrique ; Groupe de commande d’assistance moteur ; Module de commande de jauge ; Éclairage de feu de recul gauche et droit ; Groupe de commande de rétroviseur électrique ; Contrôleur de siège électrique ; Unité de commande électrique de hayon ; Électroaimant de verrouillage de transmission ; Unité d’éclairage de remorque ; Système de gestion du couple variable 4WD (VTM-4) ; Unité de commande de chauffage de siège (’12 -’15) ; Unité de commande d’éclairage automatique (’12 -’15) ; Interrupteur de plage de transmission (’12 -’15) ; Unité de navigation (’12 -’15). |
| 11 | 10 | Unité du système de retenue supplémentaire (SRS) |
| 12 | 10 | Phare droit (feux de route) |
| 13 | 10 | Phare gauche (feux de route) |
| 14 | 7,5 | Éclairage du groupe audio ;
Éclairage à distance de l’interrupteur audio ; Éclairage de l’écran Audio-HVAC ; Éclairage ambiant (console, boîte à gants, pavillon) ; Lampe du panneau indicateur de position de transmission A/T ; Lampe du module de climatisation ou lampe de l’unité de commande HVAC ; Lampe de la boîte à gants ; Éclairage du régulateur de vitesse ; Éclairage de la boîte de console ; Éclairage de l’interrupteur d’avertissement ; Éclairage de l’interrupteur de toit ouvrant ; Éclairage de l’interrupteur d’informations multiples ; Éclairage du panneau de commande de navigation ; Éclairage de l’interrupteur de capteur de stationnement et de recul ; Contrôleur d’éclairage et d’écran arrière ; Contrôle du système HVAC arrière ; Éclairage du panneau ; Éclairage du panneau de commande de climatisation arrière ; Éclairage du groupe de prises accessoires RES ; Éclairage des interrupteurs de chauffage de siège ; Lampe de l’interrupteur VSA ; Lampe de l’interrupteur de verrouillage VTM-4 ; Indicateur de désactivation de l’airbag passager avant (’12 -’15) ; Commande vocale de navigation HFL, interrupteur (’12 -’15) ; Interrupteur HFL (’12 -’15) ; Interrupteur d’éclairage intérieur ; Interrupteur HomeLink. |
| 15 | 15 | ’09 -’10 :
Éclairage de plaque d’immatriculation ; Éclairage avant gauche ; Feu de position avant gauche ; Feu de position arrière gauche ; Feux arrière gauche ; Éclairage avant droit ; Feu de position avant droit ; Feu de position arrière droit ; Feux arrière droit ; Relais d’éclairage de remorque. |
| 10 | ’11 -’15 :
Éclairage de plaque d’immatriculation ; Éclairage avant gauche ; Feu de position avant gauche ; Feu de position arrière gauche ; Feux arrière gauche ; Éclairage avant droit ; Feu de position avant droit ; Feu de position arrière droit ; Feux arrière droit ; Relais d’éclairage de remorque. |
|
| 16 | 15 | Phare droit (feu de croisement) |
| 17 | 15 | Phare gauche (feu de croisement) |
| 18 | 20 | Feux de jour ;
Unité de commande multiplex intégrée (MICU). |
| 19 | 15 | Petits feux principaux ;
Unité de commande multiplex intégrée (MICU) ; Fusibles (boîte à fusibles de l’habitacle) : n° 14, 15. |
| 20 | 7,5 | Unité de commande du système de surveillance de la pression des pneus (TPMS) |
| 21 | 20 | Phare (principal BH / LLO) ;
Unité de commande multiplex intégrée (MICU). |
| 22 | 7,5 | Module de commande du groupe motopropulseur – PCM (VBSOL2) |
| 23 | 7,5 | Démarrage (STRLD) ;
Module de commande du groupe motopropulseur (PCM). |
| 24 | – | – |
| 25 | – | – |
| 26 | 20 | Interrupteur de vitre conducteur ;
Interrupteur principal de vitre (’09 -’11) ; Unité de commande multiplex de porte (’12 -’15). |
| 27 | 20 | Connexion optionnelle |
| 28 | 20 | Unité de commande, moteur de toit ouvrant |
| 29 | 20 | Verrouillage électrique des portes ;
Unité de commande multiplex intégrée (MICU). |
| 30 | 20 | Interrupteur de vitre avant passager |
| 31 | 30 | Amplificateur audio |
| 32 | 20 | Interrupteur de vitre arrière droite |
| 33 | 20 | Interrupteur de vitre arrière gauche |
| 34 | – | – |
| 35 | 10 | Module audio ;
Relais de prise d’alimentation accessoire de coffre ; Relais de prise d’alimentation accessoire de console n° 1 et 2 ; Relais de prise d’alimentation accessoire avant ; Unité de commande de connexion mains libres (voyage) ; Microphone HFL ; Navigation ; ANC ; Électroaimant de verrouillage de clé ; Multiplex intégré (MICU) ; Écran de navigation ; Unité de navigation audio ; Unité de commande d’adaptateur audio-USB ; Microphone arrière actif de suppression de bruit ; Microphone avant actif de suppression de bruit ; Unité de commande HandsfreeLink ; Bouton de commande d’interface. |
| 36 | 10 | Unité d’onduleur AC ;
Relais d’embrayage de compresseur de climatisation ; Rétroviseur intérieur à atténuation automatique, rétroviseur ; Écran Audio-HVAC ; Unité de climatisation ou unité de commande HVAC ; Relais de chauffage de siège conducteur ; Relais de commande de ventilateur (diode) ; Relais de moteur de ventilateur avant ; Relais de chauffage de siège avant passager ; Actionneur de rétroviseur gauche et droit ; Interrupteur d’alimentation de rétroviseur ; Relais de chauffage de siège gauche de deuxième rangée ; Connexion optionnelle ; Interrupteur principal de vitre (’09 -’11) ; Actionneur de rétroviseur électrique, Relais de ventilateur de radiateur (diode), Relais de chauffage de siège droit de deuxième rangée ; Relais de moteur de ventilateur arrière ; Panneau de commande de climatisation arrière ou panneau de commande HVAC arrière ; Relais de désembuage de lunette arrière ; Moteur de commande de mode arrière ; Relais IG2 de remorque ; Unité de commande multiplex de porte (’12 -’15). |
| 37 | 7,5 | Feux de jour ;
Unité de commande multiplex intégrée (MICU). |
| 38 | 30 | Moteur d’essuie-glace de pare-brise ;
Moteur de lave-glace arrière ; Moteur de lave-glace de pare-brise ; Unité de commande multiplex intégrée (MICU). |
| Support de fusible | ||
| – | 7,5 | Démarrage, interrupteur d’allumage (ST) ;
Connexion à distance de démarrage moteur ; Module de commande du groupe motopropulseur (PCM). |
| Relais | ||
| R1 | – | Actionneur de vitres |
| R2 | – | Pompe à carburant (PGM-FI Principal 2) |
| R3 | – | Circuit de démarrage n° 1 |

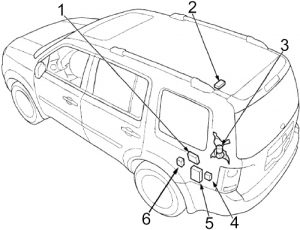

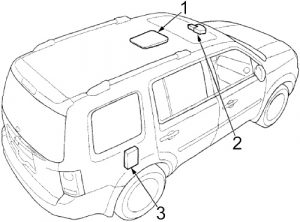

- ’11 -’15 : Relais de toit ouvrant
- ’09 -’10 : Relais de toit ouvrant
- Unité de commande de capteur de stationnement et de recul
- Unité de commande d’éclairage automatique
- Relais du système de gestion du couple variable 4WD (VTM-4)
- Relais de prise d’alimentation accessoire avant
- Écran de navigation Écran Audio-HVAC
- Unité de commande de support moteur
- Relais de feux de route
- Relais de feux de brouillard
- Relais de prise d’alimentation accessoire de coffre
- Unité audio
- Unité de commande de climatisation Unité de commande HVAC
- Panneau d’interrupteurs de navigation
- Relais d’allumage (Acc Cut)
- Relais d’allumage (IG2)
- Relais de démarrage n° 2
- Immobilisateur-sans clé
- Adaptateur USB
- Unité du système de retenue supplémentaire (SRS)
- Amplificateur audio
- Unité d’onduleur AC
- Unité de commande HandsFreeLink
Compartiment moteur
- Unité de commande du groupe motopropulseur (PCM)
- Boîte à fusibles n° 1
- Unité de commande du modulateur VSA
- Boîte à fusibles n° 2
Boîte à fusibles du compartiment moteur n° 1
| N° | Amp [A] | Description |
| 1 | 120 | Batterie ;
Distribution d’énergie. |
| – | – | |
| 2 | 50 | Interrupteur d’allumage (BAT) ;
Électroaimant de démarrage (relais de démarrage n° 1 et n° 2) ; Fusible (boîte à fusibles de l’habitacle) : n° 23. |
| 80 | Fusibles (boîte à fusibles de l’habitacle) :
n° 5, 6, 7, 27, 28, 29, 31. |
|
| 3 | 30 | 12-15 :
Unité d’onduleur AC. |
| 40 | 12-15 :
Moteur de ventilateur avant (relais de moteur de ventilateur avant) |
|
| 4 | 50 | Fusibles (boîte à fusibles de l’habitacle) :
n° 18, 19, 20, 21. |
| 40 | Relais de commande de vitres,
Fusibles (boîte à fusibles de l’habitacle) : n° 24, 25, 26, 30, 32, 33. |
|
| 5 | – | – |
| 6 | 30 | Moteur de ventilateur de condenseur de climatisation
(relais de ventilateur de condenseur de climatisation) |
| 7 | 30 | Moteur de ventilateur de radiateur
(relais de ventilateur de radiateur) |
| 8 | 30 | Désembuage de lunette arrière
(relais de désembuage de lunette arrière) |
| 9 | 40 | 09-11 :
Moteur de ventilateur avant (relais de moteur de ventilateur avant) |
| 10 | 20 | Relais de feux de brouillard ;
Feux de brouillard. |
| 11 | 15 | Relais PGM-FI ;
Capteur de rapport air-carburant (A/F) avant ; Capteur d’oxygène secondaire chauffé (HO2S) ; Capteur de rapport air-carburant (A/F) avant ; Capteur d’oxygène auxiliaire chauffé (HO2S) ; Contrôle des émissions par évaporation (EVAP) ; Électrovanne de purge du réservoir (’12 -’15) ; Fusible (boîte à fusibles du compartiment moteur) : n° 15. |
| 12 | 10 | Unité de commande de support moteur
(relais de commande de support moteur actif (ACM)) |
| 13 | 20 | Moteur d’inclinaison du siège avant passager
(interrupteur de réglage de siège électrique passager) |
| 14 | 20 | Moteur de glissement du siège avant passager
(interrupteur de réglage de siège électrique passager) |
| 15 | 7,5 | Relais de ventilateur de condenseur de climatisation (diode) |
| 16 | 20 | 09-11 :
Relais de feux de route, phares (feux de route) |
| 7,5 | 12-15 :
Module de commande du groupe motopropulseur – PCM (VBUM) |
|
| 17 | 20 | Unité audio,
HFL ; Navigation ; Microphone ANC. |
| 18 | 15 | Relais de bobine d’allumage ;
Bobines d’allumage. |
| 19 | 15 | Relais principal PGM-FI n° 1 ;
Capteur de position de vilebrequin (CKP) ; Capteur de position d’arbre à cames (CMP) ; Relais de commande du système de commande électronique du papillon (ETCS) ; Injecteurs ; Capteur de débit massique d’air (MAF) ; Module de commande du groupe motopropulseur – PCM ; Relais principal PGM-FI n° 2 (pompe à carburant). |
| 20 | 7,5 | Embrayage de compresseur de climatisation
(embrayage de compresseur de climatisation) |
| 21 | 15 | Relais de commande du système de commande électronique du papillon (ETCS) |
| 22 | 10 | 09-11 :
Éclairage de compartiment de chargement ; Éclairage intérieur de porte conducteur ; Éclairage de miroir de courtoisie conducteur ; Feux de carte individuels avant ; Éclairage intérieur de porte avant passager ; Unité HomeLink ; Éclairage de clé d’allumage ; Éclairage d’interrupteur intérieur de hayon ; Éclairage extérieur de porte arrière gauche ; Éclairage passager ; Éclairage de miroir de courtoisie ; Feux de carte individuels arrière (deuxième) ; Feux de carte individuels arrière (troisième) ; Éclairage intérieur de porte arrière droite ; Connexion optionnelle (éclairage de marchepied gauche et éclairage de marchepied droit). |
| 7,5 | 12-15 :
Éclairage de compartiment de chargement ; Éclairage de porte conducteur ; Éclairage de miroir de courtoisie conducteur ; Feux de carte individuels avant ; Éclairage intérieur de porte avant passager ; Module HomeLink ; Ampoule d’allumage ; Éclairage d’interrupteur intérieur de hayon ; Éclairage de rétroviseur latéral passager ; Feux de carte individuels arrière (deuxième) ; Feux de carte individuels arrière (troisième) ; Connexion optionnelle (atténuation automatique du rétroviseur intérieur) ; Connexion optionnelle (éclairage de marchepied gauche et éclairage de marchepied droit). |
|
| 23 | 10 | Écran Audio-HVAC, avec
connexion de connecteur de liaison de données (DLC), m odule de commande d’indicateur, u nité de commande HandsFreeLink, u nité de commande de rétroviseur, u nité de commande de siège électrique, u nité de commande de hayon électrique, i nterrupteur principal de vitre (’09 -’11), é cran arrière troisième et affichage, é cran de navigation, m odule de réduction active du bruit (’12 -’15), m icrophone avant HFL-ANC (’12 -’15), m icrophone avant HFL-navigation-ANC (’12 -’15) ; Unité de commande immobilisateur-sans clé (’12 -’15) ; Unité de commande multiplex de porte (’12 -’15) ; Unité de commande d’adaptateur audio-USB (’12 -’15). |
| Relais | ||
| R1 | – | Commande de ventilateur |
| R2 | – | Commande active de support moteur (ACM) |
| R3 | – | PGM-FI Sub |
| R4 | – | Bobine d’allumage |
| R5 | – | Ventilateur de condenseur de climatisation |
| R6 | – | Moteur de ventilateur avant |
| R7 | – | Désembuage de lunette arrière |
| R8 | – | Embrayage de compresseur de climatisation |
| R9 | – | Ventilateur de radiateur |
| R10 | – | Commande du système de commande électronique du papillon (ETCS) |
| R11 | – | Principal PGM-FI n° 1 |
Boîte à fusibles du compartiment moteur n° 2
| N° | Amp [A] | Description |
| 1 | 40 | Unité de commande électrique de hayon |
| 2 | 20 | Système de gestion du couple variable 4WD (VTM-4)
Unité de commande, relais VTM-4 |
| 3 | 30 | Fusibles (boîte à fusibles de l’habitacle) :
n° 1, 2, 3, 4 |
| 4 | 40 | Unité de commande du modulateur VSA |
| 5 | 30 | Relais de moteur de ventilateur arrière |
| 6 | 30 | Unité de commande du modulateur VSA |
| 7 | 15 | Clignotants / feux de détresse ;
Unité de commande multiplex intégrée (MICU). |
| 8 | 20 | Unité de commande de hayon (plus proche du moteur) |
| 9 | 20 | Unité de commande de siège électrique ;
Moteur de siège arrière électrique ; Interrupteur de réglage de siège électrique conducteur ; Moteur d’inclinaison de siège électrique. |
| 10 | 20 | Unité de commande de siège électrique ;
Moteur de siège électrique ; Interrupteur de réglage de siège électrique conducteur ; Moteur de levage de siège avant électrique. |
| 11 | 20 | Interrupteur de position de la pédale de frein ;
Feu de freinage supérieur ; Feux de freinage gauche et droit ; Unité de commande multiplex intégrée (MICU) ; Module de commande du groupe motopropulseur (PCM) ; Connexion de frein électrique de remorque ; Unité de remorque. |
| 12 | 15 | Prise d’alimentation accessoire de console n° 2
(relais de prise d’alimentation accessoire de console arrière n° 2) |
| 13 | 10 | Moteur d’essuie-glace de lunette arrière ;
Relais de moteur d’essuie-glace de lunette arrière n° 1 (avant) ; Relais de moteur d’essuie-glace de lunette arrière 2 (arrière). |
| 14 | Connexion de frein électrique de remorque | |
| 15 | 20 | Unité d’onduleur AC ;
Unité de commande de chauffage de siège (’12 -’15). |
| 16 | 15 | Prise d’alimentation accessoire de console n° 1
(relais de prise d’alimentation accessoire de console arrière n° 1) |
| 17 | 20 | Connexion d’éclairage de remorque
(relais de remorque IG2) |
| 18 | 15 | Prise d’alimentation accessoire avant
(relais de prise d’alimentation accessoire avant) |
| 19 | 15 | Prise d’alimentation accessoire de coffre
(relais de prise d’alimentation accessoire de coffre) |
| 20 | 20 | Actionneur d’ouverture de toit ouvrant, relais de toit ouvrant |
| 21 | 15 | Coussin chauffant de siège gauche de deuxième rangée
(relais de coussin chauffant de siège gauche de deuxième rangée (supérieur)), l Coussin chauffant de siège gauche de deuxième rangée (relais de chauffage de siège gauche de deuxième rangée (inférieur)), p Coussin chauffant de siège droit de deuxième rangée (relais de coussin chauffant de siège droit de deuxième rangée) (supérieur)), Coussin chauffant de siège droit de deuxième rangée (relais de coussin chauffant de siège droit de deuxième rangée (inférieur)). |
| 22 | – | – |
| Relais | ||
| R1 | – | Moteur d’essuie-glace de lunette arrière n° 1 (avant) |
| R2 | – | Moteur d’essuie-glace de lunette arrière n° 2 (arrière) |
Coffre
- Unité de commande électrique de hayon
- Boussole électrique
- Commande électrique de hayon
- Unité de commande d’éclairage de remorque
- Système de gestion du couple variable 4WD (VTM-4) Unité de commande
- Boîte à fusibles
Boîte à fusibles du coffre
| N° | Amp [A] | Description |
| 1 | 7.5 | Unité de commande d’éclairage de remorque |
| 2 | 7.5 | Unité de commande d’éclairage de remorque |
| 3 | – | – |
| 4 | 20 | Connexion d’éclairage de remorque
(relais d’éclairage de remorque) |
| Relais | ||
| R1 | – | Remorque IG2 |
| R2 | – | Éclairage de remorque |
- Contrôleur arrière et écran
- Unité de commande / moteur de toit ouvrant
- Récepteur Xm
À propos de la Honda Pilot (2003-2015)
La Honda Pilot, produite de 2003 à 2015, est un SUV populaire qui offre un intérieur spacieux et des performances fiables. Ce modèle est connu pour sa construction robuste et sa capacité à gérer différents terrains, ce qui le rend idéal pour les voyages en famille et la conduite quotidienne. La Honda Pilot était disponible avec diverses motorisations, y compris des moteurs six cylindres, qui offrent une puissance et une efficacité suffisantes. Grâce à sa fiabilité et son confort, ce modèle est devenu populaire parmi les conducteurs à la recherche d’un véhicule pratique et polyvalent.
Schéma de la boîte à fusibles de la Honda Pilot
Cette page présente le schéma de la boîte à fusibles pour le modèle Honda Pilot, essentiel pour l’entretien et les réparations corrects des systèmes électriques du véhicule. La boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr et efficace de votre véhicule.
