Honda Odyssey RL5 (2011-2017) – Boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Honda Odyssey (RL5) 2011-2017, des informations sur l’emplacement des panneaux de fusibles dans la voiture et l’affectation de chaque fusible (disposition des fusibles).

2011, 2012, 2013, 2014, 2015, 2016, 2017.

Les fusibles de l’allume-cigare (prises de courant) de la Honda Odyssey sont les fusibles n° 14 (prise de courant accessoire arrière), n° 15 (prise de courant accessoire avant (si présente)) et n° 27 (prise de courant accessoire avant) dans le panneau de fusibles côté passager.

Habitacle

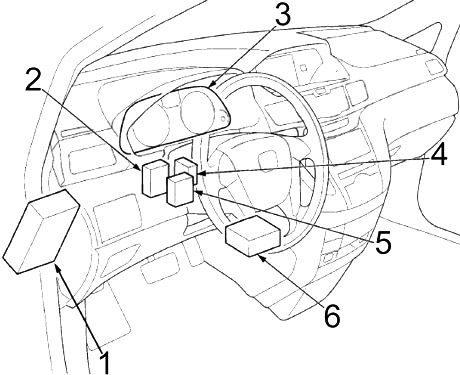

Vue détaillée de l'habitacle de la Honda Odyssey avec les fusibles de l'allume-cigare.

  1. Panneau de fusibles n° 1
  2. Unité de commande du système de surveillance de la pression des pneus (TPMS)
  3. Module de commande des clignotants
  4. Unité de commande d’orientation des phares (avec HID)
  5. Unité de commande du capteur de stationnement et de recul
  6. Unité du système de retenue (SRS)

Gros plan sur les prises de courant accessoires avant et arrière de la Honda Odyssey.

  1. Panneau de connexion du conducteur n° 1
  2. Panneau de connexion central
  3. Panneau de fusibles n° 2
  4. Unité de commande de l’antidémarrage sans clé
  5. Panneau de connexion du conducteur n° 2

Panneau de fusibles de l’habitacle 1

Situé sous le tableau de bord. L’emplacement des fusibles est indiqué sur l’étiquette du panneau latéral.

Emplacement du panneau de fusibles de l'habitacle 1 sous le tableau de bord.

Numéro Ampères [A] Description
Numéro Ampères [A] Description
1 7,5 Actionneur de verrouillage de porte avant passager
2 7,5 Actionneur de verrouillage de porte coulissante droite
3 7,5 Actionneur de verrouillage de porte conducteur
4 7,5 Actionneur de verrouillage de porte avant passager
5 7,5 Actionneur de verrouillage de porte coulissante droite
6 7,5 Actionneur de verrouillage de porte conducteur (relais d’alimentation de verrouillage de porte (DR UNLOCK)), relais d’alimentation de verrouillage de porte (DR UNLOCK)
7 20 Fusibles (boîte à fusibles de distribution de l’habitacle n° 1) : n° 1, 2, 3, 4, 5
8 10 Option HAC
9 20 Unité de commande de porte coulissante gauche
10 15 Fusibles (boîte à fusibles de distribution du coffre) : n° 12, 13
11 7,5 Relais de marche arrière, rétroviseur intérieur à atténuation automatique, boussole électrique, unité de commande de clignotants, feux de recul, unité de commande multiplex intégrée (MICU), unité de commande de capteur de stationnement et de recul, unité de commande de rétroviseur électrique, unité de commande de siège électrique, électroaimant de verrouillage de transmission, unité de commande du système de surveillance de la pression des pneus (TPMS)
12 20 Fusibles (boîte à fusibles de distribution du moteur n° 1) : n° 3, 4, 5, 6, 7
13 7,5 Affichage audio – unité de commande d’adaptateur USB, unité audio, unité de navigation audio, relais d’alimentation accessoire du coffre, relais d’alimentation accessoire avant inférieur, relais d’alimentation accessoire avant supérieur, microphone avant de suppression active du bruit (ANC), microphone avant HFL-ANC, affichage de navigation, bouton de commande d’interface, bobine de verrouillage de clé, microphone arrière de suppression active du bruit (ANC)
14 7,5 Unité de commande du système de propulsion – PCM, signal de démarreur
15 20 Moteur de siège avant conducteur réglable électriquement (interrupteur de réglage de siège conducteur), moteur de siège coulissant conducteur (interrupteur de réglage de siège conducteur), unité de commande HandsFreeLink, unité de commande de siège électrique
16 20 Unité de commande/actionneur silencieux de toit ouvrant
17 20 Relais de vitre arrière gauche, interrupteur de vitre arrière gauche
18 10 Système d’entrée intelligent
19 20 Interrupteur principal de vitre électrique
Leggere  Honda Prelude (1982-2001) – boîte à fusibles
Numéro Ampères [A] Description
20
21 20 Pompe à carburant (relais principal PGM-FI n° 2), unité de commande d’antidémarrage sans clé, module de commande du système de propulsion – PCM (IG1)
22 15 Fusibles (boîte à fusibles de l’habitacle n° 1) : n° 19, 20, 21, 22, 23
23 7,5 Modulateur-unité de commande VSA, capteur d’accélération angulaire
24 7,5 Détecteur de charge électrique (ELD), interrupteur de position de pédale de frein, module de commande du système de propulsion (PCM)
25 7,5 Module de commande du système de propulsion – PCM (STRLD)
26 7,5 Relais de commutation du compresseur de climatisation, relais de ventilateur de condenseur de climatisation (diode A/C), module d’inverseur de climatisation, rétroviseur intérieur à atténuation automatique, unité de climatisation, moteur de radiateur, relais de commande de ventilateur (diode A/C), relais de moteur de ventilateur avant, unité de commande HVAC, unité de commande de rétroviseur électrique, interrupteur principal de vitre électrique, panneau de commande de climatisation arrière, unité de commande de climatisation arrière, relais de moteur de ventilateur arrière, relais de déshumidificateur de vitre arrière, relais de chauffage de siège
27 7,5 Feux de jour (DRL), module de commande de relais
28 7,5 Verrouillage des boutons
29 7,5 Moteur de support lombaire conducteur (interrupteur de support lombaire conducteur)
30 7,5 Unité de commande du système de surveillance de la pression des pneus (TPMS)
31
32 20 Moteur électrique de rabattement de siège arrière conducteur, interrupteur de réglage de siège conducteur, moteur d’inclinaison de siège conducteur, unité de commande de siège électrique
33 40 Unité de commande de porte coulissante gauche
34
Relais
R1 Coupure de démarrage n° 1
R2 Coupure de démarrage n° 2
R3 PGM-FI Principal n° 2 (Pompe à carburant)
R4 Allumage (coupure IG2)
R5 Allumage (coupure ACC)

Boîte à fusibles de l’habitacle n° 2

Situé dans le panneau latéral inférieur. Retirez le couvercle pour l’ouvrir.

Leggere  Honda Jazz (2006-2008) – boîte à fusibles

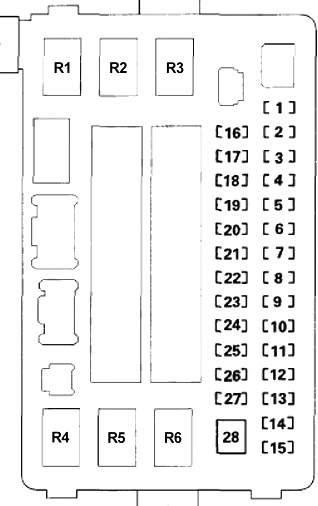

Boîte à fusibles de l'habitacle n°2 dans le panneau latéral inférieur, couvercle retiré.

Numéro Ampères [A] Description
Numéro Ampères [A] Description
1 30 Amplificateur audio
2 20 Relais de vitre arrière droite, interrupteur de vitre arrière droite
3 10 Unité de commande de support moteur (relais de commande de support moteur actif (ACM))
4
5 20 Unité de commande de chauffage de siège (relais de chauffage de siège)
6
7 20 Moteur de siège coulissant avant passager (interrupteur de réglage de siège avant passager)
8 20 Moteur électrique d’inclinaison de siège avant passager (interrupteur de réglage de siège avant passager)
9
10
11
12
13 20 Unité de commande de porte coulissante droite
14 15 Prise de courant accessoire du coffre (relais de prise de courant accessoire du coffre)
15 15 Prise de courant accessoire avant inférieure (relais de prise de courant de console avant)
16
17
Numéro Ampères [A] Description
18 20 Interrupteur de vitre avant passager
19 10 Unité du système de retenue supplémentaire (SRS)
20 7,5 Relais de commande du système de support moteur actif (ACM), unité de commande de support moteur, unité de commande de porte coulissante droite, unité de commande de chauffage de siège
21 7,5 Unité de commande d’orientation des phares (avec HID)
22
23 7,5 Indicateur de désactivation d’airbag passager avant, module de système de détection de passager (ODS), module de système de retenue supplémentaire (SRS), fusible (boîte de distribution de fusibles de l’habitacle n° 1) : n° 24
24
25 7,5 Éclairage : Éclairage du panneau indicateur de position de vitesse A/T, module audio, module audio, lampe d’interrupteur BSI OFF, module de climatisation, lampe d’interrupteur de réfrigérateur, lampe de plancher conducteur, lampe d’interrupteur de porte arrière conducteur, lampe de boîte à gants, lampe d’interrupteur de feux de détresse, unité de commande HVAC, unité HomeLink, interrupteur d’éclairage intérieur, interrupteur d’alimentation de porte coulissante de montant B gauche, interrupteur de lumière de capteur de stationnement et de recul, lumière de plancher passager, lumière d’interrupteur d’alimentation de porte coulissante, panneau de commande de climatisation arrière, contrôleur arrière et affichage, groupe de prise d’alimentation auxiliaire Res, interrupteur d’alimentation de porte coulissante de montant B droit, lumières d’interrupteurs de volant, lampe d’interrupteur VSA OFF
26
27 15 Prise de courant accessoire avant (relais de prise de courant accessoire avant)
28
Relais
R1 Chauffage de siège
R2 Vitre arrière droite
R3 Commande active de support moteur (ACM)
R4 Prise de courant accessoire de coffre
R5 Prise de courant accessoire avant inférieure
R6 Prise de courant accessoire avant supérieure
Leggere  Honda Odyssey RL3/RL4 (2005-2010) – boîte à fusibles

Boîte à relais de l’habitacle

Boîte à relais de l'habitacle située dans le panneau latéral inférieur du véhicule.

Numéro Relais
R1 Éclairage intérieur désactivé
R2 Moteur de ventilateur avant

À propos de la Honda Odyssey RL5 (2011-2017)

La Honda Odyssey RL5, produite de 2011 à 2017, est un monospace populaire qui offre un intérieur spacieux et un haut niveau de confort pour toute la famille. Ce modèle est réputé pour sa fiabilité et ses fonctionnalités pratiques, ce qui en fait un véhicule idéal pour les longs trajets. L’Odyssey RL5 est équipée d’un moteur V6 de 3,5 litres, qui offre une puissance suffisante et une consommation de carburant efficace. Le véhicule est également doté de technologies modernes et de dispositifs de sécurité qui garantissent une conduite confortable et sûre.

Schéma de la boîte à fusibles de la Honda Odyssey RL5

Cette page présente le schéma de la boîte à fusibles pour le modèle Honda Odyssey RL5, qui est essentiel pour l’identification et l’entretien des composants électriques du véhicule. Dans ce modèle, la boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants protégés. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément indispensable de l’entretien et des soins de votre véhicule, il est donc important d’avoir une vue d’ensemble de son contenu et de sa fonction.
