Audi A3 et S3 8Y (2020-2022) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Audi A3 et S3 8Y (2020–2022), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Audi A3 et S3 8Y – schéma de la boîte à fusibles
Année de fabrication : 2020, 2021.
Le fusible de l’allume-cigare/prise de courant dans l’Audi A3 et S3 8Y est le fusible n° F40 dans la boîte à fusibles de l’habitacle.
Couleur [Ampère]
- Noir [1]
- Violet [3]
- Marron clair [5]
- Marron foncé [15]
- Rouge [10]
- Bleu [15]
- Jaune [20]
- Blanc ou transparent [25]
- Vert [30]
- Orange [40]

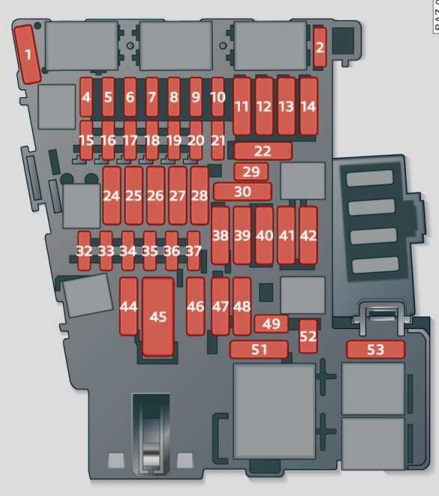

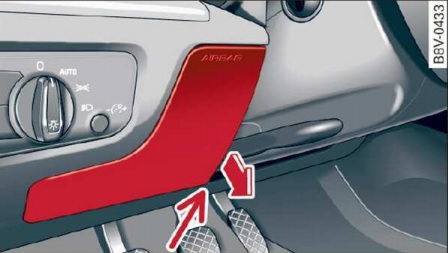

Boîte à fusibles dans l’habitacle
| N° | Description |
|---|---|
| N° | Description |
| F1 | Éléments du moteur, AdBlue |
| F2 | Réglage du siège |
| F3 | – |
| F4 | Panneau de commande Infotainment
Composants Infotainment. |
| F5 | Module CAN |
| F6 | Levier de vitesses (boîte automatique) ;
Verrouillage de la direction. |
| F7 | Commande de climatisation et de chauffage ;
Chauffage auxiliaire ; Dégivrage de la lunette arrière ; Surveillance de la pression des pneus. |
| F8 | Interrupteur de frein de stationnement électrique ;
Interrupteur d’éclairage ; Capteur de pluie et de lumière ; Alarme antivol ; Connecteur de diagnostic ; Module de toit ; Système de connexion d’alarme ; Commande d’angle des phares. |
| F9 | Électronique de la colonne de direction |
| F10 | Affichage du système audio-navigation |
| F11 | Module de commande du côté gauche du système électrique du véhicule |
| F12 | Éléments du système d’infodivertissement |
| F13 | Tendeur de ceinture de sécurité côté conducteur ;
Airbag. |
| F14 | Commande du ventilateur du système de chauffage et de climatisation |
| F15 | Verrouillage électronique de la colonne de direction ;
Module de commande d’accès confort. |
| F16 | Tuner TV ;
Antenne téléphonique. |
| F17 | Tableau de bord (témoins lumineux) |
| F18 | Caméra de recul |
| F19 | Positionnement du véhicule |
| F20 | Éléments du moteur ;
AdBlue ; Système de charge. |
| F21 | Colonne de direction ;
Module de commande du chauffage de la colonne de direction. |
| F22 | – |
| F23 | – |
| F24 | Module de commande du côté droit du système électrique du véhicule |
| F25 | Vitres électriques avant et arrière côté conducteur |
| F26 | Chauffage des sièges |
| N° | Description |
|---|---|
| F27 | Module de commande du système électrique du véhicule |
| F28 | Module de gestion de l’alimentation |
| F29 | Module de commande du système électrique du véhicule ;
Éclairage intérieur. |
| F30 | Connecteur de diagnostic |
| F31 | – |
| F32 | Caméra avant ;
Système de stationnement ; Capteur ACC ; Assistant de changement de voie. |
| F33 | Airbag |
| F34 | Boutons Auto Hold (frein de côte) ;
Son intérieur ; Interrupteur de feu de recul ; Capteur de température ; Chauffage et alimentation du cou ; Bouton d’activation du toit ouvrant. |
| F35 | Capteur de qualité de l’air ;
Rétroviseurs à atténuation automatique ; Connecteur de diagnostic ; Alimentation de la console centrale. |
| F36 | Phare droit (LED, Matrix LED) |
| F37 | Phare gauche (LED, Matrix LED) |
| F38 | Batterie haute tension |
| F39 | Vitres électriques des portes avant et arrière côté passager |
| F40 | Allume-cigare ;
Prise de courant. |
| F41 | Tendeur de ceinture de sécurité côté passager |
| F42 | Verrouillage centralisé |
| F43 | – |
| F44 | Transmission intégrale |
| F45 | Réglage latéral du siège conducteur |
| F46 | – |
| F47 | Essuie-glace arrière |
| F48 | Son moteur extérieur |
| F49 | Capteur d’embrayage ;
Démarrage du moteur ; Batterie haute tension ; Électronique de puissance. |
| F50 | – |
| F51 | – |
| F52 | Module de commande du système de surveillance de niveau |
| F53 | Dégivrage de la lunette arrière |

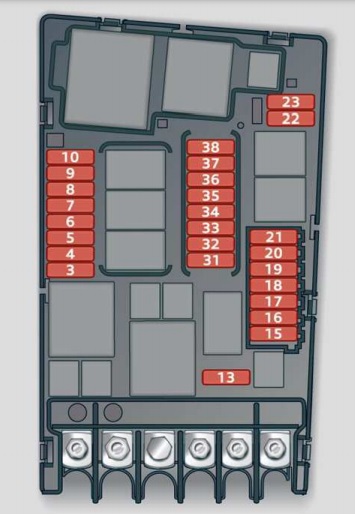

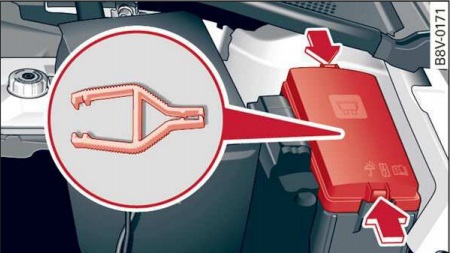

Boîte à fusibles dans le compartiment moteur
| N° | Description |
|---|---|
| N° | Description |
| F1 | – |
| F2 | – |
| F3 | Module de commande du moteur |
| F4 | Éléments du moteur ;
Refroidissement du moteur ; Chauffage auxiliaire ; Nettoyage des gaz d’échappement. |
| F5 | Éléments du moteur ;
Système de réservoir de carburant (diesel) ; Bouchon CNG. |
| F6 | Interrupteur de feu stop |
| F7 | Éléments du moteur ;
Pompe à eau ; Système de réservoir (moteur essence) ; Électrification. |
| F8 | Capteur de chauffage d’oxygène |
| F9 | Éléments du moteur ;
Sortie d’échappement ; Module de commande du temps de préchauffage. |
| F10 | Module de commande de carburant ;
Pompe à carburant. |
| F11 | – |
| F12 | – |
| F13 | Pompe à huile de transmission |
| F14 | – |
| F15 | Klaxon |
| F16 | Électronique de puissance et de commande ;
Éléments du moteur ; Bobine d’allumage ; Module d’options. |
| F17 | Contrôle électronique de stabilité (ESC) ;
Module de commande du moteur. |
| F18 | Borne 30 (tension de référence) ;
Surveillance de la batterie. |
| N° | Description |
|---|---|
| F19 | Essuie-glaces |
| F20 | Système d’alarme antivol |
| F21 | Boîte de vitesses automatique |
| F22 | Diagnostic de la borne 50 ;
Unité de commande du moteur. |
| F23 | Démarrage du moteur |
| F24 | – |
| F25 | – |
| F26 | – |
| F27 | – |
| F28 | – |
| F29 | – |
| F30 | – |
| F31 | Pompe à vide ;
Pompe à eau ; Pompe haute pression ; Injecteurs de carburant. |
| F32 | – |
| F33 | Réservoir de pression de freinage ;
Récupération. |
| F34 | Assistance au freinage |
| F35 | Système de climatisation |
| F36 | Phare avant gauche |
| F37 | Chauffage auxiliaire |
| F38 | Phare avant gauche |
Audi A3 et S3 8Y – schéma de la boîte à fusibles
Année de fabrication : 2022.

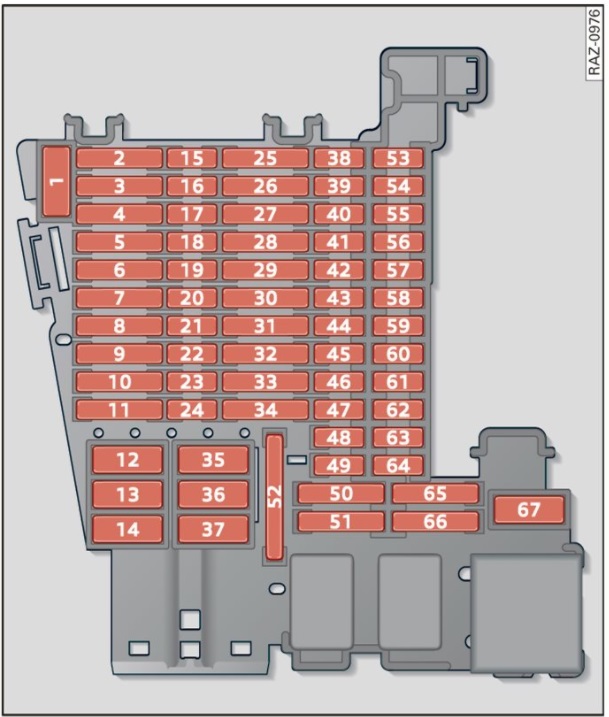

Boîte à fusibles dans l’habitacle

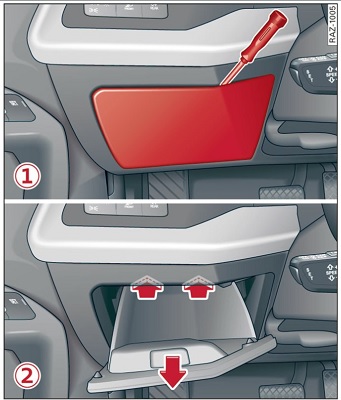

Volant à gauche

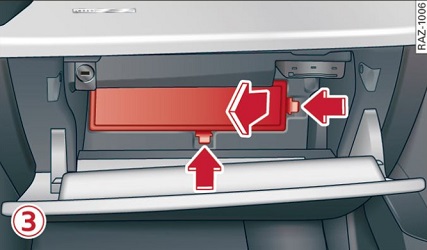

Volant à droite
| Numéro | Description |
|---|---|
| Numéro | Description |
| F1 | – |
| F2 | – |
| F3 | Attelage de remorque |
| F4 | Nettoyage des gaz d’échappement ;
Éléments de transmission. |
| F5 | Levier de vitesses automatique |
| F6 | Module de commande du système électrique du véhicule |
| F7 | Module de commande du système électrique ;
Commande de chauffage des sièges. |
| F8 | Toit ouvrant panoramique en verre |
| F9 | Module de commande de porte avant côté conducteur ;
Lève-vitre électrique arrière côté conducteur. |
| F10 | – |
| F11 | Attelage de remorque |
| F12 | Module de commande du système électrique du véhicule |
| F13 | Module de commande du système électrique du véhicule |
| F14 | Système audio |
| F15 | – |
| F16 | Module de commande d’airbag |
| F17 | Nettoyage des gaz d’échappement |
| F18 | Verrouillage de la colonne de direction ;
Module de commande d’autorisation d’accès et de démarrage. |
| F19 | Tableau de bord ;
Module de connexion d’alarme |
| F20 | USB ;
Système d’infodivertissement. |
| F21 | Module de commande des systèmes d’aide à la conduite ;
Système de caméra ; Assistant de maintien de voie ; Cache-bagages. |
| F22 | – |
| F23 | Support lombaire côté passager avant |
| F24 | Module de commande de la transmission intégrale |
| F25 | Tendeur de ceinture de sécurité, avant gauche |
| F26 | Module de commande de porte avant côté passager ;
Lève-vitre électrique arrière côté passager. |
| F27 | Tendeur de ceinture de sécurité, avant droit |
| F28 | Point d’interruption d’urgence de la batterie haute tension |
| F29 | Attelage de remorque |
| Numéro | Description |
|---|---|
| F30 | Système d’infodivertissement |
| F31 | Dispositif d’attelage |
| F32 | – |
| F33 | Support lombaire côté conducteur avant |
| F34 | – |
| F35 | Module de commande du système électrique du véhicule |
| F36 | Ventilateur du système de climatisation |
| F37 | Cache-bagages |
| F38 | – |
| F39 | Colonne de direction électronique |
| F40 | Alarme antivol |
| F41 | Connecteur de diagnostic |
| F42 | Levier de vitesses automatique |
| F43 | Surveillance de la pression des pneus ;
Commande de climatisation ; Chauffage stationnaire ; Capteur de température intérieure ; Relais de dégivrage de la lunette arrière. |
| F44 | Capteur de particules ;
Module de commande de l’électronique de toit ; Bouton de frein de stationnement ; Alarme antivol ; Connecteur de diagnostic ; Réglage de l’intensité des phares ; Module de commande d’ouverture de porte de garage ; Interrupteur d’éclairage ; Capteur de lumière et de pluie. |
| F45 | Colonne de direction électronique |
| F46 | Commande de volume ;
Affichage central ; Affichage tête haute. |
| F47 | Commande de suspension |
| F48 | USB |
| F49 | – |
| F50 | – |
| F51 | – |
| F52 | Tension 12V |
| F58 | Module de commande des systèmes d’aide à la conduite ;
Caméra avant ; Assistance au stationnement. |
| F59 | Système de climatisation ;
Son extérieur ; Rétroviseur ; Interrupteur de feu de recul ; Panneau de commande de la console centrale ; Capteur de qualité de l’air ; Relais de prise 12 V. |
| F60 | Connecteur de diagnostic |
| F61 | Capteur de position d’embrayage ;
Système de traction électrique ; Batterie haute tension. |
| F64 | Système de détection de passager côté passager ;
Désactivation du témoin d’airbag côté passager. |
| F65 | Son extérieur |
| F66 | Essuie-glace arrière |
| F67 | Dégivrage de la lunette arrière |

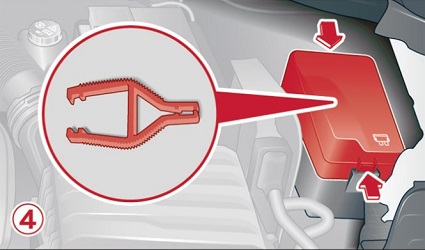

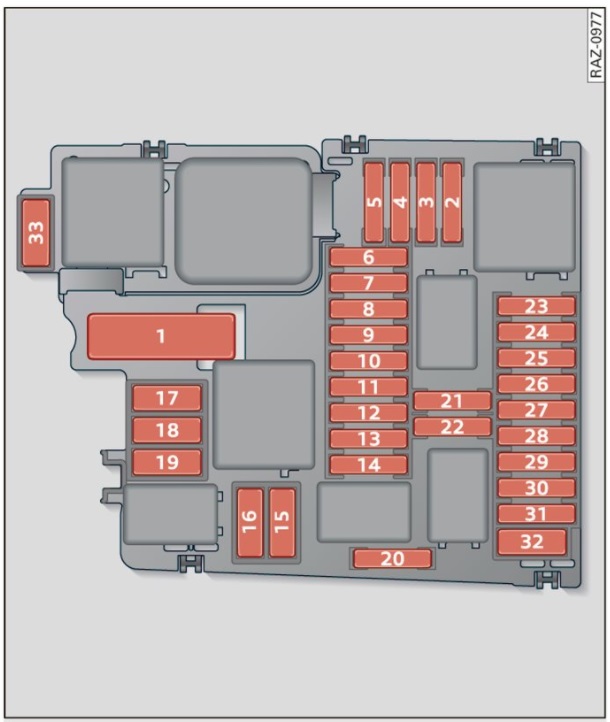

Boîte à fusibles dans le compartiment moteur
| Numéro | Description |
|---|---|
| Numéro | Description |
| F1 | – |
| F2 | Module de commande du système de transmission ;
Contrôle électronique de stabilité (ESC) ; ABS. |
| F3 | Éléments du moteur ;
Pompe à carburant ; Climatisation ; Chargeur haute tension ; Traction électrique. |
| F4 | Phare gauche |
| F5 | Phare droit |
| F6 | – |
| F7 | Refroidissement de l’huile de transmission |
| F8 | Assistance au freinage |
| F9 | Klaxon |
| F10 | Essuie-glaces |
| F11 | Système de climatisation |
| F12 | Module de commande de transmission |
| F13 | Contrôle électronique de stabilité (ESC) ;
ABS. |
| F14 | Chauffage stationnaire ;
Générateur de son. |
| F15 | Contrôle électronique de stabilité (ESC) ;
ABS. |
| F16 | Boîte de vitesses automatique |
| Numéro | Description |
|---|---|
| F17 | Nettoyage des gaz d’échappement ;
Climatisation ; Chauffage stationnaire. |
| F18 | Climatisation ;
Chauffage stationnaire. |
| F19 | – |
| F20 | – |
| F21 | Module de commande du système de transmission |
| F22 | Démarrage du moteur |
| F23 | Module de commande du système de transmission |
| F24 | Éléments du moteur ;
Module diesel ; Nettoyage des gaz d’échappement ; Diagnostic des fuites de carburant ; Capteur de niveau et de température d’huile ; Refroidissement du moteur. |
| F25 | Éléments du moteur ;
Nettoyage des gaz d’échappement. |
| F26 | Éléments du moteur ;
Vannes d’échappement ; Diagnostic des fuites de carburant ; Refroidissement du moteur ; Refroidissement de l’huile de transmission ; Nettoyage des gaz d’échappement. |
| F27 | Capteur d’oxygène chauffé |
| F28 | Éléments du moteur |
| F29 | Pompe à carburant ;
Module de commande de transmission. |
| F30 | Refroidissement du moteur |
| F31 | – |
| F32 | – |
| F33 | Climatisation ;
Chauffage stationnaire. |
