Fiat Linea (2007-2013) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Fiat Linea (2007-2013), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Fiat Linea (2007-2013) – schéma de répartition des fusibles
Année de production : 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Le fusible de l’allume-cigare (prise de courant) de la Fiat Linea (2007-2013) est le fusible F44 dans la répartition des fusibles du tableau de bord.

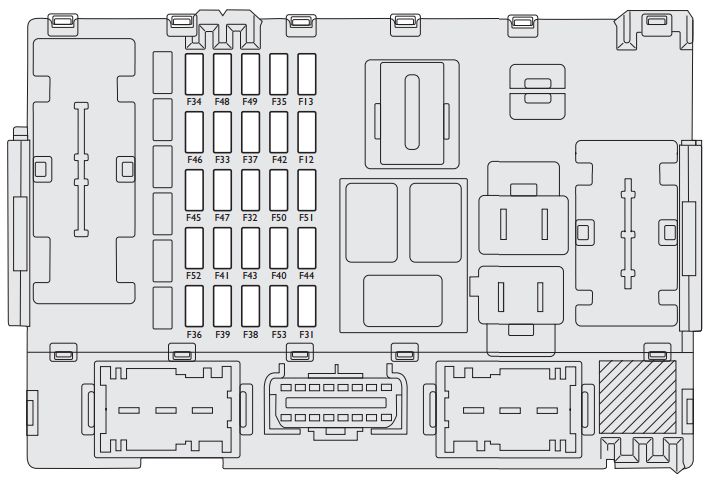

Répartition des fusibles sur le tableau de bord
| Description | Numéro | Ampérage [A] |
| Phares avec feux de croisement droits | F12 | 7,5 |
| Phare avec feux de croisement gauches ; Réglage des phares. | F13 | 7,5 |
| INT/A pour les bobines de relais (T08, T17) dans le schéma des fusibles du compartiment moteur et
nœud de l’unité de commande de la carrosserie. |
F31 | 7,5 |
| Sièges chauffants | F32 | 15 |
| Commande de fenêtre (moteur de fenêtre arrière gauche). | F33 | 20 |
| Commande de fenêtre (moteur de fenêtre arrière droite). | F34 | 20 |
| +15 feux de recul ; Commande des feux de freinage NC ;
Capteur de débit d’air ; Préchauffage des bougies de préchauffage ; Capteur de présence d’eau dans le diesel ; Générateur de compte-tours ; Capteur de niveau 2. |
F35 | 7,5 |
| Module de vitre électrique (+30 pour l’électronique). | F36 | 7,5 |
| +15 tableau de bord ; Commande des feux de freinage NA. | F37 | 7,5 |
| Nœud de l’unité de commande de la carrosserie | F38 | 20 |
| Nœud radio ; Nœud de climatisation ;
Nœud Blue & Me. |
F39 | 10 |
| Lunette arrière chauffante | F40 | 30 |
| Dégivrage des rétroviseurs | F41 | 7,5 |
| +15 système de freinage | F42 | 7,5 |
| Contrôle de l’essuie-glace avant (pompe dans les deux sens). | F43 | 20 |
| Allume-cigare ou prise | F44 | 15 |
| Actionneur de serrure de coffre | F45 | 10 |
| Module de vitre électrique (moteur de vitre avant côté conducteur). | F47 | 20 |
| Unité de vitre électrique (moteur de vitre avant côté passager). | F48 | 20 |
| +15 contrôle de l’éclairage : radio au volant,
panneau de commande, rétroviseurs électriques, module de fenêtre, rétroviseur électrochrome, capteur de pluie. |
F49 | 7,5 |
| +15 nœud d’airbag | F50 | 7,5 |
| +15 régulateur de vitesse ; Configuration radio ;
Configuration Blu & Me ; Capteurs de stationnement ; Nœud de climatisation. |
F51 | 7,5 |
| Module de vitre électrique ; Moteur de réglage du siège conducteur. | F52 | 15 |
| Ordinateur de bord ; Nœud du tableau de bord. | F53 | 7,5 |

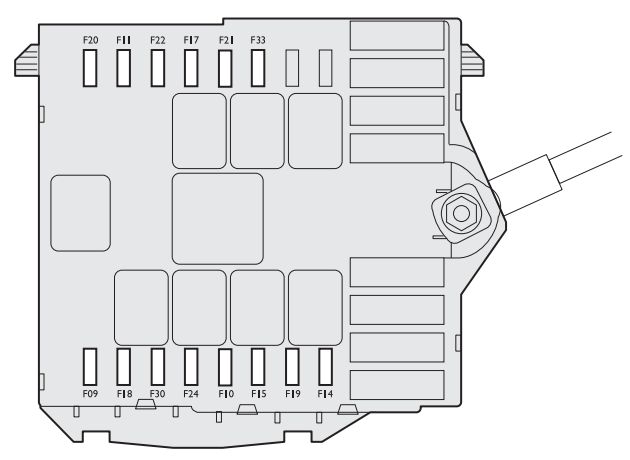

Schéma des fusibles dans le compartiment moteur
| Description | Numéro | Ampérage [A] |
| Klaxon | F10 | 15 |
| Charges secondaires du système de gestion moteur | F11 | 10 |
| Phare principal droit | F14 | 7,5 |
| Phare gauche | F15 | 7,5 |
| Charges primaires du système de gestion moteur | F17 | 10 |
| Unité de commande moteur | F18 | 10 |
| Compresseur de climatisation | F19 | 7,5 |
| Pompe à carburant | F21 | 15 |
| Charges primaires du système de gestion moteur (injecteurs, bobines d’allumage) | F22 | 15 |
| Moteur d’essuie-glace avant | F23 | 20 |
| Réserve | F24 | – |
| Feux de brouillard | F30 | 15 |
À propos de la Fiat Linea (2007-2013)
La Fiat Linea, produite de 2007 à 2013, est une berline compacte qui combine un design élégant avec des caractéristiques pratiques. Ce modèle était populaire pour son espace et son confort, ce qui le rendait idéal pour une utilisation familiale. La Fiat Linea offrait diverses options de moteurs, y compris des variantes essence et diesel, permettant aux clients de choisir en fonction de leurs préférences et de leurs besoins. Grâce à sa fiabilité et à sa consommation de carburant économique, elle est devenue populaire non seulement en Europe, mais aussi sur d’autres marchés.
Schéma de la boîte à fusibles de la Fiat Linea
Cette page présente le schéma de la boîte à fusibles de la Fiat Linea, essentiel pour l’entretien et les réparations corrects du véhicule. La boîte à fusibles est généralement située sous le capot et à l’intérieur du véhicule, souvent près du tableau de bord. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fiabilité du véhicule, il est donc important de la vérifier et de l’entretenir régulièrement.
