Fiat Sedici (2006-2014) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Fiat Sedici (2006-2014), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Fiat Sedici (2006-2014) – schéma de la boîte à fusibles
Année de production : 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Le fusible de l’allume-cigare (prise de courant) de l’Audi A6 C5 (1997-2005) est le fusible (?) dans la boîte à fusibles du tableau de bord.
Boîte à fusibles dans le compartiment moteur

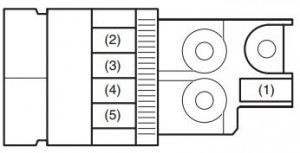

Moteur essence

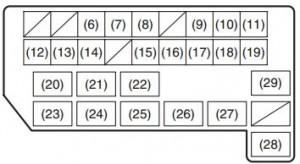

Fiat Sedici – boîte à fusibles – compartiment moteur (essence)
| Numéro | Ampères [A] | Description |
| (1) | 80 | Charge électrique totale |
| (2) | 50 | Fenêtre électrique ; Interrupteur d’essuie-glace ;
Moteur de démarrage. |
| (3) | 50 | Feu arrière ; Dégivrage arrière ;
Verrouillage des portes ; Feux de détresse ; Klaxon ; Éclairage d’accueil. |
| (4) | 80 | Chauffage ; Compresseur d’air ;
Direction assistée. |
| (5) | 15 | Ventilateur de radiateur ; Phare avant antibrouillard ;
Phare avant. |
| (6) | 15 | Fusible de phare principal (droit) |
| (7) | 15 | Fusible de phare principal (gauche) |
| (8) | 20 | Fusible de phare avant antibrouillard |
| (9) | 60 | Fusible du module de commande de direction assistée |
| (10) | 40 | Fusible du module de commande ABS |
| (11) | 30 | Fusible du ventilateur de radiateur |
| (12) | 30 | Fusible du module de commande ABS |
| (13) | 30 | Fusible de démarrage du moteur |
| (14) | 50 | Fusible de l’interrupteur de démarrage |
| (15) | 30 | Fusible du ventilateur de chauffage |
| (16) | 20 | Fusible du compresseur d’air |
| (17) | 15 | Fusible du moteur du corps de papillon |
| (18) | 15 | Fusible de la transmission automatique (si présente). |
| (19) | 15 | Fusible d’injection de carburant |
| (20) | – | Fusible de la transmission automatique (si présente). |
| (21) | – | Relais du compresseur d’air |
| (22) | – | Relais de la pompe à carburant |
| (23) | – | Relais du ventilateur du condenseur |
| (24) | – | Relais des feux de brouillard avant |
| (25) | – | Relais du moteur du corps de papillon |
| (26) | – | FI PRINCIPAL |
| (27) | – | Relais de démarrage du moteur |
| (28) | – | Relais du ventilateur de radiateur |

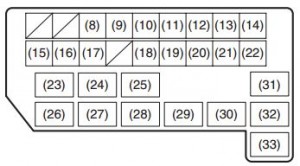

Moteur diesel
| Numéro | Ampères [A] | Description |
| (1) | 80 | Éclairage |
| (2) | 30 | Chauffage de carburant |
| (3) | Charge électrique totale | |
| (4) | 50 | Phare |
| (5) | 30 | Chauffage |
| (6) | 30 | Chauffage |
| (7) | 30 | Chauffage |
| (8) | 15 | Fusible de phare principal (droit) |
| (9) | 15 | Fusible de phare principal (gauche) |
| (10) | 20 | Fusible de phare antibrouillard avant |
| (11) | 50 | Allumage |
| (12) | 60 | Fusible du module de commande de direction assistée. |
| (13) | 40 | Fusible du module de commande ABS |
| (14) | 30 | Fusible du ventilateur de radiateur |
| (15) | 30 | Fusible du module de commande ABS |
| (16) | 30 | Fusible de démarrage du moteur |
| (17) | 50 | Allumage |
| (18) | 30 | Fusible du ventilateur de chauffage |
| (19) | 10 | Fusible du compresseur d’air |
| (20) | 20 | Fusible de la pompe à carburant |
| (21) | 30 | Fusible du ventilateur du condenseur |
| (22) | 20 | Fusible d’injection de carburant |
| (23) | – | Relais de l’élément chauffant 3 |
| (24) | – | Relais du compresseur d’air |
| (25) | – | Relais de la pompe à carburant |
| (26) | – | Relais du ventilateur du condenseur |
| (27) | – | Relais des feux de brouillard avant |
| (28) | – | Relais de l’élément chauffant 2 |
| (29) | – | Relais de l’élément chauffant |
| (30) | – | Relais de démarrage du moteur |
| (31) | – | Relais du ventilateur de radiateur |
| (32) | – | Relais du ventilateur de radiateur |
| (33) | – | Relais du ventilateur de radiateur |
| (34) | – | Chauffage de carburant |
| (35) | – | Injection de carburant principale |
| (36) | 10 | EPI |
| (37) | 10 | Injection de carburant |
| (38) | 15 | DVR INJ |

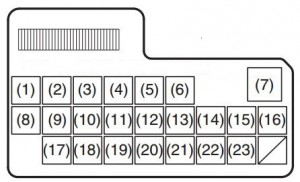

Boîte à fusibles sous le tableau de bord
| Numéro | Ampères [A] | Description |
| (1) | 15 | Essuie-glace arrière |
| (2) | 15 | Bobine d’allumage |
| (3) | 10 | Phare de recul |
| (4) | 10 | Clignotants (?) |
| (5) | 15 | Accessoires |
| (6) | 15 | Équipement 2 |
| (7) | 30 | Commande de vitres |
| (8) | 30 | Essuie-glace |
| (9) | 10 | IGI SIG |
| (10) | 15 | Airbag |
| (11) | 10 | Système de prévention du blocage des roues |
| (12) | 10 | Feu arrière |
| (13) | 10 | Feu de freinage |
| (14) | 20 | Verrouillage de porte |
| (15) | 15 | Lucciola 4WD |
| (16) | 10 | ST SIG |
| (17) | 15 | Chauffage de siège |
| (18) | 10 | IG 2 SIG |
| (19) | 10 | Feu de brouillard arrière |
| (20) | 15 | Dôme |
| (21) | 30 | Chauffage arrière |
| (22) | 15 | Klaxon ; Feux de détresse. |
| (23) | 10 | Klaxon ; Fiat CODE (antidémarrage). |
