Fiat Idea (2003-2012) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Fiat Idea (2003-2012), des informations sur l’emplacement des panneaux de fusibles dans la voiture et l’affectation de chaque fusible (disposition des fusibles).
Fiat Idea – Schéma des fusibles
Année de fabrication : 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.
Le fusible de l’allume-cigare (prise de courant) de la Fiat Idea est le fusible F44 du tableau de bord.

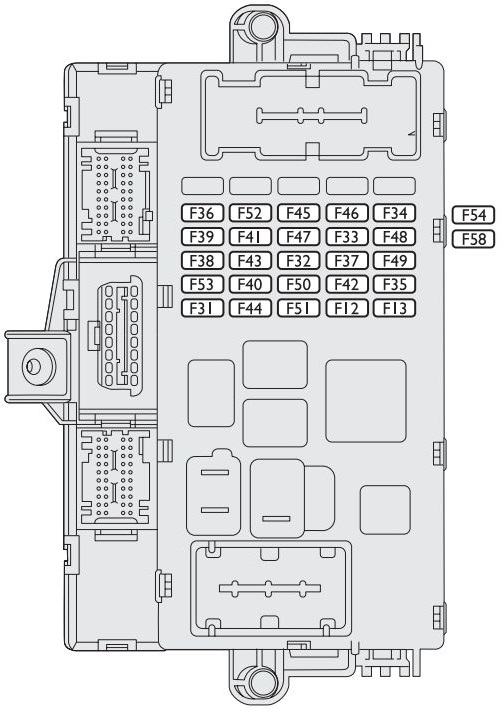

Schéma des fusibles du tableau de bord
Emplacement de la boîte à fusibles
Situé sur le côté gauche du tableau de bord.
Schéma des fusibles
Affectation des fusibles du tableau de bord
| Nr | Ampère [A] | Description |
|---|---|---|
| Nr | Ampère [A] | Description |
| F12 | 7,5 | Phare de croisement droit |
| F13 | 7,5 | Phare de croisement gauche ; Dispositif de réglage des phares. |
| F31 | 7,5 | Feux de recul ; Relais de l’unité de commande du moteur ;
Ordinateur de bord. |
| F32 | – | Libre |
| F33 | 20 | Lève-vitre électrique arrière gauche |
| F34 | 20 | Lève-vitre électrique arrière droit |
| F35 | 7,5 | +15 Régulateur de vitesse, signal du contacteur de pédale de frein aux unités de commande (*) |
| F36 | 10 | +30 Réglage pour le contrôle de la remorque, serrures arrière, serrures avant avec contrôle de porte sur une seule porte (*) |
| F37 | 7,5 | + 15 Troisième feu stop, tableau de bord, feux stop (*) |
| F38 | 20 | Déverrouillage du démarrage |
| F39 | 10 | +30 Connecteur de diagnostic EOBD, audio, navigation, unité de commande de pression des pneus (*) |
| F40 | 30 | Lunette arrière chauffante |
| F41 | 7,5 | Rétroviseurs électriques chauffants |
| Nr | Ampère [A] | Description |
|---|---|---|
| F42 | 7,5 | +15 Unité de commande ABS/ESP (*) |
| F43 | 30 | Essuie-glace/lave-glace avant |
| F44 | 15 | Allume-cigare : Prise de courant sur le tunnel |
| F45 | 15 | Sièges chauffants |
| F46 | 15 | Prise de démarrage |
| F47 | 20 | Alimentation de l’unité de commande de la porte conducteur (lève-vitre électrique, serrure) |
| F48 | 20 | Alimentation de l’unité de commande de la porte passager (lève-vitre électrique, serrure) |
| F49 | 7,5 | +15 média (témoins du tableau de bord gauche et central, rétroviseurs électriques, éclairage des témoins des sièges chauffants, réglage pour radiotéléphone, navigateur, capteurs de pluie / feux de jour, unité de commande du capteur de stationnement, éclairage des témoins du toit ouvrant) (*) |
| F50 | 7,5 | Unité de commande d’airbag |
| F51 | 7,5 | + 15 Contrôle de la pression des pneus, contrôle ECO/Sport (*) |
| F52 | 15 | Essuie-glace/lave-glace arrière |
| F53 | 7,5 | +30 Clignotants, feux de détresse, tableau de bord (*) |
| F54 | 15 | +30 Amplificateur radio externe (*) |
| F58 | 20 | +30 Toit ouvrant (*) |
+15 = borne positive sous la clé

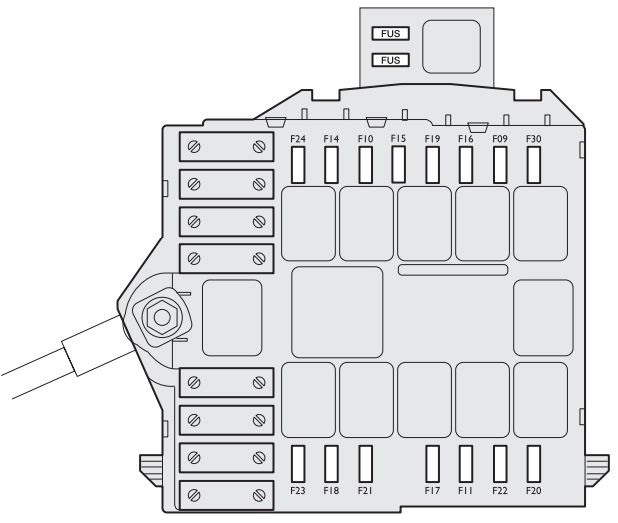

Schéma des fusibles sous le capot
Emplacement de la boîte à fusibles
La boîte à fusibles sous le capot est située dans le compartiment moteur, près de la batterie.
Schéma des fusibles
Affectation des fusibles du compartiment moteur
| Nr | Ampère [A] | Description |
|---|---|---|
| F9 | 20 | Lave-phares |
| F10 | 15 | Klaxon |
| F11 | 15 | Services secondaires d’injection électronique |
| F4 | 7,5 | Phare de route droit |
| F15 | 7,5 | Phare de route gauche |
| F17 | 10 | Services de base d’injection électronique |
| F18 | 10 | +30 Unité de commande du moteur, interrupteur à distance du ventilateur électrique du radiateur (1.9 Multijet) (*) |
| F19 | 7,5 | Compresseur |
| F20 | – | Libre |
| F21 | 15 | Pompe à carburant |
| F22 | 15 | Services de base d’injection électronique (1,2 16V, 1,4 16V) |
| F22 | 20 | Services de base d’injection électronique (moteur Multijet) |
| F22 | 15 | Services de base d’injection électronique (moteur essence) |
| F23 | 30 | +30 Boîte de vitesses Dualogic (*) |
| F24 | 7,5 | +15 Direction assistée électrique (*) |
| F30 | 15 | Feux de brouillard avant |
+15 = borne positive sous la clé
À propos de la Fiat Idea (2003-2012)
La Fiat Idea est une voiture polyvalente compacte, produite de 2003 à 2012. Ce modèle se caractérise par un intérieur spacieux et une configuration de sièges flexible, ce qui la rend idéale pour un usage familial. La Fiat Idea était disponible avec différentes motorisations, y compris des moteurs essence et diesel, offrant différentes puissances et consommations de carburant. Grâce à ses dimensions compactes et à son excellente maniabilité, ce modèle est également adapté à la circulation urbaine. Les caractéristiques de sécurité et le confort de conduite font de la Fiat Idea un choix populaire parmi les conducteurs à la recherche d’un véhicule fiable et pratique.
Schéma de la boîte à fusibles de la Fiat Idea
Cette page présente le schéma de la boîte à fusibles de la Fiat Idea, essentiel pour l’identification et l’entretien des composants électriques du véhicule. La boîte à fusibles est généralement située sous le tableau de bord côté conducteur ou dans le compartiment moteur. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est indispensable au bon fonctionnement du véhicule et à la sécurité de la conduite.
