Opel Corsa C (2000-2006) – Boîte à fusibles
Opel Corsa C – schéma des fusibles
Année de fabrication : 2000, 2001, 2002, 2003, 2004, 2005, 2006.

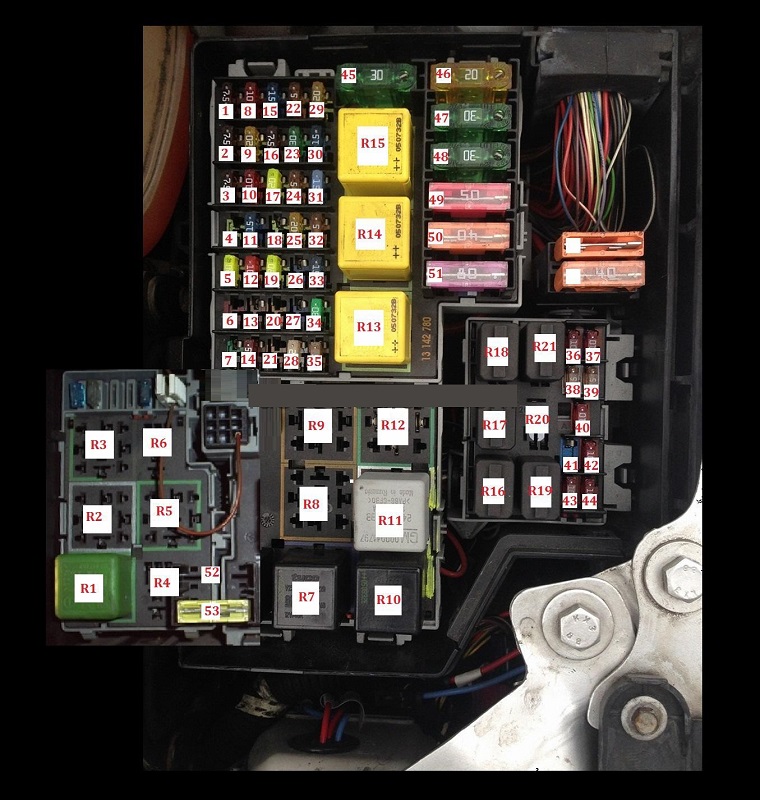

Boîte à fusibles dans le compartiment moteur de la Corsa C.
| R1 | Relais du moteur du ventilateur de refroidissement |
| R2 | Relais du moteur du ventilateur de refroidissement |
| R3 | Relais du moteur du ventilateur de refroidissement |
| R4 | Relais d’embrayage du compresseur AC |
| R5 | Relais du moteur du ventilateur de refroidissement |
| R6 | |
| R7 | Relais de gestion moteur (EC) |
| R8 | Convertisseur de signal de capteur de vitesse de roue gauche sans ABS (sauf transmission mécanique séquentielle) |
| R9 | Convertisseur de signal de capteur de vitesse de roue droite – sans ABS (avec transmission mécanique séquentielle) |
| R10 | Relais de pompe à carburant-essence |
| R11 | Relais de lunette arrière chauffante |
| R12 | Relais de pompe de lave-phares |
| R13 | Relais des circuits auxiliaires d’allumage |
| R14 | Relais du moteur de démarreur |
| R15 | Relais des circuits principaux d’allumage |
| R16 | Relais de feu antibrouillard arrière |
| R17 | Relais de feux antibrouillard avant |
| R18 | Relais de feux de position/arrière droits |
| R19 | Relais de feux de route |
| R20 | Relais de feux de position/arrière gauches |
| R21 | Relais de feux de croisement |
| F1 | (7,5A) Module de commande multifonction |
| F2 | (7,5A) Gestion moteur |
| F3 | (7,5A) Affichage multifonction numérique ;
Feux de détresse ; Klaxon ; Antidémarrage ; Tableau de bord. |
| F4 | (5A) Éclairage de plaque d’immatriculation |
| F5 | (20A) Vitres électriques |
| F6 | (10A) Transmission automatique (AT) |
| F7 | (30A) Lave-phares |
| F8 | (10A) Démarreur |
| F9 | (20A) Chauffage auxiliaire, gestion moteur, relais de pompe à carburant |
| F10 | (10A) Klaxon |
| F11 | (15A) Module de commande multifonction |
| F12 | (20A) Système audio ;
Affichage multifonction numérique. |
| F13 | (10A) Système d’alarme |
| F14 | (7,5A) Rétroviseurs électriques |
| F15 | (10A) Lave-glace avant |
| F 16 | (5A) Éclairage intérieur |
| F17 | (20A) Module de commande multifonction |
| F18 | (20A) Toit ouvrant |
| F19 | (5A) Système d’alarme |
| F20 | (20A) Vitres électriques |
| F21 | – |
| F22 | (5A) Module de commande multifonction |
| F23 | (20A) Essuie-glaces avant |
| F24 | (5A) Antidémarrage ;
Tableau de bord ; Éclairage intérieur ; Direction assistée ; Affichage multifonction numérique ; |
| F25 | (10A) Feux stop |
| F26 | (10A) Allume-cigare – essence |
| F27 | (15A) Sièges chauffants |
| F28 | (15A) Sièges chauffants |
| F29 | (20A) Lave-glace avant |
| F30 | (15A) Gestion moteur-essence |
| F31 | (15A) Climatisation (AC) |
| F32 | (5A) Système antiblocage (ABS) ;
Lunette arrière chauffante. |
| F33 | – |
| F34 | (30A) Réchauffeur de carburant (Diesel) |
| F35 | (5A) Système audio ;
Vitres électriques ; Toit ouvrant. |
| F36 | (10A) Phare gauche – feux de route |
| F37 | (10A) Phare droit – feux de route |
| F38 | (5A) Feux de position/arrière gauches |
| F39 | (5A) Feux de position/arrière droits |
| F40 | – |
| F41 | (15A) Feux antibrouillard avant |
| F42 | (10A) Feux antibrouillard arrière |
| F43 | (10A) Phare gauche – feux de route |
| F44 | (10A) Phare droit – feux de route |
| F45 | (30A) Climatisation (AC) |
| F46 | (20A) Gestion moteur |
| F47 | (30A) Lunette arrière chauffante |
| F48 | (30A) Moteur de démarrage |
| F49 | (50A) Direction assistée |
| F50 | (40A) Système antiblocage (ABS) |
| F51 | (60A) Transmission mécanique séquentielle-essence |
| F52 | (30A) Moteur de ventilateur de refroidissement essence avec AC |
| F53 | (30A) Moteur de ventilateur de condenseur AC essence |

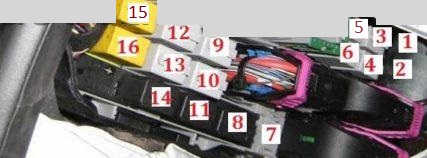

Boîte à fusibles Opel Corsa C
| 1 | |
| 2 | |
| 3 | Relais de verrouillage centralisé – blocage (porte conducteur) |
| 4 | Relais de verrouillage centralisé – démarrage |
| 5 | Relais de déverrouillage centralisé |
| 6 | Relais de verrouillage centralisé |
| 7 | Relais de klaxon du système d’alarme |
| 8 | Relais d’éclairage de plaque d’immatriculation |
| 9 | Relais de pompe de lave-glace arrière |
| 10 | Relais de moteur d’essuie-glace avant – rapide |
| 11 | Relais de klaxon |
| 12 | Relais de pompe de lave-glace avant |
| 13 | Relais de moteur d’essuie-glace avant – lent/intermittent |
| 14 | Relais de moteur d’essuie-glace arrière |
| 15 | Relais de clignotant – gauche |
| 16 | Relais de clignotant – droit |
À propos de l’Opel Corsa C (2000-2006)
L’Opel Corsa C, produite de 2000 à 2006, est une voiture compacte qui est devenue populaire grâce à sa fiabilité et son efficacité. Ce modèle offrait diverses variantes de moteurs, y compris essence et diesel, avec des cylindrées allant de 1.0 à 1.8 litre. La Corsa C était connue pour sa taille compacte, ce qui la rendait idéale pour l’environnement urbain, tout en offrant suffisamment d’espace pour les passagers et les bagages. L’intérieur a été conçu en mettant l’accent sur le confort et la fonctionnalité, ce qui en faisait un choix pratique pour une utilisation quotidienne.
Schéma de la boîte à fusibles Opel Corsa C
Cette page présente le schéma de la boîte à fusibles de l’Opel Corsa C, indispensable pour l’identification et le remplacement des fusibles. Sur ce modèle, la boîte à fusibles est généralement située sous le capot et à l’intérieur du véhicule, habituellement du côté conducteur. Les schémas sur cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important de connaître sa disposition et sa fonction.
