Fiat 500L Living (2012-2016) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Fiat 500L Living (2012-2016), des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Fiat 500L Living (2012-2016) – schéma de la boîte à fusibles
Année de fabrication : 2012, 2013, 2014, 2015, 2016.
Le fusible de l’allume-cigare (prise de courant) dans le Fiat 500L Living est le fusible F85 dans la boîte à fusibles du compartiment moteur.

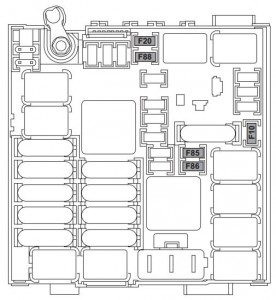

Boîte à fusibles dans le compartiment moteur
La boîte à fusibles est située à côté de la batterie.
| Description | Numéro | Amp [A] |
| Klaxon | F10 | 15 |
| Lunette arrière chauffante | F20 | 30 |
| Allume-cigare ; Alimentation avant. | F85 | 15 |
| Alimentation dans le coffre | F86 | 15 |
| Dégivreurs de rétroviseurs extérieurs | F88 | 7,5 |

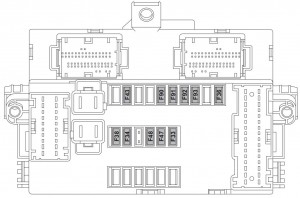

Boîte à fusibles sous le tableau de bord
| Description | Numéro | Amp [A] |
| Vitres arrière électriques (côté gauche) | F33 | 20 |
| Vitres arrière électriques (côté droit) | F34 | 20 |
| +30 Radio, UConnect® ;
Éclairage de position arrière (droite et gauche). |
F36 | 10 |
| Verrouillage centralisé | F38 | 20 |
| Pompe de lave-glace avant double. | F43 | 20 |
| Vitres avant électriques (côté conducteur). | F47 | 20 |
| Vitres avant électriques (côté passager). | f48 | 20 |
| Feux de route (côté gauche) | F90 | 7,5 |
| Feux de route (côté droit) | F91 | 7,5 |
| Feu de brouillard (côté gauche) | F92 | 7,5 |
| Feu de brouillard (côté droit) | F93 | 7,5 |
À propos du Fiat 500L Living (2012-2016)
Le Fiat 500L Living, produit entre 2012 et 2016, est un modèle pratique et spacieux qui offre plus d’espace pour les passagers et les bagages. Ce modèle est idéal pour les familles qui ont besoin de plus d’espace mais ne veulent pas renoncer à un design élégant. Le Fiat 500L Living est disponible avec différentes motorisations, y compris des moteurs essence et diesel, qui offrent une puissance suffisante et une consommation de carburant efficace. L’intérieur du véhicule est conçu en mettant l’accent sur le confort et la fonctionnalité, offrant des technologies modernes et des éléments de sécurité qui augmentent le confort de conduite.
Schéma de la boîte à fusibles du Fiat 500L Living
Cette page affiche le schéma de la boîte à fusibles du Fiat 500L Living, qui est essentiel pour l’identification et le remplacement des fusibles. Dans ce modèle, la boîte à fusibles est généralement située dans le compartiment moteur et à l’intérieur du véhicule, généralement sous le tableau de bord. Les schémas de cette page affichent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important de toujours utiliser des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important d’avoir les bonnes informations sur sa configuration.
