BMW X3 F25 (2011-2017) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la BMW X3 (F25) 2011-2017, des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
BMW X3 F25 – Schéma des fusibles
Année de fabrication : 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Schéma des fusibles

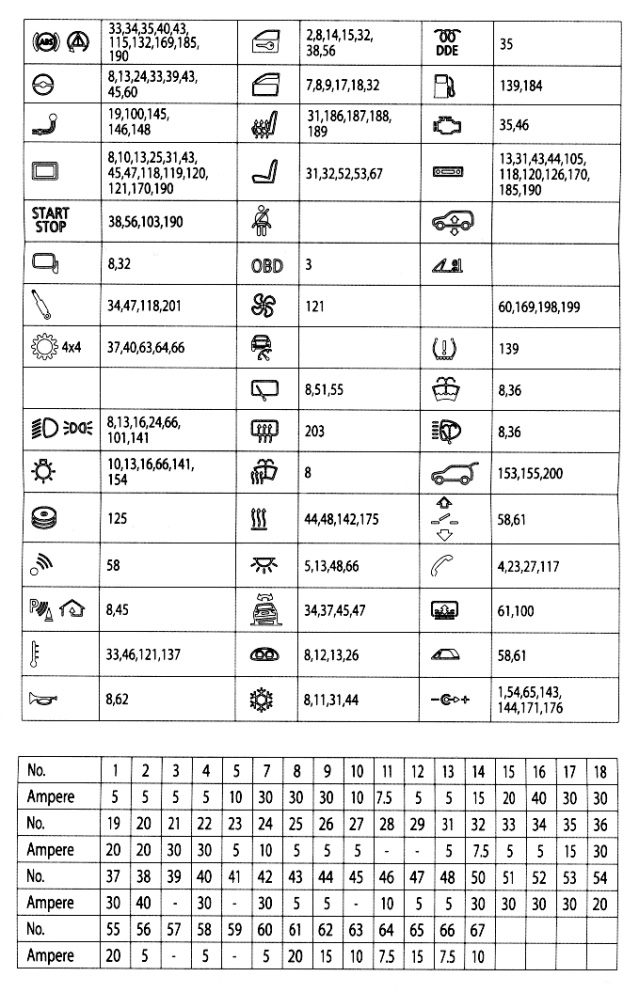

Affectation des fusibles
Schéma des fusibles dans le coffre
Emplacement des fusibles
Ouvrir le couvercle sur le côté droit de la barre et retirer l’isolation acoustique.
Schéma des fusibles
Affectation des fusibles
Module de distribution d’énergie
Situé dans le compartiment moteur, sur le côté gauche.
Il contient également certains relais, par exemple pour la remorque.
Signification des symboles de fusibles BMW
La liste sera régulièrement mise à jour. Si vous avez des suggestions, laissez un commentaire ou écrivez un e-mail !
| Numéro | Symbole | Description |
| 1 |  |
ABS (système de prévention du blocage des roues au freinage), DSC (contrôle dynamique de la stabilité) |
| 2 |  |
Module de contrôle de la fonction de la colonne de direction |
| 3 |  |
Module de remorque, attelage de remorque |
| 4 |  |
Affichage tête haute (HUD) |
| 5 |  |
Système START-STOP |
| 6 |  |
Rétroviseurs électriques |
| 7 |  |
Système de suspension pneumatique |
| 8 |  |
Boîte de vitesses ; DSC – contrôle dynamique de la stabilité ;
SMG – boîte de vitesses manuelle séquentielle. |
| 9 |  |
Phares principaux ; Capteur de pluie ;
Capteur de lumière ; Contrôle électronique de la hauteur de direction. |
| 10 |  |
Module d’éclairage |
| 11 |  |
Changeur de CD ; Module Can Gateway. |
| 12 |  |
Alarme |
| 13 |   |
Capteurs de stationnement / Home link (ouvre-porte de garage) |
| 14 |  |
Ventilateur électrique |
| 15 |  |
Klaxon |
| 16 |  |
Module de porte ; Verrouillage automatique silencieux. |
| 17 |  |
Vitres électriques |
| 18 |  |
Sièges chauffants |
| 19 |  |
Réglage des sièges |
| 20 |  |
Ceintures de sécurité |
| 21 |  |
OBD |
| 22 |  |
Chauffage ;Chauffage indépendant.
Chauffage du pare-brise. |
| 23 |  |
Régulateur de vitesse |
| 24 |  |
Relais d’essuie-glace arrière |
| 25 |  |
Dégivreur de lunette arrière (chauffage de lunette arrière) |
| 26 |  |
Chauffage du liquide lave-glace |
| 27 |  |
Ventilateur |
| 28 |  |
Éclairage intérieur |
| 29 |  |
Tableau de bord ; Odomètre |
| 30 |   |
Système de climatisation |
| 31 | DDE | Électronique numérique Diesel (DDE) |
| 32 |  |
Relais de pompe à carburant ; Contrôle de pompe à carburant. |
| 33 |  |
DME – Électronique numérique moteur ; Module de tension intégré – IVM. |
| 34 |  |
BDC (Contrôleur de carrosserie) |
| 35 |  |
Amplificateur HiFi ; Tuner TV ;
Module vidéo. Radio (?). |
| 36 |  |
Contrôle de la pression des pneus RDV |
| 37 |  |
Lave-glace avant |
| 38 |  |
Système de lave-phares |
| 39 |  |
Toit ouvrant ; Toit panoramique ;
Module supérieur du cabriolet. |
| 40 |  |
Téléphone |
| 41 |  |
Module supérieur du cabriolet ; Relais de cabriolet. |
| 42 |  |
Allume-cigare avant et arrière ; Prise 12V ;
Prise de charge du compartiment (12V). |
| 43 |  |
Frein de stationnement |
| 44 |  |
Verrouillage du couvercle de coffre (coffre arrière) ; Fermeture automatique du coffre arrière. |
| 45 |  |
Pare-soleil électriques arrière (pour BMW F60 M5) |
| 46 |  |
Système de propulsion dynamique |
| 47 |  |
Quatre roues motrices |
| 48 |  |
SYSTÈME START-STOP |
| 49 |  |
Assistant de direction |
| 50 |  |
Système hybride |
| 51 |  |
Système audio |
| 52 |  |
Rétroviseur électrochrome |
| 53 |  |
Relais du compresseur de suspension pneumatique |
À propos de la BMW X3 F25 (2011-2017)
La BMW X3 F25, produite de 2011 à 2017, est la deuxième génération du populaire SUV du constructeur allemand. Ce modèle se caractérise par un design élégant qui combine un look sportif avec la praticité. La X3 F25 offre diverses options de motorisation, y compris des variantes essence et diesel, qui fournissent des puissances allant de 143 à 313 chevaux. Le véhicule est connu pour son excellente dynamique de conduite et son confort, ce qui le rend idéal pour les longs trajets et la conduite en ville. L’intérieur est équipé de technologies modernes et de matériaux de qualité, garantissant confort et sécurité à tous les passagers.
Schéma de la boîte à fusibles BMW X3 F25
Cette page présente le schéma de la boîte à fusibles pour la BMW X3 F25, indispensable pour l’entretien et les réparations correctes du véhicule. La boîte à fusibles de ce modèle est généralement située dans le compartiment moteur et à l’intérieur, plus précisément dans la zone des pieds du passager. Les schémas contiennent des informations détaillées sur les numéros de fusibles, leurs valeurs en ampères et les composants protégés. Lors du remplacement des fusibles, il est important de toujours utiliser des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement des équipements électriques du véhicule.
