Fiat Grande Punto (2005-2012) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Fiat Grande Punto (2005-2012), des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Fiat Grande Punto (2005-2012) – schéma de la boîte à fusibles
Année de production : 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.
Le fusible de l’allume-cigare (prise de courant) de la Fiat Grande Punto (2006-2012) est le fusible 31 de la boîte à fusibles du compartiment moteur.
Fusibles Fiat Grande Punto – description

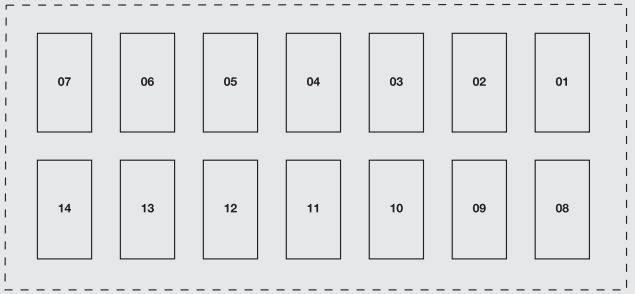

Boîte à fusibles sur le tableau de bord
| Description | Numéro | Ampérage [A] |
| Libre | 01 | – |
| Tableau de bord Power + batterie ; Connecteur de diagnostic EOBD. | 02 | 10 |
| Alimentation du système audio Power+ ; Unité de commande mains libres
avec reconnaissance vocale et technologie Bluetooth®, Unité de commande pour système audio Hi-Fi. |
03 | 15 |
| Interrupteur d’alimentation + batterie | 04 | 7,5 |
| Alimentation de la pompe de lave-glace avant et arrière | 05 | 20 |
| Alimentation pour l’actionneur de hayon | 05 | 15 |
| Alimentation pour les actionneurs de verrouillage de porte ; Actionneurs de verrouillage de sécurité. | 07 | 20 |
| Libre | 08 | – |
| Alimentation de l’éclairage intérieur avant, de l’éclairage intérieur arrière,
de l’éclairage du coffre, de l’éclairage d’ambiance, de l’éclairage auxiliaire. |
09 | 10 |
| Contrôleur d’assistance électrique de direction Power + avec clé. | 10 | 7,5 |
| Power + clé sur le tableau de bord ; Interrupteur de pédale de frein
(circuit de contrôle des feux de freinage) ; Interrupteur de pédale d’embrayage. |
11 | 7,5 |
| Contrôleur de système de freinage Power + avec clé ; Système VDC ;
Interrupteur de pédale de frein. |
12 | 7,5 |
| Unité de commande de clé du système d’airbag Power +. | 13 | 10 |
| Éclairage des boutons latéraux Power + bouton ; Témoins sur le volant ;
Panneau central de boutons (contrôle ASR et LED). |
14 | 7,5 |
| Éclairage du panneau de boutons Power+ sur le plafonnier ;
Panneau de boutons de chauffage des sièges avant (contrôle du système et LED) ; Capteur de pluie. |
14 | 7,5 |
| Bouton Power + unité de commande de toit ouvrant ; Unité de commande de capteur de pression des pneus ;
Unité de commande mains libres avec reconnaissance vocale et technologie Bluetooth® ; Unité de commande du système de capteurs de stationnement. |
14 | 7,5 |
Fusibles Fiat Grande Punto – Boîte à fusibles dans le compartiment moteur
| Description | Numéro | Ampérage [A] |
| Alimentation + batterie du système de freinage (électrovannes). | 53 | 30 |
| Alimentation des feux de croisement gauche ; Dispositif de réglage des phares. | 38 | 10 |
| Alimentation des feux de croisement droit | 39 | 10 |
| Alimentation des feux de route gauche | 40 | 10 |
| Alimentation des feux de route droit | 41 | 10 |
| Unité de commande de clé moteur Power+ | 47 | 7,5 |
| Refroidisseur d’habitacle Power+ clé ; Unité de commande électronique de lève-vitre conducteur ;
Rétroviseurs extérieurs électriques ; Feu de recul (version 1.4 8v Dualogic). |
48 | 7,5 |
| Libre | 46 | – |
| Alimentation pour charges supplémentaires du système de diagnostic moteur. | 34 | 15 |
| Alimentation pour charges de base du système de diagnostic moteur (bobine d’allumage, injecteurs,
unité de commande moteur – versions Multijet). |
30 | 15 |
| Alimentation de l’unité de commande moteur (moteur 1.4) | 33 | 10 |
| Alimentation de la pompe à carburant | 51 | 15 |
| Alimentation des feux de brouillard avant | 25 | 15 |
| Alimentation de la pompe de lave-phares | 27 | 30 |
| Alimentation pour klaxon monotonal | 37 | 15 |
| Alimentation du compresseur de climatisation | 42 | 7,5 |
| Alimentation pour le moteur de démarrage (aimant + 50) | 49 | 30 |
| Alimentation de l’électrovanne (moteur 1.4 16V) | 29 | 7,5 |
| Unité de commande de refroidissement intérieur Power + batterie | 54 | 7,5 |
| Unité de commande moteur Power + batterie | 32 | 7,5 |
| Alimentation de la prise de l’habitacle (allume-cigare) | 31 | 20 |
| Éclairage de recul Power + clé ; Contrôleur de bougies ;
Ampèremètre ; Capteur de présence d’eau dans le diesel. |
45 | 10 |
| Alimentation des dispositifs électriques de dégivrage des rétroviseurs extérieurs. | 43 | 10 |
| Alimentation du moteur de lève-vitre passager avant | 26 | 20 |
| Alimentation du moteur de lève-vitre conducteur | 28 | 20 |
| Libre | 52 | – |
| Libre | 44 | – |
Fusibles Fiat Grande Punto – Boîte à fusibles dans le coffre
| Description | Numéro | Ampérage [A] |
| Libre | 01 | – |
| Libre | 02 | – |
| Libre | 03 | – |
| Alimentation du moteur de réglage du support lombaire du siège conducteur | 04 | 10 |
| Alimentation pour la sortie de courant de démarrage | 05 | 15 |
| Libre | 06 | – |
| Libre | 07 | – |
| Alimentation du système de chauffage du siège conducteur | 08 | 10 |
| Alimentation du système de chauffage du siège passager | 09 | 10 |
| Power + moteur de lève-vitre dans la porte arrière droite. | 10 | 20 |
| Power + moteur de lève-vitre dans la porte arrière gauche. | 11 | 20 |
| Libre | 12 | – |
| Libre | 13 | – |
| Libre | 14 | – |
| Unité de commande du système de surveillance de la pression des pneus Power + batterie. | 15 | 10 |
| Subwoofer sur batterie du système hi-fi Power+ | 16 | 20 |
| Power + système de toit ouvrant sur batterie | 17 | 20 |
À propos de la Fiat Grande Punto (2005-2012)
La Fiat Grande Punto, produite de 2005 à 2012, est une voiture compacte qui est devenue populaire grâce à son design moderne et sa fiabilité. Ce modèle offrait diverses options de moteurs, y compris des variantes essence et diesel, qui différaient en termes de puissance et de consommation de carburant. La Grande Punto se caractérisait par un intérieur spacieux et des matériaux de qualité, ce qui contribuait au confort des passagers. La voiture était équipée de technologies modernes telles que l’ABS, la climatisation et plusieurs airbags, augmentant ainsi la sécurité et le confort de conduite.
Schéma de la boîte à fusibles de la Fiat Grande Punto
Cette page présente le schéma de la boîte à fusibles de la Fiat Grande Punto, indispensable pour l’entretien et les réparations corrects du système électrique du véhicule. Sur ce modèle, la boîte à fusibles est généralement située sous le tableau de bord côté conducteur, et une autre peut être placée dans le compartiment moteur. Les diagrammes montrent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de rechange de même ampérage afin d’éviter d’endommager le système électrique. Le schéma de la boîte à fusibles est un outil important pour tout propriétaire souhaitant maintenir son véhicule en parfait état.
