Fiat Doblo Panorama (2014-2016) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Fiat Doblo Panorama (2014-2016), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Fiat Doblo Panorama (2014-2016) – schéma des fusibles
Année de production : 2014, 2015, 2016.
Le fusible de l’allume-cigare (prise de courant) dans le Fiat Doblo Panorama (2014-2016) est le fusible F3 dans la boîte à fusibles de l’habitacle.

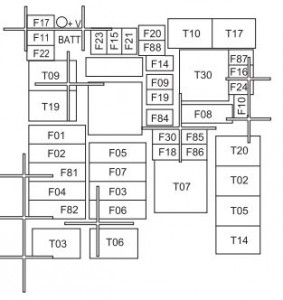

Boîte à fusibles dans le compartiment moteur
| Description | Numéro | Amp [A] |
| Interrupteur de télécommande pour l’ouverture des portes battantes (version Cargo). | F09 | 10 |
| Klaxon monotone | F10 | 10 |
| Phares avant | F14 | 15 |
| Lunette arrière chauffante | F20 | 30 |
| Feux de brouillard | F30 | 15 |
| Prise de courant arrière | F85 | 15 |
| Prise de courant dans l’habitacle | F86 | 15 |

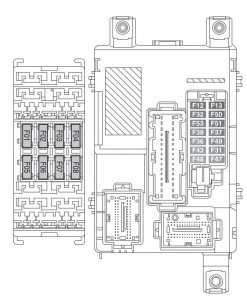

Boîtes à fusibles dans l’habitacle
| Description | Numéro | Amp [A] |
| Moteurs de verrouillage de porte ; Moteurs d’actionneur de verrouillage mort ;
Moteur de déverrouillage du hayon arrière. |
F38 | 20 |
| Alimentation + batterie connectée au diagnostic EOBD,
radio, unité de commande de surveillance de la pression des pneus. |
F36 | 10 |
| Pompe d’essuie-glace avant et arrière | F43 | 15 |
| Moteur électrique de lève-vitre dans les portes avant côté passager. | F48 | 20 |
| Phare de croisement gauche ; Réglage du projecteur. | F13 | 7,5 |
| Moteur électrique de lève-vitre dans les portes avant côté conducteur. | F47 | 20 |
| Siège conducteur chauffant | F1 | 10 |
| Siège passager chauffant | F2 | 10 |
| Allume-cigare | F3 | 15 |
| Troisième prise de courant sur le tableau de bord | F4 | 20 |
| Lève-vitre électrique de la vitre arrière côté conducteur. | F5 | 20 |
| Lève-vitre électrique de la vitre arrière côté passager. | F6 | 20 |
À propos du Fiat Doblo Panorama (2014-2016)
Le Fiat Doblo Panorama des années 2014-2016 est une voiture familiale pratique et polyvalente, offrant beaucoup d’espace pour les passagers et les bagages. Ce modèle est connu pour sa fiabilité et sa conduite confortable, ce qui le rend idéal pour les longs trajets et l’utilisation quotidienne. Le Fiat Doblo Panorama est disponible avec différentes motorisations, y compris des moteurs essence et diesel, qui offrent un équilibre optimal entre performance et consommation de carburant. L’intérieur du véhicule est conçu en mettant l’accent sur le confort et la fonctionnalité, offrant de nombreux espaces de rangement et des équipements technologiques modernes.
Schéma de la boîte à fusibles du Fiat Doblo Panorama
Cette page présente le schéma de la boîte à fusibles du Fiat Doblo Panorama, indispensable pour l’entretien et la réparation des systèmes électriques du véhicule. Les emplacements typiques de la boîte à fusibles dans ce modèle incluent le compartiment moteur et l’intérieur du véhicule, généralement près du tableau de bord. Les diagrammes de cette page détaillent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important de toujours utiliser des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager les systèmes électriques. Le schéma de la boîte à fusibles est un outil inestimable pour tout propriétaire de Fiat Doblo Panorama souhaitant maintenir son véhicule en parfait état.
