Fiat Ducato restyling (2014-2016) – boîte à fusibles
Dans cet article, vous trouverez des schémas de la boîte à fusibles du Fiat Ducato restylé (2014-2016), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Fiat Ducato restylé (2014-2016) – schéma de la boîte à fusibles
Année de fabrication : 2014, 2015, 2016.
Le fusible de l’allume-cigare (prise de courant) du Fiat Ducato restylé (2014-2016) est le fusible F15 dans la boîte à fusibles.

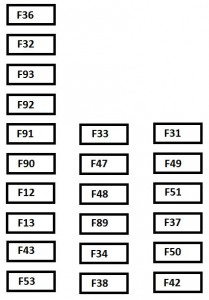

Boîte à fusibles sur le tableau de bord
| Description | Numéro | Ampérage [A] |
| Feux de brouillard droit | F12 | 7,5 |
| Feux de brouillard gauche | F13 | 7,5 |
| Relais de l’unité de commande moteur ; Relais de l’unité de commande
sur le tableau de bord (+ clé). |
F31 | 5 |
| Éclairage des liseuses dans l’habitacle (+ batterie) | F32 | 7,5 |
| Capteur de surveillance de la batterie pour la version Start & Stop (+ batterie) | F33 | 7,5 |
| Éclairage intérieur du minibus (urgence) | F34 | 7,5 |
| Feux de recul ; Unité de commande Servotronic ;
Capteur d’eau dans le filtre à carburant diesel (+ clé). |
F35 | 7,5 |
| Radio ; Climatisation ;
Alarme ; Tachygraphe ; Contrôle de déconnexion de la batterie ; Minuteur Webasto (+ batterie). |
F36 | 10 |
| Contrôle des feux de freinage (principal) ; Troisième feu de freinage ;
Tableau de bord (+ clé). |
F37 | 7,5 |
| Verrouillage centralisé des portes (+ batterie) | F38 | 20 |
| Essuie-glace avant (bouton +) | F43 | 20 |
| Lève-vitre électrique côté conducteur | F47 | 20 |
| Lève-vitre électrique côté passager | F48 | 20 |
| Contrôle des capteurs de stationnement ; Radio ;
Contrôle au volant ; Panneau de commande central ; Panneau de commande gauche ; Panneau auxiliaire ; Contrôle de déconnexion de la batterie (+ clé). |
F49 | 5 |
| Climatisation ; Contrôle de la direction assistée ;
Éclairage de recul ; Capteur d’eau dans le filtre à carburant diesel ; Ampèremètre ; Tachygraphe (+ clé). |
F51 | 5 |
| Tableau de bord (+ batterie) | F53 | 7,5 |
| Non utilisé | F89 | – |
| Phare gauche (feux de route) | F90 | 7,5 |
| Phare droit (feux de route) | F91 | 7,5 |
| Feu de brouillard gauche | F92 | 7,5 |
| Feu de brouillard droit | F93 | 7,5 |

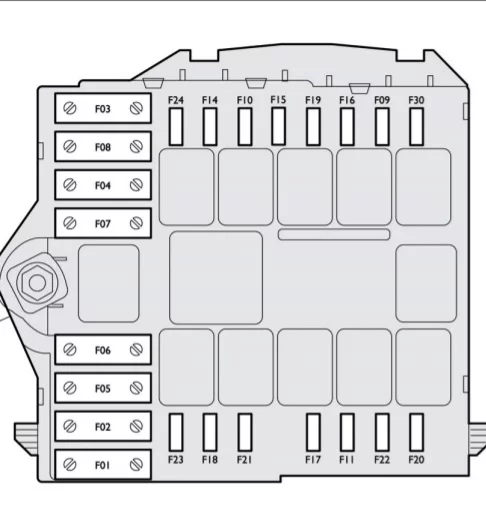

Boîte à fusibles dans le compartiment moteur
| Description | Numéro | Ampérage [A] |
| Clé de démarrage (+ batterie) | F03 | 30 |
| Filtre chauffant | F04 | 40 |
| Évaporateur pour ventilation moteur, habitacle avec Webasto ;
Pompe de transmission robotisée (+ batterie). |
F05 | 20/50 |
| Ventilateur de refroidissement moteur haute vitesse (+ batterie) | F06 | 40/60 |
| Ventilateur de refroidissement moteur basse vitesse (+ batterie) | F07 | 40/50/60 |
| Ventilateur de l’habitacle (+ clé) | F08 | 40 |
| Alimentation arrière (+ batterie) | F09 | 15 |
| Klaxon | F10 | 15 |
| Prise de courant (+ batterie) | F14 | 15 |
| Allume-cigare (+ batterie) | F15 | 15 |
| Module de commande du groupe motopropulseur ; Transmission automatique (+ batterie). | F18 | 7,5 |
| Compresseur de climatisation | F19 | 7,5 |
| Essuie-glaces | F20 | 30 |
| Panneau de commande auxiliaire pour le mouvement et les rétroviseurs rabattables (+ clé) | F24 | 7,5 |
| Rétroviseur photochromatique | F30 | 15 |
Boîte à fusibles optionnelle dans le montant droit
| Description | Numéro | Ampérage [A] |
| Non utilisé | F54 | – |
| Sièges chauffants | F55 | 15 |
| Prise de courant pour les passagers arrière | F56 | 15 |
| Chauffage auxiliaire sous le siège. | F57 | 10 |
| Lunette arrière chauffante gauche | F58 | 10 |
| Lunette arrière chauffante droite | F59 | 7,5 |
| Non utilisé | F60 | – |
| Non utilisé | F61 | – |
| Non utilisé | F62 | – |
| Commande du chauffage auxiliaire pour les passagers. | F63 | 10 |
| Non utilisé | F64 | – |
| Ventilateur du chauffage auxiliaire pour les passagers. | F65 | 30 |
À propos du Fiat Ducato restylé (2014-2016)
Le Fiat Ducato restylé des années 2014 à 2016 est un modèle populaire parmi les véhicules utilitaires, offrant un design moderne et des caractéristiques techniques améliorées. Ce modèle est réputé pour sa fiabilité et son espace, ce qui le rend idéal pour une utilisation commerciale ainsi que pour les voyages en famille. Le Fiat Ducato est disponible avec diverses options de motorisation, y compris des moteurs diesel qui offrent une puissance suffisante et une consommation de carburant efficace. Grâce à sa construction robuste et à ses technologies avancées, ce modèle est capable de gérer des terrains et des conditions plus exigeants.
Schéma de la boîte à fusibles du Fiat Ducato restylé
Cette page présente le schéma de la boîte à fusibles du Fiat Ducato restylé, indispensable pour l’entretien et les réparations corrects du système électrique du véhicule. La boîte à fusibles de ce modèle est généralement située sous le capot et dans la cabine du conducteur, ce qui permet un accès facile aux fusibles. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important de toujours utiliser des fusibles de rechange de même ampérage afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fiabilité du véhicule, il est donc important d’y prêter une attention particulière.
