Fiat 500X (2014-2021) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Fiat 500X (2014-2021), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Fiat 500X – Schéma des fusibles
Année de production : 2014, 2015.
Emplacement de la boîte à fusibles

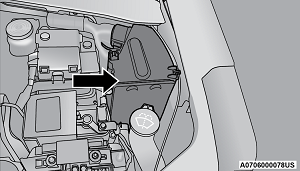

Boîte à fusibles sous le capot
Située sur le côté gauche du compartiment moteur.
Boîte à fusibles du tableau de bord (Centre de fusibles de l’ordinateur de bord)
L’unité de commande est située sur le côté gauche de la colonne de direction, dans la partie inférieure du tableau de bord.
Boîte à fusibles du coffre/Module de distribution de relais
Située sur le côté gauche du coffre.

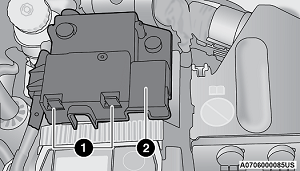

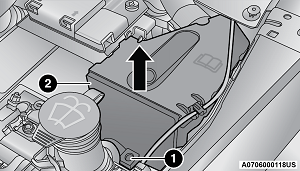

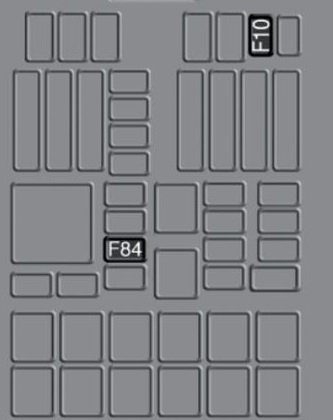

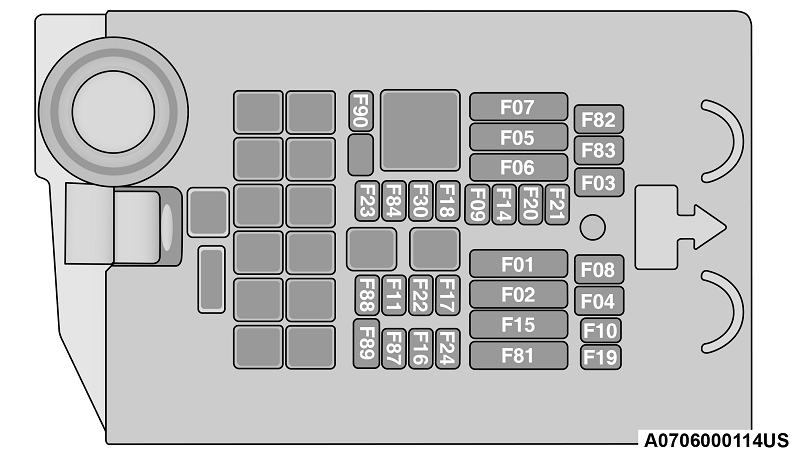

Boîte à fusibles sous le capot
Affectation des fusibles dans la boîte à fusibles sous le capot (2015)
| Numéro | Ampères [A] | Description |
|---|---|---|
| F10 | 10 | Klaxon |
| F84 | 20 | Alimentation pour allume-cigare/prise de courant |

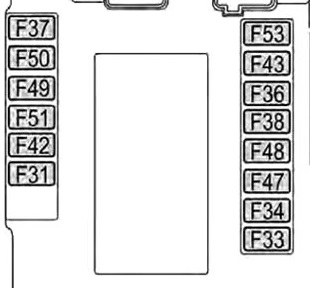

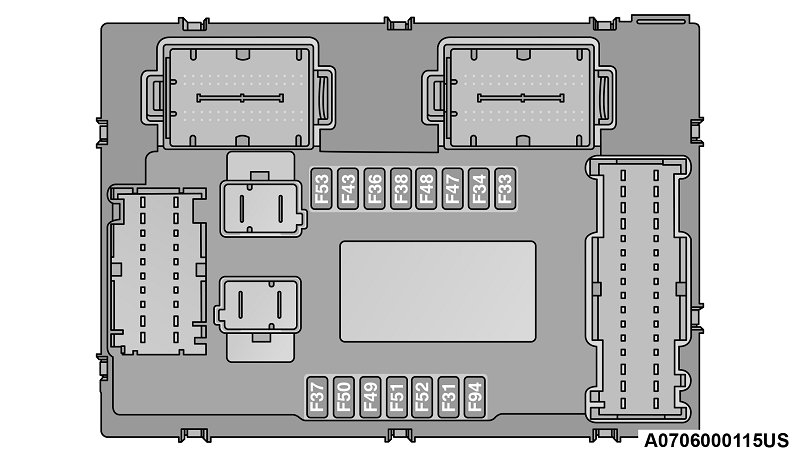

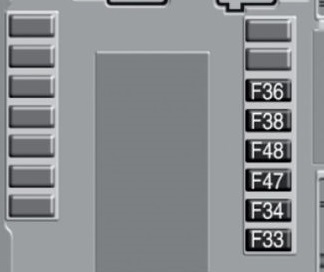

Boîte à fusibles du tableau de bord
Affectation des fusibles dans la boîte à fusibles du tableau de bord (2015)
| Numéro | Ampères [A] | Description |
|---|---|---|
| F33 | 20 | Vitres électriques avant (côté passager) |
| F34 | 20 | Vitres électriques avant (côté conducteur) |
| F36 | 15 | Alimentation du système Uconnect, système de climatisation, rétroviseurs extérieurs électriques rabattables, système EOBD, port USB/prise AUX, liseuses arrière (versions avec toit ouvrant) |
| F38 | 20 | Dispositif Dead Lock (déverrouillage de la porte côté conducteur pour les versions/marchés prévus)/déverrouillage des portes/verrouillage centralisé/déverrouillage électrique du hayon arrière |
| F47 | 20 | Vitres électriques arrière côté gauche |
| F48 | 20 | Vitres électriques arrière côté droit |

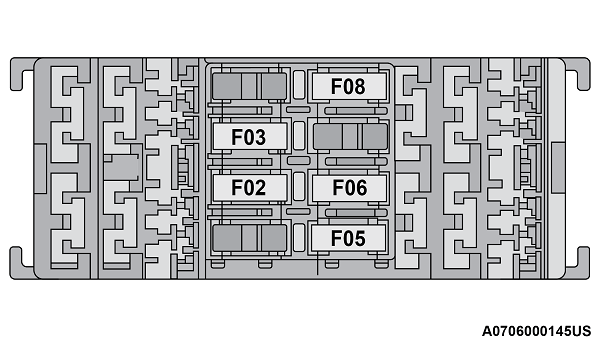

Boîte à fusibles du coffre
| Numéro | Ampères [A] | Description |
|---|---|---|
| F2 | 20 | Système audio |
| F3 | 20 | Toit électrique |
| F4 | 7,5 | Réglage lombaire électrique du siège avant (côté conducteur) |
| F5 | 30 | Réglage électrique du siège avant (côté conducteur) |
| F6 | 7,5 | Réglage électrique du siège avant (côté conducteur et passager) |
| F7 | 30 | Réglage lombaire électrique du siège avant (côté conducteur et passager) |
Fiat 500X (à partir de 2014) – Schéma des fusibles
La Fiat 500X est le successeur de la Fiat Sedici. C’est un petit SUV produit depuis 2014. Bien sûr, il y a une référence à la Fiat 500. La marque italienne avait déjà lancé le modèle 500L. La voiture a été conçue par Roberto Giolito. Technologiquement, sa jumelle est la Jeep Renegade (les deux marques appartiennent au même groupe).
Année de production : 2014, 2015, 2016.
Le fusible de l’allume-cigare (prise de courant) de la Fiat 500X (2014-2016) est le fusible F84 dans la boîte à fusibles du compartiment moteur.
Boîte à fusibles du compartiment moteur
La boîte à fusibles est située à côté de la batterie.
| Description | Numéro | Amp [A] |
| Klaxon | F10 | 10 |
| Alimentation pour allume-cigare / prise de courant | F84 | 20 |
Schéma des fusibles du tableau de bord
Le schéma des fusibles est situé près du côté gauche de la colonne de direction.
| Description | Numéro | Amp [A] |
| Vitres électriques avant (côté passager). | F33 | 20 |
| Vitres électriques avant (côté conducteur). | F34 | 20 |
| Alimentation du système Uconnect™, système de climatisation, commande électrique des rétroviseurs extérieurs, système EOBD, port USB, prise AUX, liseuses latérales arrière (versions avec toit ouvrant). | F36 | 15 |
| Dispositif Dead Lock (déverrouillage de la porte côté conducteur) ; Déverrouillage des portes ; Verrouillage centralisé ; Déverrouillage électrique du hayon arrière. | F38 | 20 |
| Vitres électriques arrière côté gauche | F47 | 20 |
| Vitres électriques arrière côté droit | F48 | 20 |
Schéma des fusibles du coffre
La configuration du coffre peut varier en fonction de l’équipement du véhicule.
| Description | Numéro | Amp [A] |
| Système audio | F2 | 20 |
| Toit ouvrant électrique | F3 | 20 |
| Réglage lombaire électrique du siège avant (côté conducteur). | F4 | 7,5 |
| Réglage électrique du siège avant (côté conducteur). | F5 | 30 |
| Réglage électrique des sièges avant (côté conducteur et passager). | F6 | 7,5 |
| Réglage lombaire électrique des sièges avant (côté conducteur et passager). | F7 | 30 |
Fiat 500X – Schéma des fusibles
Année de production : 2016.
Emplacement de la boîte à fusibles
Les fusibles sont regroupés dans des boîtes à fusibles situées dans le compartiment moteur, sous le tableau de bord et dans la garniture intérieure du côté gauche du coffre.
Boîte à fusibles sous le capot
Située sur le côté gauche du compartiment moteur.
Boîte à fusibles du tableau de bord (Centre de fusibles de l’ordinateur de bord)
Le module est situé sur le côté gauche de la colonne de direction, dans la partie inférieure du tableau de bord.
Boîte à fusibles du coffre/module de distribution de relais
Située sur le côté gauche du coffre.

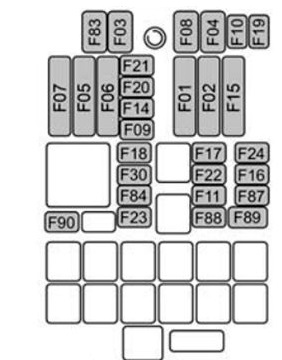

Boîte à fusibles sous le capot
Affectation des fusibles dans la boîte à fusibles sous le capot (2016, 2017)
| Emplacement | Fusible maxi | Fusible cartouche | Mini fusible | Description |
|---|---|---|---|---|
| Emplacement | Fusible maxi | Fusible cartouche | Mini fusible | Description |
| F01 | 70 Amp Tan | — | — | Ordinateur du module de carrosserie |
| F02 | 60 Amp bleu | — | — | Module Body Computer, unité de distribution arrière |
| F03 | — | 20 A bleu | — | Contrôleur d’alimentation du Body Computer |
| F04 | — | 30 Amp rose | — | Module de commande électronique des freins |
| F05 | 70 Amp Tan | — | — | Direction assistée électrique |
| F06 | 20 A jaune | — | — | Ventilateur de refroidissement moteur |
| F07 | 50 A rouge | — | — | Ventilateur de refroidissement moteur |
| F08 | — | 30 Amp rose | — | Transmission automatique, GSM |
| F09 | — | — | 5 A Tan | Moteur du module de commande |
| F10 | — | — | 10 A rouge | Klaxon |
| F11 | — | — | 10 A rouge | Fournir une charge secondaire |
| F14 | — | — | 5 A Tan | Puissance de la pompe « Après démarrage » |
| F15 | 40 A orange | — | — | Pompe du module de commande de frein |
| F 16 | — | — | 5 A Tan | Puissance du module de commande moteur, transmission automatique |
| Emplacement | Fusible maxi | Fusible cartouche | Mini fusible | Description |
|---|---|---|---|---|
| F17 | — | — | 10 A rouge 15 A bleu | Charges principales d’alimentation (1,4 l) Charges de base d’alimentation (2,4 l) |
| F18 | — | — | 30 A vert | Puissance de la transmission intégrale |
| F19 | — | — | 7,5 A marron | Compresseur de climatisation |
| F20 | — | — | 5 A tan | Transmission intégrale électronique |
| F21 | — | — | 15 A bleu | Pompe à carburant |
| F22 | — | — | 20 A jaune | Moteur du module de gestion de puissance |
| F23 | — | — | 20 A jaune (installé par le client) | Au point d’alimentation (alimentation batterie) |
| F24 | — | — | 15 A bleu | Transmission automatique avec alimentation de l’unité électronique |
| F30 | — | — | 30 A vert | Pare-brise chauffant — si présent en tant qu’équipement |
| F83 | — | 40 A vert | — | Ventilateur de climatisation |
| F84 | — | — | 20 A jaune | Au point d’alimentation (alimenté par l’allumage) |
| F87 | — | — | 5 A tan | Levier de vitesses de la transmission automatique |
| F88 | — | — | 7,5 A marron | Rétroviseurs extérieurs chauffants |
| F89 | — | 30 A rose | — | Lunette arrière chauffante |
| F90 | — | — | 5 A tan | Capteur IBS (état de charge de la batterie) |
Boîte à fusibles du tableau de bord
| Emplacement | Ampérages [A] | Description |
|---|---|---|
| F31 | 7,5 A Marron | Ventilateur de climatisation, Au point d’alimentation |
| F33 | 20 A jaune | Vitres électriques avant (côté passager) |
| F34 | 20 A jaune | Vitres électriques avant (côté conducteur) |
| F36 | 15 A bleu | Alimentation du système Uconnect, climatisation, port USB, éclairage intérieur arrière avec toit ouvrant, port EOBD |
| F37 | 10 A rouge | Système d’avertissement de collision frontale Power Forward, transmission intégrale (AWD), IPC, interrupteurs du panneau central, interrupteur de pédale de frein (NC) |
| F38 | 20 A jaune | Verrouillage centralisé |
| F42 | 7,5 A Marron | BSM – Module de gestion des freins, EPS – Direction assistée électrique |
| F43 | 20 A jaune | Pompe de lave-glace bidirectionnelle |
| F47 | 20 A jaune | Vitres électriques arrière (côté conducteur) |
| F48 | 20 A jaune | Vitres électriques arrière (côté passager) |
| F49 | 7,5 A Marron | Alimentation ParkSense, spots de dôme avant, rétroviseur électrochrome, sièges avant chauffants |
| F50 | 7,5 A Marron | Alimentation airbag |
| F51 | 7,5 A Marron | Compresseur de climatisation, transmission automatique avec carte, caméra arrière, climatisation, LDW – avertissement de sortie de voie, ASS – interrupteur d’assistance au panneau, DSU – module de sélection de direction, interrupteur de marche arrière, rétroviseurs latéraux et dégivrage de la lunette arrière |
| F53 | 7,5 A Marron | Alimentation IPC/dispositif de démarrage/système Keyless Enter-N-Go, interrupteur de pédale de frein (NA), EPB — frein de stationnement électrique |
Boîte à fusibles du coffre
| Emplacement | Ampérages [A] | Description |
|---|---|---|
| F2 | 20 A jaune | Système audio |
| F3 | 20 A jaune | Toit ouvrant électrique |
| F5 | 30 A vert | Siège électrique (côté conducteur) |
| F6 | 7,5 A marron | Siège électrique (côté conducteur) Réglage lombaire |
| F8 | 20 A jaune | Chauffage des sièges avant |
Fiat 500X – Schéma de la boîte à fusibles
Année de production : 2017.
Emplacement de la boîte à fusibles
Les fusibles sont regroupés dans des boîtes à fusibles situées dans le compartiment moteur, sous le tableau de bord et dans la garniture latérale intérieure du côté gauche du coffre.
Boîte à fusibles sous le capot
Située sur le côté gauche du compartiment moteur.
Boîte à fusibles du tableau de bord (Centre de fusibles de l’ordinateur de bord)
Le module est situé sur le côté gauche de la colonne de direction, dans la partie inférieure du tableau de bord.
Boîte à fusibles du coffre/module de distribution de relais
Située sur le côté gauche du coffre.
Boîte à fusibles sous le capot
| Emplacement | Fusible maxi | Fusible cartouche | Mini fusible | Description |
|---|---|---|---|---|
| Emplacement | Fusible maxi | Fusible cartouche | Mini fusible | Description |
| F01 | 70 Amp Tan | — | — | Ordinateur du module de carrosserie |
| F02 | 60 Amp bleu | — | — | Module Body Computer, unité de distribution arrière |
| F03 | — | 20 A bleu | — | Contrôleur d’alimentation du Body Computer |
| F04 | — | 30 Amp rose | — | Module de commande électronique des freins |
| F05 | 70 Amp Tan | — | — | Direction assistée électrique |
| F06 | 20 A jaune | — | — | Ventilateur de refroidissement moteur |
| F07 | 50 A rouge | — | — | Ventilateur de refroidissement moteur |
| F08 | — | 30 Amp rose | — | Transmission automatique, GSM |
| F09 | — | — | 5 A Tan | Moteur du module de commande |
| F10 | — | — | 10 A rouge | Klaxon |
| F11 | — | — | 10 A rouge | Fournir une charge secondaire |
| F14 | — | — | 5 A Tan | Alimentation de la pompe « Après démarrage » |
| F15 | 40 A orange | — | — | Pompe du module de commande de frein |
| F 16 | — | — | 5 A Tan | Alimentation du module de commande moteur, transmission automatique |
| Emplacement | Fusible maxi | Fusible cartouche | Mini fusible | Description |
|---|---|---|---|---|
| F17 | — | — | 10 A rouge 15 A bleu | Charges principales d’alimentation (1,4 l) Charges de base d’alimentation (2,4 l) |
| F18 | — | — | 30 A vert | Alimentation de la transmission intégrale |
| F19 | — | — | 7,5 A marron | Compresseur de climatisation |
| F20 | — | — | 5 A tan | Transmission intégrale électronique |
| F21 | — | — | 15 A bleu | Pompe à carburant |
| F22 | — | — | 20 A jaune | Moteur de l’unité de commande de puissance |
| F23 | — | — | 20 A jaune (installé par le client) | Au point d’alimentation (alimentation batterie) |
| F24 | — | — | 15 A bleu | Transmission automatique avec alimentation de l’unité électronique |
| F30 | — | — | 30 A vert | Pare-brise chauffant — si présent en tant qu’équipement |
| F83 | — | 40 A vert | — | Ventilateur de climatisation |
| F84 | — | — | 20 A jaune | Au point d’alimentation (alimenté par l’allumage) |
| F87 | — | — | 5 A tan | Levier de vitesses de la transmission automatique |
| F88 | — | — | 7,5 A marron | Rétroviseurs extérieurs chauffants |
| F89 | — | 30 A rose | — | Lunette arrière chauffante |
| F90 | — | — | 5 A tan | Capteur IBS (état de charge de la batterie) |
Schéma des fusibles du tableau de bord
| Emplacement | Ampères [A] | Description |
|---|---|---|
| F31 | 7,5 A Marron | Ventilateur de climatisation, Au point d’alimentation |
| F33 | 20 A jaune | Vitres électriques avant (côté passager) |
| F34 | 20 A jaune | Vitres électriques avant (côté conducteur) |
| F36 | 15 A bleu | Alimentation du système Uconnect, climatisation, port USB, éclairage intérieur arrière avec toit ouvrant, port EOBD |
| F37 | 10 A rouge | Système d’avertissement de collision frontale Power Forward, transmission intégrale (AWD), IPC, interrupteurs du panneau central, interrupteur de pédale de frein (NC) |
| F38 | 20 A jaune | Verrouillage centralisé |
| F42 | 7,5 A Marron | BSM – Module de gestion des freins, EPS – Direction assistée électrique |
| F43 | 20 A jaune | Pompe de lave-glace bidirectionnelle |
| F47 | 20 A jaune | Vitres électriques arrière (côté conducteur) |
| F48 | 20 A jaune | Vitres électriques arrière (côté passager) |
| F49 | 7,5 A Marron | Alimentation ParkSense, spots de dôme avant, rétroviseur électrochrome, sièges avant chauffants |
| F50 | 7,5 A Marron | Alimentation airbag |
| F51 | 7,5 A Marron | Compresseur de climatisation, transmission automatique avec carte, caméra arrière, climatisation, LDW – avertissement de sortie de voie, ASS – interrupteur d’assistance au panneau, DSU – module de sélection de direction, interrupteur de marche arrière, rétroviseurs latéraux et dégivrage de la lunette arrière |
| F53 | 7,5 A Marron | Alimentation IPC/dispositif de démarrage/système Keyless Enter-N-Go, interrupteur de pédale de frein (NA), EPB — frein de stationnement électrique |
Schéma des fusibles du coffre
| Emplacement | Ampères [A] | Description |
|---|---|---|
| F2 | 20 A jaune | Système audio |
| F3 | 20 A jaune | Toit ouvrant électrique |
| F5 | 30 A vert | Siège électrique (côté conducteur) |
| F6 | 7,5 A marron | Siège électrique (côté conducteur) Réglage lombaire |
| F8 | 20 A jaune | Chauffage des sièges avant |
Fiat 500X – Schéma de la boîte à fusibles
Année de production : 2018, 2019.
Emplacement de la boîte à fusibles
Les fusibles sont regroupés dans des boîtes à fusibles situées dans le compartiment moteur, sous le tableau de bord et dans la garniture intérieure du côté gauche du coffre.
Boîte à fusibles sous le capot
Située sur le côté gauche du compartiment moteur.
Boîte à fusibles du tableau de bord (Centre de fusibles de l’ordinateur de bord)
Le module de commande est situé sur le côté gauche de la colonne de direction, dans la partie inférieure du tableau de bord.
Boîte à fusibles du coffre/module de distribution de relais
Située sur le côté gauche du coffre.
Boîte à fusibles sous le capot
| Numéro | Ampère [A] | Description |
|---|---|---|
| F10 | 10 | Klaxon |
| F84 | 20 | Alimentation pour allume-cigare/prise de courant |
Schéma des fusibles du tableau de bord
| Numéro | Ampères [A] | Description |
|---|---|---|
| F33 | 20 | Vitres électriques avant (côté passager) |
| F34 | 20 | Vitres électriques avant (côté conducteur) |
| F36 | 15 | Alimentation du système Uconnect, système de climatisation, rétroviseurs extérieurs électriques rabattables, système EOBD, port USB/prise AUX, liseuses arrière (versions avec toit ouvrant) |
| F38 | 20 | Dispositif Dead Lock (déverrouillage de la porte côté conducteur pour les versions/marchés prévus)/déverrouillage des portes/verrouillage centralisé/déverrouillage électrique du hayon arrière |
| F47 | 20 | Vitres électriques arrière gauche |
| F48 | 20 | Vitres électriques arrière droite |
Schéma des fusibles du coffre
| Numéro | Ampères [A] | Description |
|---|---|---|
| F2 | 20 | Système audio |
| F3 | 20 | Toit électrique |
| F4 | 7,5 | Réglage lombaire électrique du siège avant (côté conducteur) |
| F5 | 30 | Réglage électrique du siège avant (côté conducteur) |
| F6 | 7,5 | Réglage électrique du siège avant (côté conducteur et passager) |
| F7 | 30 | Réglage lombaire électrique du siège avant (côté conducteur et passager) |
| F8 | 20 | 2019 : Sièges chauffants |
Fiat 500X – Schéma des fusibles
Année de production : 2020.
Boîte à fusibles du compartiment moteur
Le panneau de fusibles du compartiment moteur fait partie du module de commande de carrosserie (BCM), situé sur le côté gauche du compartiment moteur.
Attention :
Contactez un concessionnaire agréé pour le remplacement du fusible BCM.
Emplacement du fusible du compartiment moteur
Emplacement du panneau de fusibles et du couvercle
| 1 — Vis de montage |
| 2 — Couvercle de fusible |
Retrait du couvercle de fusible et de la vis de blocage
Procédez comme suit :
- Tournez lentement la vis dans le sens inverse des aiguilles d’une montre.
- Desserrez lentement la vis.
- Retirez le couvercle de fusible en le faisant glisser vers le haut.
Installation du couvercle de fusible et de la vis de blocage
Procédez comme suit :
- Fixez correctement le couvercle de fusible sur la boîte à fusibles en le faisant glisser complètement de haut en bas.
- Serrez complètement la vis avec le tournevis approprié fourni.
- Tournez lentement la vis dans le sens des aiguilles d’une montre.
- Desserrez la vis.
Emplacement du couvercle de fusible de la batterie
| 1 — Crochet du couvercle de la boîte à fusibles |
| 2 — Couvercle de fusible |
| Emplacement | Fusible maxi | Fusible cartouche | Mini fusible | Description |
| Emplacement | Fusible maxi | Fusible cartouche | Mini fusible | Description |
| F01 | 70 Amp Tan | – | – | Ordinateur du module de carrosserie |
| F02 | 60 Amp bleu | – | – | Module Body Computer, unité de distribution arrière |
| F03 | – | 20 A bleu | – | Régulateur d’alimentation du Body Computer |
| F04 | – | 30 Amp Rose | – | Module de commande électronique des freins |
| F05 | 70 Amp Tan | – | – | Direction assistée électrique |
| F06 | 70 Amp Tan | – | – | Ventilateur de refroidissement moteur |
| F08 | – | 30 Amp Rose | – | Transmission automatique, GSM |
| F09 | – | – | 5 A Tan | Moteur du module de commande |
| F10 | – | – | 10 A rouge | Klaxon |
| F11 | – | – | 5 A Tan | Fourniture de charges secondaires |
| F14 | – | – | 15 A bleu | Puissance de la pompe « Après démarrage » Alimentation AGS |
| F15 | 40 A orange | – | – | Pompe du module de commande de frein |
| F 16 | – | – | 5 A Tan | Puissance du module de commande moteur, transmission automatique |
| Emplacement | Fusible maxi | Fusible cartouche | Mini fusible | Description |
| F17 | – | – | 30 A vert | Moteur de l’unité de commande de puissance |
| F18 | – | – | 30 A vert | Puissance de la transmission intégrale |
| F19 | – | – | 7,5 A marron | Compresseur de climatisation |
| F20 | – | – | 5 A tan | Transmission intégrale électronique |
| F21 | – | – | 15 A bleu | Pompe à carburant |
| F22 | – | – | 10 A rouge | Fourniture de charges de base |
| F23 | – | – | 20 A jaune (installé par le client) | Au point d’alimentation (alimentation batterie) |
| F24 | – | – | 15 A bleu | Transmission automatique avec alimentation de l’unité électronique |
| F30 | – | – | 30 A vert | Pare-brise chauffant — si présent |
| F83 | – | 40 A vert | – | Ventilateur de climatisation |
| F84 | – | – | 20 A jaune | Au point d’alimentation (alimenté par l’allumage) |
| F87 | – | – | 5 A tan | Sélecteur de vitesses de la transmission automatique |
| F88 | – | – | 7,5 A marron | Rétroviseurs extérieurs chauffants |
| F89 | – | 30 Amp rose | – | Lunette arrière chauffante |
| F90 | – | – | 5 A tan | Capteur IBS (état de charge de la batterie) |
Fusibles de l’unité de commande (BOÎTE À FUSIBLES CENTRALE)
Le contrôleur est situé sur le côté gauche de la colonne de direction, dans la partie inférieure du tableau de bord.
Pour le remplacement du fusible, contactez un concessionnaire agréé.
Emplacements des fusibles du module de carrosserie
| Emplacement | Mini fusible | Description |
| F31 | 7,5 A Marron | Ventilateur de climatisation, Au point d’alimentation |
| F33 | 20 A jaune | Vitres électriques avant (côté passager) |
| F34 | 20 A jaune | Vitres électriques avant (côté conducteur) |
| F36 | 15 A bleu | Alimentation du système Uconnect, climatisation, port USB, éclairage intérieur arrière en cas de toit ouvrant, port EOBD |
| F37 | 10 A rouge | Système d’avertissement de collision frontale Power Forward Plus, transmission intégrale (AWD), IPC, interrupteurs de la console centrale, interrupteur de pédale de frein (NC) |
| F38 | 20 A jaune | Verrouillage centralisé |
| F42 | 7,5 A Marron | BSM – Module de gestion des freins, EPS – Direction assistée électrique |
| F43 | 20 A jaune | Pompe de lave-glace bidirectionnelle |
| F47 | 20 A jaune | Vitres électriques arrière (côté conducteur) |
| F48 | 20 A jaune | Vitres électriques arrière (côté passager) |
| F49 | 7,5 A Marron | Alimentation ParkSense, spots de dôme avant, rétroviseur électrochrome, sièges avant chauffants, SGW, moteur de toit ouvrant. |
| F50 | 7,5 A Marron | Alimentation airbag |
| F51 | 7,5 A Marron | Compresseur de climatisation, transmission automatique avec carte, caméra arrière, climatisation, LDW – avertissement de sortie de voie, ASS – interrupteur d’assistance au panneau, DSU – module de sélection de direction, interrupteur de marche arrière, rétroviseurs latéraux et dégivrage de la lunette arrière |
| F53 | 7,5 A Marron | Alimentation IPC/dispositif de démarrage/système Keyless Enter-N-Go, interrupteur de pédale de frein (NA), EPB – frein de stationnement électrique |
Boîte à fusibles du coffre
Pour accéder aux fusibles, retirez le panneau d’accès du panneau arrière gauche du compartiment de chargement. Appuyez sur le côté gauche du panneau d’accès pour le retirer et le dégager des charnières.
Emplacements des fusibles du compartiment de chargement arrière
| Emplacement | Mini fusible | Description |
| F2 | 20 A jaune | Système audio |
| F3 | 20 A jaune | Toit électrique |
| F5 | 30 A vert | Siège électrique (côté conducteur) |
| F6 | 7,5 A marron | Siège électrique (côté conducteur) Réglage lombaire |
| F8 | 20 A jaune | Chauffage des sièges avant |
Fiat 500X – Schéma des fusibles
Année de production : 2021.
Boîte à fusibles du compartiment moteur
Le panneau de fusibles du compartiment moteur fait partie du module de commande de carrosserie (BCM), situé sur le côté gauche du compartiment moteur.
Attention :
Contactez un concessionnaire agréé pour le remplacement du fusible BCM.
Emplacement du fusible du compartiment moteur
Emplacement du panneau de fusibles et du couvercle
| 1 — Vis de montage |
| 2 — Couvercle de fusible |
Retrait du couvercle de fusible et de la vis de blocage
Procédez comme suit :
- Tournez lentement la vis dans le sens inverse des aiguilles d’une montre.
- Desserrez lentement la vis.
- Retirez le couvercle de fusible en le faisant glisser vers le haut.
Installation du couvercle de fusible et de la vis de blocage
Procédez comme suit :
- Fixez correctement le couvercle de fusible sur la boîte à fusibles en le faisant glisser complètement de haut en bas.
- Serrez complètement la vis avec le tournevis spécial fourni.
- Tournez lentement la vis dans le sens des aiguilles d’une montre.
- Desserrez la vis.
Emplacement du couvercle de fusible de la batterie
| 1 — Crochet du couvercle de la boîte à fusibles |
| 2 — Couvercle de fusible |
| Emplacement | Fusible maxi | Fusible à cartouche | Mini fusible | Description |
| Emplacement | Fusible maxi | Fusible à cartouche | Mini fusible | Description |
| F01 | 70 Amp Tan | – | – | Ordinateur du module de carrosserie |
| F02 | 60 Amp bleu | – | – | Ordinateur du module de carrosserie ; Unité de distribution arrière. |
| F03 | – | 20 A bleu | – | Régulateur d’alimentation du Body Computer |
| F04 | – | 30 Amp rose | – | Module de commande électronique des freins |
| F05 | 70 Amp Tan | – | – | Direction assistée électrique |
| F06 | 70 Amp Tan | – | – | Ventilateur de refroidissement moteur |
| F08 | – | 30 Amp rose | – | Transmission automatique ; GSM |
| F09 | – | – | 5 A Tan | Moteur du module de commande |
| F10 | – | – | 10 A rouge | Klaxon |
| F11 | – | – | 5 A Tan | Fournir une charge secondaire |
| F14 | – | – | 7,5 A marron | Puissance de la pompe « Après démarrage » Alimentation AGS |
| F15 | 40 A orange | – | – | Pompe du module de commande de frein |
| F 16 | – | – | 5 A Tan | Puissance du module de commande moteur ; Transmission automatique. |
| Emplacement | Fusible maxi | Fusible cartouche | Mini fusible | Description |
| F17 | – | – | 30 A vert | Moteur de l’unité de commande de puissance |
| F18 | – | – | 30 A vert | Puissance de la transmission intégrale |
| F19 | – | – | 7,5 A marron | Compresseur de climatisation |
| F20 | – | – | 5 A Tan | Transmission intégrale électronique |
| F21 | – | – | 15 A bleu | Pompe à carburant |
| F22 | – | – | 10 A rouge | Fourniture de charges de base |
| F23 | – | – | 20 A jaune (installé par le client) | Moulage (alimentation batterie) |
| F24 | – | – | 15 A bleu | Transmission automatique avec alimentation de l’unité électronique |
| F30 | – | – | 30 A vert | Pare-brise chauffant — si présent |
| F83 | – | 40 A vert | – | Ventilateur de climatisation |
| F84 | – | – | 20 A jaune | Moulage (alimenté par la clé) |
| F87 | – | – | 5 A Tan | Sélecteur de vitesses de la transmission automatique |
| F88 | – | – | 7,5 A marron | Rétroviseurs extérieurs chauffants |
| F89 | – | 30 Amp rose | – | Lunette arrière chauffante |
| F90 | – | – | 5 A Tan | Capteur IBS (état de charge de la batterie) |
Fusibles de l’unité de commande (BOÎTE À FUSIBLES CENTRALE)
Le contrôleur est situé sur le côté gauche de la colonne de direction, dans la partie inférieure du tableau de bord.
Pour le remplacement du fusible, contactez un concessionnaire agréé.
Fusibles ouverts du module de carrosserie
| Emplacement | Mini fusible | Description |
| F31 | 7,5 A marron | Climatisation ; Moulage sous pression. |
| F33 | 20 A jaune | Vitres électriques avant (côté passager) |
| F34 | 20 A jaune | Vitres électriques avant (côté conducteur) |
| F36 | 15 A bleu | Alimentation du système Uconnect ; Climatisation ; Port USB ; Éclairage latéral arrière en cas de toit ouvrant ; Port EOBD. |
| F37 | 10 A rouge | Système d’avertissement de collision frontale Plus ; Transmission intégrale (AWD) ; IPC ; Interrupteurs de la console centrale ; Interrupteur de pédale de frein (NC). |
| F38 | 20 A jaune | Verrouillage centralisé |
| F42 | 7,5 A marron | BSM – Module de gestion des freins ; EPS – Direction assistée électrique. |
| F43 | 20 A jaune | Pompe de lave-glace bidirectionnelle |
| F47 | 20 A jaune | Vitres électriques arrière (côté conducteur) |
| F48 | 20 A jaune | Vitres électriques arrière (côté passager) |
| F49 | 7,5 A marron | Alimentation ParkSense ; Spots de dôme avant ; Rétroviseur intérieur électrochrome ; Sièges avant chauffants ; SGW, Moteur de toit ouvrant. |
| F50 | 7,5 A marron | Alimentation airbag |
| F51 | 7,5 A marron | Compresseur de climatisation ; Tableau de bord de la transmission automatique ; Caméra arrière ; Climatisation ; LDW – avertissement de sortie de voie ; ASS – interrupteur d’assistance au panneau ; DSU – module de sélection de direction ; Interrupteur de marche arrière ; Dégivrage des rétroviseurs latéraux et de la lunette arrière. |
| F53 | 7,5 A marron | Alimentation IPC ; Dispositif de démarrage ; Système Keyless Enter-N-Go ; Interrupteur de pédale de frein (NA) ; EPB – frein de stationnement électrique. |
Boîte à fusibles du coffre
Pour accéder aux fusibles, retirez le panneau d’accès du panneau arrière gauche du compartiment de chargement. Appuyez sur le côté gauche du panneau d’accès pour le retirer et le dégager.
Bacs à fusibles du compartiment de chargement arrière
| Emplacement | Mini fusible | Description |
| F2 | 20 A jaune | Système audio |
| F3 | 20 A jaune | Toit ouvrant électrique |
| F5 | 30 A vert | Siège électrique (côté conducteur) |
| F6 | 7,5 A marron | Siège électrique (côté conducteur) Réglage lombaire |
| F8 | 20 A jaune | Chauffage des sièges avant |
À propos de la Fiat 500X (2014-2021)
La Fiat 500X, lancée en 2014, est un crossover compact qui allie un design élégant à la praticité. Ce modèle est construit sur la plateforme Small Wide 4×4, ce qui lui permet d’offrir une transmission intégrale, idéale pour diverses conditions de conduite. La Fiat 500X est disponible avec différentes motorisations, y compris des moteurs essence et diesel, qui offrent différents niveaux de puissance et d’efficacité. L’intérieur du véhicule est conçu en mettant l’accent sur le confort et les technologies modernes, ce qui inclut des écrans tactiles et des systèmes d’assistance avancés pour le conducteur.
Schéma de la boîte à fusibles de la Fiat 500X
Cette page présente le schéma de la boîte à fusibles de la Fiat 500X, essentiel pour l’entretien correct du système électrique du véhicule. La boîte à fusibles est généralement située dans le compartiment moteur et à l’intérieur du véhicule, généralement sous le tableau de bord. Nos schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour assurer le fonctionnement sûr et efficace de votre véhicule.
