Suzuki Jimny (1998-2020) – boîte à fusibles
Dans cet article, vous trouverez des schémas de la boîte à fusibles du Suzuki Jimny (1998–2020), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Suzuki Jimny – schéma des fusibles
Année de fabrication : 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 et 2017.
Compartiment moteur
Dans le Suzuki Jimny avec moteurs essence, il est situé à gauche, à côté de la batterie. Dans les moteurs diesel – à droite.
Type 1
Description
| 1 | 80A WATT (batterie, alternateur) |
| 2 | 50A ABS (module ABS) |
| 3 | 60A IG (interrupteur d’allumage) |
| 4 | 30A (éclairage, etc. – circuit du bloc de montage dans l’habitacle) |
| 5 | 30A (éclairage, etc. : – circuit du bloc de montage dans l’habitacle) |
| 6 | 15A HEAD L (instrument, phare gauche) |
| 7 | 15A HEAD R (phare droit) |
| 8 | 15A F1 (relais principal) |
| 9 | 15A A / C (relais et ventilateur électrique du condenseur) |
Type 2
Description
| 1 | 50A Démarrage |
| 2 | Moteur ABS 40A |
| 3 | 40A Démarrage |
| 4 | 30A Solénoïde ABS |
| 5 | 15A Système de gestion moteur |
| 6 | 15A Phare gauche |
| 7 | 15A Phare droit |
| 8 | 50A Boîte à fusibles de l’habitacle |
| 9 | 15A Feux de brouillard avant |
| 10 | Ventilateur 20A |
| 11 | 30A Étranger |
| 12 | Climatisation 20A |
- R1 – Relais de pompe à carburant
- R2 – Relais de moteur de ventilateur de condenseur de climatisation
- R3 – Système de gestion moteur avec relais
Type 3
Description
| 1 | Relais d’embrayage électromagnétique du compresseur de climatisation |
| 2 | |
| 3 | |
| 4 | Relais de chauffage du liquide de refroidissement |
| 5 | |
| 6 | Relais de gestion moteur |
| F1 | (80A) Alternateur |
| F2 | (30A) Moteur de ventilateur de refroidissement |
| F3 | (50A) Système ABS |
| F4 | (60A) |
| F5 | (60A) Circuits de verrouillage d’allumage |
| F6 | (15A) Phare gauche |
| F7 | (15A) Phare droit |
| F8 | (20A) Moteur de ventilateur de chauffage |
| F9 | (30A) Démarreur |
| F10 | (30A) ECM |
| F11 | (15A) Embrayage magnétique du compresseur de climatisation |
Habitacle
Situé sous le tableau de bord côté conducteur.
Type 1
Description
| F1 | 10A Moteur de ventilateur de chauffage |
| F2 | 15A / 20A Lunette arrière chauffante |
| F3 | 15A Lave-glace, essuie-glace |
| F4 | 15A Sièges chauffants |
| F5 | 15A Fusible allume-cigare |
| F6 | 15A Pare-brise chauffant |
| F7 | Alarme 15A |
| F8 | Radio 15A |
| F9 | 10A Feu de brouillard arrière |
| F10 | 10A Antidémarrage |
| F11 | 10A Démarreur |
| F12 | Vitres électriques 30A |
| F13 | 15A Système de gestion moteur |
| F14 | 20A Système de contrôle 4WD |
| F15 | 10A Feu(x) de recul |
| F 16 | 15A SRS |
| F17 | 10A Tableau de bord |
| F18 | Système ABS 10A |
| F19 | 10A Unité de commande électronique de transmission |
| F20 | 10A Feux de position arrière |
| F21 | 15A Feux stop |
| F22 | 15A Verrouillage centralisé |
Suzuki Jimny – schéma de la boîte à fusibles
Année de fabrication : 2018, 2019, 2020.

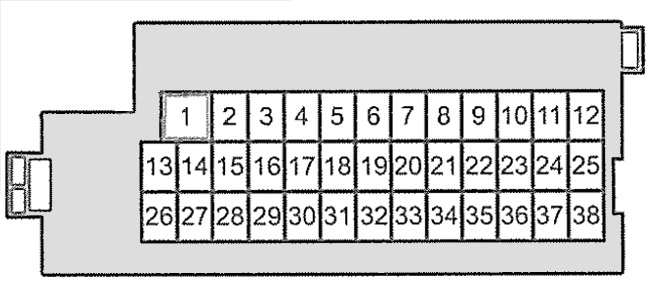

Boîte à fusibles de l’habitacle
Le panneau de fusibles est situé sous le tableau de bord (côté conducteur).
Affectation des fusibles dans la boîte à fusibles du tableau de bord
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 30A | Alimentation des vitres |
| 2 | 10 A | Odomètre |
| 3 | 15A | Module de commande moteur |
| 4 | 5A | Signal d’allumage-1 2 |
| 5 | 20A | Réserve |
| 6 | — | Non utilisé |
| 7 | — | Non utilisé |
| 8 | 20A | Verrouillage des portes |
| 9 | 15A | Verrouillage de direction |
| 10 | 10 A | Mise |
| 11 | — | Non utilisé |
| 12 | 10 A | Feu de brouillard arrière |
| 13 | 5A | Module de commande ABS/ESP |
| 14 | 15A | Chauffage de siège |
| 15 | 5A | Signal d’allumage-1 3 |
| 16 | 10 A | Éclairage d’accueil-2 |
| 17 | 5A | Éclairage d’accueil |
| 18 | 15A | Radio |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 19 | 5A | CONT |
| 20 | 5A | Bouton 2 |
| 21 | 20A | Interrupteur de minuterie de fenêtre |
| 22 | 5A | Clé |
| 23 | 15A | Klaxon |
| 24 | 5A | Feu arrière (gauche) |
| 25 | 10 A | Feu arrière |
| 26 | 10 A | Airbag |
| 27 | 10 A | Signal d’allumage-1 |
| 28 | 10 A | Feu de recul |
| 29 | 5A | ACC-3 |
| 30 | 20A | Dégivrage arrière |
| 31 | 10 A | Rétroviseur chauffant |
| 32 | 15A | ACC-2 |
| 33 | 5A | ACC |
| 34 | 10 A | Essuie-glace arrière |
| 35 | 5A | Signal d’allumage-2 |
| 36 | 15A | Lave-phares |
| 37 | 25A | Essuie-glace avant |
| 38 | 10 A | Feu stop |
Boîte à fusibles du compartiment moteur
Les fusibles principaux sont situés sur la borne positive de la batterie, la boîte à fusibles est située à côté de la batterie.
Affectation des fusibles dans la boîte à fusibles du compartiment moteur
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 120A | FL1 |
| 2 | 100A | FL2 |
| 3 | 80A | FL3 |
| 4 | 100A | FL4 |
| 5 | 50A | FL5 |
| 6 | 50A | Démarrage |
| 7 | 40A | Moteur ABS |
| 8 | — | Non utilisé |
| 9 | 30A | Ventilateurs de soufflerie |
| 10 | 30A | Moteur de démarrage |
| 11 | 30A | Nettoyage des phares |
| 12 | 15A | Phare (droit) |
| 13 | 15A | Phare (gauche) |
| 14 | 25A | Module de commande ABS/ESP |
| 15 | — | Non utilisé |
| 16 | 15A | Bobine d’allumage |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 17 | 25A | Phare |
| 18 | 30A | Réserve |
| 19 | — | Non utilisé |
| 20 | 15A | Injection de carburant |
| 21 | 15A | Changement |
| 22 | 50A | Interrupteur d’allumage 2 |
| 23 | 10 A | Compresseur de climatisation |
| 24 | 10 A | 4WD |
| 25 | 20A | Feu de brouillard avant |
| 26 | — | Non utilisé |
| 27 | 40A | Direction assistée |
| 28 | — | Non utilisé |
| 29 | 40A | Ventilateur de radiateur |
| 30 | — | Non utilisé |
| 31 | 5A | Moteur de démarrage |
| 32 | 15A | Phare (gauche) |
| 33 | 15A | Phare (droit) |
À propos du Suzuki Jimny (1998-2020)
Le Suzuki Jimny, produit de 1998 à 2020, est un véhicule tout-terrain compact qui a gagné en popularité grâce à sa robustesse et sa capacité à affronter les terrains difficiles. Ce modèle est connu pour son design simple mais efficace, qui comprend un châssis robuste et une transmission intégrale. Le Suzuki Jimny était disponible avec différents moteurs, y compris des quatre cylindres essence de 1,3 à 1,5 litre, qui fournissaient une puissance suffisante pour la conduite en ville et hors route. Grâce à ses dimensions compactes et son faible poids, le Jimny est idéal pour les rues étroites de la ville ainsi que pour les excursions aventureuses dans la nature.
Schéma de la boîte à fusibles du Suzuki Jimny
Cette page présente le schéma de la boîte à fusibles du Suzuki Jimny, essentiel pour l’identification et l’entretien des composants électriques du véhicule. Dans le Suzuki Jimny, la boîte à fusibles est généralement située à l’intérieur du véhicule, sous le tableau de bord côté conducteur, et une autre peut être placée dans le compartiment moteur. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr et fiable de votre véhicule.
