DS3 (2017-2020) – Boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de la DS 3 2017-2020, des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

Schéma des fusibles et relais – DS3

S’applique aux véhicules fabriqués entre :

2017, 2018, 2019, 2020.

Pour l’allume-cigare (prises de courant) de la DS3, le fusible F9 de la boîte à fusibles du tableau de bord est responsable.

Véhicules avec volant à gauche :

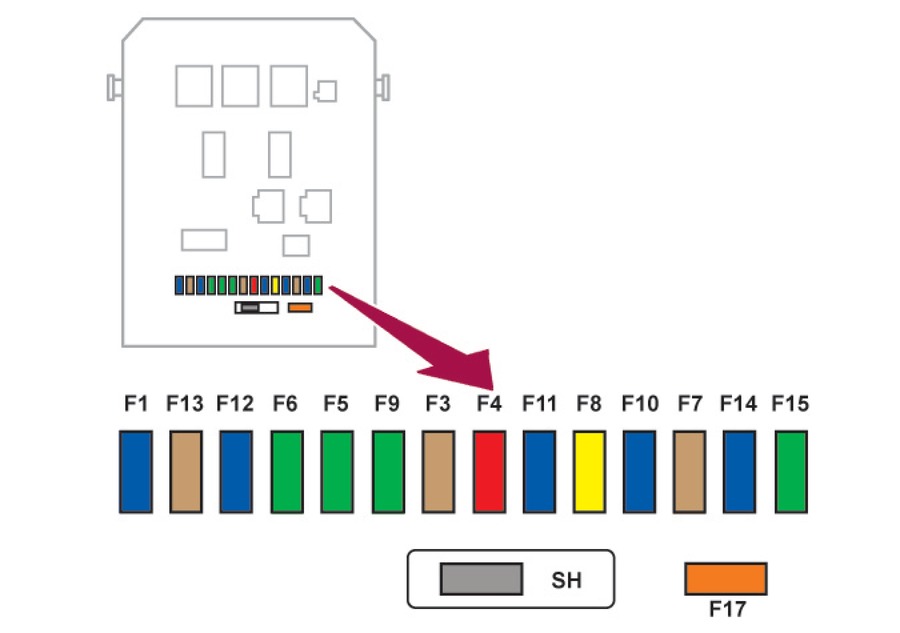

La boîte à fusibles est située dans la partie inférieure du tableau de bord (à gauche).

Retirez le couvercle en le tirant sur le côté, retirez complètement le couvercle.

Véhicules avec volant à droite :
La boîte à fusibles est située dans l’habitacle.

Ouvrez le couvercle de l’habitacle, retirez le couvercle de la boîte à fusibles en le tirant sur le côté, retirez complètement le couvercle.

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
F1	15 A	Essuie-glace arrière.
F2	–	Non utilisé.
F3	5 A	Unité de commande des airbags et des prétensionneurs de ceinture de sécurité
F4	10 A	Climatisation ; Interrupteur d’embrayage ; Rétroviseur électrochrome ; Pompe de filtre à particules (Diesel) ; Port de diagnostic ; Capteur de débit d’air (Diesel).
F5	30 A	Panneau de vitres électriques ; Commande électrique de la vitre passager ; Moteur électrique de la vitre avant.
F6	30 A	Moteur électrique de la vitre conducteur.
F7	5 A	Plafonnier, éclairage de la boîte à gants
F8	20 A	Écran multifonction ; Système audio ; Radio de navigation ; Unité de commande d’alarme ; Sirène d’alarme.
F9	30 A	Port 12 V ; Alimentation pour la navigation.
F10	15 A	Commandes au volant.
F11	15 A	Allumage ; Port de diagnostic ; Contrôleur de transmission automatique.

Numéro	Ampères [A]	Description
F12	15 A	Capteur de pluie et de luminosité ; Relais de remorque.
F13	5 A	Interrupteur principal ; Groupe de relais moteur.
F14	15 A	Contrôleur de capteurs de stationnement ; Contrôleur d’airbags ; Tableau de bord ; Climatisation numérique ; Prise USB ; Amplificateur Hi-Fi.
F15	30 A	Verrouillage centralisé.
F 16	–	Non utilisé.
F17	40 A	Chauffage et dégivrage de la lunette arrière et des rétroviseurs latéraux.
CII	–	Dérivation PARC.
FH36	5 A	Relais de remorque.
FH37	–	Non utilisé.
FH38	20 A	Amplificateur Hi-fi.
FH39	20 A	Sièges chauffants
FH40	40 A	Relais de remorque.

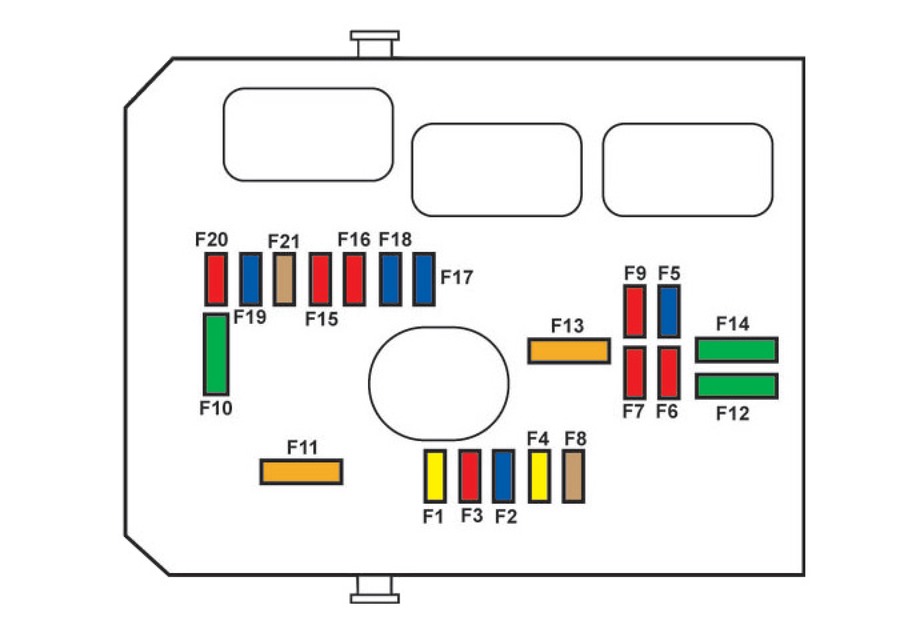

Située dans le compartiment moteur, près de la batterie (à gauche).

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
F1	20 A	Alimentation de l’unité de commande moteur ; Relais de commande du ventilateur de refroidissement ; Relais principal multifonction de commande moteur ; Pompe d’injection (diesel).
F2	15 A	Klaxon.
F3	10 A	Liquide lave-glace, avant et arrière.
F4	20 A	Lampes LED.
F5	15 A	Chauffage diesel (diesel) ; Pompe d’additif pour filtres à particules (diesel) ; Capteur de débit d’air (diesel) ; Préchauffage ; Électrovannes (VTi).
F6	10 A	Unité de commande ABS/DSC ; Interrupteur d’urgence secondaire.
F7	10 A	Direction assistée électrique ; Transmission automatique.
F8	25 A	Commande du démarreur.
F9	10 A	Unité de commutation et de protection (diesel).
F10	30 A	Chauffage de carburant (diesel) ; Préchauffage (diesel) ; Pompe à carburant (VTi) ; Injecteurs ; Bobines d’allumage (essence).
F11	40 A	Ventilateur de chauffage.
F12	30 A	Essuie-glace avant lent/rapide.
F13	40 A	Alimentation de l’interface du système intégré (allumage positif).
F14	30 A	Alimentation Valvetronic (VTi).

Numéro	Ampères [A]	Description
F15	10 A	Feux de croisement droits.
F 16	10 A	Feux de croisement gauches.
F17	15 A	Feux de position gauches.
F18	15 A	Feux de route droits.
F19	15 A	Capteurs d’oxygène et électrovannes (VTi) ; Électrovannes (Diesel) ; Électrovanne EGR (Diesel).
F20	10 A	Pompes ; Thermostat électronique (VTi) ; Électrovanne temporisée (THP) ; Capteur d’eau dans le carburant (Diesel).
F21	5 A	Alimentation de la commande de l’unité de ventilateur ; ABS/DSC ; Pompe turbo (THP).
MF1*	60 A	Unité de ventilateur.
MF2*	30 A	Pompe ABS/DSC.
MF3*	30 A	Électrovannes ABS/DSC.
MF4*	60 A	Alimentation de l’interface du système intégré (BSI).
MF5*	60 A	Alimentation de l’interface du système intégré (BSI).
MF6*	30 A	Ventilateur de refroidissement auxiliaire (THP).
MF7*	80 A	Boîte à fusibles du tableau de bord.
MF8*	–	Non utilisé.
		* Les maxi-fusibles offrent une protection supplémentaire aux circuits électriques. Toute intervention sur les maxi-fusibles doit être effectuée par un centre de service agréé CITROËN ou un atelier spécialisé.

À propos de la DS3 (2017-2020)

Le modèle DS3 des années 2017 à 2020 est une voiture compacte qui se distingue par son design élégant et ses technologies modernes. Ce modèle offre diverses options de motorisation, y compris des moteurs essence et diesel, réputés pour leur efficacité et leurs performances. La DS3 est appréciée pour son agilité et sa conduite confortable, ce qui la rend idéale pour les environnements urbains et les longs trajets. L’intérieur du véhicule est conçu avec une attention particulière aux détails, offrant un haut niveau de confort et des fonctions d’infodivertissement avancées.

Schéma de la boîte à fusibles DS3

Cette page présente le schéma de la boîte à fusibles pour le modèle DS3, essentiel pour l’entretien et les réparations corrects du véhicule. Les emplacements typiques de la boîte à fusibles dans cette voiture incluent le compartiment moteur et l’intérieur du véhicule, généralement près du tableau de bord. Les diagrammes sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa configuration et son entretien.
