Citroën Jumpy/SpaceTourer (2020-2022) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Citroën Jumpy/SpaceTourer 2020-2022, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles et relais – Citroën Jumpy/SpaceTourer
Concerne les véhicules fabriqués entre :
2020, 2021, 2022.
Fusibles du tableau de bord
Véhicules avec volant à gauche : Le fusible est situé dans le tableau de bord inférieur (à gauche).
Retirez le couvercle en tirant sur le coin supérieur gauche, puis sur le droit.
Véhicules avec volant à droite : Le fusible est situé sur le côté gauche de la boîte à gants.
Retirez le couvercle en tirant sur le coin supérieur gauche, puis sur le droit.

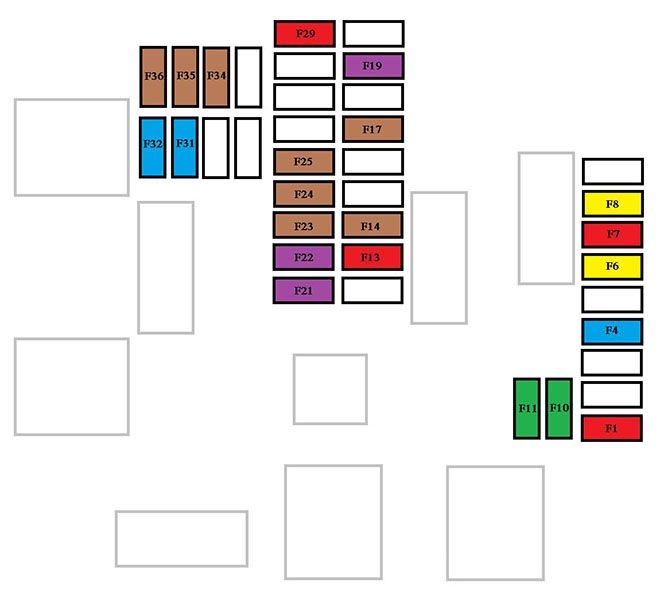

Fusibles du tableau de bord Version 1 (Eco)
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| F1 | 10 | Direction assistée électrique ; Interrupteur d’embrayage. |
| F4 | 15 | Klaxon. |
| F5 | 20 | Pompe d’essuie-glace avant et arrière. |
| F6 | 20 | Pompe d’essuie-glace avant et arrière. |
| F7 | 10 | Accessoires 12 V arrière. |
| F8 | 20 | Lavalunette arrière simple ou double. |
| F10/F11 | 30 | Serrures avant et arrière – extérieures, intérieures. |
| F13 | 10 | Commande de climatisation avant ; Commande d’autoradio ;
Levier de vitesses ; Écran haute résolution. |
| F14 | 5 | Appels d’urgence |
| F17 | 5 | Tableau de bord. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| F19 | 3 | Commandes au volant. |
| F21 | 3 | Système « Keyless Entry and Start » ou interrupteur de démarrage. |
| F22 | 3 | Capteur de pluie et de lumière ; Caméra multifonction de détection. |
| F23 | 5 | Ceinture de sécurité détachée ou non bouclée (affichage). |
| F24 | 5 | Écran tactile ; Caméra de recul ;
Capteurs de stationnement. |
| F25 | 5 | Airbag. |
| F29 | 20 | Système audio ; Écran tactile ;
Lecteur CD ; Navigation. |
| F31 | 15 | Système audio (batterie +). |
| F32 | 15 | Alimentation accessoires 12 V avant. |
| F34 | 5 | Système de surveillance des angles morts ; Rétroviseurs extérieurs électriques. |
| F35 | 5 | Gicleurs de lave-glace chauffants ; Réglage de la hauteur des phares. |
| F36 | 5 | Chargeur de batterie ; Plafonnier arrière. |

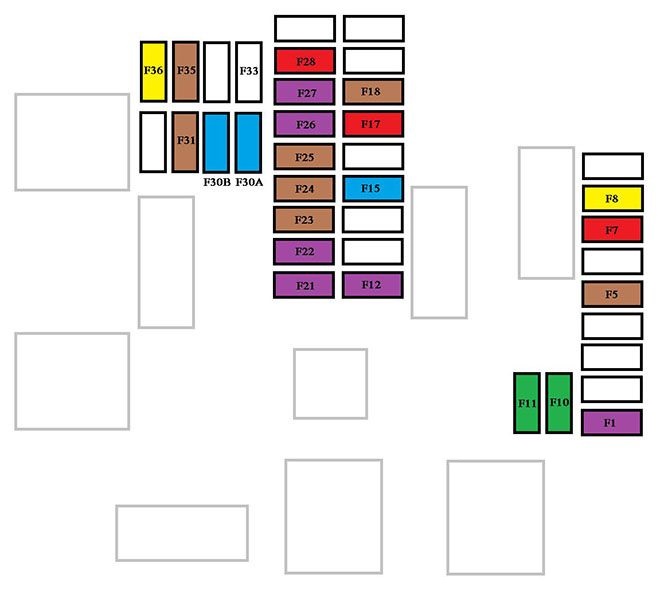

Fusibles du tableau de bord, version 2 (complète)
| Numéro | Ampères [A] | Fonctions |
|---|---|---|
| Numéro | Ampères [A] | Fonctions |
| F1 | 3 | Système « Keyless Entry and Start » ou interrupteur de démarrage. |
| F5 | 5 | Écran tactile ; Caméra de recul ;
Capteurs de stationnement. |
| F7 | 10 | Commande de climatisation arrière ; Amplificateur Hi-Fi. |
| F8 | 20 | Lave-glace arrière simple ou double. |
| F10/F11 | 30 | Serrures avant et arrière – extérieures, intérieures. |
| F12 | 3 | Alarme. |
| F17 | 10 | Accessoires 12 V arrière. |
| F18 | 5 | Appels d’urgence et d’assistance. |
| F21 | 3 | Chargeur de batterie ; Plafonnier arrière. |
| F22 | 3 | Éclairage de la boîte à gants ; Lampes de lecture arrière. |
| Numéro | Ampères [A] | Fonctions |
|---|---|---|
| F23 | 5 | Système de surveillance des angles morts ; Rétroviseurs extérieurs électriques. |
| F24 | 5 | Commandes au volant. |
| F25 | 5 | Réglage de la hauteur des phares avant. |
| F26 | 3 | Ceinture de sécurité détachée ou non bouclée (affichage). |
| F27 | 3 | Capteur de pluie et de lumière ; Caméra de détection multifonction. |
| F28 | 10 | Commande de climatisation avant ; Commande d’autoradio ;
Levier de vitesses ; Affichage tête haute. |
| F30A ou B | 15 | Système audio (batterie +). |
| F31 | 5 | Airbag. |
| F33 | 15 | Accessoires 12 V avant. |
| F35 | 5 | Tableau de bord. |
| F36 | 20 | Système audio ; Écran tactile ;
Lecteur CD ; Navigation. |
Fusibles dans le compartiment moteur
Emplacement du boîtier à fusibles
Situé dans le compartiment moteur près de la batterie.
Pour y accéder, desserrez les deux crochets A et retirez le couvercle.
| Numéro | Ampères [A] | Description |
|---|---|---|
| F12 | 5 | Gicleurs de lave-glace chauffants. |
| F14 | 25 | Pompe d’essuie-glace avant et arrière. |
| F15 | 5 | Radar avant et freinage d’urgence ; Direction assistée électrique. |
| F17 | 10 | Interface système intégrée. |
| F19 | 30 | Moteur d’essuie-glace avant. |
| F20 | 15 | Pompe d’essuie-glace avant et arrière. |
| F21 | 20 | Pompe de lave-phares. |
| F22 | 15 | Klaxon. |
| F23 | 15 | Phare droit de feux de croisement. |
| F24 | 15 | Phare gauche de feux de croisement. |
