Citroën C4 Picasso II (2016-2018) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Citroën C4 Picasso II 2016-2018, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles et relais – Citroën C4 Picasso II
S’applique aux véhicules fabriqués entre :
2016, 2017, 2018.
Configurations :
Le type de système électrique du véhicule dépend de son niveau d’équipement. Pour identifier le type de système électrique de votre véhicule, ouvrez le capot : la présence d’une boîte à fusibles supplémentaire devant la batterie indique qu’il s’agit du type 2. Le système électrique de type 1 n’a pas de fusibles devant la batterie.
Boîtes à fusibles du tableau de bord
Véhicules avec volant à gauche : la boîte à fusibles est située dans la partie inférieure du tableau de bord (à gauche).
Retirez le couvercle en tirant sur le coin supérieur droit, puis vers la gauche, retirez complètement le couvercle en tirant délicatement dans la direction indiquée par la flèche.
Véhicules avec volant à droite :
Ouvrez la boîte à gants, retirez le couvercle en tirant du côté supérieur gauche puis du côté droit, retirez complètement le couvercle en tirant délicatement dans la direction indiquée par la flèche.

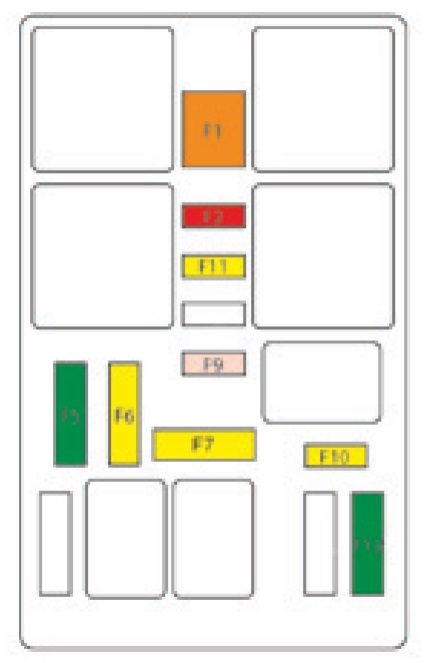

Boîte à fusibles du tableau de bord 1
| Numéro | Ampères [A] | Description |
|---|---|---|
| F1 | 40 A | Lunette arrière chauffante |
| F2 | 20 A | Rétroviseurs électriques. |
| F5 | 30 A | Store panoramique de toit ouvrant |
| F6 | 20 A | À 12 V ; Multimédia arrière. |
| F7 | 20 A | À 230 V. |
| F9 | 25 A | Sièges chauffants. |
| F10 | 20 A | Module d’interface de remorque. |
| F11 | 20 A | Ventilateur de climatisation. |
| F12 | 30 A | Moteurs électriques pour vitres. |

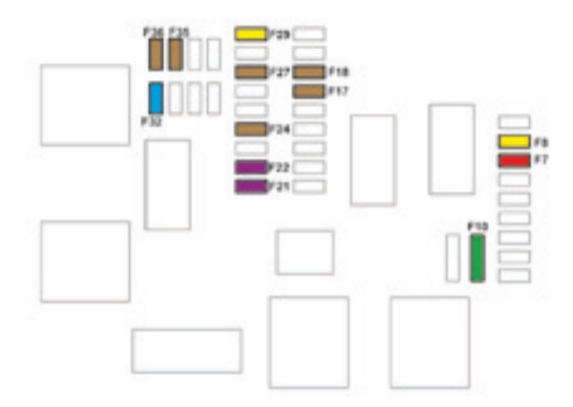

Boîte à fusibles du tableau de bord 2
| Numéro | Ampères [A] | Description |
|---|---|---|
| F7 | 10 A | Alimentation au démarrage 12 V ; Multimédia arrière. |
| F8 | 20 A | Essuie-glace arrière. |
| F10 | 30 A | Serrures. |
| F17 | 5 A | Tableau de bord. |
| F18 | 5 A | Transmission automatique. |
| F21 | 3 A | Bouton START/STOP. |
| F22 | 3 A | Capteur de pluie et de lumière ; Caméra de pare-brise. |
| F24 | 5 A | Capteurs de stationnement ; Assistance visuelle panoramique. |
| F27 | 5 A | Transmission automatique. |
| F29 | 20 A | Systèmes audio et télématiques. |
| F32 | 15 A | Prises 12 V. |
| F35 | 5 A | Réglage de la hauteur des phares avant ; Lunette arrière chauffante ;
Radar. |
| F36 | 5 A | Éclairage intérieur : compartiment de rangement, compartiment central, liseuses, plafonniers. |

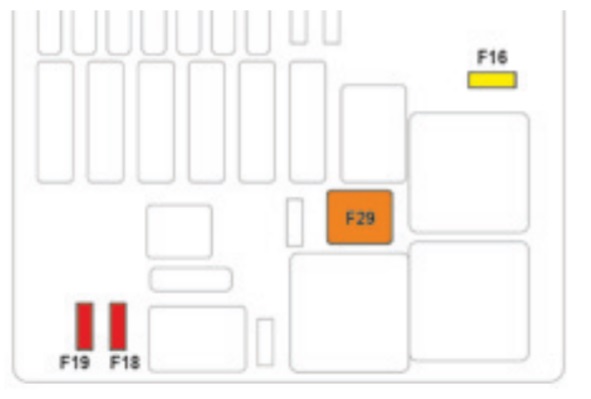

Compartiment moteur
| Numéro | Ampères [A] | Description |
|---|---|---|
| F 16 | 20 A | Lave-phares. |
| F18 | 10 A | Phare antibrouillard droit. |
| F19 | 10 A | Phare antibrouillard gauche. |
| F29 | 40 A | Essuie-glaces. |
