Citroën C4 Cactus (2014-2021) – Boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Citroën C4 Cactus 2014-2021, des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

Citroën C4 Cactus – schéma des fusibles

Année de fabrication : 2014, 2015, 2016, 2017.

Le fusible de l’allume-cigare (prise de courant) de la Citroën C4 Cactus est le fusible F16 dans le panneau de fusibles sous le tableau de bord (côté droit).

Fusibles dans le tableau de bord

Deux panneaux de fusibles sont situés dans le tableau de bord inférieur, dans la boîte à gants.

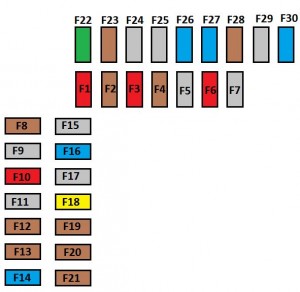

Panneau de fusibles côté gauche

Numéro	Ampérage [A]	Description
F01	10	Pédale de frein (interrupteur 2) ; Stop & Start.
F02	5	Réglage de la hauteur du faisceau des phares ; Chauffage auxiliaire (diesel) ; Capteur de stationnement ; Prise de diagnostic ; Rétroviseurs extérieurs (réglage électrique).
F03	10	Pompe à carburant ; Direction assistée électrique ; Pédale d’embrayage (interrupteur).
F04	5	Capteur de pluie et de lumière
F06	10	Pédale de frein (interrupteur 1) ; Prise de diagnostic.
F08	5	Partie supérieure de la colonne de direction avec commandes au volant
F10	10	Connexion pour alerte / demande d’aide
F12	5	Stop & Start ; ABS ; ESC.
F13	5	Capteur de stationnement ; Caméra de recul.
F14	15	Boîte de vitesses électronique ; Panneau de commande (sous la tablette à écran tactile) ; Climatisation ; Tablette à écran tactile.

F16	15	Prise 12 V.
F18	20	Radio
F19	15	Avertissement de ceinture de sécurité détachée
F20	5	Airbag
F21	5	Tableau de bord
F22	30	Verrouillage
F23	5	Éclairage d’accueil ; Éclairage de lecture de carte.
F26	15	Klaxon
F27	15	Essuie-glaces avant et arrière
F28	5	Allumage
F30	15	Essuie-glace arrière

Schéma des fusibles côté droit

Numéro	Ampérage [A]	Description
F30	10	Rétroviseurs chauffants
F31	25	Lunette arrière chauffante
F34	30	Vitres électriques avant
F36	30	Sièges avant chauffants
F38	20	Unité d’interface de remorque
F40	25	Unité d’interface de remorque

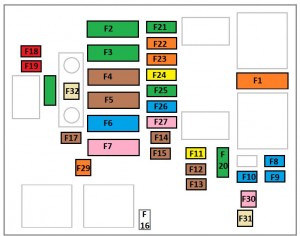

Schéma des fusibles dans le compartiment moteur

Numéro	Ampérage [A]	Description
F1	40	Climatisation
F2	30/40	Stop & Start
F3	30	Schéma des fusibles habitacle
F4	70	Schéma des fusibles habitacle
F5	70	Interface système intégrée (BSI)
F6	60	Groupe de ventilateur de refroidissement
F7	80	Interface système intégrée (BSI)
F8	15	Gestion moteur, pompe à essence
F9	15	Gestion moteur
F10	15	Gestion moteur
F11	20	Gestion moteur
F12	5	Groupe de ventilateur de refroidissement
F13	5	Interface système intégrée (BSI)
F14	5	Unité de charge de la batterie (moteur sans fonction Stop & Start)
F15	5	Stop & Start

F17	5	Interface système intégrée (BSI)
F18	10	Feu de route droit
F19	10	Feu de route gauche
F20	30	Gestion moteur
F21	30	Moteur de démarrage
F22	40	Boîte de vitesses électronique
F23	40	ABS, ESC
F24	20	ABS, ESC
F25	30	Schéma des fusibles habitacle
F26	15	Boîte de vitesses électronique
F27	25	Interface système intégrée (BSI)
F28	30	Système de contrôle des émissions (AdBlue)
F29	40	Essuie-glaces
F30	80	Unité de commande de chauffage
F31	100	Chauffage auxiliaire (Diesel)
F32	80	Direction assistée électrique

Citroën C4 Cactus – schéma des fusibles

Année de fabrication : 2018, 2019, 2020, 2021.

Le fusible de l’allume-cigare (prise de courant) de la Citroën C4 Cactus est le fusible F16 dans la boîte à fusibles sous le tableau de bord (côté droit).

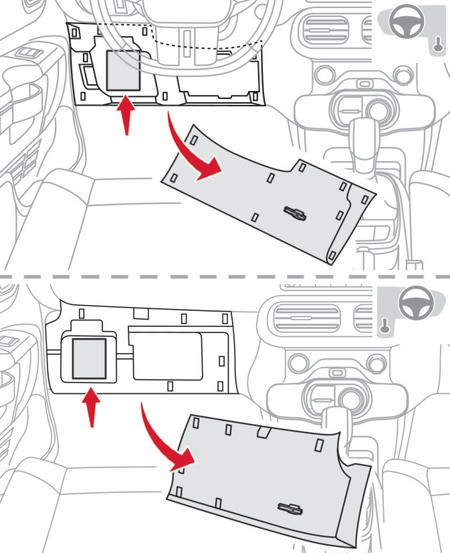

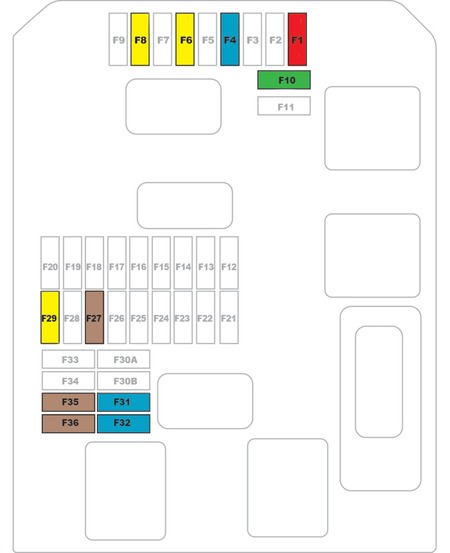

Boîte à fusibles côté gauche

Numéro	Ampérage [A]	Description
F1	10	Rétroviseurs extérieurs (réglage électrique).
F4	15	Klaxon.
F6	20	Lave-glace avant et arrière.
F8	20	Essuie-glace arrière.
F10	30	Verrouillage.
F27	5	Alarme (préparation).
F29	20	Écran tactile.
F31	15	Radio.
F32	15	Prise 12 V.
F35	5	Réglage de la hauteur du faisceau des phares, contrôle de la traction.
F36	5	Lampe de lecture, plafonnier.

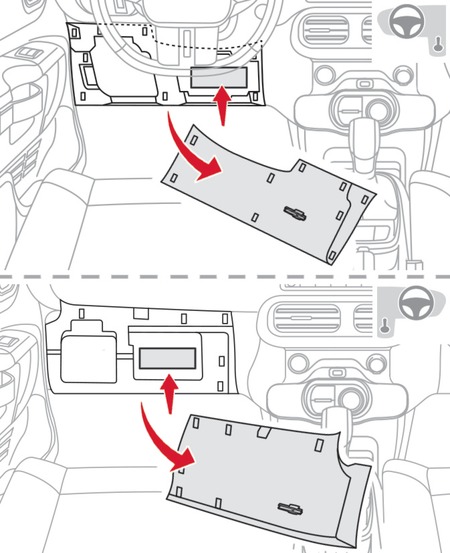

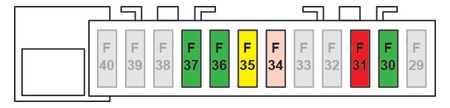

Schéma des fusibles à droite

Numéro	Ampérage [A]	Description
F30	30	Lunette arrière chauffante.
F31	10	Rétroviseurs extérieurs chauffants.
F34	25	Module d’attelage.
F35	20	Module d’attelage.
F36	30	Lève-vitres électriques dans les portes avant.
F37	30	Sièges avant chauffants.

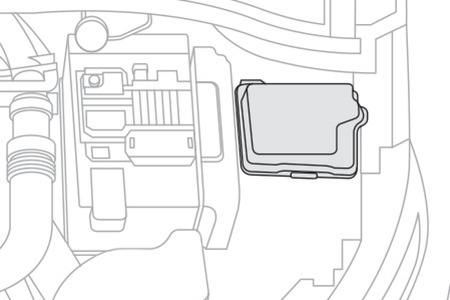

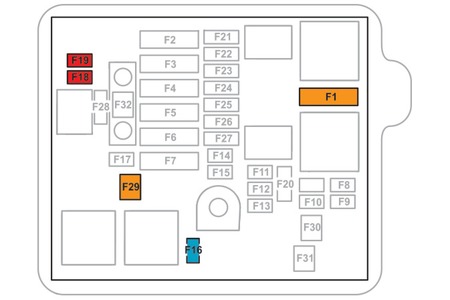

Fusibles dans le compartiment moteur

Numéro	Ampérage [A]	Description
F1	40	Climatisation.
F16	15	Phares antibrouillard avant.
F18	10	Phare droit de croisement.
F19	10	Phare gauche de croisement.
F29	40	Essuie-glaces de pare-brise.
