Citroën DS5 (2011-2018) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Citroën DS5 2011-2018, des informations sur l’emplacement des panneaux de fusibles dans la voiture et l’affectation de chaque fusible (disposition des fusibles).
Citroën DS5 (2011-2018) – schéma des fusibles
Année de production : 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Les fusibles de l’allume-cigare (prises de courant) de la Citroën DS5 sont les fusibles F13 (allume-cigare avant, prise 12V avant) et F14 (prise 12V arrière) dans le boîtier de fusibles du tableau de bord.

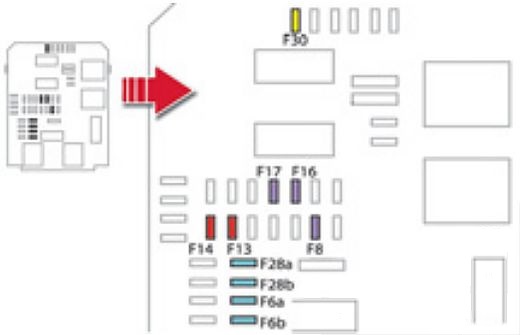

Boîtier de fusibles sous le tableau de bord
Le boîtier de fusibles est situé dans la partie inférieure du tableau de bord (côté gauche).
| Nr | Ampères [A] | Description |
| F6A | 15 | Système audio |
| F6B | ||
| F8 | 3 | Alarme |
| F13 | 10 | Allume-cigare avant ; Prise 12 V avant. |
| F14 | 10 | Prise arrière 12V |
| F 16 | 3 | Rétroviseur de remplacement |
| F17 | 3 | Éclairage intérieur arrière ; Rétroviseur extérieur |
| F28A | 15 | Système audio |
| F28B | ||
| F30 | 20 | Essuie-glace arrière |
| F32 | 10 | Amplificateur audio |
Schéma des fusibles dans le compartiment moteur
Le schéma des fusibles est situé dans le compartiment moteur, près de la batterie.
| Nr | Ampères [A] | Description |
| F20 | 15 | Pompe de lave-glace avant et arrière. |
| F21 | 20 | Pompe de lave-phares |
| F22 | 15 | Klaxon |
| F23 | 15 | Phare de croisement droit |
| F24 | 15 | Phare de croisement gauche. |
| F27 | 5 | Masque de phare gauche |
| F28 | 5 | Masque de phare droit |
À propos de la Citroën DS5 (2011-2018)
La Citroën DS5, produite de 2011 à 2018, est une automobile élégante et innovante qui combine des éléments de hayon et de crossover. Ce modèle se caractérise par un design moderne, un intérieur de qualité et des technologies avancées. La Citroën DS5 offre diverses options de motorisation, y compris des moteurs essence et diesel, qui offrent des performances et une efficacité équilibrées. Grâce à son apparence unique et à son confort, la DS5 est populaire auprès des conducteurs qui recherchent un véhicule élégant et pratique.
Schéma de la boîte à fusibles de la Citroën DS5
Cette page affiche le schéma de la boîte à fusibles de la Citroën DS5, qui est essentiel pour comprendre le système électrique du véhicule. La boîte à fusibles est généralement située dans le compartiment moteur et dans l’habitacle sous le tableau de bord. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important d’avoir les bonnes informations sur sa configuration.
