Citroën Jumpy (1994-2019) – boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles du Citroën Jumpy (1994-2019), des informations sur l’emplacement des panneaux de fusibles dans la voiture et l’affectation de chaque fusible (disposition des fusibles).

Schéma des fusibles et relais – Citroën Jumpy

S’applique aux véhicules fabriqués entre :

1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.

Fusible dans l’habitacle.

Schéma des fusibles.

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
1	10A	Système audio
2	5A	Allumage + position ; Capteur de vitesse ; CPH ; Alertes du tableau de bord.
3	15A	Feux de freinage ; Régulateur de vitesse.
4	10A	Feu de position droit ; Feu de position gauche ; Réglage des phares.
5	10A	Climatisation ; Vitres électriques avant ; Ventilateur ; Pressostat.
6	15A	Lunette arrière chauffante ; Siège(s) chauffant(s).
7	20A	Système d’alerte
8		Dérivation
9	5A	Feu de position droit ; Feu de position gauche ; Éclairage de plaque d’immatriculation ; Lave-phares.
10	15A	Feux de brouillard avant
11	30A	Non utilisé
12	10A	Feux de recul ; Connecteur de diagnostic.
13	30A	Non utilisé
14	5A	CPH

Numéro	Ampères [A]	Description
15	30A	CPH ; Verrouillage centralisé ; Éclairage intérieur.
16	20A	Allume-cigare ; Position fixe + Accessoires + position.
17	15A	Unité de commande de température du liquide de refroidissement ; Ventilateur de refroidissement.
18	10A	Feux de brouillard)
19	10A	Éclairage des instruments ; Système audio ; Feux de position.
20	30A	Climatisation ; Ventilateur.
21	20A	Sièges chauffants)
22	20A	Accessoires + position ; Non utilisé.
23		Dérivation
24	30A	Lave-phares ; Essuie-glaces avant.
25	10A	Climatisation ; Éclairage intérieur ; Mémoire radio ; Horloge.
26	15A	Feux de détresse
27	30A	Lunette arrière chauffante
28	15A	Vitres électriques ; Témoin de charge.
29	30A	Vitres électriques
30	15A	Éclairage intérieur ; Clignotants ; Horloge ; Rétroviseur électrique.

Fusible dans le compartiment moteur, sans ABS.

Montre la disposition avec le volant à droite.

Fusible 1
Pompe à carburant
20,0 A
Fusible 2
Feu de position droit
10,0 A
Fusible 3
Feu de position gauche
10,0 A
Fusible 4
Lave-phares
25,0 A
Fusible 5 Fusible
de dérivation
6
Antidémarrage
10,0 A
Fusible 7
Capteur de catalyseur
10,0 A
Fusible 8
Remorque
20,0 A
Fusible 9
Ventilateur de refroidissement
25,0 A
Fusible 9a
Ventilateur
30,0 A
Fusible 10
Non utilisé
15,0 A
Fusible 11
Non utilisé
5,0 A
Fusible 12
Feu de position gauche
10,0 A
Fusible 13
Feu de position droit
10,0 A
Fusible MF1
Aucune information
20,0 A
Fusible MF2
Aucune information
30,0 A

Fusible dans le compartiment moteur, avec ABS.

Montre la disposition avec le volant à droite

Fusible 1
Remorque
20,0 A
Fusible 2
Pompe à carburant
15,0 A
Fusible 2a
Pompe à carburant
20,0 A
Fusible 3
Feu de position gauche
10,0 A
Fusible 4
Feu de position droit
10,0 A
Fusible 5
Connecteur de diagnostic
10,0 A
Fusible 6
Injection électronique
Antidémarrage
10,0 A
Fusible 7
Feu de position gauche
10,0 A
Fusible 8
Feu de position droit
10,0 A
Fusible 9
Ventilateur de refroidissement moteur
25,0 A
Fusible 9a
Ventilateur de refroidissement moteur
40,0 A
Fusible 10
Lave-phares
30,0 A
Fusible 11
Chauffage auxiliaire
20,0 A
Fusible 12
Pompe de lave-phares
5,0 A
Fusible 13
Capteur de catalyseur
Ventilateur
15,0 A
Fusible 15
Ventilateur
Climatisation
40,0 A
Fusible 16
Ventilateur de refroidissement moteur
30,0 A
Fusible 16a
Ventilateur de refroidissement moteur
50,0 A
Fusible MF1
Ventilateur de refroidissement moteur
20,0 A
Fusible
Relais d’injection MF2
30,0 A
Fusible
Unité de commande ABS MF4
60,0 A

Fusible et relais dans le compartiment moteur, côté gauche.

Fusible 1
Feu de position gauche
10,0 A
Fusible 2
Pompe à carburant
20,0 A
Fusible 3
Aucune information
10,0 A
Fusible 4
Feu de position gauche
10,0 A
Fusible 5
Feu de position droit
10,0 A
Fusible 6
Aucune information
20,0 A
Fusible 7
Non utilisé
Fusible 8
Aucune information disponible
5,0 A
Fusible 9
Relais de pompe à carburant
Relais de pompe à carburant auxiliaire
10,0 A
Fusible 10
Feu de position droit
10,0 A
Fusible 11
Aucune information
Fusible 12
Lave-phares
25,0 A
Fusible 13
Ventilateur de refroidissement
30,0 A
Fusible 14
Aucune information disponible Fusible
30,0 A
15
Non utilisé
Fusible 16
Aucune information disponible Fusible
10,0 A
17
Connecteur de diagnostic Connecteur
de remorque
Fusible MF1
Interrupteur principal des feux
Relais principal
Fusible dans l’habitacle
70,0 A
Fusible MF2
Fusible dans l’habitacle
Interrupteur d’allumage
Panneau ADC (système de prévention de démarrage)
Relais principal
70,0 A
Fusible MF3
Relais de pompe à air secondaire
40,0 A
Fusible MF4
Ventilateur de refroidissement
50,0 A
Relais R1 Relais
de climatisation
Relais R2
Ventilateur de refroidissement
Relais R3
Aucune information
Relais R4
Lave-phares
Relais R5
Ventilateur de refroidissement
Relais R6 Relais
de climatisation
R7
Ventilateur de refroidissement

Citroën Jumpy (2007-2016) – schéma des fusibles

Année de fabrication : 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Le fusible de l’allume-cigare (prise de courant) du Citroën Jumpy (2007-2016) est le fusible 9 du boîtier de fusibles du tableau de bord.

Emplacement

Il existe trois boîtes à fusibles :

– sur le tableau de bord à droite (derrière la boîte à gants, rabattable)
Rabattez la boîte à gants, puis tirez-la fermement pour accéder aux fusibles.

– dans l’habitacle (compartiment batterie)
Retirez le couvercle du compartiment batterie, retirez la borne rouge de la batterie (+).

– sous le capot
Dès que vous ouvrez le capot, déplacez le support d’essuie-glace pour faciliter l’accès ; débranchez et rabattez le boîtier pour accéder aux fusibles.

Boîte à fusibles du tableau de bord

N°	Ampères [A]	Description
1	15	Essuie-glace arrière
2	–	Libre
3	5	Unité de commande d’airbag
4	10	Capteur d’angle de braquage ; Connecteur de diagnostic ; Capteur ESP ; Ventilation manuelle ; Interrupteur d’embrayage ; Hauteur du faisceau des phares ; Pompe de filtre à particules.
5	30	Rétroviseurs électriques ; Moteur de vitre passager.
6	30	Alimentation des vitres électriques avant
7	5	Veilleuses et éclairage de boîte à gants
8	20	Affichage multifonction ; Sirène antivol ; Système audio ; Changeur de CD ; Audio/téléphone ; Boîte à fusibles de remorque (accessoires) ; Convertisseur de carrosserie/convertisseur de véhicule (plate-forme avec cabine).
9	10	Connecteur d’accessoires dans le coffre
10	30	Régulateur de hauteur arrière ; Interrupteur de volant ; Tableau de bord.
11	15	Connecteur de diagnostic ; Interrupteur d’allumage.
12	15	Kit mains libres ; Unité de commande d’airbag ; Unité de commande de capteurs de stationnement.
13	5	Boîte à fusibles moteur ; Boîte à fusibles de remorque.
14	15	Capteur de pluie ; Climatisation numérique ; Tableau de bord.
15	30	Verrouillage/déverrouillage/Superclé
16	–	Libre
17	40	Lunette arrière chauffante ; Rétroviseurs chauffants.
17	10	Rétroviseurs chauffants uniquement

Fusibles dans l’habitacle

Numéro	Ampères [A]	Description
1	30	Sièges chauffants
2	20 / –	État de charge de la batterie/Libre
3	40/50	Boîte à fusibles de remorque (accessoires) ; Fabricant de carrosserie ; Unité de modification de véhicule (plate-forme avec cabine).
4	–	Libre
36	15	Serrures de porte à charnière
37	10	Serrures de porte à charnière
38	20	Essuie-glace de porte arrière à battant
39	–	Libre
40	5	Rétroviseurs rabattables

Schéma de la boîte à fusibles (remorquage / attelage / carrossiers / fusibles de plate-forme CAB)

Numéro	Ampères [A]	Description
1	15	Libre
2	15	Relais de démarrage et de générateur optionnel
3	15	Alimentation de remorque 12V
4	15	Alimentations fixes pour convertisseurs automobiles
5	10	Feux de détresse

Boîte à fusibles dans le compartiment moteur

N°	Ampères [A]	Description
1	20	Unité de commande moteur ; Systèmes d’alimentation en carburant et en air ; Ensemble ventilateur.
2	15	Klaxon
3	10	Pompe de lave-glace avant et arrière
4	20	Pompe de lave-phares
5	15	Système d’alimentation en carburant
6	10	Direction assistée ; Interrupteur de pédale de frein supplémentaire.
7	10	Système de freinage (ABS / DSC)
8	20	Contrôle du moteur de démarrage
9	10	Interrupteur principal de pédale de frein
10	30	Systèmes d’alimentation en carburant et en air ; Systèmes de contrôle des émissions.
11	40	Ventilation avant
12	30	Essuie-glaces
13	40	Interface système intégrée
14	30	Libre

Citroën SpaceTourer/Dispatch/Jumpy (2016-2019…) – schéma de la boîte à fusibles

Année de fabrication : 2016, 2017, 2018, 2019.

Les fusibles de l’allume-cigare (prise de courant) du Citroën Jumpy sont le fusible F32 (avant) et F7 (arrière) dans la boîte à fusibles du tableau de bord.

Emplacement de la boîte à fusibles

Véhicules avec volant à gauche : La boîte à fusibles est située dans la partie inférieure du tableau de bord (à gauche).

Retirez le couvercle en tirant sur le coin supérieur gauche, puis vers la droite.

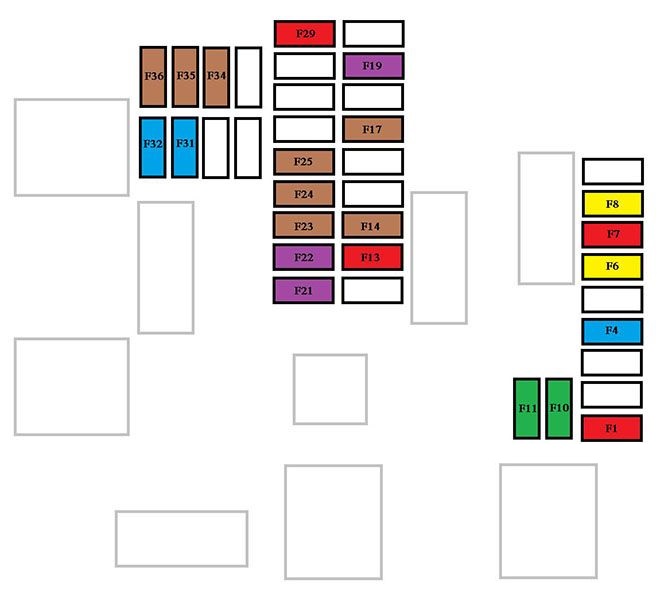

Boîte à fusibles du tableau de bord Version 1 (Eco)

Affectation des fusibles dans la boîte à fusibles du tableau de bord (v1)

N°	Ampérages [A]	Description
N°	Ampérages [A]	Description
F1	10	Direction assistée électrique ; Interrupteur d’embrayage.
F4	15	Klaxon
F5	20	Pompe de lave-glace avant et arrière.
F6	20	Pompe de lave-glace avant et arrière.
F7	10	Alimentation accessoires arrière 12 V.
F8	20	Essuie-glaces arrière simple ou double.
F10 / F11	30	Serrures avant et arrière, extérieures, intérieures.
F13	10	Commande de climatisation avant ; Commande radio ; Levier de vitesses ; Écran haute résolution.
F14	5	Connexions d’alerte et d’assistance.
F17	5	Tableau de bord.

Numéro	Ampérages [A]	Description
F19	3	Commande au volant.
F21	3	Système d’ouverture sans clé ; Démarrage du système ; Interrupteur d’allumage.
F22	3	Capteur de pluie et de luminosité ; Caméra multifonction de détection.
F23	5	Ceintures de sécurité débouclées ou non bouclées (affichage).
F24	5	Écran tactile ; Caméra de recul ; Capteurs de stationnement.
F25	5	Airbag.
F29	20	Système audio ; Écran tactile ; Lecteur CD ; Navigation.
F31	15	Système audio (batterie +).
F32	15	Prise accessoires avant 12 V.
F34	5	Système de surveillance d’angle mort ; Commande électrique des rétroviseurs latéraux.
F35	5	Réglage de la hauteur du faisceau des phares.
F36	5	Chargeur de lampe de poche ; Liseuse arrière.

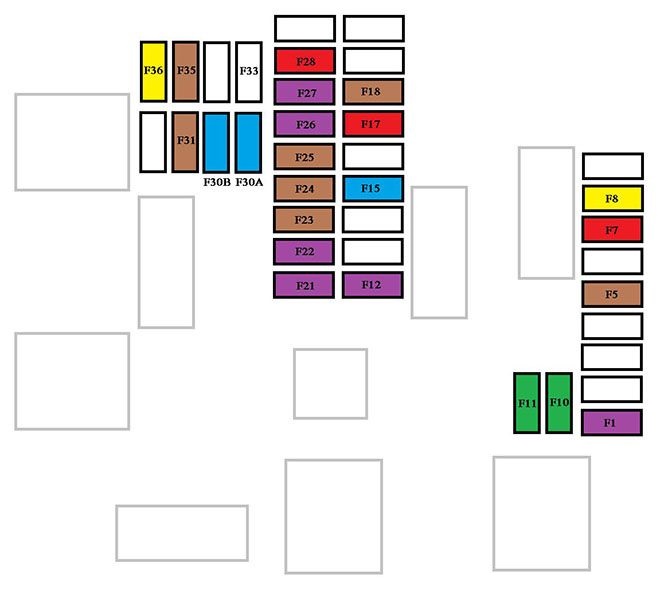

Boîte à fusibles du tableau de bord version 2 (complète)

Affectation des fusibles dans la boîte à fusibles du tableau de bord (v2)

N°	Ampérages [A]	Description
N°	Ampérages [A]	Description
F1	3	Système d’ouverture sans clé et démarrage du système ou interrupteur d’allumage.
F5	5	Écran tactile ; Caméra de recul ; Capteurs de stationnement.
F7	10	Commandes de climatisation arrière ; Amplificateur Hi-Fi.
F8	20	Essuie-glace arrière simple ou double.
F10 / F11	30	Serrures avant et arrière, extérieures, intérieures.
F12	3	Alarme.
F17	10	Prise accessoires arrière 12 V.
F18	5	Connexions d’alerte et d’assistance.
F21	3	Chargeur de lampe de poche ; Liseuse arrière.
F22	3	Éclairage de boîte à gants ; Liseuses arrière.

N°	Ampérages [A]	Description
F23	5	Système de surveillance d’angle mort ; Commande électronique des rétroviseurs.
F24	5	Commande au volant.
F25	5	Réglage de la hauteur du faisceau des phares.
F26	3	Ceintures de sécurité débouclées ou non bouclées (affichage).
F27	3	Capteur de pluie et de lumière ; Caméra multifonction de détection.
F28	10	Commande de climatisation avant ; Commande radio ; Levier de vitesses ; Écran haute résolution.
F30A ou B	15	Système audio (batterie +).
F31	5	Airbag.
F33	15	Prise avant 12 V.
F35	5	Tableau de bord.
F36	20	Système audio ; Écran tactile ; Lecteur CD ; Navigation.

Boîte à fusibles dans le compartiment moteur

Emplacement de la boîte à fusibles

Elle est située dans le compartiment moteur, près de la batterie.

Pour y accéder, dégagez les deux crochets A, retirez le couvercle.

Affectation des fusibles dans la boîte à fusibles du compartiment moteur

N°	Ampérages [A]	Description
F12	5	Gicleurs chauffants pour lave-glace.
F14	25	Pompe de lave-glace avant et arrière.
F15	5	Radar avant et freinage d’urgence ; Direction assistée électrique.
F17	10	Interface système intégrée.
F19	30	Moteur d’essuie-glace avant.
F20	15	Pompe de lave-glace avant et arrière.
F21	20	Pompe de lave-phares.
F22	15	Klaxon
F23	15	Phare de croisement droit.
F24	15	Phare de croisement gauche.

À propos du Citroën Jumpy (1994-2019)

Le Citroën Jumpy, produit de 1994 à 2019, est un véhicule utilitaire populaire caractérisé par sa polyvalence et sa fiabilité. Ce modèle est connu pour son intérieur spacieux, idéal pour le transport de marchandises ou de groupes de personnes plus importants. Le Citroën Jumpy offrait diverses options de motorisation, y compris des variantes essence et diesel, permettant aux clients de choisir en fonction de leurs besoins et préférences. Grâce à sa construction robuste et à ses technologies modernes, le Jumpy était apprécié non seulement par les entrepreneurs, mais aussi par les familles qui avaient besoin d’un véhicule fiable et spacieux.

Schéma de la boîte à fusibles du Citroën Jumpy

Cette page présente le schéma de la boîte à fusibles du Citroën Jumpy, essentiel pour l’entretien et les réparations corrects du système électrique du véhicule. La boîte à fusibles est généralement située à l’intérieur du véhicule, sous le tableau de bord ou dans le compartiment moteur. Le schéma indique les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa configuration et de l’entretenir correctement.
