Dans cet article, vous trouverez les schémas de la boîte à fusibles du Citroën Berlingo III 2018-2022, des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

Citroën Berlingo III – schéma de la boîte à fusibles

Année de fabrication : 2018, 2019, 2020, 2021.

Les fusibles de l’allume-cigare (prises de courant) du Citroën Berlingo III sont les fusibles F32 (avant) et F7 (arrière) dans la boîte à fusibles du tableau de bord.

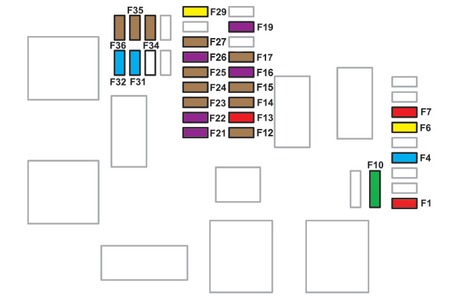

Fusibles sur le tableau de bord

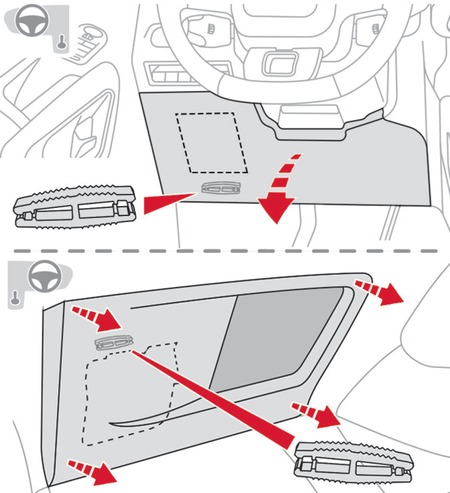

La boîte à fusibles est située dans la partie inférieure du tableau de bord (côté gauche).

Numéro	Ampérage [A]	Description
F1	10	Chargeur sans fil pour smartphone ; Rétroviseur électrochrome.
F4	15	Klaxon.
F6	20	Pompe d’essuie-glace.
F7	10	Alimentation 12 V (arrière).
F10	30	Module de sécurité électrique pour l’ouverture des portes de l’intérieur.
F13	10	Commandes des systèmes télématiques et de la radio.
F14	5	Alarme ; Indicateur de surcharge ; Module télématique avancé.
F19	3	Module d’attelage.
F22	3	Affichage du système Surround Rear Vision.
F23	5	Module de base d’attelage.
F27	5	Chauffage auxiliaire.
F29	20	Radio ; Écran tactile.
F32	15	Alimentation 12 V (avant).
F34	5	Commandes des rétroviseurs.
F36	5	Alimentation USB.

Fusibles dans le compartiment moteur

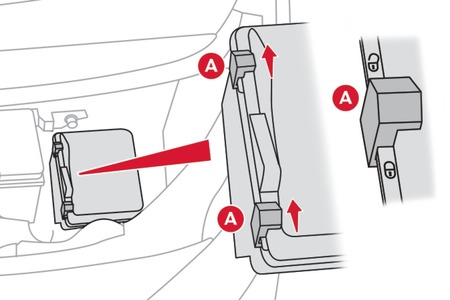

La boîte à fusibles est située dans le compartiment moteur, près de la batterie.

Numéro	Ampérage [A]	Description
F16	15	Phare antibrouillard avant.
F18	10	Phare de croisement droit.
F19	10	Phare de croisement gauche.
F29	40	Essuie-glace de pare-brise.

Schémas des fusibles et relais – Citroën Berlingo III

Concerne les véhicules fabriqués entre :

2022.

Pour l’allume-cigare (prises de courant) du Citroën Berlingo III, les fusibles F32 (avant) et F7 (arrière) sont situés dans la boîte à fusibles du tableau de bord.

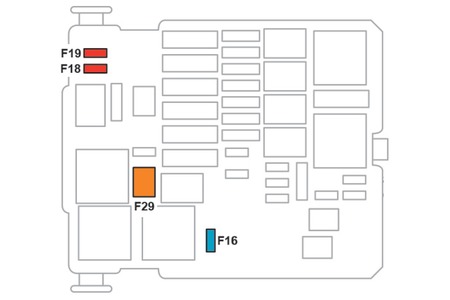

Fusibles dans le compartiment moteur

La boîte à fusibles est située dans le compartiment moteur, près de la batterie.

Numéro	Ampérage [A]	Description
F16	15	Phare antibrouillard avant.
F18	10	Phare avant droit.
F19	10	Phare avant gauche.
F29	40	Essuie-glace avant.

Fusibles dans le tableau de bord

La boîte à fusibles est située dans la partie inférieure du tableau de bord (côté gauche).

Numéro	Ampérage [A]	Description
F1	10	Chargeur sans fil pour smartphone ; Rétroviseur électrochrome.
F4	15	Klaxon.
F6	20	Pompe de lave-glace.
F7	10	Prise 12 V (arrière).
F10	30	Module de sécurité électrique pour l’ouverture des portes de l’intérieur.
F13	10	Commandes des systèmes télématiques et de la radio.
F14	5	Alarme ; Indicateur de surcharge ; Module télématique avancé.
F19	3	Module d’attelage.
F22	3	Affichage du système Surround Rear Vision.
F23	5	Module de base d’attelage.
F27	5	Chauffage auxiliaire.
F29	20	Radio ; Écran tactile.
F32	15	Prise 12 V (avant).
F34	5	Commandes des rétroviseurs.
F36	5	Prise USB.

À propos du Citroën Berlingo III (2018-2022)

Le Citroën Berlingo III, produit de 2018 à 2022, est un véhicule polyvalent populaire, caractérisé par un intérieur spacieux et un design moderne. Ce modèle est idéal pour les familles et les professionnels qui ont besoin d’une voiture fiable et pratique. Le Berlingo III offre diverses options de motorisation, y compris des moteurs essence et diesel, réputés pour leur économie de carburant et leurs performances. Le véhicule est équipé de technologies modernes, telles que des systèmes d’aide à la conduite et un système d’infodivertissement, ce qui améliore le confort et la sécurité pendant la conduite.

Schéma de la boîte à fusibles du Citroën Berlingo III

Cette page présente le schéma de la boîte à fusibles du Citroën Berlingo III, essentiel pour l’identification et le remplacement des fusibles. Les emplacements typiques de la boîte à fusibles dans ce modèle incluent le compartiment moteur et l’intérieur du véhicule, généralement près du tableau de bord. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants protégés. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour maintenir la sécurité et la fonctionnalité du véhicule.
