Chrysler PT Cruiser (2001-2010) – boîte à fusibles

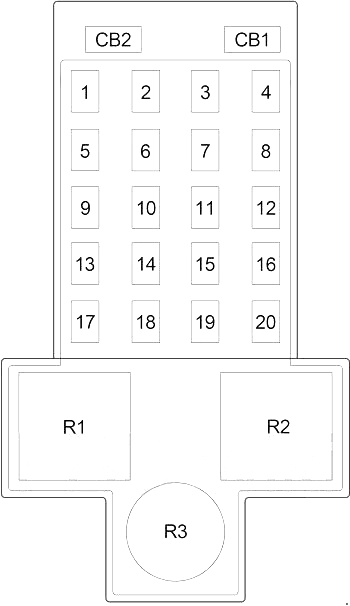

Module d’accès à distance sans clé

(radio, tableau de bord, interrupteur de verrouillage de porte, feu arrière/frein, interrupteur de rétroviseur électrique, module Lavalier gauche/droit, feu avant/clignotants, interrupteur multifonction, feu arrière de clignotants, éclairage de plaque d’immatriculation)

Interrupteur de phares ;

Relais de phares ;

Module d’accès à distance sans clé ;

Tableau de bord ;

Fusible (habitacle) : « 8 », « 19 », « 20 » ;

Fusible (compartiment moteur) : « 16 »

(tableau de bord, interrupteur de verrouillage de porte, feu de position, feu avant/clignotant, feu arrière/frein, feu de plaque d’immatriculation, module d’accès à distance sans clé, interrupteur de rétroviseurs électriques)

(radio, tableau de bord, interrupteur de verrouillage de porte, feu arrière/frein, interrupteur de rétroviseurs électriques, module Lavalier gauche/droit, feu avant/clignotant, interrupteur multifonction, feu arrière de clignotants, éclairage de plaque d’immatriculation)

Interrupteur de siège chauffant conducteur ;

Module de siège chauffant conducteur.

Interrupteur de siège électrique

(module de contrôle d’airbag)

Interrupteur de feu de recul

(transmission manuelle) ;

Capteur de débit de transmission

(transmission automatique) ;

Interrupteur de déshumidificateur de lunette arrière.

Interrupteur de phares

(tableau de bord, feu de brouillard avant) ;

Relais de phares

(phares de route gauche et droit).

Interrupteur de phares (tableau de bord, feu de brouillard avant)

(module de contrôle d’airbag) ;

Module de contrôle d’airbag côté gauche et droit.

Module d’accès à distance sans clé ;

Module d’immobilisation de clé Sentry.

Relais de pompe à carburant (essence) ;

ABS ;

Module de contrôle moteur (Diesel) ;

Électrovanne EVAP/ventilation (1,6 l) ;

Électrovanne de pression d’admission de carburateur (2,4 l turbo).

Relais d’embrayage de compresseur de climatisation ;

Relais de ventilateur de radiateur (haute vitesse) (sauf 2,4 l turbo) ;

Relais de ventilateur de radiateur (basse vitesse) (sauf 2,4 l turbo) ;

Électrovanne de verrouillage de transmission de frein (transmission automatique) ;

Module de contrôle de transmission (transmission automatique).

Radio.

Plafonnier ;

Capteur d’intrusion ;

Module de console aérienne ;

Lumière ambiante gauche et droite ;

Lumière de coffre ;

Tableau de bord ;

Module d’immobilisation ;

Interrupteur de rétroviseur électrique ;

Module d’accès à distance sans clé.

Module de toit ouvrant ;

Module de console supérieure.

Radio ;

Lampes de lecture ;

Module de toit ouvrant ;

Module de console supérieure ;

Antenne ;

Rétroviseur ;

Module mains libres ;

Radio satellite.

Radio ;

Module boussole/rétroviseur de température ;

Module de commande de vitres conducteur et passager.

Interrupteur d’essuie-glace arrière ;

Moteur d’essuie-glace arrière ;

Interrupteur multifonction ;

Interrupteur d’essuie-glace et de lave-glace avant.

Interrupteur Autostick ;

Module de gestion du système de transmission ;

Tableau de bord.

Interrupteur de siège chauffant passager ;

Module de siège chauffant passager.

Relais de siège chauffant

(interrupteur de siège chauffant conducteur/passager, module de siège chauffant)

Interrupteur de réglage des phares ;

Module Lavalier gauche/droit.

Interrupteur de phares.

Module de commande de vitres conducteur et passager.

Réflecteur

Siège chauffant.

Siège chauffant.

Réflecteur.

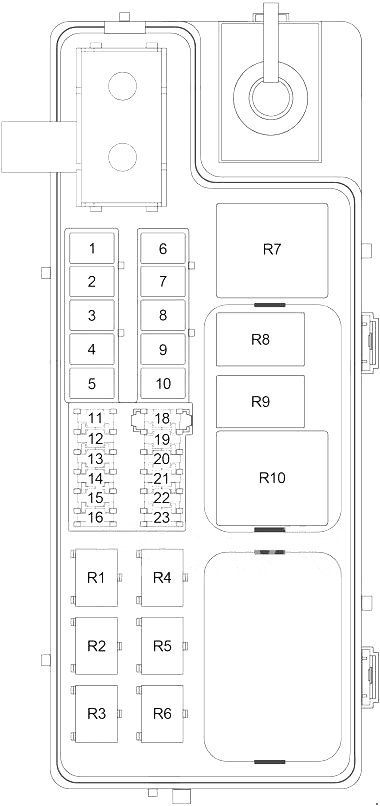

Interrupteur d’allumage

(module de gestion de transmission,

module de gestion du système de transmission (essence) ;

Module de gestion moteur (Diesel) ;

Fusible (habitacle) : « 9 », « 10 », « 11 », « 12 », « 13 », « 14 », « 15 », « 16 »)

Relais de siège chauffant

(fusible (habitacle) : « 4 », « 17 »)

Relais de siège chauffant

(fusible (habitacle) : « 4 », « 17 »)

Relais de siège chauffant

(fusible (habitacle) : « 4 », « 17 »)

Relais de ventilateur de radiateur (haute vitesse) ;

Relais de ventilateur de radiateur (basse vitesse).

Relais de ventilateur de radiateur (basse vitesse).

Interrupteur de siège électrique.

Ventilateur de radiateur (haute vitesse) – relais.

ABS.

ABS.

Relais de chauffage d’habitacle n° 1.

ABS ;

Ampoule de feu de freinage ;

Ampoule de feu de freinage supérieur central ;

Module de gestion du système de transmission (essence) ;

Module de gestion moteur (Diesel).

Relais de coupure automatique

(capteur d’oxygène,

générateur,

bobine d’allumage,

amortisseur,

injecteur de carburant,

électrovanne anti-surcharge (2,4 turbo),

moteur de ventilateur de radiateur (2,4 turbo),

relais de pompe à carburant,

connecteur de liaison de données,

module de gestion du système de transmission.

Relais de coupure automatique

(relais de chauffage d’habitacle n° 1,

relais de chauffage d’habitacle n° 2,

relais de bougies de préchauffage,

relais de réchauffeur de carburant,

relais d’embrayage de compresseur de climatisation,

relais de ventilateur de radiateur (haute vitesse),

électrovanne rotative,

électrovanne de volet,

relais de pompe à carburant,

relais de ventilateur de radiateur (basse vitesse),

électrovanne EGR,

générateur,

capteur de position d’arbre à cames,

capteur de débit massique d’air,

électrovanne de pression de carburant,

connecteur de liaison de données,

module de gestion moteur.

Module de gestion de transmission ;

Groupe d’électrovannes de transmission/interrupteur de pression.

Phares de route gauche et droit

Radio ;

Lampes de lecture ;

Plafonnier ;

Capteur d’intrusion ;

Module de console aérienne ;

Lampe ambiante gauche et droite ;

Lampe de coffre ;

Tableau de bord ;

Module d’immobilisation ;

Interrupteur de rétroviseur électrique ;

Klaxon ;

Module d’accès à distance sans clé.

Klaxon ;

Radio ;

Fusible (habitacle) : « 13 ».

Allume-cigare ;

Alimentation avant ;

Alimentation arrière.

Relais de pompe à carburant

(réchauffeur PCV,

relais de réchauffeur de carburant,

module de pompe à carburant).

(feux de brouillard, tableau de bord).

Ventilateur de radiateur (haute vitesse).

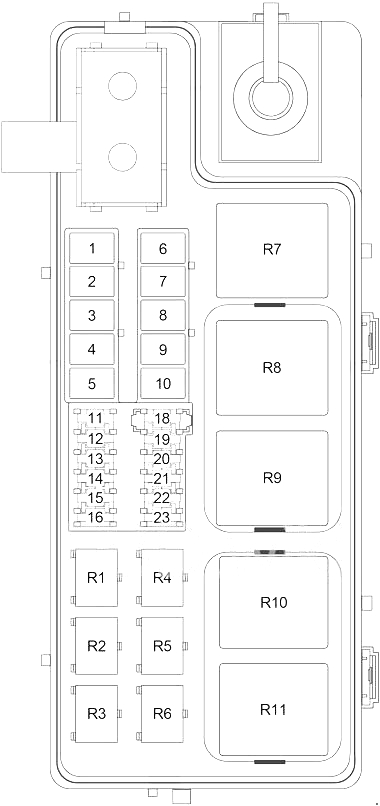

Contrôle de transmission

Chauffage d’habitacle (n° 2)

Chauffage d’habitacle (n° 1)

Bougie de préchauffage ;

2.4 Turbo :

Ventilateur de radiateur (haute vitesse)

Réchauffeur de carburant
