Chrysler Pacifica CS (2004-2008) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Chrysler Pacifica CS (2004–2008), des informations sur l’emplacement des panneaux de fusibles dans la voiture et l’affectation de chaque fusible (disposition des fusibles).
Chrysler Pacifica CS – schéma poistky
Rok výroby: 2004, 2005, 2006, 2007, 2008.
Les fusibles de l’allume-cigare (prises de courant) du Chrysler Pacifica sont les fusibles 24 ou 26 (Prise de courant) dans le boîtier de distribution des fusibles du compartiment moteur.
Module de puissance intégré (boîte à fusibles)
Emplacement de la boîte à fusibles
Le module de puissance intégré (IPM) est situé dans le compartiment moteur, près de la batterie.

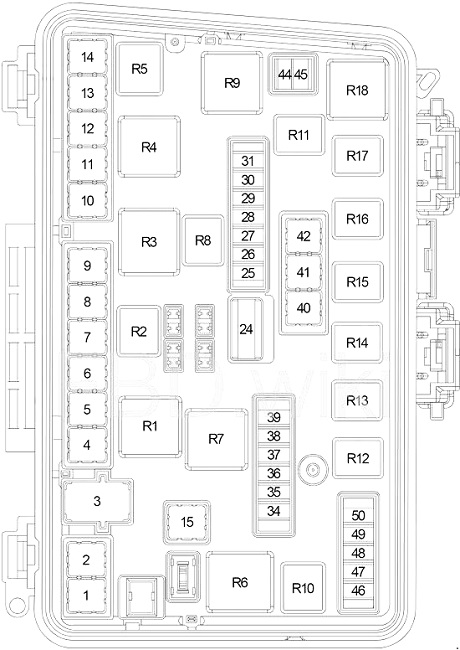

Schéma de la boîte à fusibles
Affectation des fusibles dans le module de puissance intégré
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| Maxi fusibles : | ||
| 1 | 40 A vert | Pompe du système de freinage antiblocage (ABS) |
| 2 | De rechange | |
| 3 | 30 A rose | Consommation après coupure de contact (IOD) |
| 4 | 40 A vert | Alimentation du module de commande de carrosserie (BCM) 1 |
| 5 | 40 A vert | Éclairage électronique (EBL) |
| 6 | 30 A rose | Essuie-glaces avant |
| 7 | 40 A vert | Moteur de démarrage |
| 8 | 40 A vert | Siège électrique C/B |
| 9 | 40 A vert | Alimentation du toit ouvrant |
| 10 | De rechange | |
| 11 | 40 A vert | Lave-phares ;
Porte électrique. |
| 12 | De rechange | |
| 13 | 40 A vert | Ventilateur de radiateur 1 |
| 14 | De rechange | |
| 15 | 40 A vert | Module du système de freinage antiblocage (ABS) |
| 40 | 40 A vert | Nœud de porte conducteur |
| 41 | 40 A vert | Nœud de porte passager |
| 42 | 40 A vert | Ventilateur avant |
| Mini fusibles : | ||
| 24 | 20 A jaune | Alimentation (au choix) |
| 25 | 15 A bleu | Radio ;
Amplificateur ; Navigation ; Mains libres (HFM) ; Centre d’informations électroniques du véhicule (EVIC) ; EC ; SNRF ; Rétroviseur. |
| 26 | 20 A jaune | Alimentation |
| 27 | De rechange | |
| 28 | 25 A naturel | Klaxon |
| 29 | 20 A jaune | Tableau de bord ;
CHMSL ; Feux de freinage ; Système de freinage antiblocage (ABS). |
| 30 | 10 A rouge | Allumage |
| 31 | 20 A jaune | Feux de détresse |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 34 | De rechange | |
| 35 | De rechange | |
| 36 | 20 A jaune | Électroaimant de transmission électronique automatique (EATX) |
| 37 | 25 A naturel | ASD |
| 38 | 20 A jaune | Pompe à carburant |
| 39 | 20 A jaune | Embrayage de climatisation ;
MTV. |
| 44 | 25 A naturel | Sièges arrière chauffants |
| 45 | 10 A rouge | Système de freinage antiblocage (ABS) ;
Allumage. |
| 46 | 20 A jaune | Porte passager |
| 47 | 20 A jaune | Porte conducteur |
| 48 | 15 A bleu | PLG ;
OHC ; Module de commande de carrosserie (BCM) ; Navigation ; Mains libres (HFM). |
| 49 | 25 A naturel | Amplificateur |
| 50 | 15 A bleu | HVAC, DVD, RAD, CLK, SKREEM |
| Relais : | ||
| R1 | Nœud de porte | |
| R2 | Moteur de démarreur | |
| R3 | Chauffage de lunette arrière | |
| R4 | Commande de transmission | |
| R5 | Démarrage | |
| R6 | Pompe à carburant | |
| R7 | Moteur de ventilateur avant | |
| R8 | Accessoires | |
| R9 | Klaxon | |
| R10 | Vitesse haute et basse de l’essuie-glace avant | |
| R11 | Essuie-glace avant | |
| R12 | Unité de valve de régulation | |
| R14 | Embrayage du compresseur de climatisation | |
| R15 | Désactivation automatique | |
| R16 | Ventilateur de support arrière |
À propos du Chrysler Pacifica CS (2004-2008)
Le Chrysler Pacifica CS, produit de 2004 à 2008, est un crossover qui combine des éléments de SUV et de monospace. Ce modèle est réputé pour son intérieur spacieux et sa conduite confortable, ce qui en fait un véhicule idéal pour les familles. Le Pacifica CS offre diverses options de motorisation, y compris un moteur V6 de 3,5 litres, qui fournit une puissance suffisante pour la conduite quotidienne. Le véhicule est équipé de technologies modernes et de dispositifs de sécurité qui améliorent le confort et la sécurité des passagers. Son design est élégant et intemporel, ce qui contribue à sa popularité auprès des conducteurs à la recherche d’un véhicule fiable et polyvalent.
Schéma de la boîte à fusibles du Chrysler Pacifica CS
Cette page présente le schéma de la boîte à fusibles du Chrysler Pacifica CS, essentiel pour l’identification et l’entretien des composants électriques du véhicule. La boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas sur cette page indiquent les numéros de fusibles, leur ampérage et les composants protégés, ce qui est important pour un entretien correct. Lors du remplacement des fusibles, il est toujours nécessaire d’utiliser des fusibles de rechange de même ampérage afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement de tous les équipements électriques du véhicule.
