Chrysler Crossfire (2004-2005) – boîte à fusibles
Dans cet article, vous trouverez des schémas de la boîte à fusibles du Chrysler Crossfire (2004–2005), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Chrysler Crossfire – Schéma de la boîte à fusibles
Année de production : 2004, 2005.
Emplacement
Boîte à fusibles du compartiment moteur
Les fusibles du compartiment moteur sont situés sous le capot, côté conducteur, entre le maître-cylindre de frein principal et l’aile avant gauche.
Pour retirer le couvercle, appuyez simultanément sur les languettes situées à l’avant de la boîte à fusibles. Soulevez ensuite le couvercle des languettes. Le couvercle glissera du haut de la boîte à fusibles. Pour remettre le couvercle, placez les deux crochets en forme de charnière à l’arrière du couvercle sous les crochets de la boîte à fusibles. Appuyez sur l’avant du couvercle jusqu’à ce que les languettes avant se verrouillent en place.
Module de commande de relais
Les fusibles du module de commande de relais sont situés dans le boîtier du module de commande à côté de la batterie dans le compartiment moteur.
Boîte à fusibles de l’habitacle
La porte d’accès est située à l’extrémité du tableau de bord côté conducteur, derrière le panneau de garniture.
Utilisez une pièce de monnaie ou un tournevis plat pour ouvrir et fermer cette porte d’accès.
2004

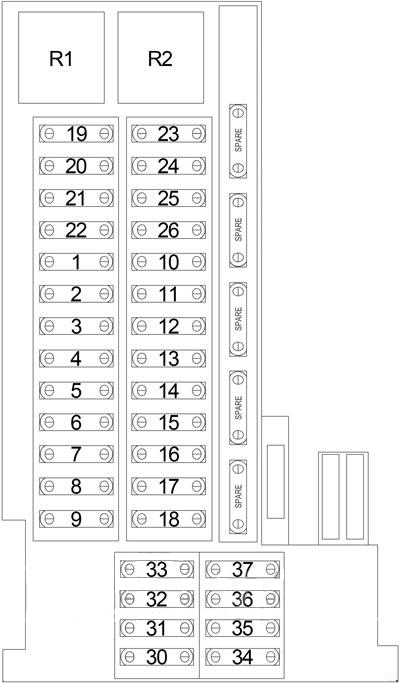

Boîte à fusibles du compartiment moteur
Affectation des fusibles du compartiment moteur (2004)
| Emplacement | Ampères [A] | Description |
|---|---|---|
| Emplacement | Ampères [A] | Description |
| 1 | 5 Ampères Beige | Signal d’ouverture de porte de garage ;
TPM et sièges chauffants. |
| 2 | 5 Ampères Beige | Contrôleur de ceinture de sécurité passager ;
Airbag passager désactivé. |
| 3 | 5 Ampères Beige | Indicateur,
Système de ceinture de sécurité et indicateur de sécurité ; Airbag passager désactivé |
| 4 | 30 A Vert | Moteur d’essuie-glace |
| 5 | 15 A Bleu | Radio |
| 6 | 15 A Bleu | Réglage des rétroviseurs extérieurs |
| 7 | 5 Ampères Beige | Contrôle électronique de la transmission (verrouillage de stationnement/marche arrière).
Rétroviseur photochromatique et BCM. |
| 8 | 15 A Bleu | Radio |
| 9 | 10 A Rouge | Éclairage d’accueil ;
Klaxon ; Alarme ; Éclairage du hayon ; Contrôle de la pression des pneus. |
| 10 | 5 Ampères Beige | Régulateur de vitesse |
| 11 | 15 A Bleu | Bobine d’allumage 6 Cyl. |
| 12 | 10 A Rouge | Buses de lave-glace chauffantes |
| 13 | 10 A Rouge | Réserve |
| 14 | 20 A Jaune | Connecteur de diagnostic |
| 15 | 5 Ampères Beige | Utilisation de la chaleur résiduelle du moteur |
| 16 | Réserve |
| Emplacement | Ampères [A] | Description |
|---|---|---|
| 17 | Réserve | |
| 18 | Réserve | |
| 19 | 40 A Orange | Alimentation des vitres |
| 20 | 10 A Rouge | Moteur de spoiler |
| 21 | 30 A Vert | Réglage du siège côté droit |
| 22 | 30 A Vert | Réglage du siège côté gauche |
| 23 | 15 A Bleu | Amplificateur audio (ampli) |
| 24 | 30 A Vert | Sièges chauffants |
| 25 | 20 A Jaune | Unité de commande du système pneumatique, dégivreur de lunette arrière |
| 26 | 20 A Jaune | Verrouillage centralisé |
| 30 | Réserve | |
| 31 | 15 A Bleu | Allume-cigare ;
Lampe de boîte à gants. |
| 32 | 15 A Bleu | Essuie-glace ;
Pompe de lave-glace ; Clignotants de phares. |
| 33 | 5 Ampères Beige | Utilisation de la chaleur résiduelle du moteur |
| 34 | Réserve | |
| 35 | 15 A Bleu | Télécommande radiofréquence ;
Feux de détresse ; Kit de clignotants ; Utilisation de la chaleur résiduelle du moteur. |
| 36 | 30 A Vert | Utilisation de la chaleur résiduelle du moteur |
| 37 | 5 Ampères Beige | Air circulant ;
Kit de clignotants ; Télécommande radiofréquence ; Utilisation de la chaleur résiduelle du moteur. |
Module de commande de relais
Affectation des fusibles dans le module de commande de relais
| Emplacement | Ampères [A] | Description |
|---|---|---|
| 1 | 15 A Bleu | Système de traction |
| 2 | 15 A Bleu | Gestion moteur 2 |
| 3 | 15 A Bleu | Gestion moteur 1 |
| 4 | 40 A Orange | Pompe à air |
| 5 | 15 A Bleu | Pompe à carburant |
| 6 | 15 A Bleu | Klaxon puissant |

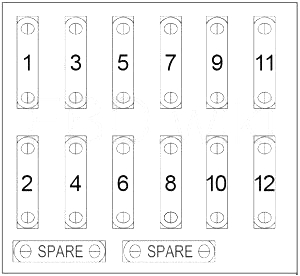

Boîte à fusibles de l’habitacle
Affectation des fusibles dans la boîte à fusibles intérieure (2004)
| Emplacement | Ampères [A] | Description |
|---|---|---|
| 1 | Non attribué | |
| 2 | 15 A Bleu | Feu stop/régulateur de vitesse |
| 3 | 7,5 A Marron | Phare droit ;
Contrôle des phares. |
| 4 | 15 A Bleu | Feu de recul/clignotant ;
Réglage automatique du rétroviseur. |
| 5 | 7,5 A Marron | Phare gauche |
| 6 | 15 A Bleu | Phare droit |
| 7 | 7,5 A Marron | Clignotant latéral droit/feu arrière |
| 8 | 15 A Bleu | Phare gauche |
| 9 | 15 A Bleu | Feux de brouillard |
| 10 | 7,5 A Marron | Feu de recul gauche/clignotant latéral arrière |
| 11 | 7,5 A Marron | Plaque d’immatriculation ;
Éclairage du tableau de bord ; Éclairage des symboles. |
| 12 | 7,5 A Marron | Feu de brouillard arrière (marchés européens uniquement) |
| 13 | Non utilisé | |
| 14 | Non utilisé |
2005
Boîte à fusibles du compartiment moteur
Affectation des fusibles du compartiment moteur (2005)
| Emplacement | Ampères [A] | Description |
|---|---|---|
| Emplacement | Ampères [A] | Description |
| 1 | 5 Ampères Beige | Signal d’ouverture de porte de garage, TPM et sièges chauffants |
| 2 | 5 Ampères Beige | Contrôleur de ceinture de sécurité passager ;
Airbag passager – désactivé. |
| 3 | 5 Ampères Beige | Indicateur de ceinture de sécurité ;
Indicateur d’airbag passager désactivé |
| 4 | 7,5 A Marron | Rétroviseur chauffant |
| 5 | 15 A Bleu | Radio (coupé) |
| 5 | 20 A Jaune | Module de commande de toit (Roadster) |
| 6 | 5 Ampères Beige | Réglage des rétroviseurs extérieurs (coupé) |
| 6 | 40 A Orange | Unité hydraulique de toit (Roadster) |
| 7 | 5 Ampères Beige | Contrôle électronique de la transmission (blocage de stationnement/marche arrière) et BCM |
| 8 | 15 A Bleu | Radio |
| 9 | 10 A Rouge | Éclairage d’accueil ;
Klaxon ; Alarme antivol ; Éclairage du coffre ; Contrôle de la pression des pneus. |
| 10 | 5 Ampères Beige | Indicateurs de vitesse |
| 11 | 15 A Bleu | Bobine d’allumage 6 Cyl. |
| 12 | 10 A Rouge | Buses de lave-glace chauffantes |
| 13 | Réserve | |
| 14 | 10 A Rouge | Connecteur de diagnostic |
| 15 | 5 Ampères Beige | Utilisation de la chaleur résiduelle du moteur |
| 16 | 30 A Vert | Moteur d’essuie-glace |
| 17 | 40 A Orange | Programme de stabilité électronique |
| Compartiment | Ampères [A] | Description |
|---|---|---|
| 18 | 40 A Orange | Programme de stabilisation électronique |
| 19 | 40 A Orange | Vitres électriques, avant |
| 20 | 10 A Rouge | Moteur de spoiler |
| 21 | 30 A Vert | Réglage du siège côté droit |
| 22 | 30 A Vert | Réglage du siège côté gauche |
| 23 | 15 A Bleu | Amplificateur audio (ampli) |
| 24 | 30 A Vert | Sièges chauffants |
| 25 | 20 A Jaune | Unité de commande du système pneumatique, dégivreur de lunette arrière |
| 26 | 20 A Jaune | Verrouillage centralisé |
| 30 | Réserve (coupé) | |
| 30 | 15 A Bleu | Radio (Roadster) |
| 31 | 15 A Bleu | Allume-cigare ;
Éclairage de la boîte à gants. |
| 32 | 15 A Bleu | Essuie-glace ;
Pompe de lave-glace ; Clignotants de phares. |
| 33 | 5 Ampères Beige | Utilisation de la chaleur résiduelle du moteur |
| 34 | Réserve (coupé) | |
| 34 | 30 A Vert | Climatisation (Roadster) |
| 35 | 15 A Bleu | Télécommande radiofréquence ;
Feux de détresse ; Kit de clignotants ; Utilisation de la chaleur résiduelle du moteur. |
| 36 | 30 A Vert | Climatisation (Coupé) |
| 36 | 5 Ampères Beige | Réglage des rétroviseurs extérieurs (Roadster) |
| 37 | 5 Ampères Beige | Circulation d’air ;
Kit de clignotants ; Télécommande radiofréquence ; Utilisation de la chaleur résiduelle du moteur. |
Module de commande de relais
Affectation des fusibles dans le module de commande de relais
| Emplacement | Ampères [A] | Description |
|---|---|---|
| 1 | 15 A Bleu | Système de traction |
| 2 | 15 A Bleu | Gestion moteur 2 |
| 3 | 15 A Bleu | Gestion moteur 1 |
| 4 | 40 A Orange | Pompe à air |
| 5 | 15 A Bleu | Pompe à carburant |
| 6 | 15 A Bleu | Haut-parleur |
Boîte à fusibles de l’habitacle
Affectation des fusibles dans la boîte à fusibles intérieure (2005)
| Emplacement | Ampères [A] | Description |
|---|---|---|
| 1 | Non attribué | |
| 2 | 15 A Bleu | Feu stop/régulateur de vitesse |
| 3 | 7,5 A Marron | Phare droit ;
Témoin de contrôle des phares. |
| 4 | 15 A Bleu | Clignotants et feu de recul |
| 5 | 7,5 A Marron | Phare gauche |
| 6 | 15 A Bleu | Phare droit |
| 7 | 7,5 A Marron | Feu de position latéral droit/feu arrière |
| 8 | 15 A Bleu | Phare gauche |
| 9 | 15 A Bleu | Feux de brouillard |
| 10 | 7,5 A Marron | Feu de recul gauche ;
Feu arrière latéral. |
| 11 | 7,5 A Marron | Plaque d’immatriculation ;
Éclairage du tableau de bord ; Éclairage des symboles. |
| 12 | 7,5 A Marron | Feu de brouillard arrière (marchés européens uniquement) |
| 13 | Non utilisé – fusible de rechange | |
| 14 | Non utilisé – fusible de rechange |
À propos du Chrysler Crossfire (2004-2005)
Le Chrysler Crossfire, produit de 2004 à 2005, est un coupé sportif issu d’une collaboration entre le constructeur automobile américain Chrysler et l’allemand Mercedes-Benz. Ce modèle est connu pour son design élégant et ses caractéristiques de conduite dynamiques. Sous le capot se trouve un moteur six cylindres de 3,2 litres, développant environ 215 chevaux. Le Crossfire est équipé d’une propulsion arrière et offre le choix entre une transmission manuelle à six vitesses ou une transmission automatique à cinq vitesses. L’intérieur du véhicule est luxueusement équipé, combinant des éléments de confort et un style sportif.
Schéma de la boîte à fusibles du Chrysler Crossfire
Cette page présente le schéma de la boîte à fusibles du Chrysler Crossfire, indispensable pour l’entretien correct des systèmes électriques du véhicule. Dans ce modèle, la boîte à fusibles est située à l’intérieur, sous le tableau de bord côté conducteur, et une autre est placée dans le compartiment moteur. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des remplacements de même valeur en ampères afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important d’avoir une vue d’ensemble de sa disposition et de ses fonctions.
