BMW 5 E28 (1981-1988) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la BMW Série 5 (E28) 1981-1988, des informations sur l’emplacement des panneaux de fusibles dans la voiture et l’affectation de chaque fusible (disposition des fusibles).
BMW 5 E28 (1981-1988) – schéma de la boîte à fusibles
Année de fabrication : 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988.

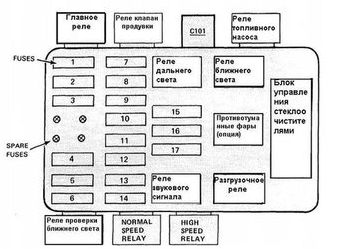

Boîte à fusibles dans le compartiment moteur
Elle est située sous le capot, à gauche.
Sur certains modèles, la description des fusibles se trouve directement sur le couvercle (en allemand).
| 1 | 16A | Pompe à carburant électrique |
| 2 | 8A | Phares avant (droit) |
| 3 | 8A | Phares avant (gauche) |
| 4 | 25A | Allume-cigare, antenne de voiture, réglage des sièges, sièges chauffants |
| 5 | 8A | Feux de détresse, éclairage intérieur, éclairage du coffre, liseuse, horloge, verrouillage centralisé, ordinateur de bord, alarme, indicateur de service, chauffage de serrure de porte, gestion de la direction |
| 6 | 8A | Témoins lumineux, compte-tours, rétroviseurs électriques, ordinateur de bord, indicateur d’avertissement central, consommation de carburant, indicateur de service, gestion de la direction, vitres électriques, régulateur de vitesse, feux de recul, éclairage de recul |
| 7 | 8A | Feux de route (droit) |
| 8 | 8A | Feux de route (gauche) |
| 9 | 8A | Feu de recul et clignotant arrière (droit). Éclairage du tableau de bord et des plaques |
| 10 | 8A | Feu de recul et feux arrière |
| 11 | 16A | Clignotants, essuie-glaces et lave-glaces, relais de signalisation, éclairage de position |
| 12 | 8A | Feux stop, radio |
| 13 | 16 (25) | Lunette arrière chauffante, toit ouvrant électrique |
| 14 | 25A | Chauffage, climatisation |
| 15 | 8A | Feux de brouillard droits |
| 16 | 8A | Feux de brouillard gauches |
| 17 | 25A | Ventilateur supplémentaire |
À propos de la BMW 5 E28 (1981-1988)
La BMW 5 E28 est la deuxième génération de la série BMW 5, produite de 1981 à 1988. Ce modèle se caractérise par un design élégant, très moderne pour l’époque, et une technologie avancée qui en faisait l’un des meilleurs véhicules de sa catégorie. L’E28 offrait diverses options de moteurs, y compris des moteurs essence à quatre et six cylindres, offrant des puissances allant de 90 à 218 chevaux. Grâce à sa fiabilité et ses performances, la BMW 5 E28 est devenue populaire auprès des conducteurs recherchant une combinaison de confort et de caractère sportif.
Schéma de la boîte à fusibles BMW 5 E28
Cette page présente le schéma de la boîte à fusibles pour la BMW 5 E28, essentiel pour l’entretien correct du système électrique du véhicule. La boîte à fusibles de ce modèle est généralement située dans le compartiment moteur, près de la batterie, et une autre peut être placée à l’intérieur du véhicule. Les schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fiabilité du véhicule, il est donc important de vérifier régulièrement son état et son fonctionnement.
