Jaguar X-Type (2001-2009) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Jaguar X-Type (2001–2009), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Jaguar X-Type (2004 – 2009) – schéma de la boîte à fusibles
Année de fabrication : 2001, 2002, 2003.
Boîte à fusibles dans le compartiment moteur
| Numéro | Ampérage [A] | Description |
| F1 | 20 | Phare, relais de lumière à haute intensité (HID) |
| F2 | 50 | Alimentation du relais de démarrage |
| F3 | 60 | ABS |
| F4 | 30 | Relais de chauffage de la lunette arrière, rétroviseurs chauffants |
| F5 | 30 | Pompe à vide auxiliaire, module de commande de transmission |
| F6 | 30 | Relais de ventilateur de chauffage |
| F7 | 50 | Alimentation de la boîte à fusibles de l’habitacle |
| F8 | 80 | Module de ventilateur |
| F9 | 50 | Relais d’alimentation du système de gestion moteur, lave-phares |
| F10 | 20 | Relais de lave-phares |
| F11 | — | — |
| F12 | — | — |
| F13 | 30 | Pare-brise chauffant côté droit |
| F14 | — | — |
| F15 | 30 | Pare-brise chauffant côté gauche |
| F 16 | 20 | Phare de croisement côté gauche, feux de jour (DTRL), feux automatiques |
| F17 | 20 | Phares de croisement côté droit, feux HID |
| F18 | 20 | Alimentation du moteur du papillon des gaz (2,5L et 3,0L), pompe à carburant (2,0L) |
| F19 | 15 | 2002-2003 : Pompe de lave-glace, système de détection de pluie |
| F20 | 5 | Affichage de navigation |
| F21 | 15 | Feux de position (stationnement) |
| F22 | 20 | Relais d’accessoires |
| F23 | 10 | Relais d’embrayage du compresseur de climatisation |
| F24 | 15 | Alimentation du verrouillage des portes |
| F25 | 15 | Clignotants (GEM) |
| F26 | 15 | Relais de klaxon |
| F27 | 10 | Module de commande de transmission, relais de transition |
| F28 | 30 | 2001-2002 : Interrupteur d’allumage |
| 15 | 2002-2003 : Interrupteur d’allumage | |
| F29 | 30 | Moteur de démarrage |
| F30 | 30 | Prises d’accessoires |
| F31 | 10 | Bobine de relais de gestion moteur |
| F32 | 5 | Contrôle du fonctionnement du moteur |
| F33 | 20 | 2001 : Relais du moteur du corps de papillon |
| F34 | — | — |
| F35 | — | Relais de diode EMS |
| F36 | 10 | Valve de purge du réservoir, valve de coupure du réservoir, débitmètre d’air, relais du moteur du corps de papillon, bobine de relais d’essuie-glace, bobine de relais de climatisation, module de régulateur de vitesse |
| F37 | 15 | Système de gestion moteur, régulateur de vitesse du ventilateur, régulateur de vitesse |
| F38 | 30 | Chauffages de sonde à oxygène |
| F39 | 5 | Valves d’admission variables |
| F40 | 15 | 2002-2003 : Module de commande de transmission automatique |
| F41 | 10 | Injecteurs |
| F42 | 30 | Chauffages de sonde lambda B |
| Relais | ||
| R1 | 40 | Essuie-glaces |
| R2 | 70 | Pare-brise chauffant |
| R3 | 20 | Klaxon |
| R4 | 20 | Accessoires |
| R5 | 20 | Lave-phares |
| R6 | 20 | Embrayage du compresseur de climatisation |
| R7 | 70 | Système de gestion moteur |
| R8 | 20 | Module de commande de transmission |
| R9 | 40 | Phare de route/HID |
| R10 | 40 | Moteur de démarrage |
| R11 | 20 | Moteur du corps de papillon (2,5/3,0L), pompe à carburant (2,0L) |

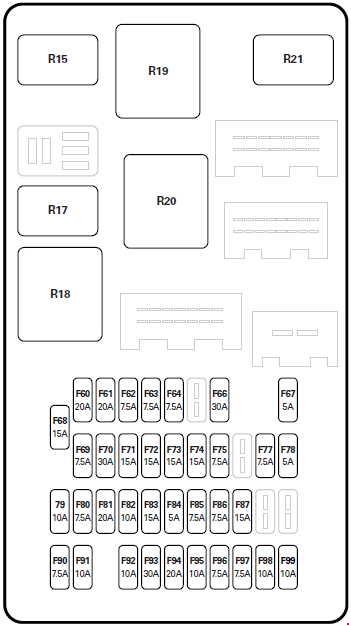

Boîte à fusibles dans l’habitacle
| Numéro | Ampérage [A] | Description |
| F60 | 20 | Vitres électriques côté gauche |
| F61 | 20 | Vitres électriques côté droit |
| F62 | 10 | 2001 : Feux de brouillard arrière |
| 7,5 | 2002-2003 : Feux de brouillard arrière | |
| F63 | 10 | 2001 : Feu de position avant droit, feux de position latéraux, feux arrière |
| 7,5 | 2002-2003 : Feu de position avant droit, feux de position latéraux, feux arrière | |
| F64 | 10 | 2001 : Côté gauche – feu de position avant, feux de position latéraux, feux arrière |
| 7,5 | 2002-2003 : Côté gauche – feu de position avant, feux de position latéraux, feux arrière | |
| F65 | — | — |
| F66 | 30 | Interrupteurs de siège gauche, module de chauffage, pompe lombaire (2002-2003) |
| F67 | 5 | Indicateur d’état d’urgence de la batterie, relais de transition, relais HID/dip, contrôle de la pompe à vide supplémentaire, module de commande de transmission automatique (2002-2003) |
| F68 | 15 | Allume-cigare |
| F69 | 10 | Affichage télématique (2002-2003), lecteur CD, module d’antenne, module de navigation, VICS (Japon), tuner (2001), module vocal (2001-2002), assistance au stationnement, système audio premium 1, casque téléphonique, module d’alimentation téléphonique, tableau de bord, module PATS. |
| F70 | 30 | Interrupteurs de siège droit, module de chauffage, pompe lombaire (2002-2003) |
| F71 | 15 | VICS (Japon), module vocal, émetteur-récepteur téléphonique, casque téléphonique |
| F72 | 15 | Radio, lecteur CD, module de contrôle électronique de navigation, port de diagnostic Jaguar/port OBD2 |
| F73 | 15 | Module/unité de toit ouvrant |
| F74 | 15 | Tableau de bord, amplificateur ICE premium |
| F75 | 10 | 2001 : Rétroviseur rabattable, signal acoustique, ECU de climatisation |
| 7,5 | 2002-2003 : Module de rétroviseurs rabattables, signal acoustique, climatisation EC | |
| F76 | — | — |
| F77 | 10 | 2001 : Pompe de lave-glace, capteur de pluie |
| 7,5 | 2002-2003 : Modules de sièges chauffants gauche et droit | |
| F78 | 5 | Alimentation du téléphone, Jaguar Telematics (2001-2002) |
| F79 | 10 | Feux arrière, interrupteur de feux arrière, assistance au stationnement en marche arrière, rétroviseur électrochrome, tableau de bord ; |
| F80 | 10 | 2001 : Frein de stationnement, interrupteur de chauffage, OBD2, relais de ventilateur |
| 7,5 | 2002-2003 : Frein de stationnement, interrupteur de chauffage, OBD2, relais de ventilateur | |
| F81 | 20 | Module de commande de pompe à carburant (2,5/3,0L), relais de pompe à carburant (2,0L) |
| F82 | 20 | 2001 : Feux arrière de transmission manuelle, direction assistée variable, alternateur, TCM |
| 10 | 2002-2003 : Servodirection variable, alternateur. Transmission manuelle uniquement : (feux de recul, interrupteur de feux de recul, assistance au stationnement en marche arrière, rétroviseur électrochrome, tableau de bord) | |
| F83 | 10 | 2001 : Modules de sièges chauffants gauche et droit |
| F84 | 5 | Tableau de bord, éclairage de l’airbag passager, capteur de poids de siège |
| F85 | 10 | 2001 : Feu de route droit |
| 7,5 | 2002-2003 : Feu de route droit | |
| F86 | 10 | 2001 : Feu de route gauche |
| 7,5 | 2002-2003 : Feu de route gauche | |
| F87 | 15 | Feux de brouillard avant, interrupteur principal des feux |
| F88 | — | — |
| F89 | — | — |
| F90 | 15 | 2001 : Feux de freinage, régulateur de vitesse |
| 7,5 | 2002-2003 : Feux de freinage, régulateur de vitesse | |
| F91 | 10 | Toit ouvrant, rétroviseur électrochrome, vitres électriques, rétroviseurs électriques (2002-2003) |
| F92 | 10 | Interrupteur de régulateur de vitesse de transmission manuelle, bobines d’allumage, interrupteur rotatif de transmission automatique |
| F93 | 30 | Essuie-glaces |
| F94 | 20 | Module HID |
| F95 | 10 | Module d’airbags |
| F96 | 10 | 2001 : Module ABS |
| 7,5 | 2002-2003 : Module ABS | |
| F97 | 10 | 2001 : Éclairage de la boîte à gants, éclairage du tableau de bord, éclairage de la plaque d’immatriculation |
| 7,5 | 2002-2003 : Éclairage de la boîte à gants, éclairage du tableau de bord, éclairage de la plaque d’immatriculation | |
| F98 | 10 | Chauffages de rétroviseurs |
| F99 | 10 | Éclairage du coffre, éclairage de l’espace pour les pieds, éclairage de flaque, éclairage du miroir de courtoisie, éclairage intérieur, unité de commande de climatisation, console de pavillon. |
| Relais | ||
| R15 | 20 | Relais de feux de route/feux de brouillard avant |
| R16 | 20 | — |
| R17 | 20 | Feux de recul |
| R18 | 70 | Relais d’allumage |
| R19 | 40 | Relais de lunette arrière chauffante |
| R20 | 40 | Relais de ventilateur |
| R21 | 20 | Relais d’économie de batterie |
Jaguar X-Type (2004 – 2009) – schéma de la boîte à fusibles
Année de fabrication : 2004, 2005, 2006, 2007, 2008, 2009.
Boîte à fusibles dans le compartiment moteur
| Numéro | Ampérage [A] | Description |
| F1 | 10 | Phare de croisement droit |
| F2 | 15 | Feux de brouillard avant, interrupteur principal des phares |
| F3 | 20 | Klaxon (diesel uniquement) |
| F4 | 10 | Faisceau principal gauche |
| F5 | 10 | Embrayage du compresseur de climatisation |
| F6 | 7,5 | Alternateur (essence uniquement) |
| F7 | 5 | Bobine de relais de chauffage alimenté au carburant (diesel uniquement) |
| F8 | 30 | Interrupteur d’essuie-glace |
| F9 | 30 | Interrupteur d’essuie-glace, pompe de lave-glace, moteur d’essuie-glace |
| F10 | 15 | Bobines d’allumage (essence uniquement) |
| F11 | 15 | Module de commande de transmission automatique |
| F12 | 7,5 | Bobine de relais de chauffage auxiliaire (diesel uniquement) |
| F13 | 5 | Système de contrôle de traction (2004-2007), système de freinage antiblocage (ABS), système de contrôle dynamique de stabilité (DSC) |
| F14 | 30 | Pare-brise chauffant côté gauche |
| F15 | 30 | Pare-brise chauffant côté droit |
| F 16 | 5 | Réglage de la vitesse des ventilateurs de radiateur |
| F17 | 10 | Injecteurs de carburant (essence uniquement) Recirculation des gaz d’échappement, contrôle du turbocompresseur à géométrie variable (diesel uniquement) |
| F18 | 10 | Valve de purge du réservoir, débitmètre d’air, valve de réglage d’admission, valve de coupure du réservoir, module de vide (essence uniquement). Module de régulateur de vitesse (essence 2,0 l uniquement) Bobine de relais de bougies de préchauffage (diesel uniquement) |
| F19 | 10 | Module de commande moteur (essence uniquement) Relais du moteur du corps de papillon (2,5 l et 3,0 l) Relais de pompe à carburant (essence 2,0 l) |
| F20 | 30 | Chauffages de sonde lambda B (essence uniquement) |
| 7,5 | Valve d’admission | |
| F21 | 30 | Chauffages de sonde lambda A (essence uniquement) |
| 15 | Débitmètre d’air, module de commande moteur (diesel uniquement) | |
| F22 | 60 | Bougies de préchauffage (diesel uniquement) |
| F23 | — | — |
| F24 | 30 | Pompe de lave-glace |
| F25 | — | — |
| F26 | — | — |
| F27 | 15 | Relais de transition, module de vide, dispositif de signalisation acoustique alimenté par batterie |
| F28 | — | — |
| F29 | 20 | Phare de croisement gauche, interrupteur principal des phares (phares automatiques), réglage des phares, tableau de bord |
| 10 | Phare de croisement gauche, interrupteur principal des phares (lampes automatiques), réglage des phares, tableau de bord (pour les modèles diesel non équipés de phares HID) | |
| F30 | 20 | Phare de croisement droit |
| 10 | Phares de croisement droit (pour les modèles diesel non équipés de phares HID) | |
| F31 | 15 | Chauffage au carburant (diesel uniquement) |
| F32 | 15 | Module de commande de transmission automatique |
| F33 | — | — |
| F34 | 30 | Électroaimant du démarreur |
| F35 | 5 | Bobine de relais d’allumage |
| F36 | 5 | Module de commande moteur (essence uniquement) |
| 7,5 | Module de commande moteur, capteur de batterie pour alternateur (diesel uniquement) | |
| F37 | — | — |
| F38 | 20 | Klaxon (essence uniquement) |
| 30 | Chauffage auxiliaire (diesel uniquement) | |
| Relais | ||
| R1 | Phares de croisement / relais de feux de brouillard avant | |
| R2 | Relais de klaxon | |
| R3 | Relais d’embrayage du compresseur de climatisation | |
| R4 | Relais du moteur d’essuie-glace de pare-brise | |
| R5 | Relais d’allumage de la boîte à fusibles de distribution d’alimentation | |
| R6 | Relais de chauffage de pare-brise | |
| R7 | Relais de commande EMS | |
| R8 | Relais de pompe Powerwash | |
| R9 | — | |
| R10 | Relais de bougie d’allumage | |
| R11 | Relais de phares de croisement | |
| R12 | Relais du démarreur (relais PCB non utilisable) | |
| R13 | Relais d’allumage secondaire (relais PCB non utilisable) | |
| R14 | Non utilisé (relais PCB non utilisable) | |
| R15 | Relais de chauffage auxiliaire 1 (relais sur circuit imprimé non utilisable) | |
Boîte à fusibles dans l’habitacle
| Numéro | Ampérage [A] | Description |
| F1 | — | — |
| F2 | 10 | Tableau de bord, rétroviseur électrochrome, interrupteur de feux de recul, feux de recul |
| F3 | 30 | Moteurs de réglage du siège passager |
| F4 | 20 | Connexions d’accessoires |
| F5 | 20 | Été : Essuie-glace arrière |
| F6 | — | — |
| F7 | 10 | Diagnostic embarqué, modules de sièges avant chauffants, système de détection de pluie, JaguarVoice |
| F8 | 20 | Modules de sièges avant chauffants |
| F9 | 10 | Fonction de mémoire du siège conducteur |
| F10 | 15 | Module de toit ouvrant, antenne SRX |
| F11 | 20 | Moteurs électriques de vitres gauches (avant et arrière) |
| F12 | 10 | VICS (Japon), Jaguar Voice |
| F13 | — | — |
| F14 | 30 | Écran arrière chauffant |
| F15 | 10 | Rétroviseurs latéraux chauffants |
| F 16 | 30 | Moteurs de réglage du siège conducteur |
| F17 | 20 | Module de commande de pompe à carburant et relais |
| F18 | 15 | Été : prise d’accessoires arrière |
| F19 | 30 | Module d’attelage, prise d’accessoires arrière (break uniquement) |
| F20 | 30 | Amplificateur Premium ICE |
| F21 | 20 | Moteurs électriques de vitres droites (avant et arrière) |
| F22 | 15 | Module de verrouillage des portes |
| F23 | 20 | Été : Pompe de lave-glace arrière |
| F24 | 20 | Pompe de liquide de lave-glace |
| F25 | 5 | Diagnostic embarqué |
| F26 | 10 | Interrupteur d’embrayage du régulateur de vitesse pour transmission manuelle, interrupteur rotatif |
| F27 | 5 | Écran tactile |
| F28 | 15 | Prises d’accessoires avant et arrière |
| F29 | 7,5 | Feux de brouillard arrière |
| F30 | 5 | Téléphone portable, PSE |
| F31 | 15 | Clé de contact |
| F32 | 5 | Diagnostic embarqué |
| F33 | 5 | Assistance au stationnement |
| F34 | 10 | Interrupteur de recul |
| F35 | 15 | Module d’alimentation de direction |
| F36 | 20 | Relais du moteur du corps de papillon (2,5L et 3,0L). Pompe à carburant (essence 2.0L uniquement) |
| F37 | 30 | Moteur de ventilateur de climatisation |
| F38 | 15 | Interrupteur de lumière extérieure |
| F39 | 10 | Module HID, ECU de climatisation, bobine de relais du moteur de ventilateur |
| F40 | 5 | Module de toit ouvrant, rétroviseur électrochrome, moteurs et interrupteurs de vitres électriques |
| F41 | 5 | Éclairage de l’airbag passager, capteur de poids du siège passager |
| F42 | 5 | Module d’assistance à la direction |
| F43 | 10 | Panneau d’instruments, affichage télématique, unité principale ICE, module d’antenne, VICS (Japon), système de navigation, assistance au stationnement, JaguarVoice, téléphone de voiture, bobine de relais d’accessoires |
| F44 | 15 | Module ECU de navigation, lecteur CD, unité principale ICE |
| F45 | 10 | Régulateur de climatisation |
| F46 | 7,5 | Rétroviseurs latéraux rabattables électriquement |
| F47 | 7,5 | Feux de position côté gauche (stationnement) |
| F48 | 7,5 | Feux de position côté droit (stationnement) |
| F49 | 10 | ECU de climatisation, éclairage intérieur de l’habitacle, console de pavillon, capteur de véhicule |
| F50 | 5 | Module de commande de transmission automatique |
| F51 | 7,5 | Interrupteur d’embrayage du régulateur de vitesse pour transmission manuelle, interrupteur de frein |
| F52 | 15 | Alimentation d’allumage du module d’airbag Allume-cigare |
| F53 | 10 | Alimentation d’allumage du module d’airbag |
| F54 | 5 | Alimentation d’allumage du panneau d’instruments |
| F55 | 5 | Éclairage de la plaque d’immatriculation, éclairage de la boîte à gants, tableau de bord |
| F56 | — | — |
| Relais | ||
| R1 | Module de rétroviseur rabattable | |
| R2 | Relais d’accessoires | |
| R3 | Été : Relais du moteur d’essuie-glace arrière | |
| R4 | Relais du moteur de ventilateur | |
| R5 | Relais d’allumage de la boîte à fusibles passager | |
| R6 | Relais de lunette arrière chauffante | |
| R7 | Relais du moteur du corps de papillon (2,5 l, 3,0 l) (les relais sur carte imprimée ne sont pas utilisables) Relais de pompe à carburant (2,0 l) (les relais sur carte imprimée ne sont pas utilisables) |
|
| R8 | Non utilisé (les relais PCB ne sont pas utilisables) | |
| R9 | Relais de feux de recul (les relais sur carte imprimée ne sont pas utilisables) | |
| R10 | Relais d’économie de batterie (les relais PCB ne sont pas utilisables) | |
À propos de la Jaguar X-Type (2001-2009)
La Jaguar X-Type, produite de 2001 à 2009, était la tentative de la marque Jaguar d’entrer dans le segment des voitures de luxe compactes. Ce modèle était disponible en berline et en break, offrant un design élégant et un intérieur confortable, typique de la marque Jaguar. La X-Type était équipée de diverses motorisations, y compris des moteurs essence de 2.0 à 3.0 litres et des moteurs diesel de 2.0 et 2.2 litres. La transmission intégrale était disponible pour certaines versions, ce qui augmentait ses capacités sur différents types de surfaces. Grâce à la combinaison de performances et de luxe, la Jaguar X-Type a gagné la faveur de nombreux conducteurs.
Schéma de la boîte à fusibles Jaguar X-Type
Cette page présente le schéma de la boîte à fusibles pour le modèle Jaguar X-Type, essentiel pour l’entretien et les réparations corrects des systèmes électriques du véhicule. La boîte à fusibles de ce modèle est située à plusieurs endroits, y compris sous le capot et à l’intérieur du véhicule, généralement sous le tableau de bord ou dans le coffre. Les schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour un fonctionnement sûr et fiable du véhicule.
