BMW X1 II F48 (2016-2021) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la BMW X1 (F48) 2016-2021, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
BMW X1 II (F48) – schéma de la boîte à fusibles
Année de production : 2016, 2017, 2018, 2019, 2020, 2021.

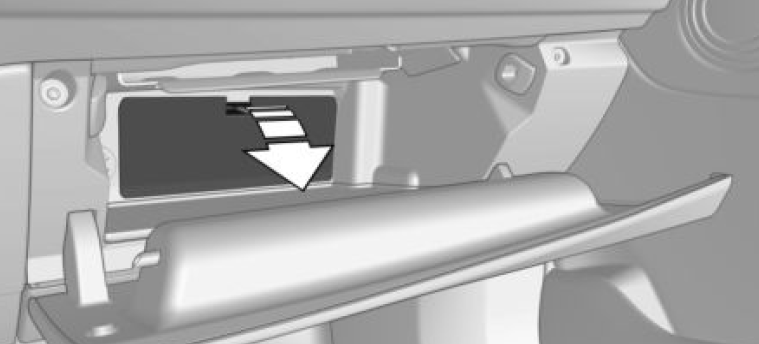

Emplacement de la boîte à fusibles dans la boîte à gants
Abaissez le couvercle, voir la flèche.
Vous trouverez la description des symboles à la fin de l’article !
Symboles et numéros de fusibles
Numéros de fusibles liés à la signification du fusible.

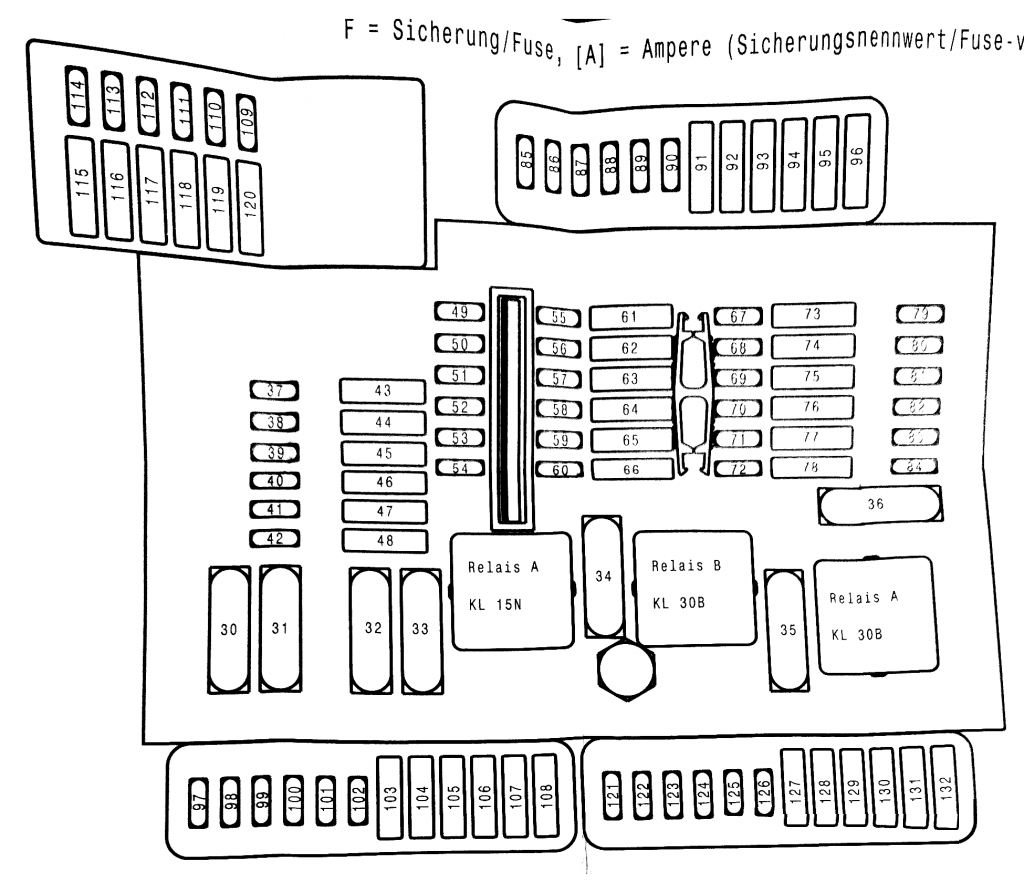

Schéma de la boîte à fusibles
| Fusible | Numéro |
|---|---|
| Fusible | Numéro |
| 30 | – |
| 31 | 50 |
| 32 | 40 |
| 33 | – |
| 34 | 40 |
| 35 | 50 |
| 36 | – |
| 37 | 5 |
| 38 | 5 |
| 39 | 5 |
| 40 | 5 |
| 41 | 5 |
| 42 | 5 |
| 43 | 30 |
| 44 | – |
| 45 | 40 |
| 46 | 5 |
| 47 | 30 |
| 48 | 30 |
| 49 | 5 |
| 50 | 5 |
| 51 | 5 |
| 52 | 5 |
| 53 | 5 |
| 54 | 5 |
| 55 | 5 |
| 56 | 5 |
| 57 | – |
| 58 | 10 |
| 59 | 5 |
| 60 | 5 |
| 61 | 20 |
| 62 | 5 |
| 63 | 20 |
| 64 | – |
| 65 | 20 |
| 66 | 20 |
| 67 | 7,5 |
| 68 | 5 |
| 69 | 7,5 |
| 70 | 5 |
| 71 | 7,5 |
| 72 | 5 |
| 73 | 10 |
| 74 | 5 |
| 75 | 10 |
| 76 | 5 |
| 77 | – |
| 78 | 15 |
| 79 | 5 |
| 80 | 5 |
| Fusible | Numéro |
|---|---|
| 81 | 15 |
| 82 | 5 |
| 83 | 7,5 |
| 84 | 5 |
| 85 | 5 |
| 86 | – |
| 87 | – |
| 88 | – |
| 89 | 5 |
| 90 | 5 |
| 91 | 15 |
| 92 | 10 |
| 93 | 15 |
| 94 | 20 |
| 95 | 30 |
| 96 | 10 |
| 97 | – |
| 98 | – |
| 99 | – |
| 100 | 5 |
| 101 | 5 |
| 102 | 15 |
| 103 | 20 |
| 104 | 20 |
| 105 | – |
| 106 | – |
| 107 | 40 |
| 108 | – |
| 109 | 5 |
| 110 | 5 |
| 111 | 5 |
| 112 | – |
| 113 | 10 |
| 114 | – |
| 115 | 5 |
| 116 | – |
| 117 | – |
| 118 | – |
| 119 | 20 |
| 120 | 20 |
| 121 | – |
| 122 | 5 |
| 123 | 5 |
| 124 | 10 |
| 125 | 10 |
| 126 | – |
| 127 | 30 |
| 128 | 30 |
| 129 | 30 |
| 130 | 10 |
| 131 | 30 |
| 132 | 20 |

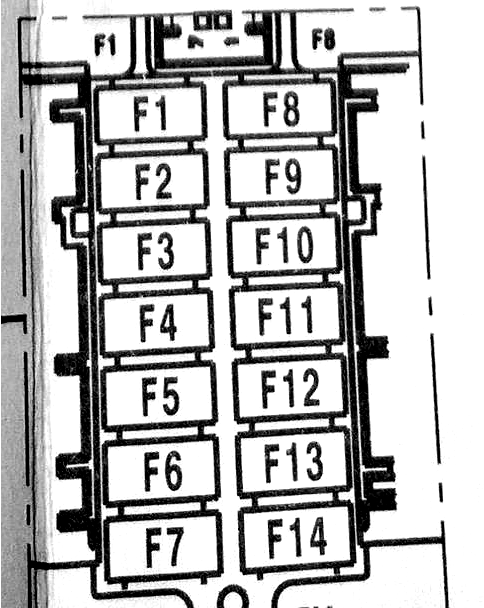

Schéma BDC (Unité de contrôle de la carrosserie)
| Fusible | Ampérage [A] |
|---|---|
| 1 | 30 |
| 2 | 30 |
| 3 | 20 |
| 4 | 30 |
| 5 | 30 |
| 6 | 30 |
| 7 | 20 |
| 8 | – |
| 9 | 5 |
| 10 | 7,5 |
| 11 | 7,5 |
| 12 | 5 |
| 13 | 15 |
| 14 | 15 |

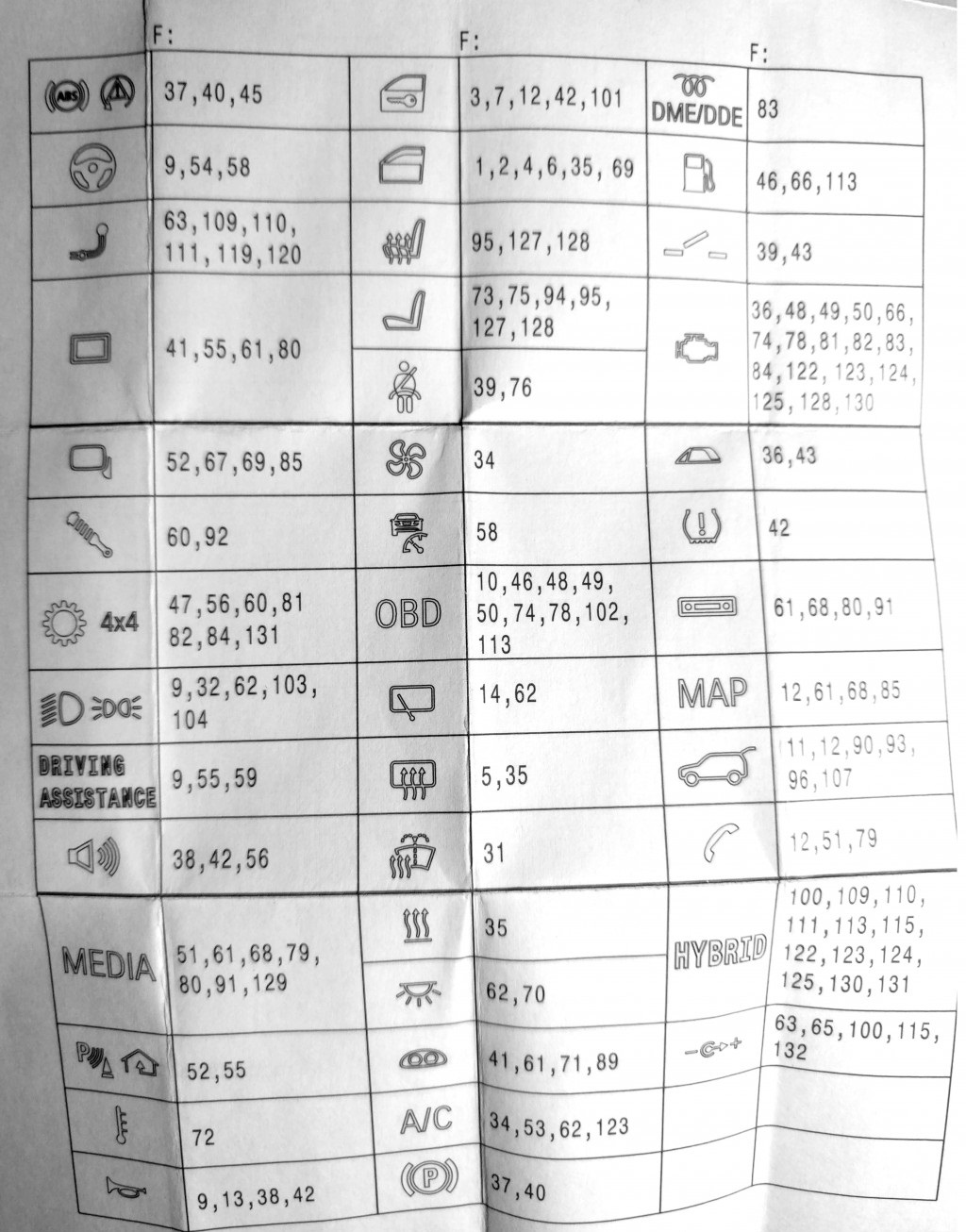

Signification des symboles de fusibles BMW
La liste sera constamment mise à jour. Si vous avez des suggestions, laissez un commentaire ou écrivez un e-mail !
| Numéro | Symbole | Description |
| 1 |  |
ABS (système de prévention du blocage des roues au freinage), DSC (contrôle dynamique de la stabilité) |
| 2 |  |
Module de contrôle de la fonction de la colonne de direction |
| 3 |  |
Module de remorque, attelage |
| 4 |  |
Affichage tête haute (HUD) |
| 5 |  |
Système START-STOP |
| 6 |  |
Rétroviseurs électriques |
| 7 |  |
Suspension pneumatique |
| 8 |  |
Boîte de vitesses ; DSC – contrôle dynamique de la stabilité ;
SMG – boîte de vitesses manuelle séquentielle. |
| 9 |  |
Phares ; Capteur de pluie ;
Capteur de lumière ; Contrôle électronique de la hauteur de direction. |
| 10 |  |
Module d’éclairage |
| 11 |  |
Changeur de CD ; Module Can Gateway. |
| 12 |  |
Alarme |
| 13 |   |
Capteurs de stationnement / Home link (ouvre-porte de garage) |
| 14 |  |
Ventilateur électrique |
| 15 |  |
Klaxon |
| 16 |  |
Module de porte ; Verrouillage automatique silencieux. |
| 17 |  |
Vitres électriques |
| 18 |  |
Sièges chauffants |
| 19 |  |
Réglage des sièges |
| 20 |  |
Ceintures de sécurité |
| 21 |  |
OBD |
| 22 |  |
Chauffage ;Chauffage autonome pour le stationnement.
Chauffage du pare-brise. |
| 23 |  |
Régulateur de vitesse |
| 24 |  |
Relais d’essuie-glace arrière |
| 25 |  |
Dégivrage de la lunette arrière (chauffage de la lunette arrière) |
| 26 |  |
Chauffage du liquide lave-glace |
| 27 |  |
Ventilateur |
| 28 |  |
Éclairage intérieur |
| 29 |  |
Tableau de bord ; Odomètre |
| 30 |   |
Système de climatisation |
| 31 | DDE | Électronique numérique diesel (DDE) |
| 32 |  |
Relais de pompe à carburant ; Contrôle de la pompe à carburant. |
| 33 |  |
DME – Électronique numérique du moteur ; Module de tension intégré – IVM. |
| 34 |  |
BDC (Contrôleur de domaine de carrosserie) |
| 35 |  |
Amplificateur HiFi ; Tuner TV ;
Module vidéo. Radio (?). |
| 36 |  |
Contrôle de la pression des pneus RDV |
| 37 |  |
Lave-glace avant |
| 38 |  |
Système de lave-phares |
| 39 |  |
Toit ouvrant ; Toit panoramique ;
Module supérieur de cabriolet. |
| 40 |  |
Téléphone |
| 41 |  |
Module supérieur de cabriolet ; Relais de cabriolet. |
| 42 |  |
Allume-cigare avant et arrière ; Prise 12V ;
Prise de charge de la boîte à gants (12V). |
| 43 |  |
Frein de stationnement |
| 44 |  |
Verrouillage du couvercle de coffre (hayon arrière) ; Verrouillage automatique du hayon arrière. |
| 45 |  |
Pare-soleil électriques arrière (pour BMW F60 M5) |
| 46 |  |
Système de conduite dynamique |
| 47 |  |
Quatre roues motrices |
| 48 |  |
SYSTÈME START-STOP |
| 49 |  |
Assistant de conduite |
| 50 |  |
Système hybride |
| 51 |  |
Système audio |
| 52 |  |
Rétroviseur électrochrome |
| 53 |  |
Relais de compresseur de suspension pneumatique |
