BMW X5 G05 (2018-2021…) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la BMW X5 (G05) 2018-2021…, vous obtiendrez des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
BMW X5 G05 – schéma de la boîte à fusibles
Année de production : 2018, 2019, 2020, 2021.
Les fusibles de l’allume-cigare (prise de courant) de la BMW X5 G05 sont les fusibles F46, F218, F273 dans la boîte à fusibles.

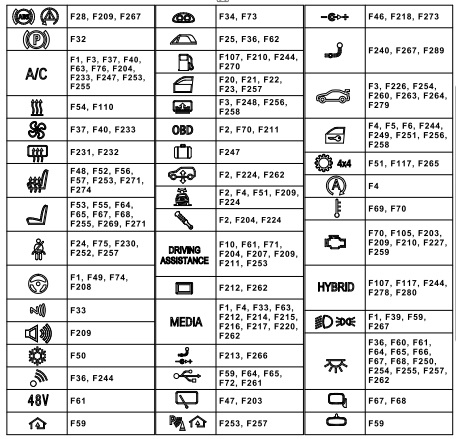

Affectation des fusibles et symboles
Les boîtes à fusibles de la BMW X5 G05 sont situées dans le compartiment de chargement et dans l’habitacle. Les numéros de fusibles sont liés à la signification du fusible.
Vérifier la signification des symboles BMW (lien)

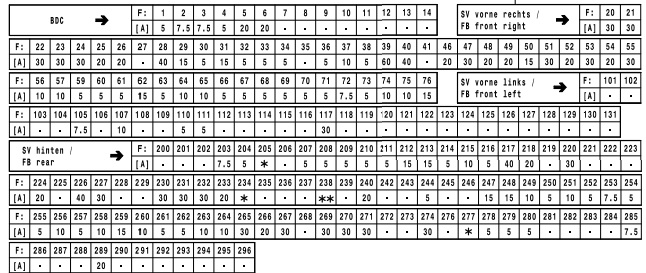

Ampérages
- BDC
- Boîte à fusibles avant droite
- Boîte à fusibles avant gauche
- Boîte à fusibles arrière

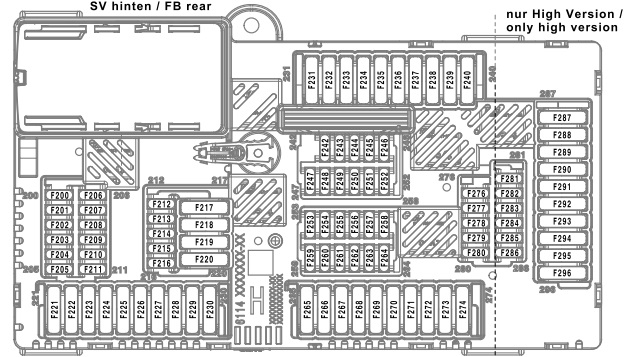

Boîte à fusibles arrière

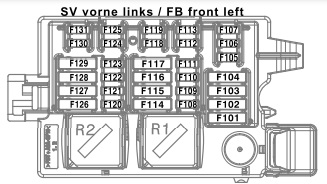

Boîte à fusibles avant gauche

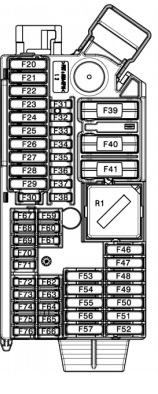

Boîte à fusibles avant droite
Contrôleur Body Domain Controller
BDC
Signification des symboles de fusibles BMW
La liste sera régulièrement mise à jour. Si vous avez des suggestions, laissez un commentaire ou écrivez un e-mail !
| Numéro | Symbole | Description |
| 1 |  |
ABS (système de prévention du blocage des roues au freinage), DSC (contrôle dynamique de la stabilité) |
| 2 |  |
Module de contrôle de la fonction de la colonne de direction |
| 3 |  |
Module de remorque, attelage |
| 4 |  |
Affichage tête haute (HUD) |
| 5 |  |
Système START-STOP |
| 6 |  |
Rétroviseurs électriques |
| 7 |  |
Suspension pneumatique |
| 8 |  |
Boîte de vitesses ; DSC – contrôle dynamique de la stabilité ;
SMG – boîte de vitesses séquentielle manuelle. |
| 9 |  |
Phares ; Capteur de pluie ;
Capteur de lumière ; Contrôle électronique de la hauteur de caisse. |
| 10 |  |
Module d’éclairage |
| 11 |  |
Changeur de CD ; Module Can Gateway. |
| 12 |  |
Alarme |
| 13 |   |
Capteurs de stationnement / Home link (ouvre-porte de garage) |
| 14 |  |
Ventilateur électrique |
| 15 |  |
Klaxon |
| 16 |  |
Module de porte ; Fermeture automatique silencieuse. |
| 17 |  |
Vitres électriques |
| 18 |  |
Sièges chauffants |
| 19 |  |
Réglage des sièges |
| 20 |  |
Ceintures de sécurité |
| 21 |  |
OBD |
| 22 |  |
Chauffage ; Chauffage autonome.
Chauffage du pare-brise. |
| 23 |  |
Régulateur de vitesse |
| 24 |  |
Relais d’essuie-glace arrière |
| 25 |  |
Dégivrage de la lunette arrière (chauffage de la lunette arrière) |
| 26 |  |
Chauffage du liquide lave-glace |
| 27 |  |
Ventilateur |
| 28 |  |
Éclairage intérieur |
| 29 |  |
Tableau de bord ; Odomètre |
| 30 |   |
Installation de climatisation |
| 31 | DDE | Électronique numérique diesel (DDE) |
| 32 |  |
Relais de pompe à carburant ; Contrôle de la pompe à carburant. |
| 33 |  |
DME – Électronique numérique du moteur ; Module de tension intégré – IVM. |
| 34 |  |
BDC (Contrôleur Body Domain Controller) |
| 35 |  |
Amplificateur HiFi ; Tuner TV ;
Module vidéo. Radio (?). |
| 36 |  |
Contrôle de la pression des pneus RDV |
| 37 |  |
Lave-glace avant |
| 38 |  |
Installation de lave-phares |
| 39 |  |
Toit ouvrant ; Toit panoramique ;
Module supérieur de cabriolet. |
| 40 |  |
Téléphone |
| 41 |  |
Module supérieur de cabriolet ; Relais de cabriolet. |
| 42 |  |
Allume-cigare avant et arrière ; Prise 12V ;
Prise de charge du compartiment (12V). |
| 43 |  |
Frein de stationnement |
| 44 |  |
Verrouillage du coffre (porte arrière) ; Verrouillage automatique de la porte arrière. |
| 45 |  |
Pare-soleil électriques arrière (pour BMW F60 M5) |
| 46 |  |
Système de transmission dynamique |
| 47 |  |
Quatre roues motrices |
| 48 |  |
SYSTÈME START-STOP |
| 49 |  |
Assistant de direction |
| 50 |  |
Système hybride |
| 51 |  |
Système audio |
| 52 |  |
Rétroviseur électrochrome |
| 53 |  |
Relais du compresseur d’amortisseur pneumatique |
À propos de la BMW X5 G05 (2018-2021…)
La BMW X5 G05, présentée en 2018, est un SUV de luxe qui allie élégance et performance. Ce modèle est connu pour son design moderne, ses fonctionnalités technologiques avancées et son haut niveau de confort. La BMW X5 G05 offre diverses options de motorisation, y compris des variantes essence, diesel et hybrides, qui offrent des performances et une efficacité exceptionnelles. L’intérieur du véhicule est équipé des dernières technologies, telles que des tableaux de bord numériques et des systèmes d’assistance à la conduite avancés, garantissant une conduite confortable et sûre.
Schéma de la boîte à fusibles BMW X5 G05
Cette page présente le schéma de la boîte à fusibles de la BMW X5 G05, indispensable pour l’identification et l’entretien des systèmes électriques du véhicule. Les emplacements typiques de la boîte à fusibles dans ce modèle incluent le compartiment moteur et l’intérieur du véhicule, par exemple dans la zone du tableau de bord. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fiabilité du véhicule.
