Audi S4 8V (2013) – Boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Audi S4 8V (2013), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

Audi S4 8V (2013) – schéma des fusibles

Année de fabrication : 2013.

Le fusible de l’allume-cigare (prise de courant) de l’Audi S4 (2013) est le fusible 2 du panneau de fusibles C (marron).

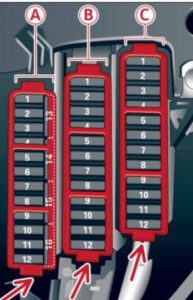

Tableau de bord (côté conducteur)

Panneau de fusibles A (noir)

Numéro	Description	Amp [A]
1	Contrôle dynamique	5
2	Module de commande ESC	5
3	Capteur de pression du système de climatisation ; Frein de stationnement électromécanique ; Homelink ; Rétroviseur à atténuation automatique ; Capteur de qualité de l’air / air extérieur ; Bouton ESC.	5
4	–	–
5	Régulation du son de l’actionneur / son d’échappement	5/15
6	Système de régulation du flux des phares / phares de virage	5 / 7,5
7	Phare (éclairage de virage)	7,5
8	Modules de commande (frein de stationnement électromécanique, amortisseur, quatre sports, attelage de remorque) ; Convertisseur DCDC.	5
9	Régulateur de vitesse adaptatif	5
10	Déplacement de la porte	5
11	Assistant latéral	5
12	Régulation du flux des phares ; Système de stationnement.	5
13	Airbag	5
14	Essuie-glace arrière (allroad)	15
15	Fusible auxiliaire (tableau de bord).	10
16	Fusible auxiliaire 15 (compartiment moteur).	40

Panneau de fusibles B (marron)

N°	Description	Amp [A]
1	–	–
2	Capteur de feu stop	5
3	Pompe à carburant	25
4	Capteur d’embrayage	5
5	Chauffage du siège gauche avec / sans ventilation du siège.	15/30
6	SORTIE	5
7	Klaxon	15
8	Porte avant gauche (commande de vitres, verrouillage centralisé, rétroviseur, interrupteur, éclairage).	30
9	Moteur d’essuie-glace	30
10	SORTIE	25
11	Modèles à deux portes : régulateur de vitre arrière gauche, Modèles à quatre portes : porte arrière gauche (régulateur de vitre, verrouillage centralisé, interrupteur, éclairage).	30
12	Capteur de pluie et de lumière	5

Panneau de fusibles C (rouge)

Numéro	Description	Amp [A]
1	–	–
2	–	–
3	Support lombaire	10
4	Contrôle dynamique	35
5	Éclairage intérieur (cabriolet)	5
6	Gicleurs de lave-glace ; Gicleurs de lave-phares	35
7	Module de commande du système électrique du véhicule 1.	20
8	Module de commande du système électrique du véhicule 1.	30
9	Moteur de régulateur de vitre arrière gauche (cabriolet) ; Toit ouvrant.	7,5/20
10	Module de commande du système électrique du véhicule 1.	30
11	Régulateur de vitre arrière droit (cabriolet) ; Moteur de pare-soleil.	7,5/20
12	Système d’alarme antivol	5

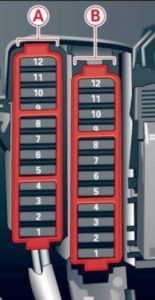

Tableau de bord (côté droit)

Support de fusibles A (noir)

N°	Description	Amp [A]
1	–	–
2	–	–
3	–	–
4	–	–
5	Module de commutateur de colonne de direction	5
6	–	–
7	Connecteur de diagnostic terminal 15	5
8	Porte (interface de diagnostic Databus).	5
9	Chauffage auxiliaire	5
10	–	–
11	–	–
12	–	–

Panneau de fusibles B (marron)

Numéro	Description	Amp [A]
1	Lecteur CD/DVD	5
2	Wi-Fi	5
3	MMI/Radio	5/20
4	Ensemble d’indicateurs	5
5	Passerelle (module de commande de l’ensemble d’indicateurs)	5
6	Verrouillage de l’allumage	5
7	Interrupteur d’éclairage	5
8	Ventilateur du système de climatisation	40
9	Verrouillage de la colonne de direction	5
10	Système de gestion de la climatisation	10
11	Connecteur de diagnostic terminal 30	10
12	Module de commutateur de colonne de direction	5

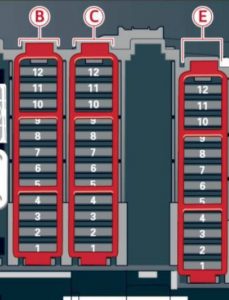

Compartiment à bagages

Panneau de fusibles B (noir)

N°	Description	Amp [A]
1	Module de commande du capot de coffre ; Module de commande d’alimentation supérieure (cabriolet).	30/10
2	Module de commande de remorque ou spoiler arrière rabattable (RS 5 Coupé).	15
3	Module de commande de remorque	20
4	Module de commande de remorque	20
5	Frein de stationnement électromécanique	5
6	Contrôle électronique de l’amortissement	15
7	Frein de stationnement électromécanique	30
8	Éclairage arrière extérieur	30
9	Quattro Sport	35
10	Éclairage arrière extérieur	30
11	Module de commande du système électrique du véhicule	20
12	Terminal 30	5

Panneau de fusibles C (marron)

Numéro	Description	Amp [A]
1	Module de commande du capot de coffre (allroad)	30
2	Tension 12 V ; Allume-cigare	20
3	Chemin du convertisseur DCDC 1	40
4	Chemin du convertisseur DCDC 2 ; Amplificateur DSP ; Radio.	40
5	Chauffage de l’habitacle supérieur droit (Cabriolet)	30
6	–	–
7	Frein de stationnement électromécanique	30
8	–	–
9	Porte avant droite (régulateur de vitre, verrouillage centralisé, rétroviseur, interrupteur, éclairage).	30
10	Chauffage de l’habitacle supérieur gauche (cabriolet)	30
11	Modèles à deux portes : régulateur de vitre arrière droit ; Modèles à quatre portes : porte arrière droite (régulateur de vitre, verrouillage centralisé, interrupteur, éclairage).	30
12	Préparation pour téléphone portable	5

Boîte à fusibles E (noir)

Numéro	Description	Amp [A]
1	Chauffage du siège avant droit	15
2	–	–
3	–	–
4	MMI	7,5
5	Radio	5
6	Caméra arrière	5
7	Chauffage de la lunette arrière (allroad)	30
8	Divertissement aux places arrière	5
9	–	–
10	–	–
11	–	–
12	–	–

À propos de l’Audi S4 8V (2013)

L’Audi S4 8V de 2013 est une berline sportive qui allie élégance et performance. Ce modèle est réputé pour son design dynamique et sa finition précise, caractéristiques de la marque Audi. Sous le capot se trouve un puissant moteur V6 de 3,0 litres, offrant des performances et une accélération impressionnantes. L’Audi S4 8V est équipée de technologies avancées, y compris le système quattro pour la transmission intégrale, garantissant une excellente traction et stabilité sur la route. L’intérieur du véhicule propose des matériaux luxueux et des fonctionnalités modernes qui augmentent le confort du conducteur et des passagers.

Schéma de la boîte à fusibles de l’Audi S4 8V

Cette page présente le schéma de la boîte à fusibles de l’Audi S4 8V, essentiel pour l’identification et l’entretien des composants électriques du véhicule. Les emplacements typiques de la boîte à fusibles dans ce modèle incluent le compartiment moteur et l’intérieur du véhicule, le plus souvent côté conducteur ou près du tableau de bord. Les diagrammes contiennent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de même valeur ampère afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour un fonctionnement sûr et fiable de votre Audi S4 8V.
