Audi A7 et S7 (2019-2020) – Boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles des Audi A7 et S7 (2019–2020), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

Audi A7 et S7 II (2019-2020) – schéma de la boîte à fusibles

Habitacle

Il y a deux barres de fusibles dans l’habitacle.

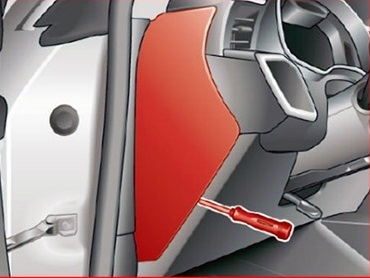

La première se trouve sur le côté gauche du tableau de bord.

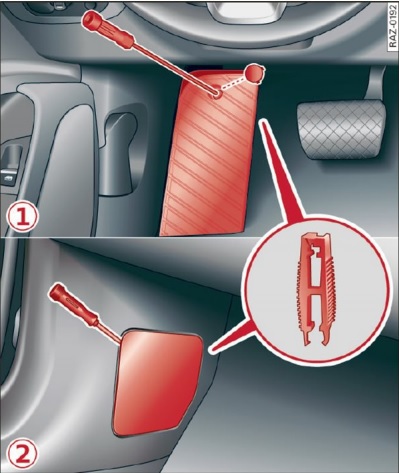

La seconde se trouve dans l’espace pour les pieds du conducteur dans les véhicules avec le volant à gauche ou sous le couvercle dans l’espace pour les pieds du passager avant dans les véhicules avec le volant à droite.

Compartiment à bagages

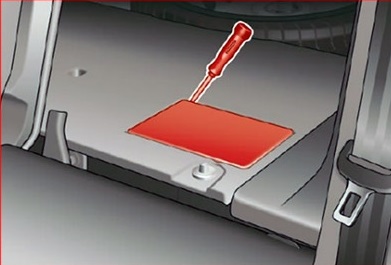

Les fusibles se trouvent sous le couvercle du plancher du compartiment à bagages.

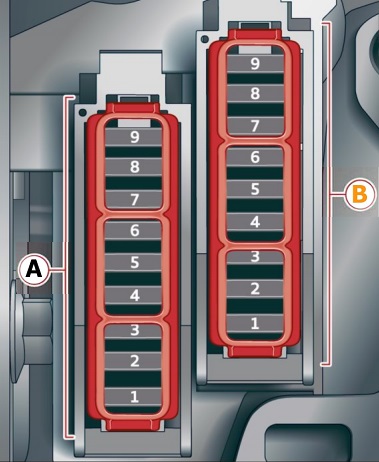

PANNEAU DE FUSIBLES DU TABLEAU DE BORD

Affectation des fusibles sur le côté gauche du tableau de bord (2018-2020)

N°	Description
	Boîte à fusibles A (noire)
A2	Réglage de la colonne de direction
A3	Lecteur CD / DVD
A4	Électronique de la colonne de direction
A5	Interrupteur d’éclairage ; Panneaux de commande.
A6	Contrôle du volume
A7	Groupe d’instruments
A8	Écran MMI avant
A9	Chauffage du volant
	Boîte à fusibles B (marron)
B2	Module de commande du système d’infodivertissement MMI
B3	Interface musicale Audi
B4	Affichage tête haute
B5	Système de climatisation ; Système de parfumage ; Ioniseur.
B9	Verrouillage de la colonne de direction

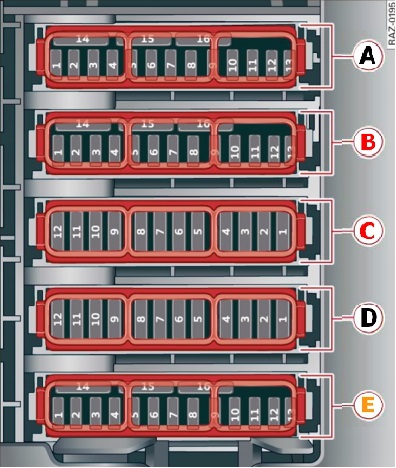

Boîte à fusibles dans le plancher

* L’affectation des fusibles « C » et « D » est inversée dans les véhicules avec le volant à droite.

Affectation des fusibles dans l’espace pour les pieds (2018-2020)

N°	Description
N°	Description
	Boîte à fusibles A (noire)
A2	Éléments du moteur
A3	Éléments du moteur
A4	Éléments du moteur
A5	Capteur de lumière des feux de freinage
A6	Éléments du moteur
A7	Éléments du moteur
A8	Éléments du moteur
A9	Éléments du moteur
A10	Capteur de pression d’huile ; Capteur de température d’huile.
A11	Démarrage du moteur
A12	Éléments du moteur
A13	Ventilateur de radiateur
A14	Module de commande du moteur
A15	Capteurs du moteur
A16	Pompe à carburant
	Boîte à fusibles B (rouge)
B1	Système d’alarme antivol
B2	Module de commande du moteur
B3	Système de soutien lombaire du siège avant gauche
B5	Klaxon
B6	Frein de stationnement
B7	Module de commande de la passerelle (diagnostic)
B8	Éclairage de plafond intérieur
B9	Module de commande des systèmes d’assistance au conducteur
B10	Module de commande d’airbag
B11	2018-2019 : Contrôle électronique de stabilité (ESC) ; 2020 : Contrôle électronique de stabilité (ESC) ; Système de prévention du blocage des roues au freinage (ABS).
B12	Connecteur de diagnostic ; Capteur de lumière et de pluie.
B13	Système de climatisation
B14	Module de commande de la porte avant droite
B15	Système de climatisation ; Électronique de carrosserie.
B16	Module de commande de la batterie auxiliaire

N°	Description
	Panneau de fusibles C (rouge)
C1	Bobines d’allumage du moteur
C5	Support moteur
C6	Transmission automatique
C7	Tableau de bord
C8	Ventilateur du système de climatisation
C9	Module de commande des essuie-glaces de pare-brise
C10	Contrôle dynamique
C11	Démarrage du moteur
	Panneau de fusibles D (noir)
D1	Chauffage des sièges avant
D2	Essuie-glaces
D3	Électronique du phare gauche
D4	Toit panoramique en verre
D5	Module de commande de la porte avant gauche
D6	Prises
D7	Module de commande de la porte arrière droite
D8	Module de commande de la transmission intégrale (quatre)
D9	Électronique du phare droit
D10	Lave-glace de pare-brise ; Lave-phares.
D11	Module de commande de la porte arrière gauche
D12	Chauffage stationnaire
	Panneau de fusibles E (marron)
E1	2018-2019 : Ventilation des sièges ; Chauffage des sièges ; Rétroviseur ; Système de climatisation ; Contrôle du système de climatisation arrière ; 2020 : Connecteur de diagnostic ; Ventilation des sièges ; Chauffage des sièges ; Rétroviseur ; Contrôle du système de climatisation arrière.
E2	2018-2019 : Système de climatisation ; 2020 : Module de commande du système électrique du véhicule ; Module de commande de la passerelle.
E3	Réglage du son de l’élément actif et du son d’échappement
E 4	Thermostat de chauffage de la transmission
E5	Démarreur
E8	Assistant de vision nocturne
E9	Assistant de direction adaptatif
E11	2018-2019 : Assistant de carrefour ; Systèmes d’assistance au conducteur ; 2020 : Assistant de carrefour ; Systèmes d’assistance au conducteur ; Conduite automatique dans le trafic.

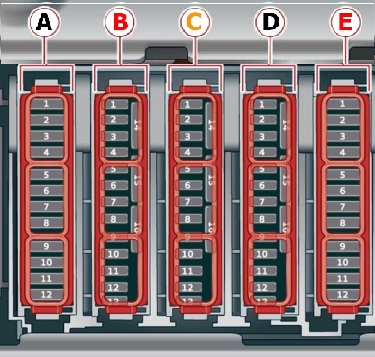

Boîte à fusibles du compartiment à bagages

Affectation des fusibles dans le compartiment à bagages (2018-2020)

N°	Description
N°	Description
	Boîte à fusibles A (noire)
A3	Tendeur de ceinture de sécurité arrière côté passager
A4	Tendeur de ceinture de sécurité arrière côté conducteur
A5	Suspension pneumatique
A6	Transmission automatique
A7	Toit ouvrant arrière, spoiler arrière
A8	Chauffage des sièges arrière
A9	2018-2019 : Verrouillage centralisé ; Feux arrière ; 2020 : Verrouillage centralisé ; Feu arrière gauche.
A10	Tendeur de ceinture de sécurité avant gauche
A11	2018-2019 : Verrouillage centralisé ; Rideau arrière ; 2020 : Verrouillage centralisé ; Rideau arrière ; Trappe à carburant.
A12	Couvercle du compartiment à bagages
	Boîte à fusibles B (rouge)
B5	Système de freinage
B9	Module de commande du système de batterie auxiliaire
	Boîte à fusibles C (marron)
C1	Module de commande des systèmes d’assistance au conducteur
C2	Téléphone Audi ; Antenne d’aide au stationnement.
C3	Support lombaire avant droit
C4	Assistant latéral

N°	Description
C6	Système de surveillance de la pression des pneus
C7	Système de connexion d’alerte
C8	2018-2019 : Non utilisé ; 2020 : Chauffage stationnaire ; Récepteur radio ; Surveillance du réservoir de carburant.
C9	Levier de transmission automatique
C10	2018-2019 : Tuner TV ; 2020 : Tuner TV ; Module de contrôle d’échange de données.
C11	Ouverture et démarrage du véhicule (NFC)
C12	Ouverture de porte de garage
C13	Caméra de recul ; Caméras périphériques.
C14	Verrouillage centralisé ; Feux arrière.
C16	Tendeur de ceinture de sécurité avant droit
	Panneau de fusibles D (noir)
D1-D16	Non attribué
	Panneau de fusibles E (rouge)
E3	2018-2019 : Nettoyage des gaz d’échappement ; 2020 : Nettoyage des gaz d’échappement ; Activateur de son ; Prises AC.
E 4	Panneau de commande du système de climatisation arrière
E5	Feu de remorque droit
E7	Dispositif d’attelage
E8	Feu de remorque gauche
E9	Pression du dispositif d’attelage
E10	Différentiel sport
E11	Nettoyage des gaz d’échappement
