Audi A3 8P (2003-2013) – Boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Audi A3 8P (2003-2013), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

Audi A3 8P (2003-2013) – schéma poistkovej skrinky

Rok výroby: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Le fusible de l’allume-cigare (prise de courant) de l’Audi A3 8P (2003-2013) est le fusible 24 de la boîte à fusibles du tableau de bord.

L’Audi A3 8P (2003-2013) dispose de 2 emplacements pour les fusibles. L’un est situé sur le tableau de bord côté conducteur et l’autre dans le compartiment moteur.

Boîte à fusibles côté conducteur sur le tableau de bord

Pour accéder à la boîte à fusibles située côté conducteur du tableau de bord, il faut ouvrir la porte conducteur et retirer le couvercle du fusible du tableau de bord à l’aide de la clé de contact ou d’un tournevis.

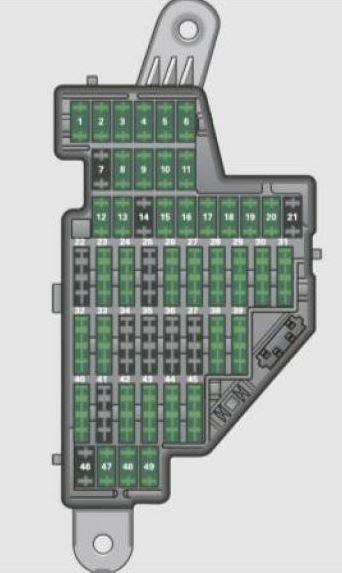

Schéma de la boîte à fusibles Audi A3 8P – côté conducteur sur le tableau de bord

N°	Description	Ampérage [A]
1	Éléments du moteur (I) ; Réglage manuel des phares ; Réglage automatique des phares ; Module de commande AFS ; Éléments du moteur (II) ; Interrupteur d’éclairage (interrupteur d’éclairage) ; Prise de diagnostic.	10
2	Quatre roues motrices ; Transmission automatique ; Module de commande pour la transmission de données CAN (passerelle) ; Contrôle électromécanique ; Transmission automatique avec levier de vitesses ; Relais moteur ; Module de commande du réservoir de carburant ; Module de commande du moteur ; Contrôle des freins (ABS) ; Programme de stabilité électronique (ESP) ; Contrôle anti-patinage (ASRL) Interrupteur de feux de freinage.	10
3	Airbag	5
4	Climatisation (capteur de pression, capteur de qualité de l’air) ; Bouton du programme de stabilité électronique (ESP) ; Contrôle anti-patinage (ASRI) ; Capteur de niveau d’huile (WIV) ; Interrupteur de feux de recul ; Sièges avant chauffants ; Détection d’occupation des sièges ; Navigation ; Ouverture de porte de garage ; Rétroviseurs à atténuation automatique ; Buses de lave-glace chauffantes ; Climatisation (module de commande).	5
5	Phares AFS (côté gauche)	5
6	Phares AFS (côté droit)	5
7	–	–
8	–	–
9	–	–
10	–	–
11	–	–
12	Verrouillage centralisé (portes avant)	10
13	Verrouillage centralisé (portes arrière) ; Électronique de confort (module de commande).	10
14	Programme de stabilité électronique (ESP) (module de commande) ; Transmission automatique (module de commande, transmission automatique avec levier de vitesses)	10
15	Éclairage intérieur ; Liseuses.	10
16	Prise de diagnostic ; Capteur de pluie ; Climatisation (module de commande).	10
17	Système d’alarme antivol	5
18	Diagnostic de démarrage	5
19	–	–
20	–	–
21	–	–
22	Climatisation (ventilateur)	40
23	Pare-brise côté conducteur	30
24	Allume-cigare	20

25	Dégivrage de la lunette arrière	30
26	Prise électrique dans le coffre	20
27	Module de commande du réservoir de carburant ; Pompe à carburant.	15
28	Vitres électriques – arrière	30
29	–	–
30	Transmission automatique	20
31	Transmission automatique (pompe à vide)	20
32	–	–
33	Toit ouvrant / inclinable	20
34	–	–
35	–	–
36	Support lombaire	10
37	Sièges avant chauffants	20
38	Pare-brise côté passager	30
39	–	–
40	Chauffage (ventilateur)	40
41	Essuie-glace arrière	15
42	Essuie-glace avant (pompe de lave-glace)	15
43	Électronique de confort (module de commande)	20
44	Module de commande de remorque	20
45	Module de commande de remorque	15
46	–	–
47	Kit de téléphone portable (interface VDA)	5
48	–	–
49	–	–

2- Boîte à fusibles dans le compartiment moteur – côté gauche

Pour accéder à la boîte à fusibles située dans le compartiment moteur, déverrouillez le couvercle du fusible en faisant glisser les deux curseurs vers l’avant.

Schéma de la boîte à fusibles Audi A3 8P – Compartiment moteur – côté gauche
Vérifiez la disposition des fusibles dans votre voiture, il existe deux dispositions différentes. Vérifiez la disposition des fusibles avec le couvercle du panneau de fusibles retiré.
Certains des éléments listés sont optionnels ou disponibles uniquement dans certaines configurations de modèles.

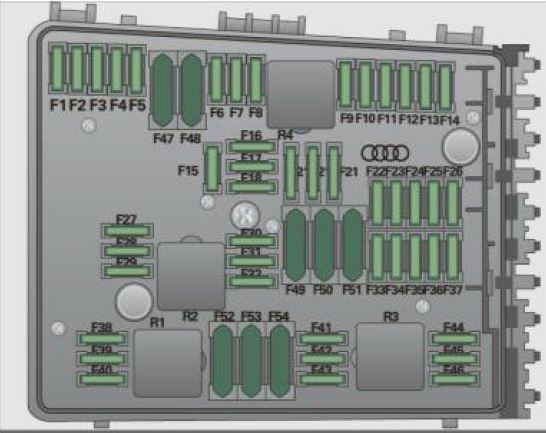

Version (1) avec 30 fusibles à insérer

Numéro	Description	Ampérage [A]
F1	–	–
F2	Électronique du volant	5
F3	Tension de la batterie	5
F4	Vannes du système anti-blocage (ABS)	30
F5	Module de commande de transmission	15
F6	Module du tableau de bord	5
F7	Module de commande de transmission	30
F8	Système de navigation ; Système radio.	15
		25
F9	Système de navigation ; Radio numérique ; Téléphone portable ; Équipements de télévision.	5
F10	Module de commande du moteur ; Relais principal.	5
		10
F11	–	–
F12	Module de commande pour la transmission de données CAN (passerelle)	5
F13	Module de commande du moteur	15
		25
F14	Bobines d’allumage	20

F15	Diagnostic du réservoir ; Capteur d’oxygène.	10
		15
F 16	Pompe du système anti-blocage (ABS)	30
F17	Klaxon	15
F18	Amplificateur audio	30
F19	Système d’essuie-glace de pare-brise	30
F20	Valve de régulation de volume	20
F21	Capteur d’oxygène	10
F22	Interrupteur de pédale d’embrayage ; Interrupteur de feux de freinage.	5
F23	Relais moteur, éléments moteur	5
		10
		15
F24	Éléments moteur	10
F25	Éclairage côté droit (module de commande électrique)	30
F26	Éclairage côté gauche (commande du système électrique)	30
F27	Pompe à air secondaire	40
F28	Borne de relais d’alimentation finale 15	40
F29	Affectation des fusibles sur le panneau gauche (équipement spécial).	50
F30	Borne de relais d’alimentation 75	50

Version (2) avec 54 fusibles à insérer

Numéro	Description	Ampérage [A]
F1	Pompe du système anti-blocage (ABS)	30
F2	Pompe du système anti-blocage (ABS)	30
F3	–	–
F4	Tension de la batterie	5
F5	Klaxon	15
F6	Valve de régulation de volume ; Pompe à carburant.	15
F7	–	–
F8	–	–
F9	Éléments moteur	10
F10	Contrôle du réservoir de carburant ; Capteur de débit massique d’air.	10
F11	Capteurs d’oxygène avant le catalyseur	10
F12	Capteurs d’oxygène, après le catalyseur	10
F13	Transmission automatique	15
F14	–	–
F15	Pompe de retour d’eau	10
F 16	Électronique du volant	5
F17	Module du tableau de bord	5
F18	Amplificateur audio	30
F19	Système de navigation, système radio	15
		25
F20	Système de navigation ; Radio numérique ; Téléphone portable ; Équipements de télévision.	5
F21	–	–
F22	–	–
F23	Module de commande du moteur, relais principal	10
F24	Module de commande pour la transmission de données CAN (passerelle)	5
F25	–	–
F26	–	–

F27	–	–
F28	Unité de commande du moteur	15
F29	Relais moteur, composants mécaniques	5
F30	–	–
F31	Système d’essuie-glace de pare-brise	30
F32	–	–
F33	–	–
F34	–	–
F35	–	–
F36	–	–
F37	–	–
F38	Éléments moteur	10
F39	Interrupteur de pédale d’embrayage ; Interrupteur de feux de freinage.	5
F40	Bobines d’allumage
F41	–	–
F42	Relais d’alimentation du moteur	5
F43	Bobines d’allumage	30
F44	–	–
F45	–	–
F46	–	–
F47	Éclairage côté gauche (module de commande électrique)	30
F48	Éclairage côté droit (module de commande électrique)	30
F49	Borne de relais d’alimentation l 15	40
F50	–	–
F51	Pompe à air secondaire	40
F52	Borne de relais d’alimentation 75	50
F53	Affectation des fusibles dans le panneau gauche (équipement spécial).	50
F54	–	–

Boîte à fusibles – fusibles audi a3 8p

Description

1. Réserve ;
2. Relais de contrôle des bougies ;
3. Réserve ;
4. Réserve ;
5. Relais de sortie d’air ;
6. Relais de la pompe de liquide de refroidissement.

Applicable aux modèles :

2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 et 2013 – Audi A3 8P Essence (1.6, 1.8 et 2.0 TFSI, 3.2 V6) et Diesel (1.6, 1.9 et 2.0 TDI), S3.

À propos de l’Audi A3 8P (2003-2013)

L’Audi A3 8P, produite de 2003 à 2013, est un modèle populaire de voiture compacte qui offre une combinaison de style, de performance et de confort. Ce modèle est construit sur la plateforme PQ35, qui partage de nombreux composants avec d’autres modèles du groupe Volkswagen. L’Audi A3 8P est réputée pour sa construction de qualité et sa finition intérieure précise. Elle propose une large gamme d’options de motorisation, y compris des moteurs essence et diesel avec différentes puissances, permettant aux conducteurs de choisir selon leurs préférences. Parmi les moteurs les plus populaires figurent le 1.6 FSI, le 2.0 TDI et le 2.0 TFSI, qui offrent un équilibre entre performance et consommation de carburant.

Schéma de la boîte à fusibles Audi A3 8P

Cette page présente le schéma de la boîte à fusibles pour l’Audi A3 8P, qui est essentiel pour identifier et remplacer les fusibles si nécessaire. Dans ce modèle, la boîte à fusibles est située à deux endroits principaux : sous le capot et à l’intérieur du véhicule, généralement côté conducteur. Les schémas sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement avec la même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est conçue pour protéger les composants importants du véhicule, et un entretien correct est essentiel pour le fonctionnement sûr de votre Audi A3 8P.
